Aspiration des effluents IVD : pompe à liquide ou pompe à vide ? Différences entre aspiration directe et indirecte
Dans les appareils IVD, le lavage des aiguilles, celui des cuves de réaction et l’évacuation courante sont tous appelés « aspiration des effluents ». Pourtant, selon que les effluents traversent directement une pompe à liquide ou entrent d’abord dans un flacon collecteur mis sous vide par une pompe, la logique de sélection change entièrement.

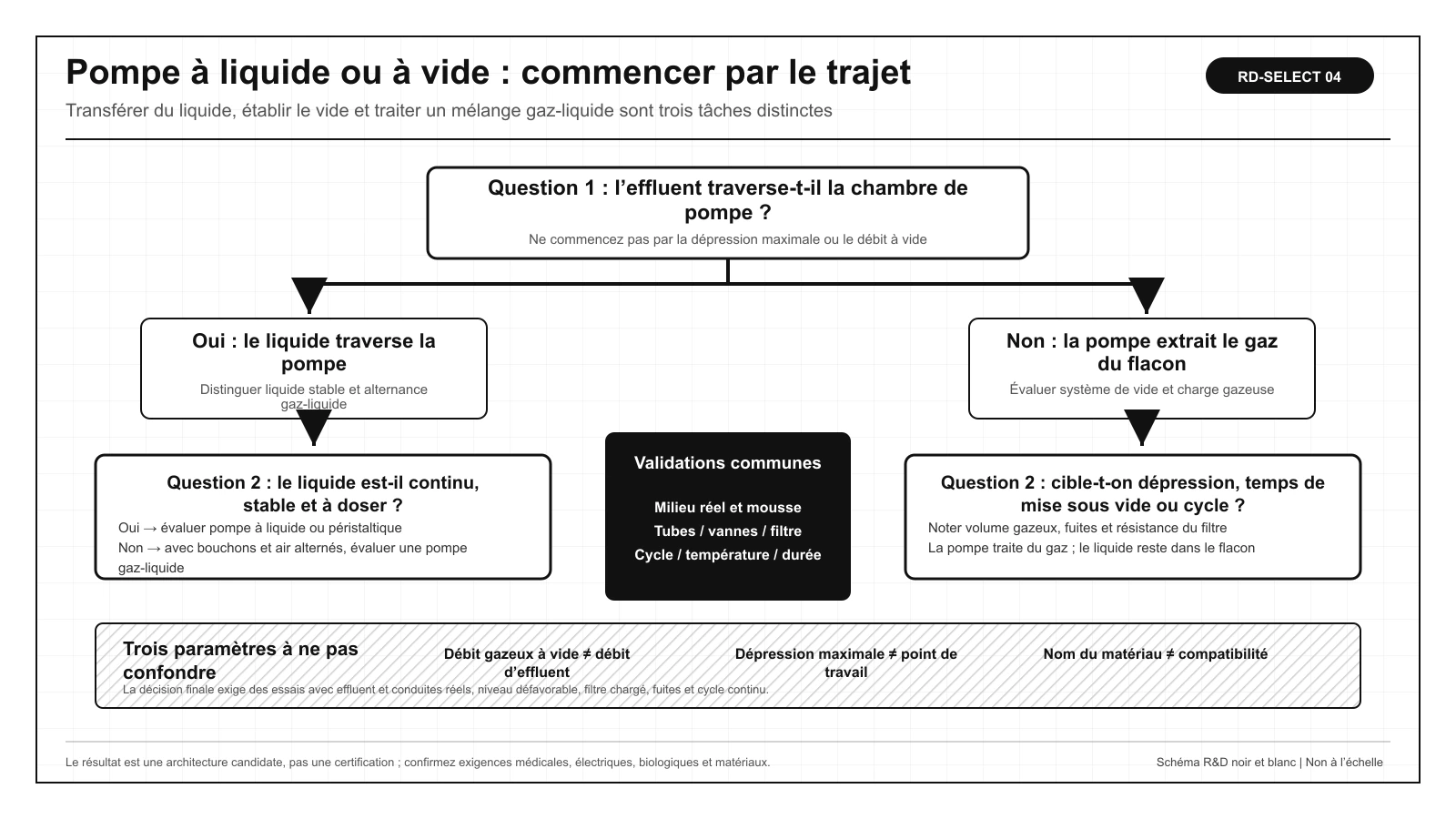

Avant toute sélection, répondez à quatre questions : les effluents traversent-ils la pompe ? L’air continue-t-il d’entrer après l’aspiration du liquide ? Le système exige-t-il une évacuation continue ou une purge courte et périodique ? Les effluents contiennent-ils mousse, particules, cristaux ou nettoyants corrosifs ?

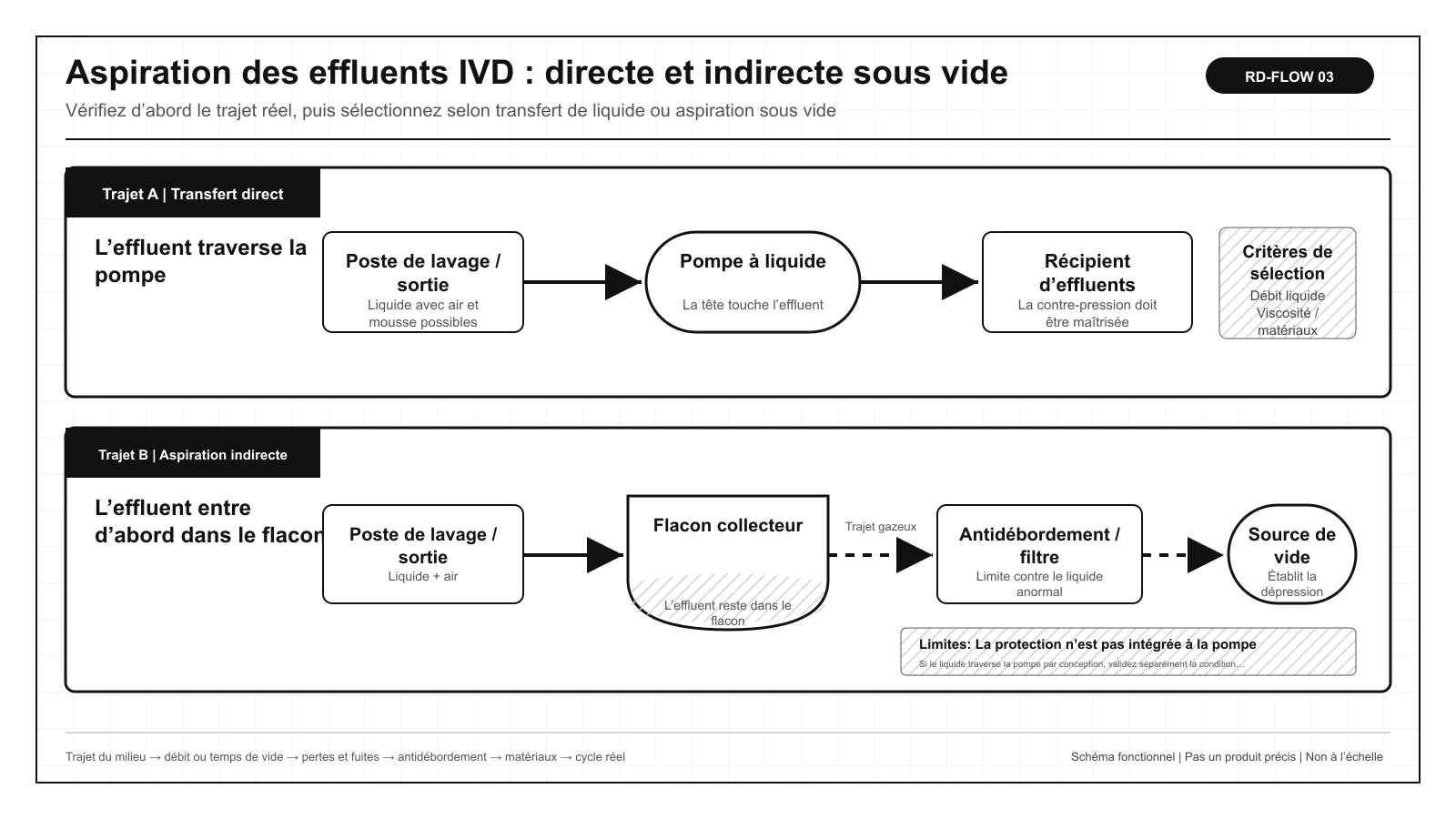

1. Tracer d’abord le trajet des effluents, puis choisir la pompe
| Concept | Milieu principal en contact avec la pompe | Les effluents traversent-ils la tête ? | Tâche principale |
|---|---|---|---|
| Transfert direct par pompe à liquide | Effluents, avec bulles éventuelles | Oui | Envoyer directement les effluents vers le récipient |
| Aspiration indirecte sous vide | Air, humidité et aérosols | Non en fonctionnement normal | Établir et maintenir la dépression du flacon collecteur |
| Capacité gaz-liquide | Alternance de liquide, bulles et air | Dépend de l’architecture | Gérer aspiration à sec, bouchons liquides ou humidité, pas le dosage précis |
La capacité gaz-liquide peut servir sur un trajet direct ou comme tolérance aux anomalies côté vide. Elle ne dispense pas de définir le milieu principal traité par la pompe, ni de conserver détection de niveau, antidébordement et filtration.
2. Les effluents IVD sont rarement un liquide unique et stable
L’évacuation des postes de lavage d’aiguilles et des cuves de réaction est généralement intermittente : à l’ouverture de la vanne, le liquide entre d’abord ; des bulles apparaissent lorsque le niveau baisse ; une aspiration d’air peut se poursuivre après la disparition du liquide pour réduire le résidu. Les tensioactifs créent de la mousse, tandis que les restes de protéines ou de réactifs peuvent se déposer, cristalliser ou obturer de petits passages.
| Phase du cycle | État du milieu | Paramètre souvent mal interprété | Éléments à valider |
|---|---|---|---|
| Entrée de liquide | Effluent continu ou intermittent | Assimiler le débit gazeux à vide au débit liquide | Volume réellement évacué, contre-pression, viscosité et résidu |
| Baisse du niveau | Alternance de bouchons liquides et de bulles | Ne regarder que le débit moyen | Oscillations de pression, réamorçage et séquence des vannes |
| Aspiration à sec | Principalement air | Considérer la marche à sec sans effet | Durée admissible à sec, échauffement, bruit et durée de vie |
| Repos après nettoyage | Résidus, dépôts ou cristallisation | Tester uniquement un équipement neuf à l’eau claire | Redémarrage, récupération après nettoyage et étanchéité durable |
3. Transfert direct : trajet court, mais tous les risques passent par la pompe
Le transfert direct place la pompe dans la conduite d’effluents. Il convient aux systèmes avec peu de branches, une évacuation continue ou un pilotage direct du transport liquide. En contrepartie, nettoyants, résidus d’échantillons, mousse, cristaux et particules entrent dans la tête ; membrane, clapets, chambre et contre-pression aval font alors partie de la validation.
| Dimension | Avantage du transfert direct | Contrainte à assumer |
|---|---|---|
| Structure | Trajet court et relativement peu de composants | La pompe touche tous les effluents |
| Évacuation | Envoi continu possible vers le réservoir d’effluents | Contre-pression de sortie et retour doivent être maîtrisés |
| Branches multiples | Chaque branche indépendante se règle facilement | Le nombre de pompes ou de vannes commandées peut augmenter |
| Maintenance | Pas de vidange périodique d’un flacon sous vide | Résidus dans la pompe, nettoyage et dépôts sur les clapets deviennent plus critiques |
| Aspiration à sec | Peut réduire le volume résiduel final | Confirmer que la pompe accepte l’alternance gaz-liquide et le réamorçage |
Il ne suffit pas de vérifier que la pompe « parvient à aspirer le liquide ». Il faut aussi contrôler la transition du fonctionnement humide vers l’aspiration à sec, le réamorçage après cette phase, l’éventuelle perte d’étanchéité des clapets due aux dépôts après de nombreux cycles et le volume résiduel final dans la pire condition d’effluent.
4. Aspiration indirecte sous vide : pompe isolée des effluents, protections indispensables
L’aspiration indirecte utilise une pompe à vide pour abaisser la pression de la phase gazeuse au-dessus du flacon collecteur et attirer les effluents par différence de pression. Une source de vide peut desservir plusieurs branches au moyen d’un bloc de vannes sans toucher directement la majeure partie des effluents ; mais récipient, niveau, filtration, antidébordement, mise à l’air et séquence de vannes doivent fonctionner ensemble.
| Élément de protection | Objectif principal | Risque typique en cas d’absence |
|---|---|---|
| Flacon collecteur compatible avec le vide | Contenir les effluents et supporter la différence de pression | Déformation, fuite ou entrée de liquide dans la conduite de vide |
| Détection de niveau | Déclencher alarme ou arrêt au niveau plein | Les effluents et la mousse continuent de remonter |
| Dispositif antidébordement | Empêcher un liquide anormal d’atteindre la pompe | Contamination de la pompe, du filtre et de l’échappement |
| Filtration hydrophobe | Limiter la migration des gouttes et aérosols | Augmentation des pertes ou disparition de la protection aval |
| Mise à l’air et décompression | Libérer la dépression avant maintenance | Projection à l’ouverture ou flacon difficile à ouvrir |
« La pompe ne touche pas les effluents » n’est qu’un objectif en fonctionnement normal. Mousse, remplissage excessif, défaillance du niveau ou condensation peuvent encore amener des gouttes côté vide ; une pompe à gaz ordinaire raccordée à un flacon vide ne constitue donc pas à elle seule un système complet d’aspiration des effluents.
5. Quand intégrer la capacité gaz-liquide dans les critères de sélection ?
| Condition pouvant être évaluée | Capacité qui ne peut pas en être déduite |
|---|---|
| Alternance répétée de bouchons liquides et d’air en fin de transfert direct | Ne prouve pas un dosage précis d’échantillon ou de réactif |
| Effluents de lavage d’aiguille avec bulles ou mousse | N’autorise pas n’importe quel volume de mousse, de particules ou de bouchon liquide |
| Purge périodique des conduites et brève aspiration à sec | N’implique pas les mêmes performances en transfert continu de liquide pur |
| Contact possible du côté vide avec humidité ou faible condensation | Ne permet pas de supprimer collecte, antidébordement ou filtration |
Si le liquide traverse la pompe par conception, précisez proportion gaz-liquide, durée des bouchons liquides, temps d’aspiration à sec, particules et mousse. Si la pompe se situe après le flacon, précisez volume gazeux, taux de fuite, perte de filtration et limite anormale de présence de liquide. Les matériaux des deux architectures doivent être validés avec le milieu réel.
6. Transfert direct ou aspiration indirecte : choisir selon la tâche, pas un seul chiffre
| Critère de sélection | Transfert direct par pompe à liquide | Aspiration indirecte sous vide |
|---|---|---|
| Les effluents traversent-ils la pompe ? | Oui | Non en fonctionnement normal |
| Évacuation continue | Relativement simple | Prévoir la vidange du flacon collecteur |
| Extension à plusieurs branches | Ajouter des pompes ou des vannes commandées | Une source de vide peut desservir plusieurs branches selon la séquence des vannes |
| Risque principal pour les matériaux | Tous les effluents touchent directement la pompe | Humidité, aérosols et remontée accidentelle |
| Point principal de maintenance | Résidus internes, clapets et membrane | Flacon, filtre, niveau et étanchéité |
| Critère clé d’acceptation | Volume réellement évacué, aspiration à sec et réamorçage | Temps de mise sous vide, interaction entre branches et antidébordement |
Q_cycle = V_waste / t_cycleQ_cycle décrit uniquement le besoin moyen d’effluent par cycle. Le transfert direct doit aussi couvrir le débit instantané, la contre-pression de sortie et l’aspiration à sec. L’aspiration indirecte doit couvrir le volume gazeux du flacon, le temps de mise sous vide, les fuites et la récupération de pression après ouverture des vannes.7. Six erreurs de sélection fréquentes et leur prévention
| Erreur fréquente | Pourquoi elle conduit à l’échec | Prévention |
|---|---|---|
| Assimiler le débit gazeux à vide au débit d’effluent | Le milieu d’essai et les pertes de charge diffèrent | Mesurer temps d’évacuation et résidu dans le circuit réel |
| Comparer uniquement la dépression maximale | La vitesse réelle dépend des conduites, vannes, filtres et fuites | Enregistrer la courbe pression-temps du système complet |
| Dimensionner seulement avec le volume de solution de lavage | Beaucoup d’air entre après le liquide | Comptabiliser volume liquide, durée à sec et cycle |
| Omettre l’antidébordement en aspiration indirecte | La mousse et le niveau plein peuvent atteindre le côté vide | Prévoir niveau, arrêt, filtration et protection secondaire |
| Ne considérer que le nom du matériau | Concentration, température et durée de contact modifient le résultat | Valider immersion, circulation, nettoyage et durée de vie |
| Utiliser la pompe d’effluents pour un dosage précis | Évacuation et dosage ont des objectifs différents | Concevoir séparément dosage des réactifs et aspiration des effluents |
Les données significatives du système ne sont pas « aspire/n’aspire pas », mais le temps d’évacuation par cycle, le volume résiduel final, le réamorçage après aspiration à sec, les interactions entre branches, la perte de charge du filtre, le temps de mise sous vide du flacon, l’évolution des matériaux et la réponse de la protection au niveau plein.
8. Liste de validation après installation, références et limites d’utilisation
- Définir nettoyants, résidus d’échantillon, mousse, particules, cristaux et éventuelles vapeurs dangereuses.
- Confirmer si la pompe touche la majeure partie des effluents ou seulement le gaz humide au-dessus du flacon.
- Tester avec diamètre et longueur réels, vannes, filtre et niveau de liquide le plus défavorable.
- Mesurer temps d’évacuation par cycle, volume résiduel, durée à sec et capacité de réamorçage.
- Valider récupération de pression et interactions lorsque plusieurs branches agissent ensemble ou en séquence.
- Valider alarme de niveau, arrêt au niveau plein, antidébordement, mise à l’air et maintenance.
- Achever les validations de compatibilité, nettoyage, dépôts, cycles continus et durée de vie.
Application associée :Circuit fluidique des instruments de diagnostic in vitro.
Référence :Comparaison KNF du transfert direct de liquide et du transfert indirect sous vide.
Référence :Note KNF sur les effluents de lavage d’aiguilles et les conditions gaz-liquide.
Référence :Informations Iwaki sur les pompes de transfert gaz-liquide et de collecte d’effluents.
Questions fréquentes sur la sélection pour l’aspiration des effluents IVD
Une dépression plus forte accélère-t-elle toujours l’aspiration des effluents IVD ?
Pas nécessairement. La vitesse réelle dépend aussi du diamètre et de la longueur des tubes, des vannes, de la perte de charge du filtre, des fuites, du volume du flacon et des propriétés du liquide. Une dépression excessive peut également accroître projections et mousse.
Le débit gazeux à vide peut-il être converti directement en débit d’effluent liquide ?
Non. Le milieu, la pression et les pertes de charge du système diffèrent. Le débit d’effluent doit être mesuré avec les conduites, vannes, niveaux et contre-pression réels.
Une pompe à liquide ordinaire peut-elle aspirer directement les effluents de lavage d’aiguilles ?
Il faut vérifier qu’elle accepte l’aspiration à sec et l’alternance gaz-liquide prévues, qu’elle peut se réamorcer et que ses matériaux sont compatibles ; mousse, résidus et dépôts à long terme doivent aussi être validés.
L’aspiration indirecte garantit-elle que la pompe à vide ne touche jamais de liquide ?
Il n’existe pas de garantie absolue. Remplissage excessif, mousse, condensation ou défaillance d’une protection peuvent encore amener du liquide côté vide ; détection de niveau, antidébordement et filtration sont donc indispensables.
Une pompe à vide peut-elle alimenter plusieurs branches d’effluents simultanément ?
Cela peut être évalué, mais il faut valider le nombre de branches ouvertes, la séquence des vannes, le volume du flacon, la récupération de pression et les interactions entre branches. Une fuite sur une branche peut ralentir les autres.
Comment sélectionner les matériaux si les effluents contiennent hypochlorite, tensioactifs ou résidus protéiques ?
Le nom du matériau ne suffit pas. Validez immersion, circulation et durée de vie avec la concentration, la température, le temps de contact, le cycle de nettoyage et les dépôts réels, pour la pompe, les tubes, les vannes et les joints.
