Raccords microfluidiques : raccordement des tubes, adaptation des interfaces et connexion et déconnexion rapides

Les raccords microfluidiques FOREACH assurent le raccordement des tubes et l’adaptation des ports dans les équipements de diagnostic in vitro (IVD), de sciences de la vie, d’automatisation de laboratoire et d’analyse. Ils relient pompes, vannes, collecteurs fluidiques, réservoirs et autres ports dans les circuits de réactifs, de traitement des échantillons, de lavage, de circulation et de vidange. La gamme répond aux besoins de raccordement interne, de transition entre tubes rigides et souples, de traversée de panneau et de démontage des lignes externes. Les raccords et accessoires permettent les liaisons droites, changements de direction et de diamètre, dérivations et regroupements de flux ; des filtres et clapets anti-retour peuvent être associés pour retenir les particules et empêcher le reflux.

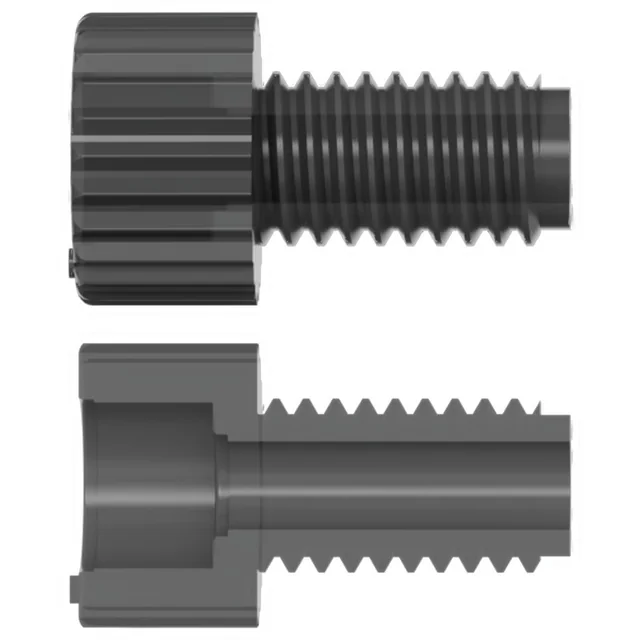

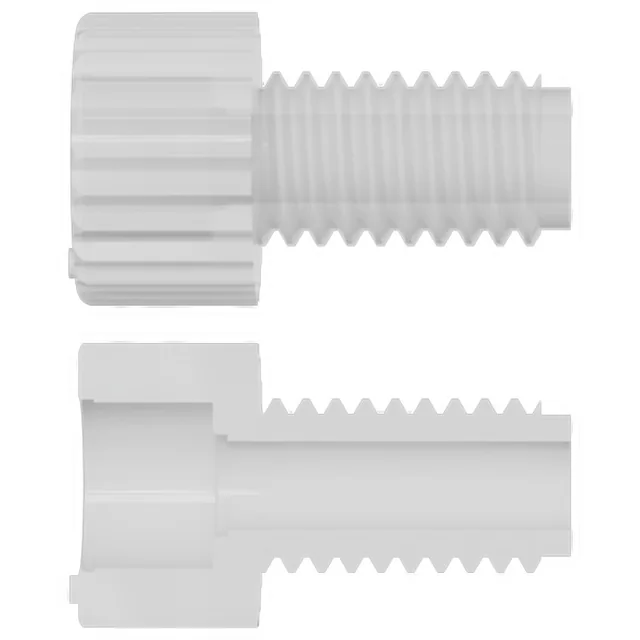

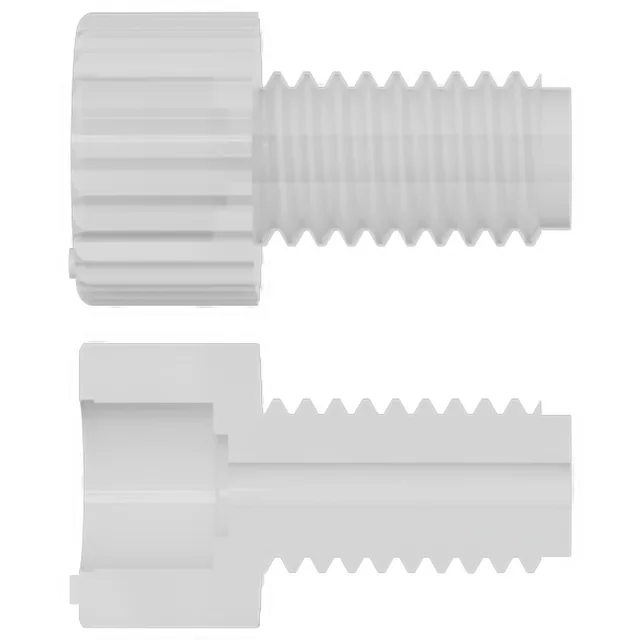

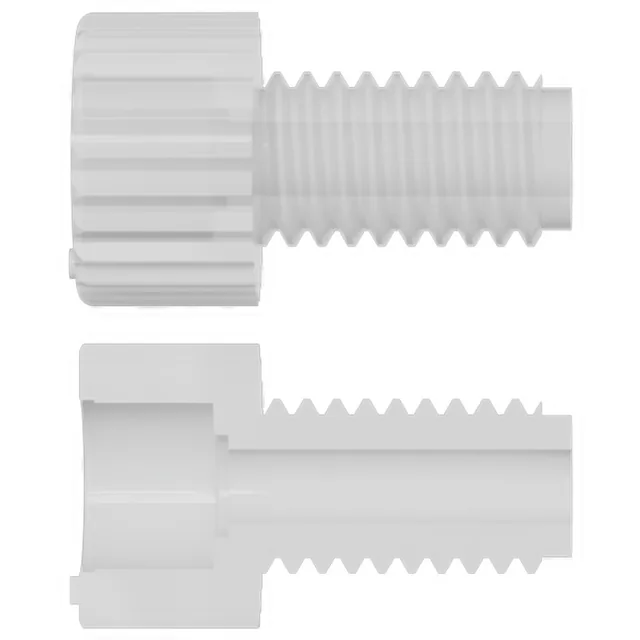

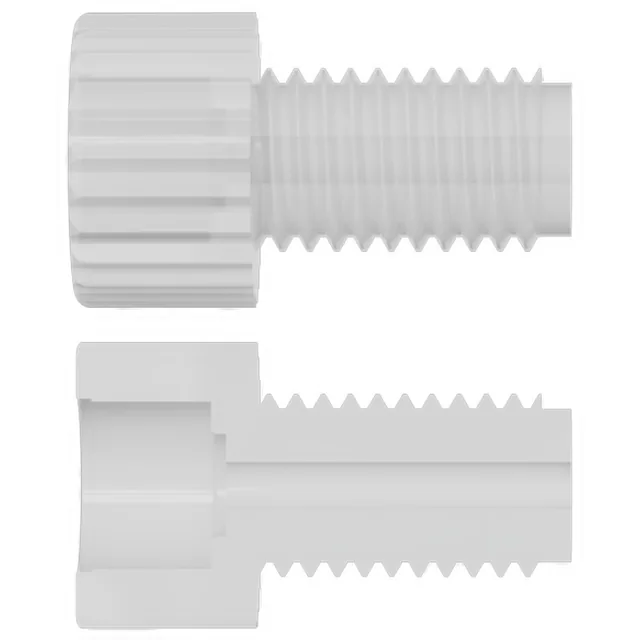

La gamme comprend des raccords pour tubes rigides, des raccords cannelés, des raccords filetés vers cannelure, des raccords Luer, des raccords rapides, des adaptateurs à filetage femelle, des raccords cannelés traversée de cloison, ainsi que des filtres et clapets anti-retour. Les raccords pour tubes rigides existent en versions à fond plat avec collet, à férule, à bague de retenue et haute pression. Pour les tubes souples, la gamme propose raccords droits, coudes, tés et réductions. Les raccords Luer et rapides utilisent des éléments mâles et femelles avec leurs dispositifs de verrouillage ; les raccords rapides existent aussi avec ou sans obturation et pour montage sur panneau. Les filetages incluent M6×1, 1/4-28 UNF, 10-32 UNF et NPT. Le raccordement se choisit selon le diamètre extérieur du tube rigide ou intérieur du tube souple, avec plusieurs diamètres de passage. Selon le modèle, les corps sont en PP, PA, POM, PVDF, PPS, PEEK ou acier inoxydable, avec des joints adaptés aux tubes et aux raccords. Les ensembles de tubes FEP et PTFE peuvent être personnalisés en longueur, terminaisons, éléments de positionnement et repérage.

Les modèles haute pression peuvent atteindre une tenue en pression de 34 MPa. Les filtres à média HDPE offrent des seuils de filtration de 10 μm, 40–60 μm et 80–100 μm. Un raccord rapide avec obturation ferme le côté équipé à la déconnexion ; les clapets anti-retour empêchent le reflux. Les produits se combinent selon la pression de service, le débit, la perte de charge, la filtration et la maintenance. L’étanchéité dépend du tube, du port, de la géométrie de joint et du montage. Le choix des matériaux tient compte de la composition, de la concentration, de la température et du temps de contact des fluides de procédé et de nettoyage. Le diamètre des tubes, l’orientation des ports, la fixation et les accessoires sont ensuite adaptés à l’espace disponible et à l’accès pour l’entretien.
