Que faire si une pompe d’aspiration des effluents de laboratoire perd de la puissance ? Recherche de fuite, filtre colmaté et remontée de liquide
Dans un système d’aspiration des effluents de laboratoire, la pompe se trouve généralement après le flacon collecteur, le dispositif antidébordement et le filtre hydrophobe ; elle crée une dépression en retirant le gaz du flacon. Lorsque l’aspiration diminue, il faut d’abord distinguer une évolution de la pompe d’une fuite, d’un filtre colmaté, de l’activation de l’antidébordement, d’un embout bouché ou d’une remontée d’effluent.
La pompe d’aspiration des effluents de laboratoire est aussi appelée pompe d’aspiration sous vide ou pompe à vide pour effluents. Elle sert à recueillir milieux de culture, surnageants et solutions de lavage dans les opérations de culture cellulaire, de lavage de microplaques et sur les postes automatisés. Ce n’est pas un composant isolé : elle constitue la source de vide de toute la chaîne d’aspiration.
1. Quel est le rôle de la pompe d’aspiration des effluents dans le système ?

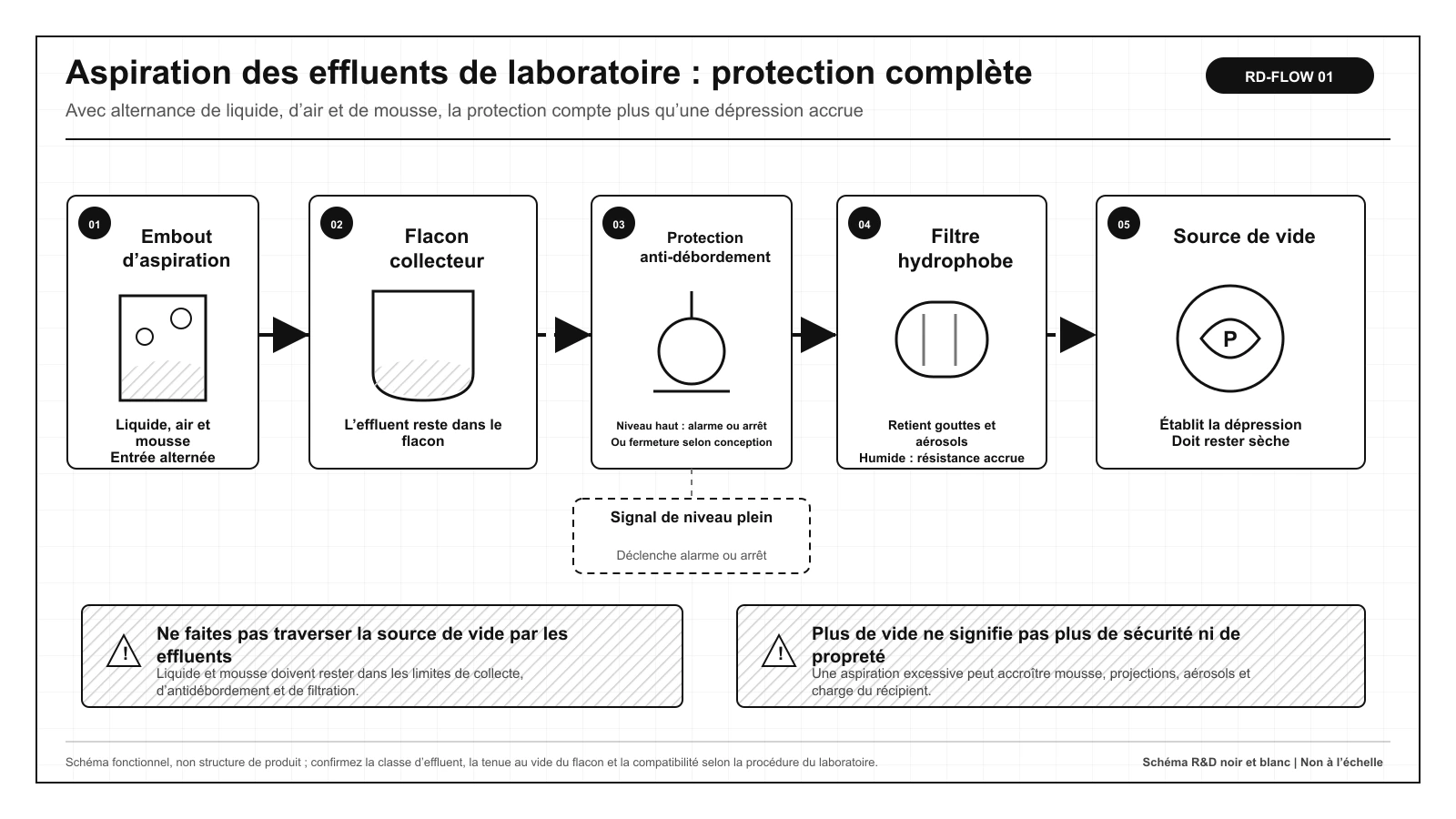

Le trajet type est « embout d’aspiration—tube d’aspiration—flacon collecteur—dispositif antidébordement—filtre hydrophobe—pompe d’aspiration ». Liquide, air et mousse entrent par l’embout ; en fonctionnement normal, les effluents restent dans le flacon. La pompe retire le gaz au-dessus du liquide et crée une différence de pression entre l’embout et le flacon.
| Étape | Milieu entrant dans l’embout | Charge vue par la pompe | Données à enregistrer |
|---|---|---|---|
| Contact avec la surface du liquide | Principalement liquide | La phase gazeuse du flacon est extraite en continu | Temps d’aspiration, hauteur de colonne et volume résiduel |
| Baisse du niveau | Alternance de liquide et d’air | L’entrée d’air et la charge gazeuse augmentent | Courbe de pression, hauteur de mousse et bruit |
| Fond atteint | Principalement air | Le point de fonctionnement devient l’extraction de gaz et le maintien du vide | Pression stabilisée, durée d’aspiration à sec et échauffement |
| Remplissage excessif anormal | Le liquide ou la mousse dépasse la protection | Du liquide peut apparaître en amont de la pompe | Niveau, temps de verrouillage et état du filtre |
2. La capacité d’aspiration ne se juge pas uniquement à la dépression maximale
La dépression maximale indique la limite de vide dont la pompe peut s’approcher ; le débit gazeux à vide indique l’ordre de grandeur transporté sous faible différence de pression. Ces deux valeurs ne correspondent pas au même point de fonctionnement. Avec les tubes, le filtre, le couvercle et les raccords installés, la vitesse d’aspiration réelle résulte à la fois de la courbe de pompe et des pertes de charge du système.
S_eq ≈ (V_g / t_build) × ln(p₀ / p₁)V_g est le volume gazeux réel pendant l’essai et t_build le temps nécessaire pour faire passer la pression absolue de p₀ à p₁. Cette relation permet de comparer la capacité équivalente de mise sous vide d’un même système, mais elle ne correspond pas au débit nominal de la pompe ; humidité, fuites, dégazage des matériaux et température modifient le résultat.| Observation | Cause plutôt extérieure à la pompe | Cause plutôt liée à la pompe ou à l’entraînement |
|---|---|---|
| Référence normale avec un tube court et propre, ralentissement sur l’équipement complet | Filtre, fuite, tube, embout ou antidébordement | Moins probable |
| Baisse progressive de la référence à la pompe et de l’équipement complet | Vérifier aussi l’alimentation et l’environnement | Contrôler clapets, membrane, entraînement ou usure |
| Le vide s’établit, mais l’aspiration du liquide reste lente | Embout bouché, tube étroit, hauteur d’aspiration ou viscosité | Ce seul constat ne prouve pas une défaillance de la pompe |
| Remontée rapide de la pression après arrêt de la pompe | Fuite au couvercle, aux raccords, aux tubes ou à la limite antiretour | Isoler par tronçons avant de conclure |
La sélection technique doit spécifier simultanément le débit gazeux disponible à la dépression visée, le temps de mise sous vide d’un volume défini, l’échauffement en fonctionnement continu, les conditions d’alimentation et les pertes de charge du système complet. Une simple demande de « forte aspiration » ne permet pas de déterminer le point de fonctionnement dans l’équipement réel.
3. Fuite, filtre colmaté et remontée d’effluent laissent des indices différents
| Défaut | Manifestation habituelle | Méthode de vérification sûre | Point d’intervention |
|---|---|---|---|
| Fuite au couvercle ou au raccord | La dépression cible n’est jamais atteinte et le bruit d’aspiration d’air persiste | Isoler par tronçons et comparer les courbes pression-temps | Joints, filetages, tubes et contraintes de montage |
| Filtre hydrophobe humide ou colmaté | L’aspiration faiblit progressivement et la perte de charge du filtre augmente | Remplacer par un filtre conforme aux consignes de maintenance, puis refaire l’essai | Rechercher ensuite l’origine de la mousse, des gouttes et de la contamination |
| Tube ou embout obstrué | Une seule branche est lente alors que la pompe établit encore le vide | Rétablir la géométrie du tube, nettoyer l’embout et refaire l’essai | Pli, écrasement, cristallisation et résidus protéiques |
| Antidébordement activé | L’aspiration s’arrête ou le débit chute brutalement près du niveau plein | Contrôler le niveau et l’état de réarmement selon la procédure | Ne pas forcer le contournement de la protection pour poursuivre l’aspiration |
| Remontée d’effluent dans la pompe | Liquide visible dans le filtre, bruit de pompe modifié ou échappement anormal | Arrêter, isoler et évaluer conformément à la procédure de décontamination | Ne pas supposer qu’un simple séchage suffit pour reprendre l’utilisation |
Confirmer une fuite par la méthode de remontée de pression
Dans un état propre, sec, thermiquement relativement stable et conforme à la procédure de maintenance, le système peut être évacué jusqu’à une pression absolue définie, puis la pompe isolée afin d’enregistrer la remontée de pression dans un volume gazeux connu. Des essais répétés et une référence prise sur un équipement neuf révèlent mieux la dégradation progressive de l’étanchéité qu’une appréciation fondée uniquement sur le bruit.
q_L = V_gas × (Δp / Δt)q_L est la charge gazeuse équivalente obtenue par la méthode de remontée de pression. V_gas doit être le volume gazeux réel et Δp la variation de pression absolue. L’évaporation d’un flacon humide, l’éclatement de mousse et le dégazage des matériaux augmentent aussi le résultat ; utilisez-le d’abord pour des comparaisons relatives dans les mêmes conditions, et non comme seuil universel d’acceptation.4. La compatibilité doit couvrir effluent, vapeur et gouttes accidentelles
En fonctionnement normal, la pompe d’aspiration touche principalement du gaz, mais elle peut aussi rencontrer des vapeurs d’effluent, des aérosols et des gouttes entraînées accidentellement. L’évaluation des matériaux ne doit pas s’arrêter au flacon et aux tubes : elle doit couvrir l’entrée de pompe, les matériaux en contact dans la chambre, la membrane, les clapets et la destination de l’échappement.
| Informations à déclarer sur le milieu | Pourquoi elles sont importantes | Ce qui ne peut pas les remplacer |
|---|---|---|
| Composition, concentration, température et pH | Déterminent gonflement, corrosion et charge de vapeur | La mention « effluents de laboratoire » ne suffit pas |
| Mousse, protéines, particules et cristallisation | Peuvent colmater embout, clapets et filtre | Un essai avec un verre d’eau claire ne suffit pas |
| Désinfectants et procédure de nettoyage | Le temps de séjour et l’ordre de mélange modifient le risque | Le seul nom du matériau ne suffit pas |
| Risque biologique et volatilité | Déterminent filtration, échappement et protection de maintenance | L’étanchéité aux gaz ne vaut pas validation de biosécurité |
Les effluents infectieux, corrosifs, inflammables, volatils ou contenant des solvants organiques exigent une évaluation spécifique selon les règles EHS du laboratoire, la procédure de gestion des déchets et le milieu réel. Pouvoir aspirer du gaz ou traiter un mélange gaz-liquide ne démontre ni biosécurité, ni protection antidéflagrante, ni compatibilité avec tous les produits chimiques.
5. La validation du système doit réunir conditions normales, chargées et anormales
| Condition d’essai | Entrée maîtrisée | À enregistrer au minimum | Objectif |
|---|---|---|---|
| Référence propre de la pompe | Volume gazeux, conduites, alimentation et température fixes | Temps de mise sous vide, pression, courant, échauffement et bruit | Établir une base de comparaison pour la pompe |
| Cycle réel d’effluents | Liquide, mousse, durée à sec et cycle de fonctionnement réels | Temps d’aspiration, volume résiduel et hauteur de mousse | Vérifier l’accomplissement de la tâche |
| Chargement du filtre | État simulé et défini d’humidité ou de contamination | Perte de charge du filtre, temps de mise sous vide et alarme | Confirmer le point de maintenance et sa détectabilité |
| Fuite légère maîtrisée | Fuite répétable introduite à un emplacement sûr défini | Remontée de pression, délai d’alarme et variation d’aspiration | Distinguer aspiration d’air normale et défaut d’étanchéité |
| Niveau élevé et mousse | Augmentation progressive du niveau et de la mousse | Temps de verrouillage et présence de liquide en aval | Valider la limite de protection contre le liquide |
| Arrêt et redémarrage | Montage final, état après maintenance et durée d’arrêt maximale | Première mise sous vide, temps de récupération et nombre d’anomalies | Valider la reprise après utilisation prolongée |

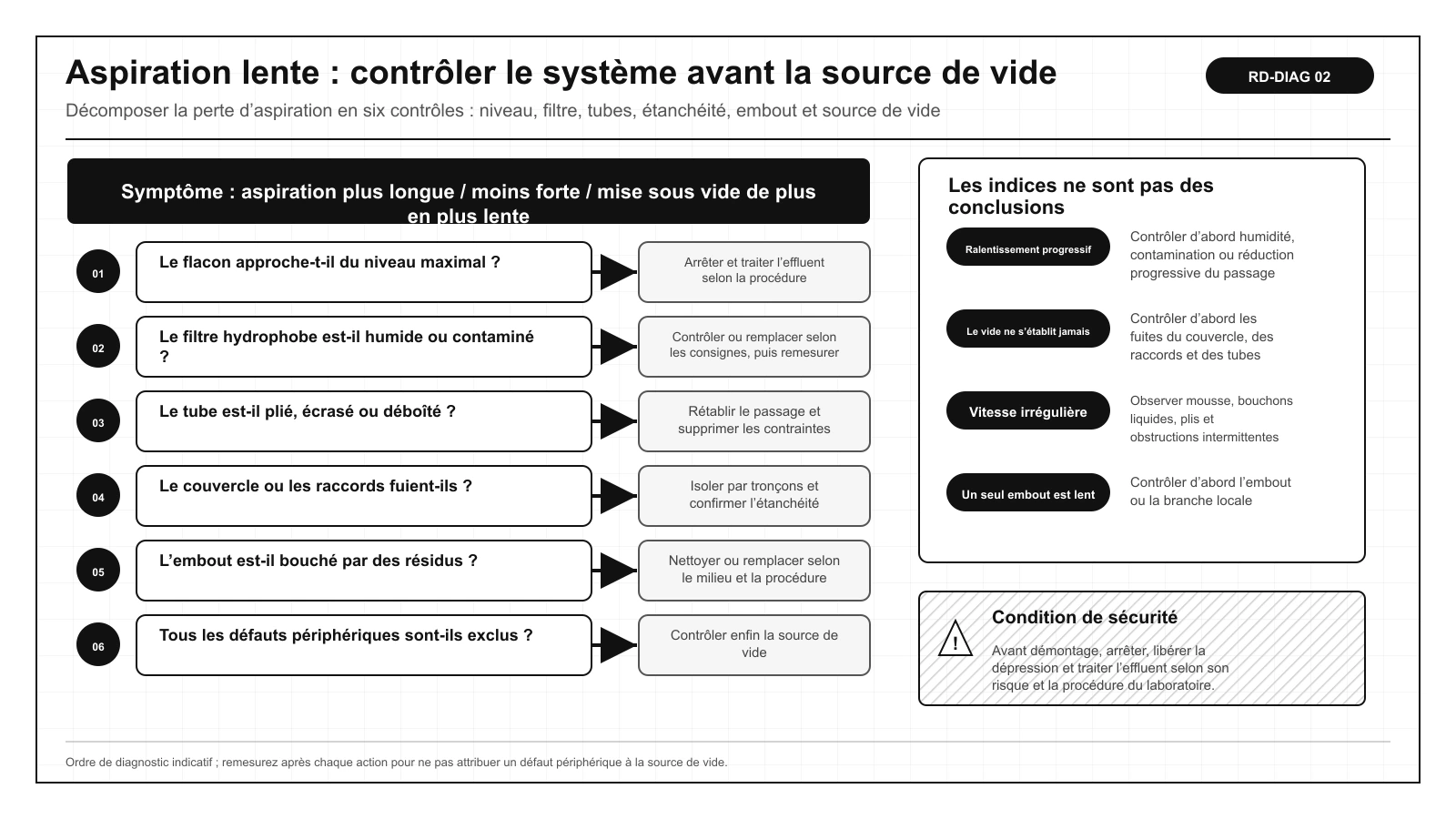

6. Si l’aspiration diminue, suivez ces six étapes
- Arrêtez le système et vérifiez s’il y a eu remplissage excessif, franchissement de la mousse ou remontée d’effluent ; pour un effluent dangereux, isolez d’abord selon la procédure.
- Contrôlez le niveau du flacon et l’activation éventuelle de l’antidébordement ; ne forcez pas son contournement.
- Vérifiez si le filtre hydrophobe est humide, contaminé, colmaté ou monté dans le mauvais sens.
- Contrôlez tubes, embout et branches en amont : pli, écrasement, déboîtement ou obstruction par des résidus.
- Recherchez les fuites au couvercle, aux joints et aux raccords, puis confirmez-les par tronçons avec la référence pression-temps.
- Après exclusion des défauts périphériques, contrôlez la pompe, l’alimentation, l’entraînement et la logique de commande à partir d’une référence propre.
7. Conclusion technique, références et limites d’utilisation
La pompe d’aspiration est la source de vide, pas le flacon collecteur. Lorsque l’aspiration diminue, comparer séparément la référence propre de la pompe et la courbe du système complet localise généralement le problème plus vite qu’une augmentation directe de la dépression maximale. La collecte, l’antidébordement, la filtration, la détection de fuite et les alarmes déterminent si l’anomalie reste confinée en amont de la pompe.
Application associée :Automatisation de laboratoire.
Référence :Présentation KNF des systèmes d’aspiration de fluides de laboratoire.
Référence :Protection et maintenance du système d’aspiration sous vide VACUSAFE d’INTEGRA.
Référence :Méthode de remontée de pression et calcul du taux de fuite d’un système de vide.
Questions fréquentes sur les pompes d’aspiration des effluents de laboratoire
Si l’aspiration diminue, que faut-il contrôler en premier ?
Arrêtez d’abord le système et vérifiez un remplissage excessif, un franchissement de mousse ou une remontée de liquide. Contrôlez ensuite, dans l’ordre, l’antidébordement, le filtre hydrophobe, les tubes et l’embout, puis les fuites au couvercle et aux raccords. Après exclusion des périphériques, vérifiez la pompe avec une référence propre.
La pompe établit le vide, mais le liquide est toujours aspiré lentement. Pourquoi ?
L’établissement du vide prouve seulement que le circuit gazeux atteint une pression donnée. Un embout bouché, un tube étroit, une hauteur de colonne, un tube déformé, la viscosité de l’effluent ou la résistance du filtre peuvent encore limiter la vitesse d’aspiration réelle.
Un filtre hydrophobe humide ou colmaté peut-il réduire l’aspiration ?
Oui. Humidité, contamination ou montage incorrect augmentent la résistance du circuit gazeux, avec un temps de mise sous vide plus long et une aspiration progressivement plus lente. Après remplacement, recherchez aussi l’origine de la mousse ou des gouttes.
Comment identifier une fuite au couvercle, aux raccords ou aux tubes ?
Dans un état maîtrisé, propre, sec et thermiquement stable, isolez le système par tronçons et comparez la courbe de remontée de pression d’un volume gazeux connu. L’évaporation d’humidité et le dégazage des matériaux influencent aussi le résultat ; comparez donc avec une référence prise dans les mêmes conditions.
La pompe peut-elle encore être utilisée après une remontée d’effluent ?
Un simple séchage ne permet pas de le présumer. Arrêtez et isolez l’équipement ; inspectez filtre, conduites et chambre de pompe conformément au risque du milieu, à la procédure de décontamination et aux consignes du fabricant, puis évaluez matériaux, performances et sécurité de l’échappement.
La dépression maximale suffit-elle pour sélectionner une pompe d’aspiration des effluents ?
Non. Il faut aussi examiner le débit gazeux utile à la dépression visée, le volume gazeux du flacon, le temps de mise sous vide, les fuites, les pertes de filtration, l’échauffement continu, le cycle réel et les protections contre les anomalies.
