Что такое фитинг Люэр? Соединения «папа» и «мама», фиксация и выбор
Фитинг Люэр — соединитель для жидкостных линий, в котором сопрягаются наружная и внутренняя конические поверхности. Такие фитинги применяют для перехода на трубку, подключения шприцев и создания разъёмных линий в лабораториях и аналитических приборах. Наружный конус «папа» входит во внутренний конус «мама», и контакт поверхностей создаёт уплотнение. В варианте с замком периферийная конструкция удерживает соединение при сборке и эксплуатации.

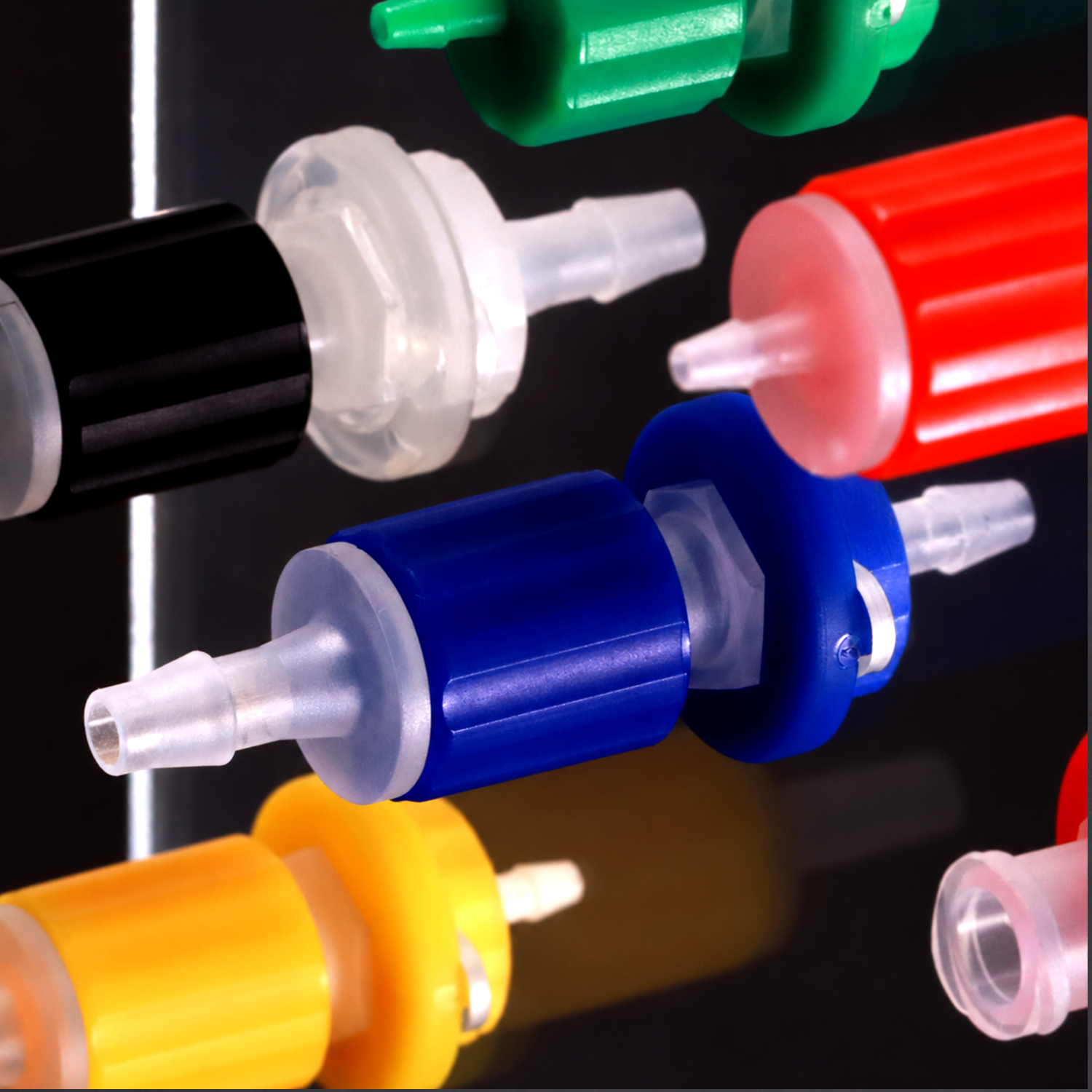

В ассортимент FOREACH входят LPS «папа» с неподвижной гайкой, LPR «папа» с вращающейся гайкой, цельные LP «папа», LS «мама» и PMLS «мама» для монтажа через панель. Рассматриваемые исполнения со штуцером-ёлочкой рассчитаны на трубки с внутренним диаметром 1.6, 2.4 и 3.2 mm. В зависимости от серии предлагаются корпуса из PP, PA и отдельные исполнения из PVDF, а также фиксирующие гайки, цветовые кольца и монтажные гайки.
Сначала определите, нужен ли со стороны прибора фитинг «папа» или «мама». Затем проверьте, можно ли вращать трубку при соединении и как второй конец подключается к трубке или закрепляется. Разделение этих трёх вопросов помогает получить соединение, которое можно установить и обслуживать, а не только состыковать.
01Как сопрягаются фитинги «папа» и «мама» и где находится уплотнение?
Тип определяется центральным конусом: выступающий наружный конус — «папа», принимающее его коническое гнездо — «мама». Фитинг «папа» остаётся таким даже при наличии окружающей гайки с внутренней резьбой. Наружные фиксирующие выступы также не меняют тип фитинга «мама». Ориентируясь только на внешнюю резьбу, легко перепутать типы.
Обычная конусность Люэр 6% означает изменение диаметра относительно осевой длины: (больший диаметр − меньший диаметр) ÷ осевая длина конуса = 0.06. Это не угол 6°. При осевом сопряжении конусов контактные поверхности прижимаются друг к другу и герметизируют пространство вокруг проходного канала.

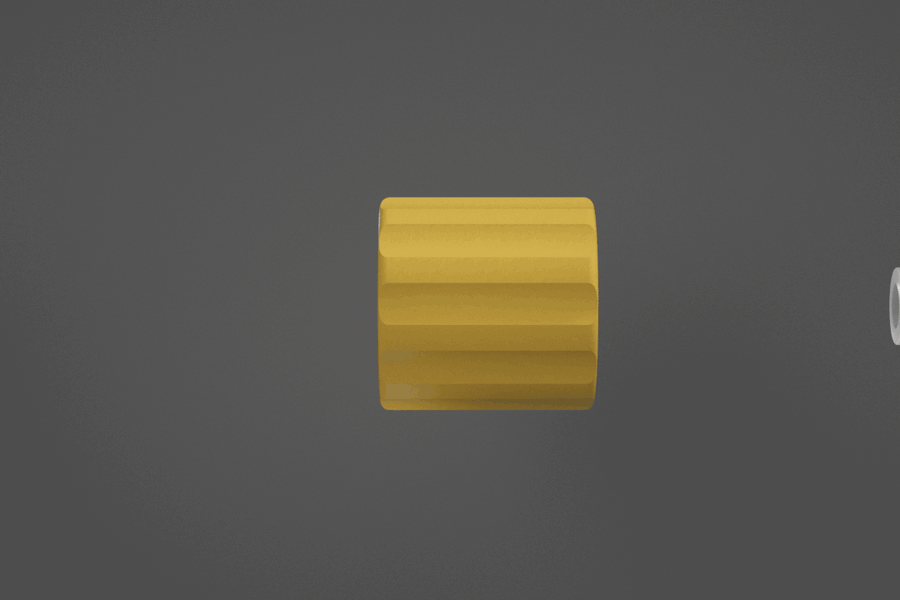

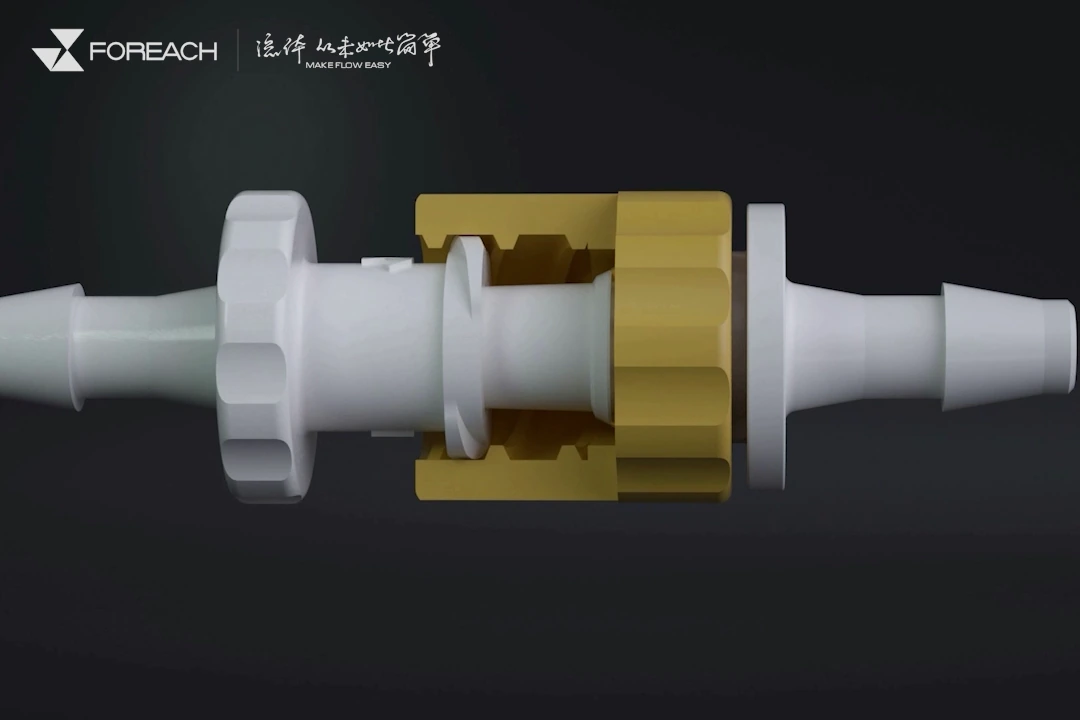

В соединении Luer lock снаружи конуса добавлено механическое удержание: выступы или соответствующие элементы фитинга «мама» входят во внутреннюю резьбу гайки фитинга «папа» и сохраняют положение сопряжённых конусов. Для проверки герметичности осматривают центральный конус, а для проверки удержания — наружный замок. Загрязнение или царапины на конусе могут вызвать течь даже при затянутой гайке; дополнительное усилие не восстановит уплотняющую поверхность.
02Чем отличаются Luer slip, Luer lock и вращающаяся гайка?
| Тип соединения | Способ сборки | Основной критерий выбора |
|---|---|---|
| Вставное соединение Luer slip | Конусы соединяют нажатием без дополнительной фиксирующей резьбы | Соответствие рабочей процедуре и контроль осевого натяжения и боковых воздействий |

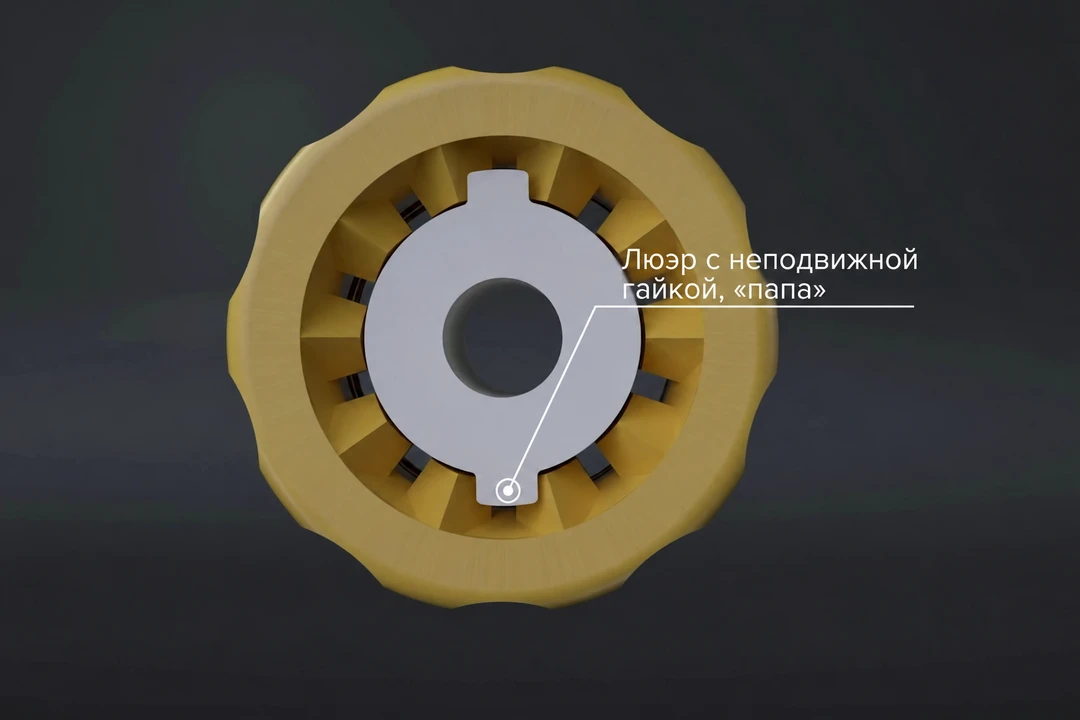

| Luer lock с неподвижной гайкой | Гайка вращается вместе с фитингом «папа», либо поворачивают ответную часть | Возможность вращать один конец при сборке и риск скручивания присоединённой трубки |

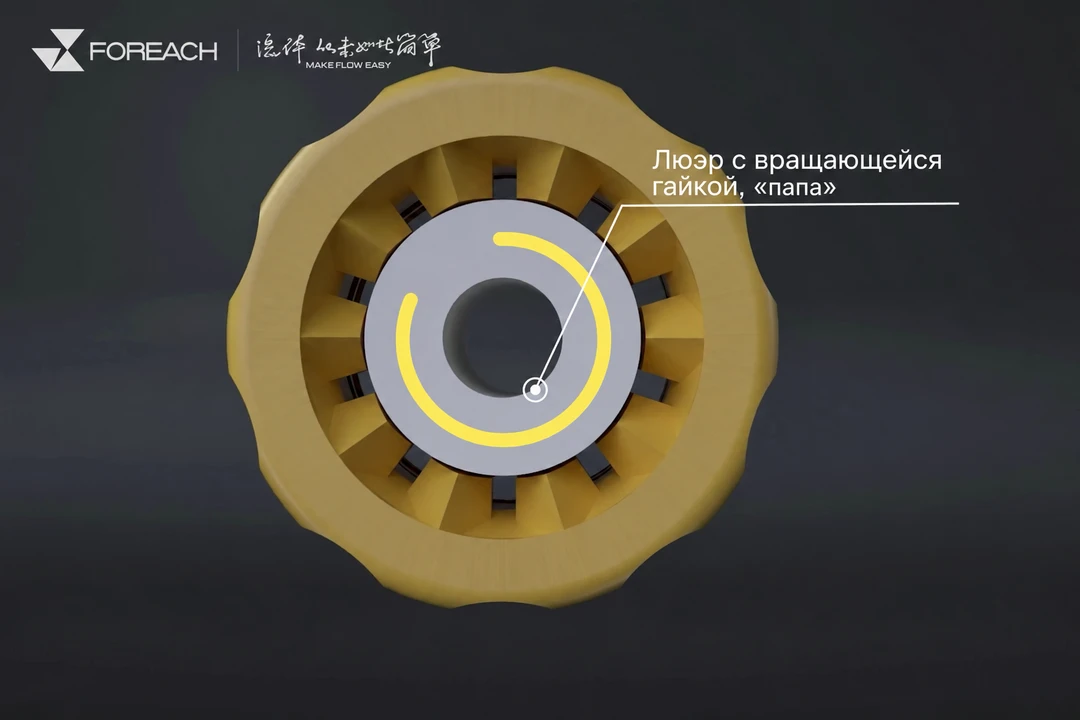

| Luer lock с вращающейся гайкой | Вращают наружную гайку, сохраняя ориентацию корпуса «папа» и трубки | Уже проложенная трубка, неподвижная ответная часть или необходимость не вращать трубку |
Различие проявляется при затягивании соединения

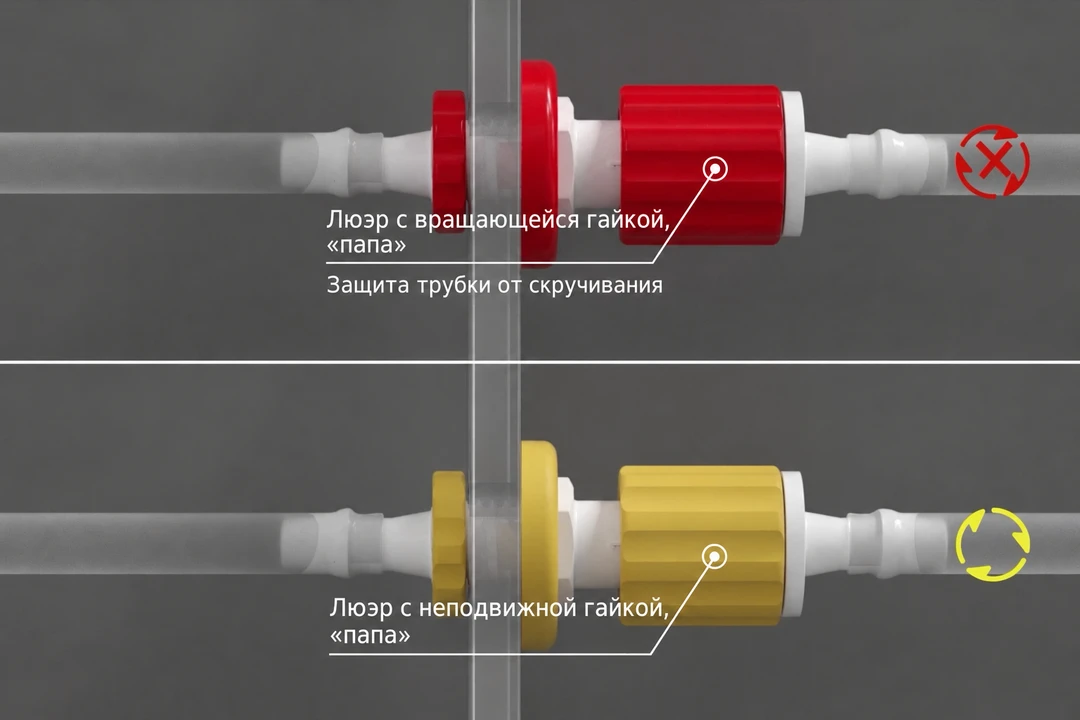

Например, при подключении фитинга «папа» с трубкой к неподвижному порту «мама» неподвижная гайка поворачивается вместе с корпусом и может увлекать трубку. Если трубка короткая, закреплена с двух концов или проходит рядом с другими линиями, скручивание затрудняет монтаж. Вращающаяся гайка позволяет фиксировать соединение без изменения ориентации корпуса и удобнее для уже проложенных линий.
Здесь «вращающаяся» описывает функцию гайки при сборке. Это не означает, что фитинг предназначен для непрерывного вращения в качестве ротационного соединения жидкостной линии. После подключения оставляйте запас на изгиб трубки и избегайте постоянных растягивающих или боковых нагрузок на конический стык.
Цельный фитинг «папа» также может иметь замок
Для LP слово «цельный» описывает конструкцию корпуса и замка. LP имеет фиксирующую резьбу Люэр и не относится к безрезьбовым соединениям slip. Аналогично, LSL и LRL — сердечники фитингов «папа», требующие подходящей гайки. Сердечник без гайки нельзя считать полноценным фитингом Luer slip.
03Какие конструкции и размеры Люэр предлагает FOREACH?
Сначала выбирают серию по функции соединения
| Серия | Конструкция и задача | Материалы корпуса |
|---|---|---|
| LPS | «Папа» с неподвижной гайкой; переход с трубки на Люэр «папа» | PP |
| LPR | «Папа» с вращающейся гайкой; помогает сохранить ориентацию трубки | PP, PA |
| LP | Цельный фитинг «папа» с замком | PP, PA |
| LS | Фитинг «мама»; переход с трубки на Люэр «мама» | PP, PA |
| PMLS | Панельный фитинг «мама»; закрепляет разъёмное соединение на панели | PP, PA; отдельные исполнения из PVDF |
| LSL / LRL | Неподвижные / вращающиеся сердечники «папа»; требуются подходящие гайки | LSL: PP, PA; у LRL также есть исполнения из PVDF |
Материалы перечислены по сериям; это не означает наличия каждого размера, цвета и конструкции во всех материалах. При сборке из отдельных деталей различают сердечник, образующий канал, и гайку, обеспечивающую наружную фиксацию. Гайки LPT, цветовые кольца LCR и монтажные гайки LNS выполняют разные функции. При подборе сохраняйте полные обозначения деталей.
1.6, 2.4 и 3.2 mm — внутренний диаметр трубки, а не размер конуса Люэр
Штуцер-ёлочка входит внутрь трубки, поэтому эти размеры выбирают по её внутреннему диаметру. В обозначении LPR-32-PP-N число 32 соответствует внутреннему диаметру трубки 3.2 mm, PP — материалу, N — натуральному цвету. Тип «папа»/«мама» и конструкцию замка проверяют отдельно; обозначение «Люэр 3.2 mm» не полностью определяет интерфейс.
Это отличается от подбора жёстких трубок для фитингов с феррулой или обжимным кольцом: их уплотняющие и удерживающие элементы охватывают наружную стенку, поэтому основной размер — наружный диаметр. Одинаковые «1.6 mm» могут обозначать разные размеры трубки в Люэр со штуцером-ёлочкой и фитинге для жёсткой трубки. После выбора внутреннего диаметра проверьте толщину стенки, твёрдость и материал для правильной посадки и удержания.
При ограниченном осевом пространстве сравните полную длину корпуса
| Внутренний диаметр трубки | Полная длина LPS | Полная длина LPR | Полная длина LP |
|---|---|---|---|
| 1.6 mm | 20.0 mm | 20.0 mm | 14.85 mm |
| 2.4 mm | 22.3 mm | 22.3 mm | 17.15 mm |
| 3.2 mm | 25.0 mm | 25.0 mm | 19.85 mm |
При одинаковом внутреннем диаметре трубки 3.2 mm показанный LP короче LPS и LPR на 5.15 mm и может рассматриваться для компактной компоновки. Полная длина LPS и LPR одинакова; главное различие — возможность вращения гайки относительно сердечника. Выбирая более короткую деталь, не забывайте о месте для пальцев, скручивании трубки и радиусе изгиба на выходе.
Это полные длины отдельных деталей по чертежам. Габарит соединённой пары также зависит от ответной части и положения сопряжения. Разницу длин деталей нельзя напрямую считать выигрышем места всей жидкостной линии. При компоновке используйте сборочные размеры выбранной пары.
Для сравнения соединений жёстких трубок см.: Руководство по выбору фитингов для жёстких трубок
04Как переходники и панельные фитинги образуют полную жидкостную линию?
Для перехода на трубку нужно согласовать оба конца
Переходник Люэр–штуцер-ёлочка выполняет два соединения: конец Люэр подключается к прибору или другому фитингу, штуцер — к гибкой трубке. Если прибор уже имеет порт «мама», со стороны трубки выбирают подходящий фитинг «папа», а размер штуцера — по внутреннему диаметру трубки. Для стыковки двух трубок можно использовать пару «папа»/«мама», отдельно подбирая трубку с каждой стороны.
Тип «папа» или «мама» не задаёт направление потока. Обычный проходной фитинг также не выполняет функции обратного клапана или автоматического перекрытия при разъединении. Если нужно ограничить обратный поток либо остановить жидкость при отсоединении, используйте клапан или специальный соединитель с соответствующей функцией.

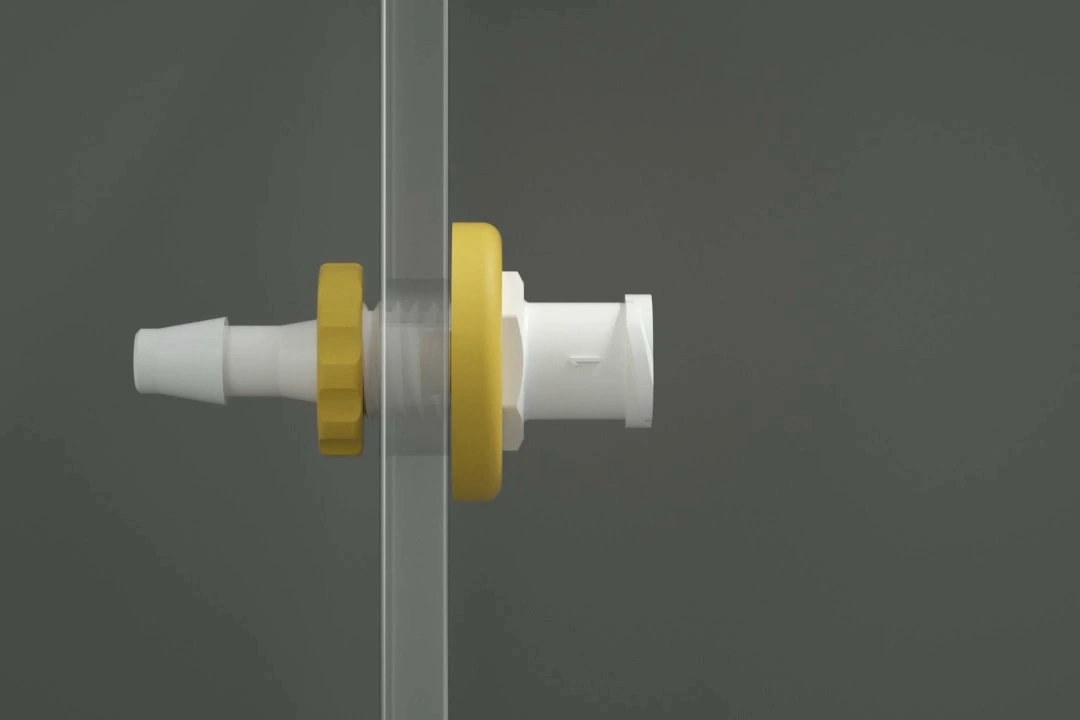

Панельный фитинг «мама» закрепляет точку подключения на панели
Для подключения внешней линии панельный фитинг «мама» фиксирует интерфейс на корпусе или панели прибора. Внутренний штуцер соединяется с трубкой, наружный интерфейс — с фитингом «папа». Например, PMLS-U28-32D-PP-N рассчитан на трубку с внутренним диаметром 3.2 mm; центральная резьба 1/4-28 UNF служит для крепления через панель с соответствующей гайкой.
Резьба U28 выполняет механическое крепление, а жидкость проходит по внутреннему каналу. Её нельзя считать жидкостным портом 1/4-28 с плоским дном для коллектора. Проверьте отверстие и толщину панели, доступную длину зацепления гайки и место для трубки с обратной стороны. Для подключения к жидкостному порту с внутренней резьбой нужен переходник с соответствующим уплотнением.
Пример выбора: внешняя трубка, которую трудно вращать
Предположим, внутри и снаружи прибора используется трубка с внутренним диаметром 3.2 mm, внешний маршрут уже закреплён, а при обслуживании нужно разъединять линию на панели. Можно оценить пару PMLS-U28-32D-PP-N «мама» и LPR-32-PP-N «папа» с вращающейся гайкой. Панельная часть создаёт неподвижную точку, а внешняя гайка фиксирует соединение, уменьшая необходимость вращать всю трубку.
- Определить панельную сторону: проверить отверстие PMLS, толщину панели, подходящую гайку и место для трубки сзади.
- Определить внешнюю сторону: проверить сопряжение конусов, замок и доступ для работы между LPR и ответной частью. Оба штуцера должны подходить к трубке с внутренним диаметром 3.2 mm.
- Выбрать материалы: оценить фитинги PP и трубку с учётом рабочей среды, концентрации, температуры и процедуры промывки.
- Проверить образцы: оценить герметичность, подсос воздуха, расход и состояние после повторного соединения при реальном давлении, циклах пуска/остановки и прокладке трубок.
Пример показывает возможную комбинацию и основания выбора, но не означает завершённую проверку в конкретном приборе. Если порт «мама» уже есть, дополнительный панельный фитинг не требуется. Если один конец свободно вращается, сравните также неподвижную гайку и цельный фитинг «папа».
Цвета и кольца LCR помогают различать линии, но их следует сочетать с маркировкой трубок и расположением портов. Цвет не меняет сопряжение конусов и сам по себе не предотвращает ошибочное подключение.
05Как устанавливать и разъединять фитинги Люэр?
Подключение трубки, соединение Люэр и крепление к панели выполняют отдельными операциями. Сначала установите трубку и оставьте рабочее пространство, затем соедините «папу» и «маму». Если фитинг «папа» поставляется отдельными деталями, предварительно соберите сердечник с подходящей гайкой согласно требованиям комплектации.
- Осмотрите детали и концы трубок. Проверьте модели, типы интерфейсов и совместимость гайки. На конусах не должно быть загрязнений, царапин или трещин; срез трубки должен быть ровным, без стружки и сплющивания.
- Подключите штуцер-ёлочку. Используйте подходящий внутренний диаметр и материал, наденьте трубку согласно требованиям модели и оставьте запас на изгиб. Не растягивайте трубку чрезмерно, чтобы компенсировать неправильный размер штуцера.
- Совместите конусы Люэр. Сохраняйте соосность частей для нормального сопряжения. Не стягивайте гайкой явно перекошенные концы.
- Зафиксируйте соединение. Для неподвижной гайки оставьте возможность поворота фитинга или ответной части. При вращающейся гайке удерживайте ориентацию сердечника и трубки, поворачивая гайку. При заедании или неправильном зацеплении разъедините и осмотрите детали.
- Проверьте герметичность по требованиям линии. Сначала выполните заданные статические проверки, затем испытайте реальное давление, температуру и циклы пуска/остановки. На стороне всасывания также проверяйте подсос воздуха.
- Перед обслуживанием остановите систему и сбросьте давление. После разъединения осмотрите конусы, гайку и концы трубок, удалите загрязнения и замените повреждённые детали. Затем повторите проверку в исходных рабочих условиях.
Гайка Люэр и панельная гайка нагружают разные участки, поэтому методы сборки и требования к затяжке определяют отдельно. Для серийной сборки зафиксируйте в инструкции операции, инструмент и критерии герметичности. Не переносите рекомендованный момент затяжки фитингов с феррулой или обжимным кольцом на гайку Люэр. Резьбовая уплотнительная лента не устраняет повреждение конуса.
06Что проверить, если после фиксации сохраняются течь или подсос воздуха?
| Наблюдаемый симптом | Что проверить сначала | Действия |
|---|---|---|
| Подтекание в стыке Люэр | Загрязнение, царапины, перекос и правильность фиксации | Остановить и сбросить давление, очистить и осмотреть; заменить повреждённое, выровнять и повторить проверку |
| Течь у основания штуцера или смещение трубки | Внутренний диаметр, толщина стенки, материал, глубина посадки и постоянное натяжение | Перепроверить подбор и крепление трубки; дальнейшая затяжка гайки не решает проблему |
| Пузырьки при всасывании без наружных капель | Подсос воздуха; также уровень жидкости, всасывающую трубку и выделение газа из среды | Проверять участки при одинаковых условиях всасывания; одни пузырьки не доказывают дефект фитинга |
| В статике норма, при пуске/остановке или движении трубки — отклонение | Пики давления, боковое натяжение, скручивание трубки и ослабление соединения | Улучшить опору и запас подвижности, затем проверить при реальном рабочем цикле |
Если после замены фитинга снизился расход, сравните также диаметр внутреннего канала, внутренний диаметр и длину трубки, местные перегибы и остатки после резки. Одинаковый размер подключения трубки не означает одинаковый проходной канал. Гидравлическое сопротивление нельзя определить только по внешнему виду или типу «папа»/«мама».
07Частые вопросы
Всегда ли Luer lock выдерживает большее давление, чем Luer slip?
Замок добавляет механическое удержание, но допустимое рабочее давление зависит от конкретной пары, трубки, материалов, температуры и состояния сборки. Наличие гайки само по себе не задаёт класс давления; значения другого производителя нельзя переносить на данную комбинацию. Проверяйте полное соединение по его спецификациям и условиям применения.
Можно ли напрямую заменять фитинги Люэр изделиями другого производителя?
Соответствие типов «папа» и «мама» — лишь первое условие. Проверьте размеры интерфейса, замок и применимые спецификации, затем подтвердите герметичность и удержание реальной пары. Общее название Люэр не означает безусловной взаимозаменяемости всех исполнений при любых режимах.
Перекрывает ли фитинг Люэр жидкость автоматически при разъединении?
Описанные обычные проходные фитинги не имеют такой функции только благодаря типу Люэр. Самозапирание требует соответствующей клапанной конструкции. Если при разъединении необходимо остановить поток, выберите соединитель или управляющий клапан с этой функцией.
Можно ли использовать приборный фитинг Люэр непосредственно как готовое медицинское изделие?
Люэр обозначает тип интерфейса. По одному внешнему виду нельзя подтвердить медицинскую пригодность, стерильность или условия стерилизации готового изделия. Для медицинского применения проверяют документацию и требования к валидации конкретного продукта и конечной сборки.
