루어 피팅이란? 수·암 구조, 잠금 방식과 선정 방법
루어 피팅(Luer fitting)은 수·암 테이퍼 면을 맞물려 연결하는 유체 커넥터입니다. 실험실과 분석 장비의 튜브 변환, 시린지 연결, 분리 가능한 유로에 널리 사용됩니다. 수 루어의 외측 테이퍼가 암 루어의 내측 테이퍼에 들어가 접촉하면서 밀봉합니다. 잠금형은 바깥쪽 잠금 구조를 더해 조립 및 사용 중 연결 상태를 유지합니다.
FOREACH 루어 피팅에는 LPS 고정 잠금 링 수 루어, LPR 회전 잠금 링 수 루어, LP 일체형 수 루어, LS 암 루어, PMLS 패널 장착용 암 루어 등이 있습니다. 본문에서 다루는 바브 연결 구성은 튜브 내경 1.6, 2.4, 3.2 mm에 대응합니다. 시리즈별로 PP, PA 및 일부 PVDF 구성을 제공하며, 잠금 링, 식별용 컬러 링, 장착 너트 등의 부품도 사용합니다.
먼저 장비 측에 수형과 암형 중 어떤 인터페이스가 필요한지 확인합니다. 이어서 연결할 때 튜브를 회전시킬 수 있는지, 반대쪽은 어떻게 튜브에 연결하거나 고정할지 검토합니다. 이 세 가지를 구분해야 단순히 맞물리는 수준을 넘어 설치와 유지보수가 가능한 완전한 연결을 구성할 수 있습니다.
01수 루어와 암 루어는 어떻게 결합하며 어디에서 밀봉하나요?
수·암 구분의 기준은 중심 테이퍼입니다. 밖으로 돌출된 테이퍼 끝은 수 루어이고, 이를 받아들이는 내부 테이퍼 구멍은 암 루어입니다. 수형 바깥에 암나사 잠금 링이 있어도 수 루어이며, 암형 바깥에 잠금 돌기가 있어도 암 루어입니다. 가장 바깥쪽 나사 유무만 보면 수·암을 반대로 판단할 수 있습니다.
일반적인 루어의 6% 테이퍼는 축 방향 길이에 대한 직경 변화 비율입니다. 즉, (큰 쪽 직경 − 작은 쪽 직경) ÷ 테이퍼의 축 방향 길이 = 0.06이며, 6°의 각도를 뜻하지 않습니다. 수·암 테이퍼가 축 방향으로 결합하면 접촉면이 압착되어 유로 주변을 밀봉합니다.
잠금형은 테이퍼 바깥에 기계적 유지 구조를 추가합니다. 암형의 돌기 또는 해당 잠금부가 수형 잠금 링의 내부 나사와 맞물려 테이퍼의 결합 위치를 유지합니다. 따라서 밀봉은 중심 테이퍼에서, 풀림 방지와 연결 유지는 바깥쪽 잠금부에서 확인해야 합니다. 테이퍼에 이물질이나 흠집이 있으면 링을 조여도 누설될 수 있으며, 힘을 더 가해도 밀봉면이 복구되지는 않습니다.
02루어 슬립, 루어 락, 회전 잠금 링은 어떻게 다른가요?
| 연결 형식 | 연결 방법 | 주요 선정 기준 |
|---|---|---|
| 삽입형 Luer slip | 추가 잠금 나사 없이 수·암 테이퍼를 눌러 결합 | 작업 절차에 적합한지, 축 방향 인장력과 측면 외력이 관리되는지 확인 |

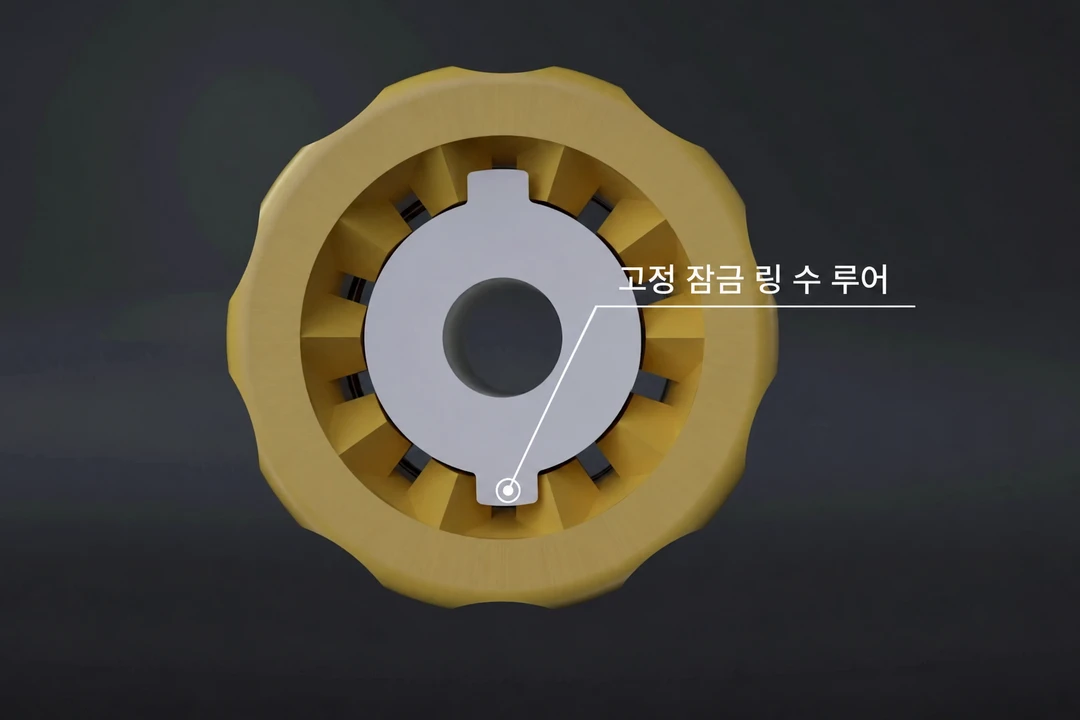

| 고정 잠금 링 Luer lock | 잠금 링이 수형과 함께 회전하거나, 회전 가능한 상대 부품을 돌려 잠금 | 조립 시 한쪽 끝이 회전 가능한지, 연결된 튜브가 함께 비틀리는지 확인 |

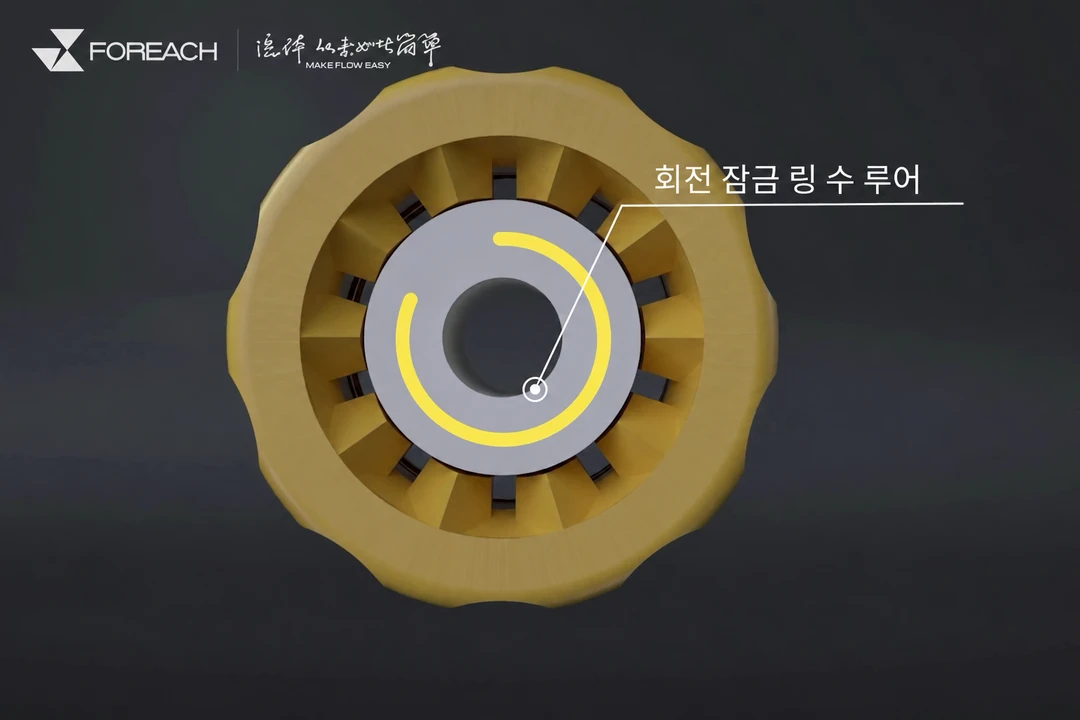

| 회전 잠금 링 Luer lock | 수형 본체와 튜브 방향을 유지하면서 바깥쪽 링만 돌려 잠금 | 튜브 배치가 완료되었거나 상대 포트가 고정된 경우, 또는 튜브 회전을 피해야 하는 경우 |

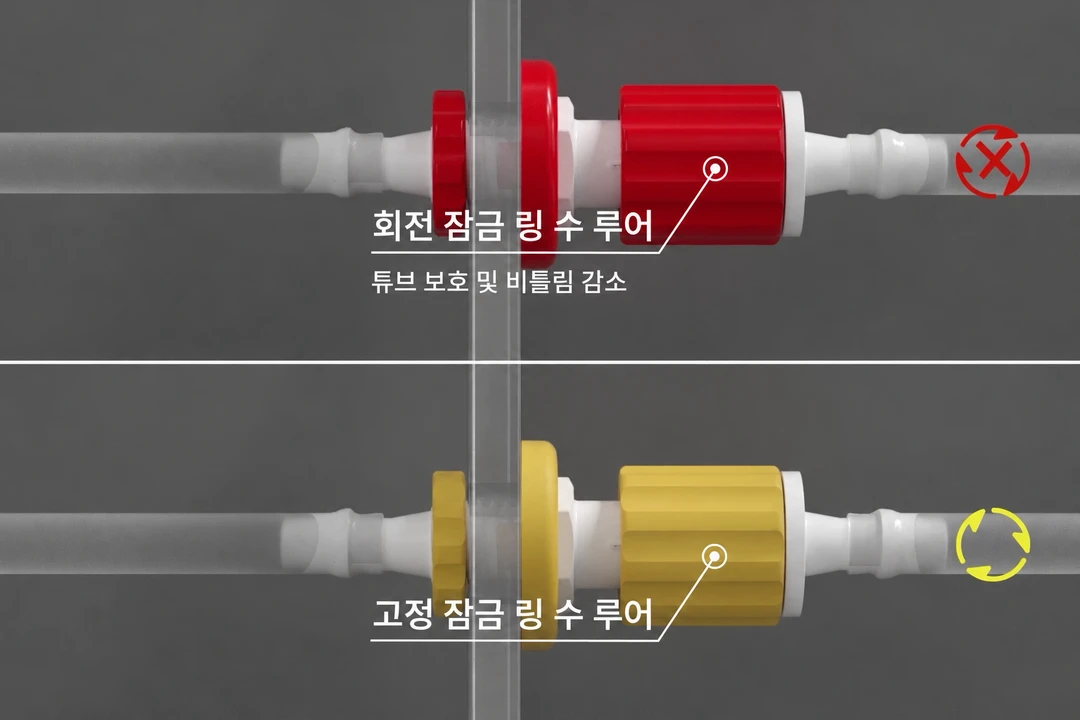

고정형과 회전형의 차이는 잠금 동작에서 나타납니다
예를 들어 튜브가 연결된 수 루어를 고정된 암 포트에 연결하면, 고정 링은 수형과 함께 회전하므로 튜브도 따라 움직일 수 있습니다. 튜브가 짧거나 양쪽 끝이 고정되어 있거나 다른 배관과 가까우면 이러한 비틀림이 설치를 어렵게 합니다. 회전 링은 수형 방향을 유지한 채 잠글 수 있어 이미 배치된 튜브를 연결하기에 유리합니다.
여기서 ‘회전’은 잠금 링의 조립 기능을 뜻합니다. 유체 이송 중 연속 회전하는 로터리 조인트로 사용할 수 있다는 의미는 아닙니다. 연결 후에도 튜브에 굽힘 여유를 두고, 인장력이나 측면 하중이 테이퍼 접합부에 장시간 집중되지 않도록 해야 합니다.
일체형 수 루어도 잠금형일 수 있습니다
LP의 ‘일체형’은 본체와 잠금 구조의 구성 방식을 나타냅니다. LP에는 루어 잠금 나사가 있으므로 나사가 없는 슬립형으로 분류하면 안 됩니다. 마찬가지로 LSL과 LRL은 수 루어를 구성하는 코어이므로 호환 잠금 링이 필요합니다. 링을 제외한 코어를 완전한 Luer slip 피팅으로 사용해서는 안 됩니다.
03FOREACH 루어 피팅에는 어떤 구조와 규격이 있나요?
먼저 연결 기능에 맞는 시리즈를 선택합니다
| 시리즈 | 구조와 연결 용도 | 본체 재질 구성 |
|---|---|---|
| LPS | 고정 잠금 링 수 루어, 튜브를 수 루어에 연결 | PP |
| LPR | 회전 잠금 링 수 루어, 튜브 방향 유지에 유리 | PP, PA |
| LP | 잠금 구조가 있는 일체형 수 루어 | PP, PA |
| LS | 암 루어, 튜브를 암 루어에 연결 | PP, PA |
| PMLS | 패널 장착용 암 루어, 분리 가능한 인터페이스를 패널에 고정 | PP, PA 및 일부 PVDF 구성 |
| LSL / LRL | 고정형 / 회전형 수 루어 코어, 호환 잠금 링 필요 | LSL: PP, PA; LRL에는 PVDF 구성도 있음 |
표의 재질은 시리즈별 범위이며, 모든 크기·색상·구조에 모든 재질 조합이 제공된다는 뜻은 아닙니다. 분리 부품을 조립할 때는 유로를 형성하는 코어와 외측 잠금을 담당하는 링을 구분해야 합니다. LPT 잠금 링, LCR 컬러 링, LNS 장착 너트도 역할이 다르므로 선정 시 전체 부품 모델명을 유지해야 합니다.
1.6, 2.4, 3.2 mm는 루어 직경이 아니라 튜브 내경입니다
바브 끝이 튜브 안으로 들어가므로 해당 규격은 튜브 내경을 기준으로 선택합니다. 예를 들어 LPR-32-PP-N에서 32는 연결 튜브 내경 3.2 mm, PP는 재질, N은 자연색을 뜻합니다. 루어 측 수·암과 잠금 구조는 별도로 확인해야 하며, ‘3.2 mm 루어’만으로 인터페이스를 완전히 정의할 수 없습니다.
이는 경질 튜브용 페룰 및 압축 링 피팅의 선정 방법과 다릅니다. 이들의 밀봉·고정 구조는 튜브 외벽을 감싸므로 주로 외경을 맞춥니다. 따라서 같은 ‘1.6 mm’라도 바브 루어와 경질 튜브 피팅에서는 서로 다른 치수를 가리킬 수 있습니다. 내경을 결정한 뒤에도 벽 두께, 경도와 재질을 고려해 바브 삽입 및 유지 상태를 확인해야 합니다.
축 방향 공간이 부족하면 본체 전체 길이를 비교합니다
| 호환 튜브 내경 | LPS 전체 길이 | LPR 전체 길이 | LP 전체 길이 |
|---|---|---|---|
| 1.6 mm | 20.0 mm | 20.0 mm | 14.85 mm |
| 2.4 mm | 22.3 mm | 22.3 mm | 17.15 mm |
| 3.2 mm | 25.0 mm | 25.0 mm | 19.85 mm |
튜브 내경이 모두 3.2 mm일 때 도면상 LP의 전체 길이는 LPS, LPR보다 5.15 mm 짧아 좁은 공간의 후보가 될 수 있습니다. LPS와 LPR은 전체 길이가 같고, 주요 차이는 링이 코어에 대해 회전하는지 여부입니다. 단품 길이만 줄이려다 잠금 작업을 위한 손가락 공간, 튜브 비틀림과 출구 굽힘 반경을 놓치지 않아야 합니다.
이 수치는 도면에 표시된 단품 전체 길이입니다. 수·암을 연결한 뒤의 점유 길이는 상대 부품과 결합 위치에도 영향을 받으므로 단품 길이 차이를 전체 유로에서 절약되는 공간으로 그대로 해석할 수 없습니다. 장비 배치에는 선택한 양쪽 부품의 조립 치수를 사용해야 합니다.
경질 튜브 연결 구조를 비교하려면 다음을 참고하세요: 경질 튜브 피팅 선정 가이드
04튜브 변환과 패널 장착으로 완전한 유로를 어떻게 구성하나요?
튜브 어댑터는 양쪽 끝을 모두 맞춰야 합니다
루어-바브 어댑터는 두 연결을 담당합니다. 루어 측은 장비 또는 다른 피팅에, 바브 측은 튜브에 연결됩니다. 장비에 암 루어 포트가 있으면 튜브 측에는 맞는 수 루어를 선택하고, 튜브 내경에 따라 바브 규격을 결정합니다. 두 튜브를 연결한다면 수·암 루어 한 쌍으로 분리 가능한 접합점을 구성하며, 양쪽 튜브는 각각 선정할 수 있습니다.
루어의 수·암은 유체 흐름 방향을 정하지 않습니다. 일반 관통형 피팅에는 역류 방지나 분리 시 자동 차단 기능이 기본적으로 있는 것도 아닙니다. 역류를 막거나 분리 후 유체를 차단해야 한다면 해당 기능의 밸브나 전용 커넥터를 사용해야 합니다.
패널 장착용 암 루어는 접속점을 패널에 고정합니다
장비 외부에서 튜브를 연결할 때 패널 장착용 암 루어로 암 인터페이스를 하우징이나 패널에 고정할 수 있습니다. 내부에서는 바브로 튜브를 연결하고 외부에서는 수 루어와 결합합니다. 예를 들어 PMLS-U28-32D-PP-N의 바브는 내경 3.2 mm 튜브에 대응하며, 중앙의 1/4-28 UNF 나사는 해당 장착 너트와 함께 패널 고정에 사용됩니다.
이 U28 나사는 기계적 고정을 담당하고 액체는 피팅 내부 통로로 흐릅니다. 따라서 매니폴드에 연결하는 1/4-28 평저형 유체 포트로 취급하면 안 됩니다. 패널 구멍, 두께, 너트의 유효 나사 체결 길이와 뒤쪽 배관 공간을 확인해야 합니다. 장비의 암나사 유체 포트에 연결하려는 경우에는 그 포트에 맞는 밀봉 구조의 어댑터를 선택해야 합니다.
선정 예: 회전시키기 어려운 외부 튜브의 패널 연결
장비 안팎에서 내경 3.2 mm 튜브를 사용하며, 외부 경로가 이미 고정되고 유지보수 시 패널에서 분리해야 한다고 가정합니다. PMLS-U28-32D-PP-N 패널 장착용 암 루어와 LPR-32-PP-N 회전 잠금 링 수 루어를 후보로 검토할 수 있습니다. 암형이 고정 접속점을 제공하고 외부 수형은 링을 돌려 잠그므로 튜브 전체를 돌릴 필요를 줄입니다.
- 패널 측 결정: PMLS 장착 구멍, 패널 두께, 호환 너트 및 뒤쪽 튜브 공간을 확인합니다.
- 외부 측 결정: LPR과 암형의 테이퍼, 잠금 결합 및 작업 공간을 확인합니다. 양쪽 바브는 각각 내경 3.2 mm 튜브에 맞아야 합니다.
- 재질 결정: 실제 유체, 농도, 온도와 세척 절차를 기준으로 PP 피팅 및 선택한 튜브의 적합성을 평가합니다.
- 샘플 검증: 실제 압력, 기동·정지 주기와 배관 상태에서 밀봉, 공기 유입, 유량 및 재연결 후 상태를 확인합니다.
이 예는 후보 조합과 선정 이유를 설명하며, 특정 장비에서 설치 검증이 완료되었다는 뜻은 아닙니다. 장비에 암 루어 포트가 이미 있다면 패널 부품을 추가할 필요가 없습니다. 한쪽 끝이 자유롭게 회전한다면 고정 링 또는 일체형 수 루어도 비교할 수 있습니다.
색상과 LCR 컬러 링은 여러 유로를 구분하는 데 도움이 되지만 튜브 라벨 및 포트 위치와 함께 사용해야 합니다. 색상이 달라도 테이퍼 결합 특성은 바뀌지 않으며, 색상만으로 오접속을 방지할 수 없습니다.
05루어 피팅은 어떻게 설치하고 분리하나요?
튜브 측 연결, 루어 결합, 패널 고정을 각각 수행합니다. 먼저 튜브를 연결하고 작업 공간을 확보한 뒤 수·암을 결합합니다. 수 루어가 분리 부품으로 공급된다면 먼저 호환 조건에 따라 코어와 링을 조립해야 합니다.
- 부품과 튜브 끝 검사. 모델, 수·암과 링 호환성을 확인하고 테이퍼의 이물질, 흠집 및 균열을 점검합니다. 튜브 절단면은 곧고 잔해나 눌림이 없어야 합니다.
- 바브 연결. 적절한 내경과 재질의 튜브를 모델별 삽입 요구에 맞게 끼우고 굽힘 여유를 둡니다. 잘못된 바브 크기에 맞추려고 튜브를 과도하게 늘리면 안 됩니다.
- 루어 테이퍼 정렬. 수·암 축을 일치시켜 정상적으로 결합합니다. 눈에 띄게 어긋난 양쪽을 잠금 링으로 강제로 끌어당기지 않습니다.
- 잠금 완료. 고정 링은 피팅이나 상대 부품이 회전할 공간을 확보합니다. 회전 링은 코어와 튜브 방향을 유지하며 링을 돌립니다. 걸리거나 정상 체결이 안 되면 분리하여 확인합니다.
- 유로 요구에 맞는 누설 검사. 규정된 정적 검사를 먼저 실시한 뒤 실제 압력, 온도와 기동·정지 조건을 확인합니다. 흡입 측에서는 공기 유입도 관찰합니다.
- 유지보수 전 정지 및 감압. 분리 후 테이퍼, 링, 튜브 끝을 검사하고 오염을 제거하며 손상 부품을 교체합니다. 이후 기존 운전 조건에서 다시 확인합니다.
루어 잠금 링과 패널 너트는 힘이 작용하는 위치가 다르므로 조립 방법과 조임 조건을 각각 정해야 합니다. 양산 공정에는 작업 방법, 공구와 누설 판정 기준을 함께 명시해야 합니다. 압축 링 또는 페룰 피팅의 권장 토크를 루어 링에 그대로 적용하거나, 테이퍼 손상을 나사 밀봉 테이프로 보완해서는 안 됩니다.
06잠근 뒤에도 누설이나 공기 유입이 있으면 어디를 확인하나요?
| 관찰 증상 | 우선 점검 항목 | 대응 방법 |
|---|---|---|
| 루어 접합부 누설 | 테이퍼 이물질, 흠집, 축 어긋남과 정상 잠금 여부 | 정지·감압 후 세척과 검사, 손상 부품 교체, 재정렬 및 재시험 |
| 바브 뿌리 부위 누설 또는 튜브 미끄러짐 | 튜브 내경, 벽 두께, 재질, 삽입 위치와 지속 인장력 | 튜브 호환성과 배관 고정을 재확인하며, 링을 더 조이는 방식으로 해결하지 않음 |
| 외부 액적 없이 흡입 시 기포 발생 | 접합부 공기 유입과 함께 액면, 흡입 튜브, 유체의 기체 방출도 점검 | 동일한 흡입 조건에서 구간별 확인; 기포만으로 피팅 불량을 단정하지 않음 |
| 정적 상태는 정상이나 기동·정지 또는 튜브 이동 시 이상 | 압력 피크, 측면 당김, 튜브 비틀림과 연결 풀림 | 지지와 움직임 여유를 개선한 후 실제 주기로 검증 |
피팅 교체 후 유량이 줄었다면 내부 통로 직경, 튜브 내경과 길이, 국부 꺾임과 절단 잔해도 비교해야 합니다. 연결 튜브 규격이 같아도 내부 통로는 다를 수 있습니다. 외형이나 수·암 구분만으로 유동 저항을 판단할 수 없습니다.
07자주 묻는 질문
루어 락은 항상 루어 슬립보다 더 높은 압력을 견디나요?
잠금 구조는 기계적 유지를 추가하지만 허용 운전 압력은 실제 수·암 조합, 튜브, 재질, 온도와 조립 상태에 따라 달라집니다. 링이 있다는 사실만으로 압력 등급을 정하거나 다른 제조사의 수치를 적용할 수 없습니다. 완전한 연결의 사양과 사용 조건을 기준으로 검증해야 합니다.
제조사가 다른 루어 피팅을 바로 호환 사용할 수 있나요?
수·암 유형 일치는 첫 조건일 뿐입니다. 인터페이스 치수, 잠금 구조와 적용 사양 문서를 확인하고 실제 조합의 밀봉 및 유지 성능을 검증해야 합니다. 모두 루어라고 불린다고 해서 모든 공급 구성과 운전 조건에서 무조건 호환되는 것은 아닙니다.
루어 피팅을 분리하면 유체가 자동으로 차단되나요?
본문의 일반 관통형 루어 피팅에는 자동 차단 기능이 기본적으로 있지 않습니다. 자기 밀봉은 해당 밸브 구조의 유무에 달려 있습니다. 분리 시 유체 차단이 필요한 유로에는 그 기능을 갖춘 커넥터나 제어 밸브를 별도로 선정해야 합니다.
장비용 루어 피팅을 완제품 의료기기로 바로 사용할 수 있나요?
루어는 인터페이스 형식을 뜻합니다. 외형만으로 완제품의 의료용 적합성, 무균 상태나 멸균 조건을 판단할 수 없습니다. 의료 용도에서는 해당 제품과 최종 조립품에 적용되는 문서와 검증 요구를 확인해야 합니다.
