플랜지리스 페룰 피팅이란? 구조, 치수와 선정 방법

플랜지리스 페룰 피팅은 미세유체 경질 튜브를 연결하는 나사식 연결 부품입니다. 플랜지리스(flangeless)는 튜브 끝을 미리 플랜지 가공할 필요가 없다는 뜻이며, 페룰(ferrule)은 튜브를 고정하고 밀봉에 참여하는 별도 부품입니다. 너트를 조이면 페룰이 튜브와 연결 포트 사이에서 압축되어 밀봉됩니다. 분석기기와 실험실 자동화 장비의 시약 이송, 시료 처리, 세척 유로에서 튜브를 펌프·밸브·유체 모듈에 연결할 수 있습니다.

FOREACH는 HN, HN6, HNF, HNF6의 네 가지 시리즈를 제공하며, 표준 널링 헤드형과 컴팩트형으로 구분됩니다. 튜브 외경은 1.6, 2.0, 2.5, 3.0, 3.2 mm이며 M6×1 또는 1/4-28 UNF 평저 포트에 대응합니다. 예를 들어 도해의 HN6는 헤드 외경 6.4 mm, 전체 길이 15.5 mm입니다. 다른 시리즈는 해당 도면의 치수를 확인해야 합니다.

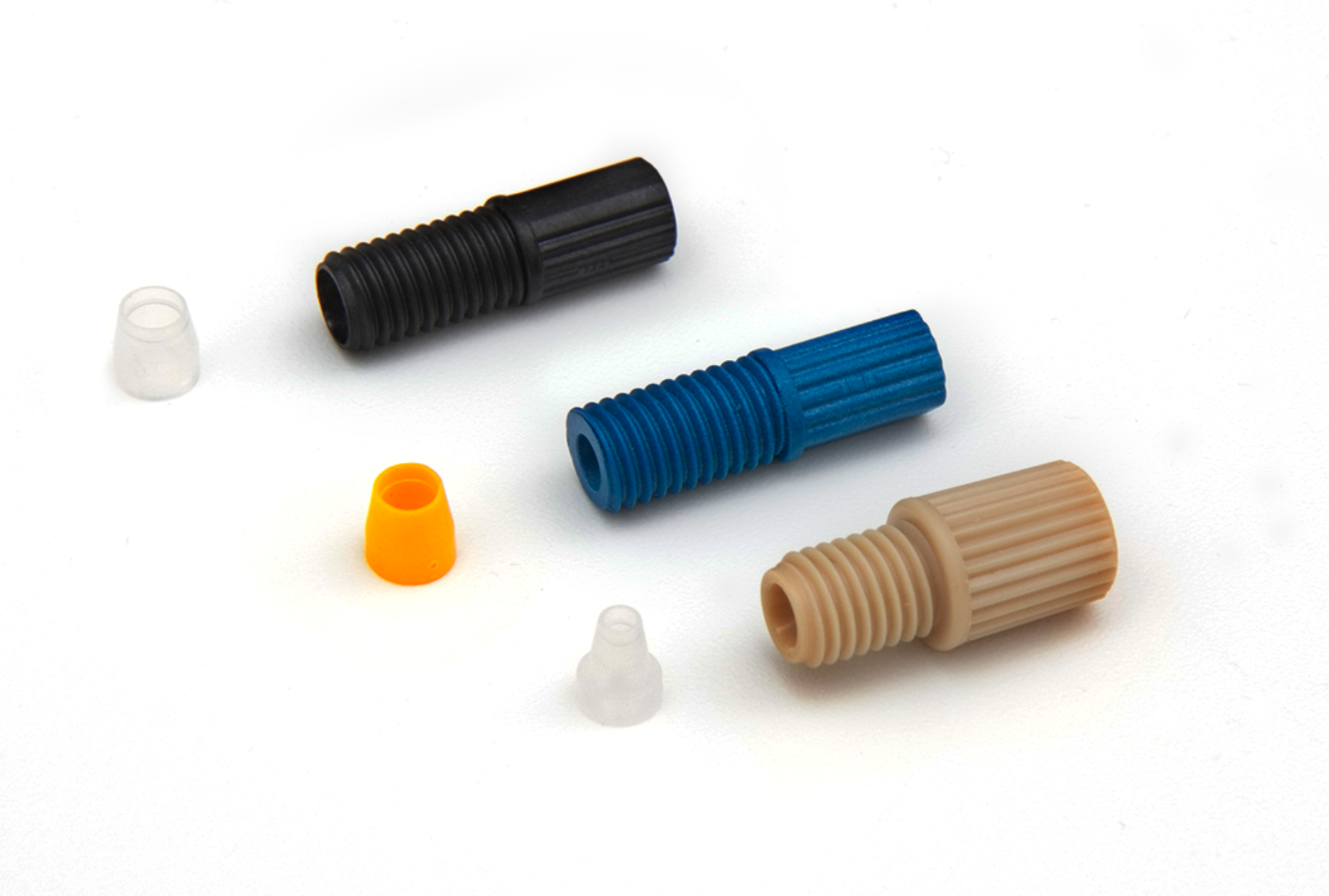

HN과 HN6 너트에는 PEEK, PVDF, POM, PPS 재질 옵션이 있으며, 여기서 다루는 HNF와 HNF6 구성은 각각 PVDF와 PPS를 사용합니다. 별도 페룰은 PP 또는 ETFE 옵션이 있습니다. 튜브 외경, 유체 및 설치 공간에 맞춰 조합하고, 정확한 재질과 규격은 전체 부품 번호로 확인하세요.

01플랜지리스 페룰 피팅이란?

이 글은 독립 페룰을 사용하는 미세유체용 나사식 피팅을 다룹니다. 튜브는 너트와 페룰을 통과해 장비 포트에 들어가며, 너트를 조이면 축 방향 압축력이 발생합니다. 여기서 페룰은 튜브 외주를 고정·밀봉하는 부품으로, 호스 클램프나 위생 배관용 클램프 연결과는 구분됩니다.

플랜지형 연결과 달리 튜브를 직각으로 절단하여 사용하므로 끝단의 플랜지 성형 과정이 필요 없습니다. 다만 튜브 외경, 절단면, 페룰 치수와 포트 구조는 서로 맞아야 합니다.

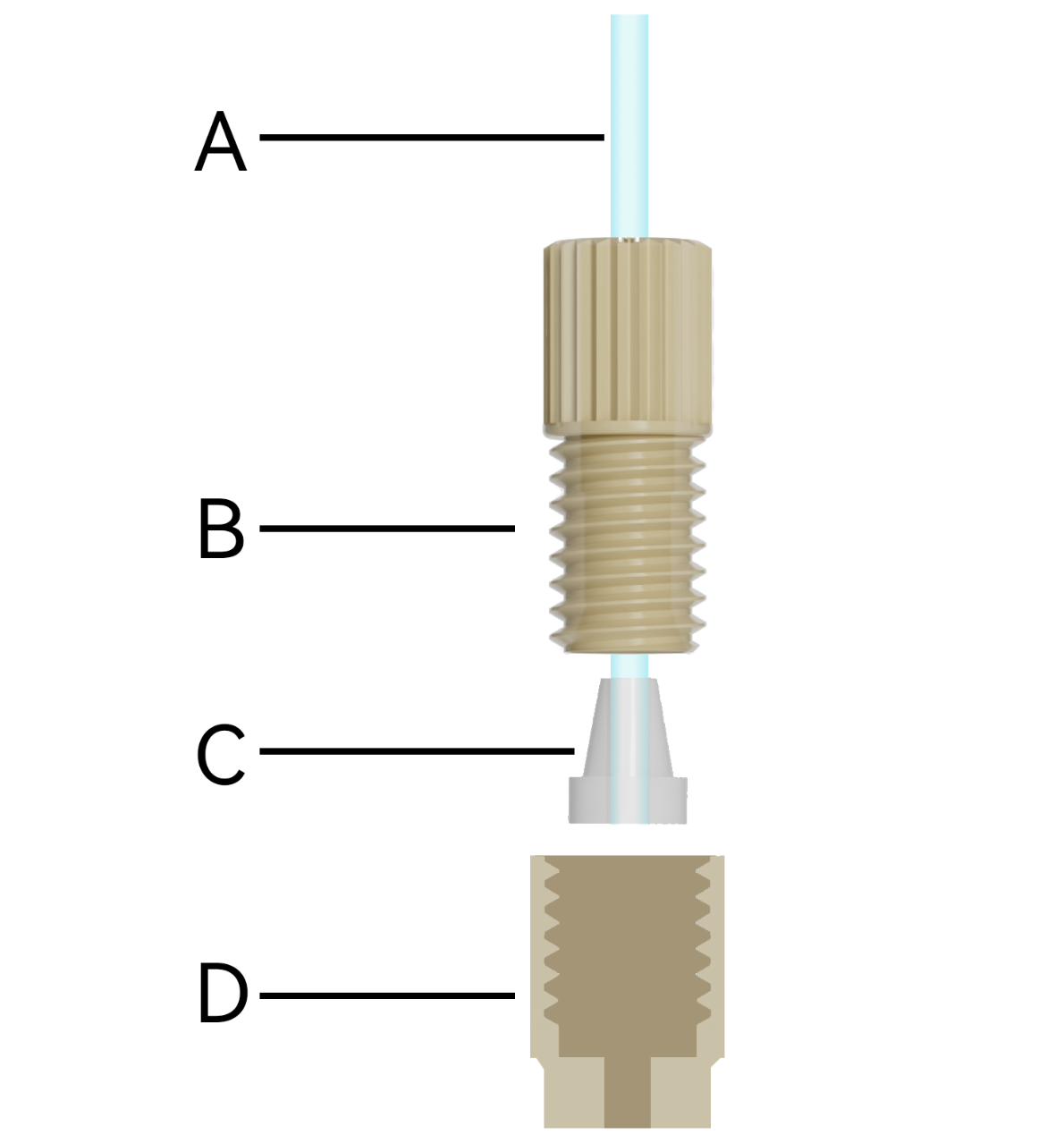

구성 부품역할확인 사항
나사식 너트장비 포트에 체결되어 페룰에 압축력 전달시리즈, 나사, 튜브 통과 홀, 재질 및 설치 공간
페룰압축되면서 튜브를 고정하고 밀봉에 참여부품 번호, 튜브 외경, 재질, 방향 및 조립 요건
튜브유체를 이송하며 외벽이 페룰과 접촉내·외경, 외경 공차, 재질, 벽 두께 및 절단 상태
연결 포트나사 체결부와 밀봉 접촉면 제공나사 규격, 바닥 형상, 깊이 및 밀봉면 상태

이 글의 HN, HN6, HNF, HNF6는 M6×1 또는 1/4-28 UNF 평저 포트용 구성입니다. 다른 구조나 나사, 전용 고압 피팅은 각각의 도면과 조립 지침에 따라 판단해야 합니다.

02어떻게 밀봉되나요?

직각으로 절단한 튜브에 적합한 너트와 페룰을 지정 방향으로 끼웁니다. 튜브 끝의 위치를 유지하면서 해당 포트에 삽입합니다. 너트가 전진하면 페룰에 축 방향 힘이 가해지고, 페룰이 튜브를 고정하면서 포트와 밀봉 접촉을 형성합니다. 올바른 밀봉은 각 부품의 정확한 안착에 달려 있으며, 나사의 마찰만으로 이루어지지 않습니다.

튜브 끝이 이동했거나 페룰을 반대로 끼웠거나 외경이 맞지 않으면 밀봉면이 안착하기 전에 조임 저항이 커질 수 있습니다. 더 강하게 조여도 부적합한 조합은 해결되지 않으며 페룰이나 튜브가 과도하게 변형될 수 있습니다.

나사 체결 상태와 페룰·튜브·포트의 안착 상태를 따로 확인하세요. M6×1과 1/4-28 UNF는 서로 다른 규격입니다. 몇 바퀴 돌아간다는 이유로 호환성을 판단하거나 나사 밀봉 테이프·접착제로 잘못된 밀봉 구조를 보완해서는 안 됩니다.

03HN·HN6·HNF·HNF6의 나사부 길이와 설치 공간 비교

네 시리즈는 외형과 재질뿐 아니라 나사부 길이, 전체 길이와 페룰 구성도 다릅니다. 나사 규격과 튜브 외경이 같더라도 전체 조립체의 치수를 따로 확인해야 합니다.

나사부 길이 차이 2.4 mm: 어떤 위치를 확인해야 하나요?

HN과 HN6의 나사부 길이는 8.1 mm, HNF와 HNF6는 10.5 mm로 2.4 mm 차이가 납니다. 이는 헤드 또는 어깨부에서 너트 앞쪽 끝까지의 축 방향 치수입니다. 포트 깊이, 암나사 위치 및 페룰 압축 위치와 함께 확인해야 합니다.
시리즈헤드 형상나사부 길이전체 길이
HN표준 널링형8.1 mm18.1 mm
HN6컴팩트형8.1 mm15.5 mm
HNF표준 널링형10.5 mm16.5 mm
HNF6컴팩트형10.5 mm20.0 mm

이 차이가 같은 포트에서 HNF나 HNF6가 반드시 2.4 mm 더 깊이 들어간다는 뜻은 아닙니다. 실제 삽입 깊이는 포트와 페룰의 안착 위치에도 좌우됩니다. 유효 나사 맞물림 길이는 조립 후 암나사와 수나사가 실제로 맞물리는 구간입니다. 튜브 끝 위치도 별도로 확인해야 합니다.

너트는 정확히 안착한 페룰을 압축하면서 설계에서 요구하는 나사 맞물림을 확보해야 합니다. 페룰이 압축되기 전에 어깨부가 장비 표면에 닿으면 더 이상 조여지지 않아도 누설될 수 있습니다. 이때는 치수 적합성을 점검해야 하며 토크를 높여도 축 방향 위치 불일치는 해결되지 않습니다.

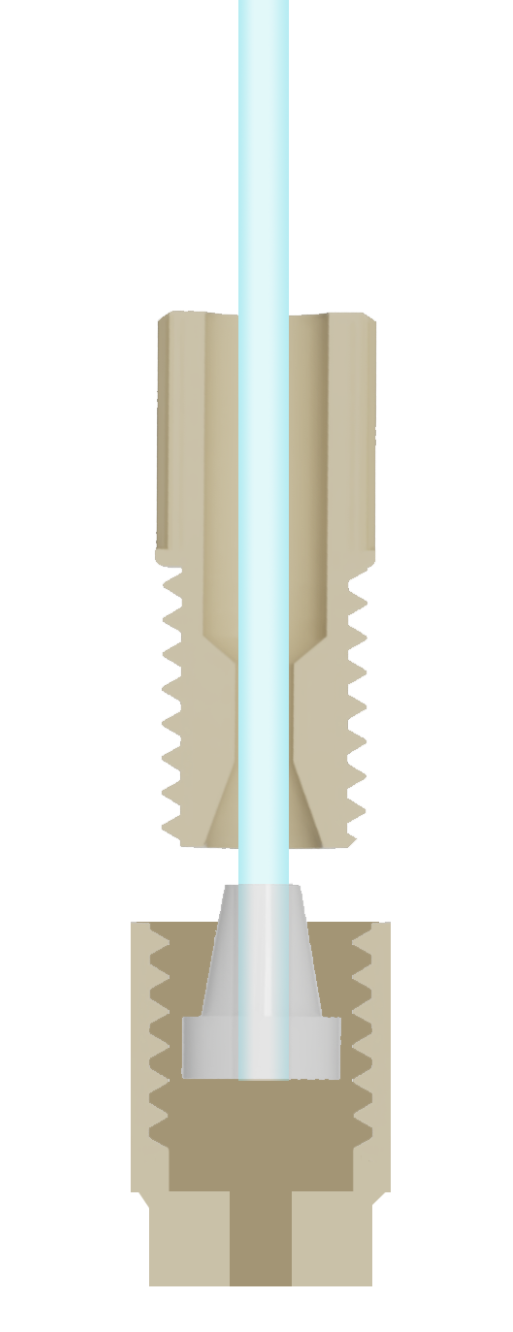

단면도와 분해도는 너트, 페룰, 튜브와 포트의 상대 위치를 설명합니다. 모든 모델의 치수나 실제 삽입 깊이를 나타내는 도면이 아니므로 치수 확인에는 해당 모델 도면을 사용하세요.

헤드 형상과 전체 길이를 구분하여 비교하세요

전체 길이는 축 방향 공간 검토에 사용되지만 설치 후 돌출 높이는 삽입 깊이에도 영향을 받습니다. HN6는 15.5 mm로 HN의 18.1 mm보다 짧습니다. HNF6는 컴팩트 헤드이지만 전체 길이는 20.0 mm로 HNF의 16.5 mm보다 깁니다. 포트 간격이 좁으면 헤드 외경을, 축 방향 공간이 부족하면 전체 길이·돌출 높이·조임 접근성·튜브 경로를 비교하세요.

튜브 크기 그룹, 재질과 페룰을 확인하세요

시리즈헤드와 너트 재질튜브 외경 선택
HN표준 널링형; PEEK, PVDF, POM, PPS너트는 1.6 mm와 2.0–3.2 mm 두 그룹; 페룰은 실제 외경별 선택
HN6컴팩트형; PEEK, PVDF, POM, PPSHN처럼 너트 크기 그룹과 페룰의 정확한 외경 규격을 구분
HNF표준 널링형; 대표 공급 모델은 PVDF1.6, 2.0, 2.5, 3.0, 3.2 mm 외경별 선택
HNF6컴팩트형; 대표 공급 모델은 PPS1.6, 2.0, 2.5, 3.0, 3.2 mm 외경별 선택

예를 들어 HN과 HN6의 “32” 너트 그룹은 2.0, 2.5, 3.0, 3.2 mm 외경에 대응합니다. 하나의 페룰이 네 크기에 모두 맞는다는 뜻은 아닙니다. 2.5 mm 튜브에는 2.5 mm 외경용 페룰이 필요합니다. HNF와 HNF6는 외경별 구성이므로 HN의 그룹 규칙을 적용할 수 없습니다.

페룰의 전체 부품 번호를 확인하세요

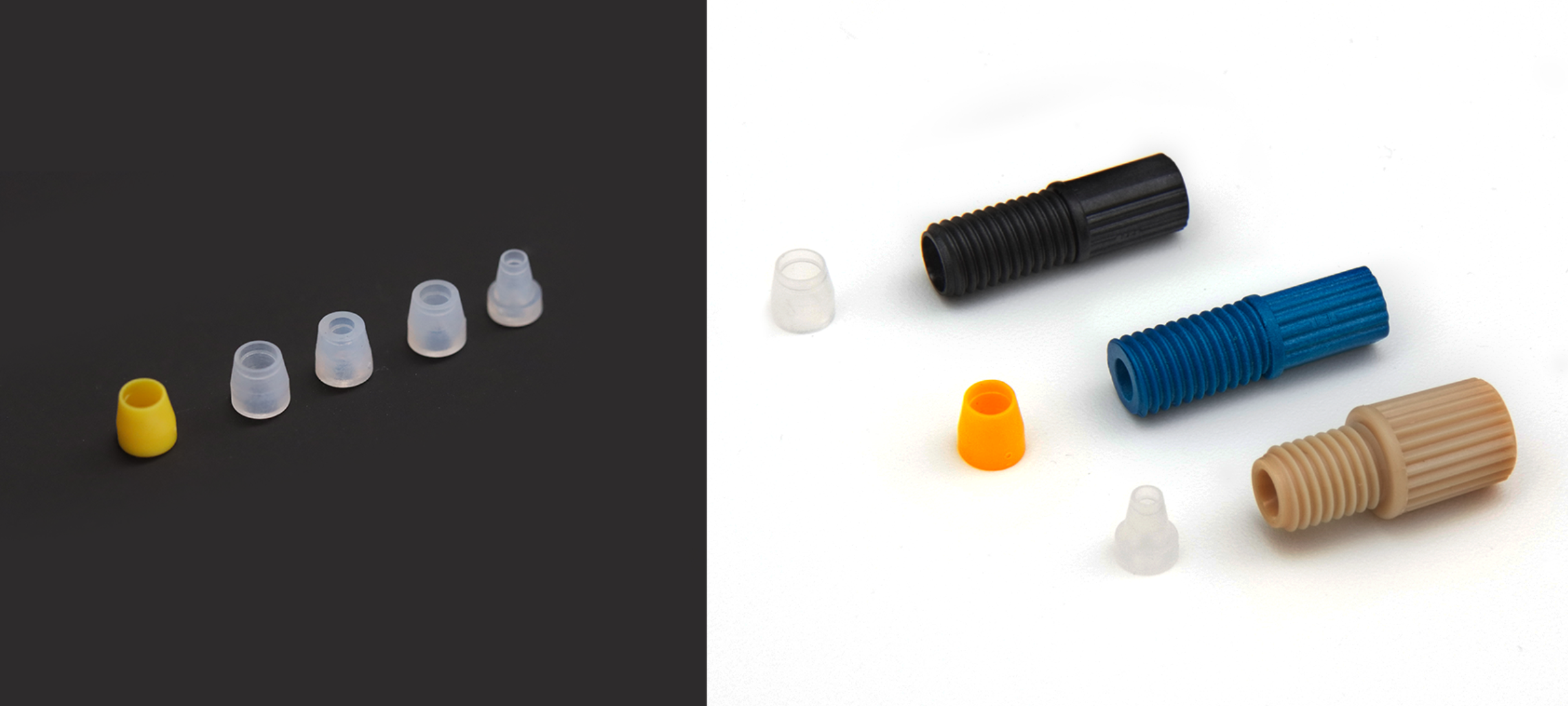

HN과 HN6는 외경 코드 16, 20, 25, 30, 32의 CL-0X 페룰을 사용합니다. CL-0과 CL-0X는 형상이 다르므로 같은 “25” 코드만으로 서로 바꿀 수 없습니다. HNF와 HNF6는 너트의 전체 부품 번호와 승인된 조합을 기준으로 페룰을 확인한 후 구매·조립해야 합니다.

너트와 페룰의 재질은 별도로 선택하세요. PP·ETFE 페룰 옵션은 전체 부품 번호로 확인합니다. 너트가 PEEK 또는 PVDF라고 해서 모든 접액면이 같은 재질인 것은 아니며, 색상만으로 재질을 판단할 수 없습니다.

04플랜지형 연결과 무엇이 다른가요?

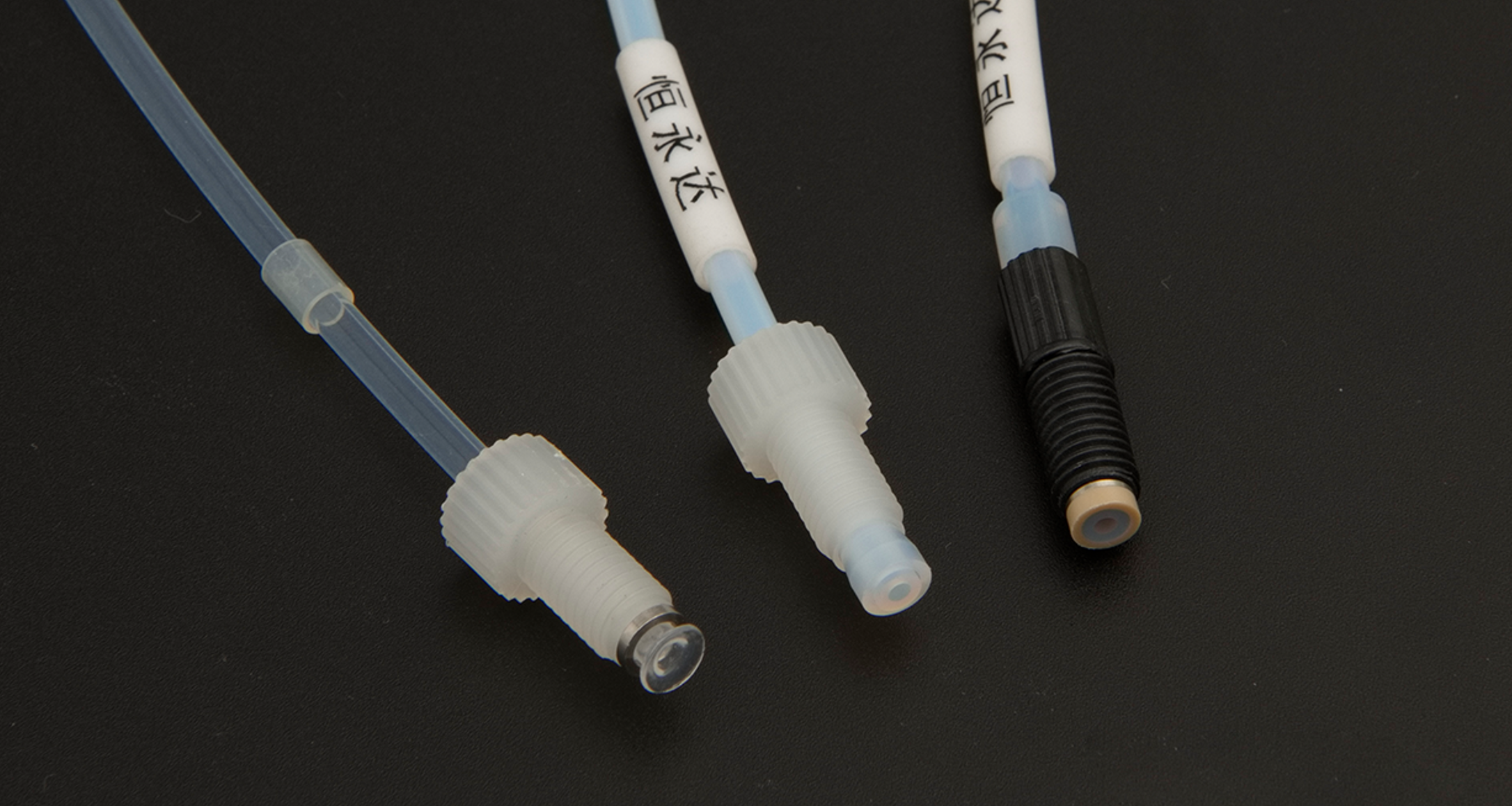

주요 차이는 튜브 끝단 가공과 밀봉 부품입니다. 플랜지형은 미리 성형한 끝단을 너트와 적합한 와셔로 압착합니다. 페룰형은 직각 절단한 튜브와 독립 페룰을 사용합니다. 단순히 작업 수를 비교하기보다 기존 제작 공정과 유지보수 방식을 고려하세요.
비교 항목페룰 연결플랜지형 연결
튜브 준비직각 절단·청소, 사전 플랜지 성형 불필요재질과 치수에 맞는 끝단 플랜지 성형
밀봉 구성튜브, 페룰, 연결 포트튜브 플랜지, 와셔, 평저 포트
확인 사항페룰 시리즈·치수·방향과 튜브 위치플랜지 성형 품질, 와셔 및 밀봉면 접촉
유지보수본문의 페룰은 단회 설치 요건에 따라 교체해당 조립체 지침에 따라 플랜지·와셔·포트 점검
호환 판단나사와 외경뿐 아니라 전체 조립 구조 확인포트와 모든 조합 부품도 확인

검증된 플랜지 성형 공정이 있거나 사전 조립 튜브를 공급한다면 플랜지형을 검토할 수 있습니다. 성형을 생략하고 유지보수 때 페룰을 교체할 수 있다면 페룰형을 검토하세요. 허용 압력, 장기 밀봉 및 재접속 조건은 해당 조합의 사양과 검증 결과로 판단해야 합니다.

관련 내용: 플랜지형 튜브 조립체의 구조와 선정

압축 링 방식도 플랜지 가공 없이 연결할 수 있지만 슬리브, 와셔와 조립 방법은 여기서 다루는 페룰 구조와 다릅니다. 플랜지리스라는 말이 하나의 밀봉 구조를 뜻하지는 않습니다. 세 가지 방식을 비교하려면 경질 튜브 피팅 가이드를 참고하세요.

경질 튜브 피팅 가이드: 플랜지형·페룰형·압축 링형

05적합한 피팅 선정 방법

포트를 정한 다음 튜브 크기와 조합 부품을 선택하세요

포트의 전체 나사 규격과 단면 정보를 확보하여 밀봉 형상을 확인합니다. 실제 튜브 외경으로 너트와 페룰을 선택하고, 내경과 길이로 내부 용적·유동 저항·유량 조건을 검토합니다. 너트의 관통 홀은 튜브 삽입 치수로, 유로 내경과 동일하지 않습니다.

외경 2.5 mm 튜브에 HN6를 사용한다면 적합한 너트 그룹과 CL-0X-25 페룰을 선택한 뒤 나사, 너트·페룰 재질 및 튜브 공차를 확인합니다. 이는 후보 조합이며, 내압·화학적 적합성·장비 내 밀봉은 별도로 확인해야 합니다.

실제 유체와 운전 조건에 맞춰 재질을 선택하세요

유체 성분, 농도, 온도, 접촉 시간과 세척 절차를 명시하고 튜브·페룰·접액 부품을 검토합니다. 압착 후에도 튜브 벽이 유로와 고정 상태를 유지하는지 확인하세요. 내화학성만으로 모든 벽 두께, 외경 공차와 조합이 적합하다고 볼 수 없습니다.

설치 공간과 유지보수 접근성을 확인하세요

밀집 포트에서는 헤드 외경과 간섭을, 하우징 근처에서는 축 방향 공간·출관 방향·공구 접근성을 확인합니다. 피팅 뿌리에 인장, 비틀림, 급격한 굽힘이 집중되지 않도록 여유를 두세요. 정기 유지보수 계획에는 새 페룰과 교체 절차를 포함합니다.
필요 정보확인 목적
포트 나사와 단면도체결 및 밀봉 위치
튜브 재질, 내·외경과 외경 공차치수 적합성과 고정
유체, 농도, 온도와 세척 조건접액 재질 적합성과 사용 조건
지속·최대 압력, 진공 및 기동·정지 주기실제 하중과 검증 조건
포트 간격, 축 방향 공간과 출관 방향설치, 조임, 배관 및 분해 공간
유지보수 주기와 교체 방식예비 부품과 연결 방식의 적합성

06설치와 사용 시 확인 사항

재질에 적합한 커터로 튜브를 직각 절단하고 잔여물을 제거합니다. 눌림·긁힘·변형을 점검한 뒤 페룰 부품 번호, 방향과 튜브 끝 위치를 확인하세요. 안착 상태를 유지하면서 지정 방법으로 조입니다. 해당 모델에 확인된 조임 방법과 토크를 사용하며, 모든 플라스틱 피팅에 같은 값을 적용하지 않습니다.

조립을 바꾸기 전에 원인을 확인하세요

현상우선 점검조치와 재확인
조인 후에도 누설포트 적합성, 페룰 치수·방향, 튜브 안착정지·감압 후 점검하고 손상 부품 교체 및 재시험
피팅 교체 후 유량 감소절단 잔여물, 튜브 압착, 내경 변화, 급격한 굽힘동일 유체·튜브 길이·펌프 조건으로 유량과 압력차 비교
정적 시험은 통과하나 운전 중 누설기동·정지 압력 피크, 온도와 튜브 하중고정과 여유를 확인하고 실제 조건으로 검증
재조립 후 누설사용한 페룰 변형, 튜브 손상, 포트 오염단회 설치용 새 페룰 준비 후 튜브 점검·조립

이 현상은 점검의 출발점이지 원인을 확정하는 근거가 아닙니다. 유량 감소는 피팅 종류가 아니라 튜브 내경, 잔여물 또는 굽힘 때문일 수도 있습니다. 비교 조건을 유지해야 조립이나 규격 변경의 효과를 판단할 수 있습니다.

페룰 교체와 너트 재사용을 구분하세요

본문에서 다루는 페룰은 단회 설치 조건으로 사용하며, 재설치 시 영구 변형이 발생할 수 있습니다. 유지보수에는 적합한 새 페룰을 준비하세요. 튜브 고정 부위의 손상·변형을 확인하고 필요하면 끝단을 재처리합니다. 너트의 나사와 하중 지지 부위는 별도로 검사하여 재사용 여부를 판단합니다. 밀봉 부품 교체가 전체 피팅 폐기를 뜻하지는 않습니다.

실제 유로에서 전체 연결을 검증하세요

유체, 온도와 압력을 정한 뒤 누설, 튜브 이동과 유량을 측정하며 흡입측은 공기 유입도 확인합니다. 이후 실제 기동·정지, 압력 맥동, 온도 변화와 운동을 시험하고 시간·횟수·허용 누설을 기록하세요. 정적 압력 유지 시험 통과만으로 장비의 모든 운전 조건이 검증되지는 않습니다.

허용 압력은 너트·페룰·튜브·포트의 전체 조합으로 결정해야 합니다. 전용 고압 피팅의 수치를 HN, HN6, HNF, HNF6에 적용하거나 너트 재질만 강화하여 유로 전체의 허용 압력이 높아진다고 판단하면 안 됩니다.

07자주 묻는 질문

플랜지리스 피팅은 항상 공구 없이 설치하나요?

아닙니다. 손 조임, 전용 비트 또는 토크 공구 사용 여부는 구성별로 다릅니다. 플랜지리스는 끝단 성형을 생략한다는 뜻이지 모든 모델을 손의 감각만으로 설치할 수 있다는 뜻은 아닙니다.

튜브 외경이 같으면 CL-0과 CL-0X를 바꿔 써도 되나요?

외경만으로 판단할 수 없습니다. 형상이 다르므로 너트와 포트에도 맞아야 합니다. 전체 부품 번호와 승인된 조합을 확인하세요. 시험 체결이나 추가 힘으로 호환성을 증명할 수 없습니다.

컴팩트 피팅은 표준 널링형보다 내압이 높나요?

외형만으로는 판단할 수 없습니다. 컴팩트 헤드는 설치 공간과 관련되며, 허용 압력은 페룰·튜브·포트·온도·조립 조건에도 좌우됩니다. 정확한 조합의 사양을 확인하고 검증해야 합니다.

외경이 모두 1.6 mm여도 내경이 다르면 선정에 영향이 있나요?

있습니다. 외경은 너트와 페룰의 치수 매칭에, 내경은 유동 저항·용적·벽 두께에 영향을 줍니다. 압착 후 벽 상태와 실제 유량·압력·유체 조건까지 확인해야 합니다.

장비 튜브에 맞는 피팅이 필요한가요?

포트 도면, 튜브 재질과 내·외경, 유체, 온도, 압력 및 유지보수 요건을 제공하면 시리즈·페룰 조합과 샘플 검증 계획을 확인할 수 있습니다.
