미세유체 튜브 피팅 선정 가이드: 플랜지, 페룰, 스냅 링 및 튜브 조립체
선정 핵심: 포트 구조, 튜브 외경과 유체를 먼저 확인한 뒤 압력, 정비 빈도와 튜브 끝단 가공 조건을 검토합니다. 플랜지형은 끝단 플랜지를 평저 밀봉면에 밀착시키고, 페룰형은 조일 때 튜브를 잡으며, 스냅 링형은 슬리브와 밀봉 링으로 연결부를 구성합니다. 나사와 튜브 지름이 같아도 호환성을 단정할 수 없습니다.
이 가이드는 장비 개발, 유체 회로 설계 및 정비 담당자를 위한 자료입니다. 밀봉 구조, 인터페이스 치수, 유체, 압력과 분리 요구를 바탕으로 후보를 정하고, 회로 예시를 통해 튜브·차광·기계적 보호를 함께 선정하는 방법을 설명합니다.
01세 가지 튜브 피팅은 어떻게 밀봉하나요?
플랜지형, 페룰형과 스냅 링형은 끝단 고정 및 밀봉 구조가 다릅니다. 끝단 가공 방법과 밀봉면 위치를 먼저 확인한 후 피팅과 부품의 조합을 검토합니다.

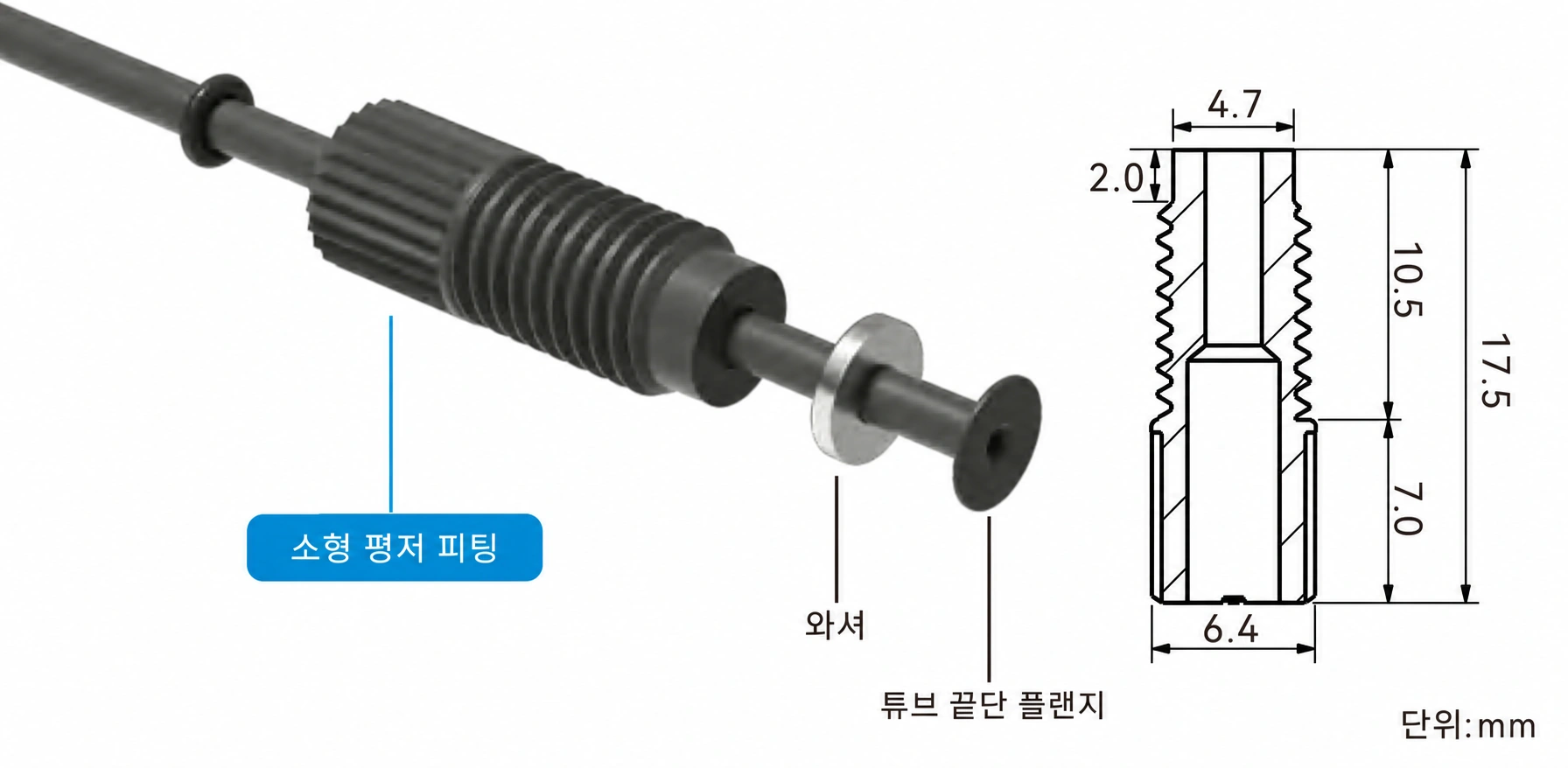

플랜지형: 끝단 플랜지가 평저 밀봉면에 밀착
FEP, PTFE 등 플랜지 가공이 가능한 튜브의 끝단을 먼저 성형한 후 맞는 와셔와 피팅을 조립합니다. 이 구조에서 와셔는 끝단 플랜지와 피팅 몸체 사이에 위치하여 플랜지를 지지하고 압축력을 전달합니다. 피팅을 조이면 플랜지가 포트의 평평한 바닥에 밀착되어 밀봉됩니다.

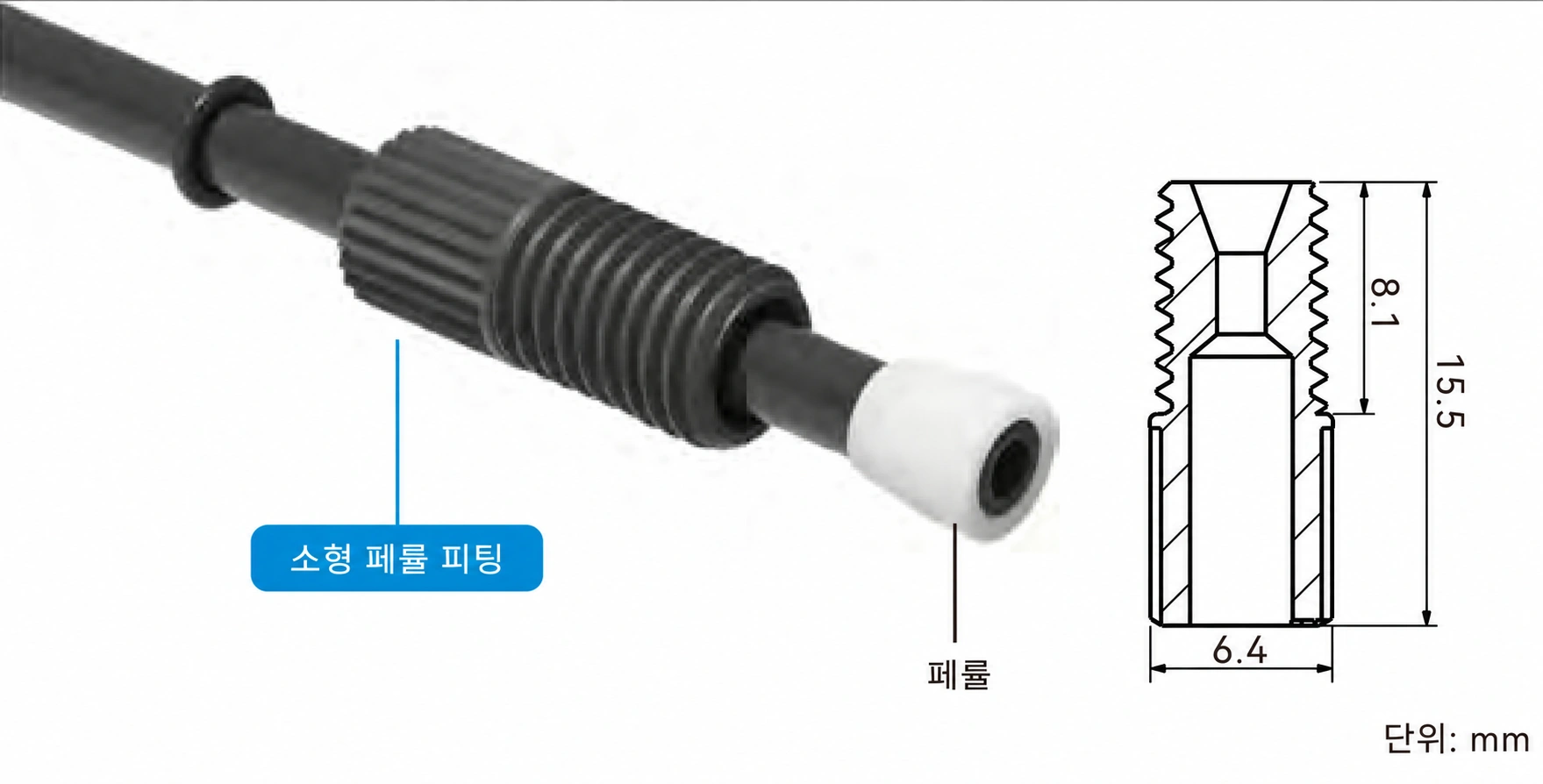

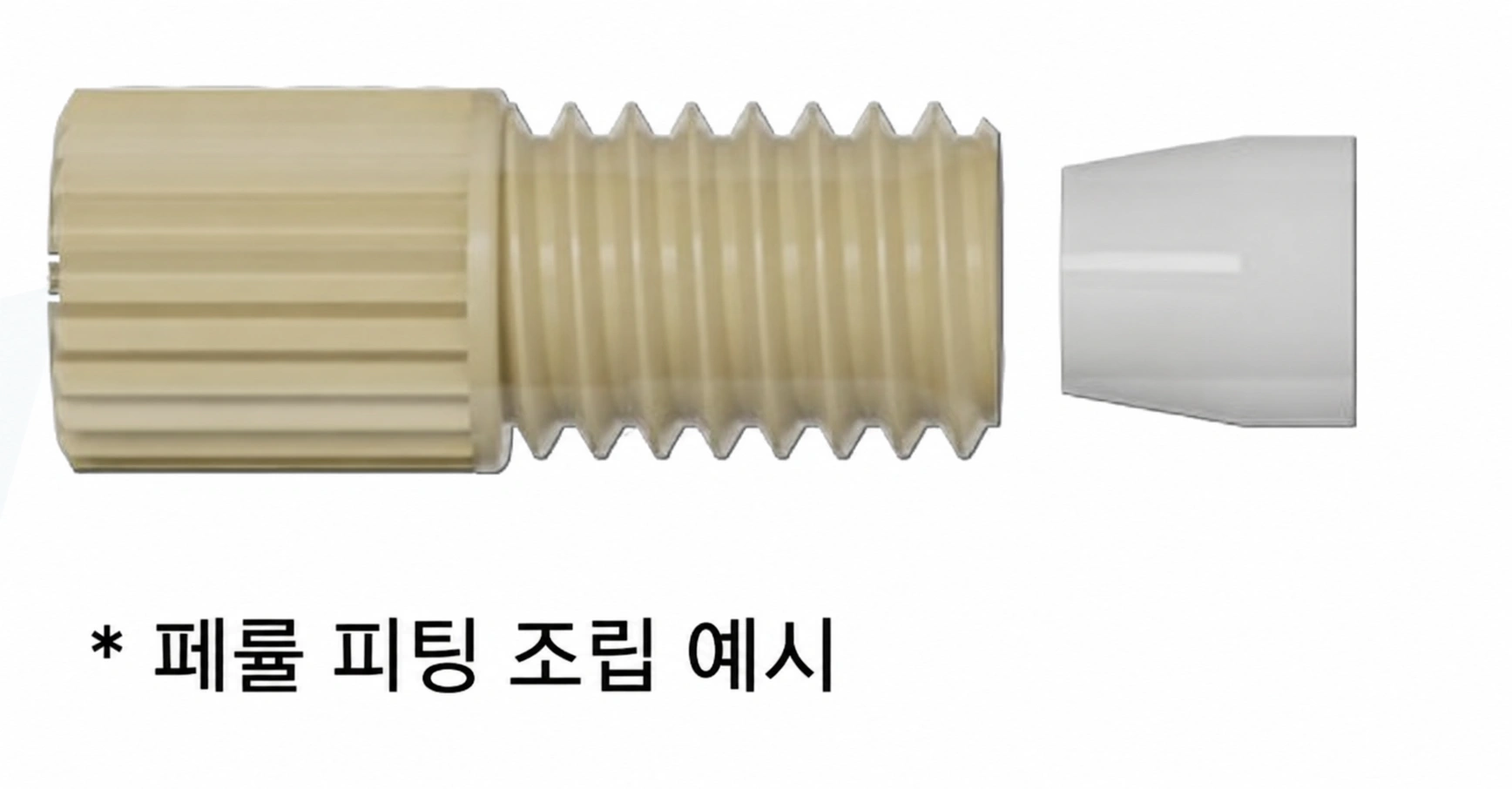

페룰형: 조임으로 튜브를 고정하고 포트 바닥에서 밀봉
끝단 플랜지 가공이 필요하지 않습니다. 직각으로 절단한 튜브에 피팅과 맞는 페룰을 끼우고 지침에 따라 위치를 맞춥니다. 조일 때 페룰이 튜브 외벽을 감싸고 포트 밀봉면과 결합합니다. 설치 전에 페룰 치수, 방향과 적용 피팅 시리즈를 확인합니다.

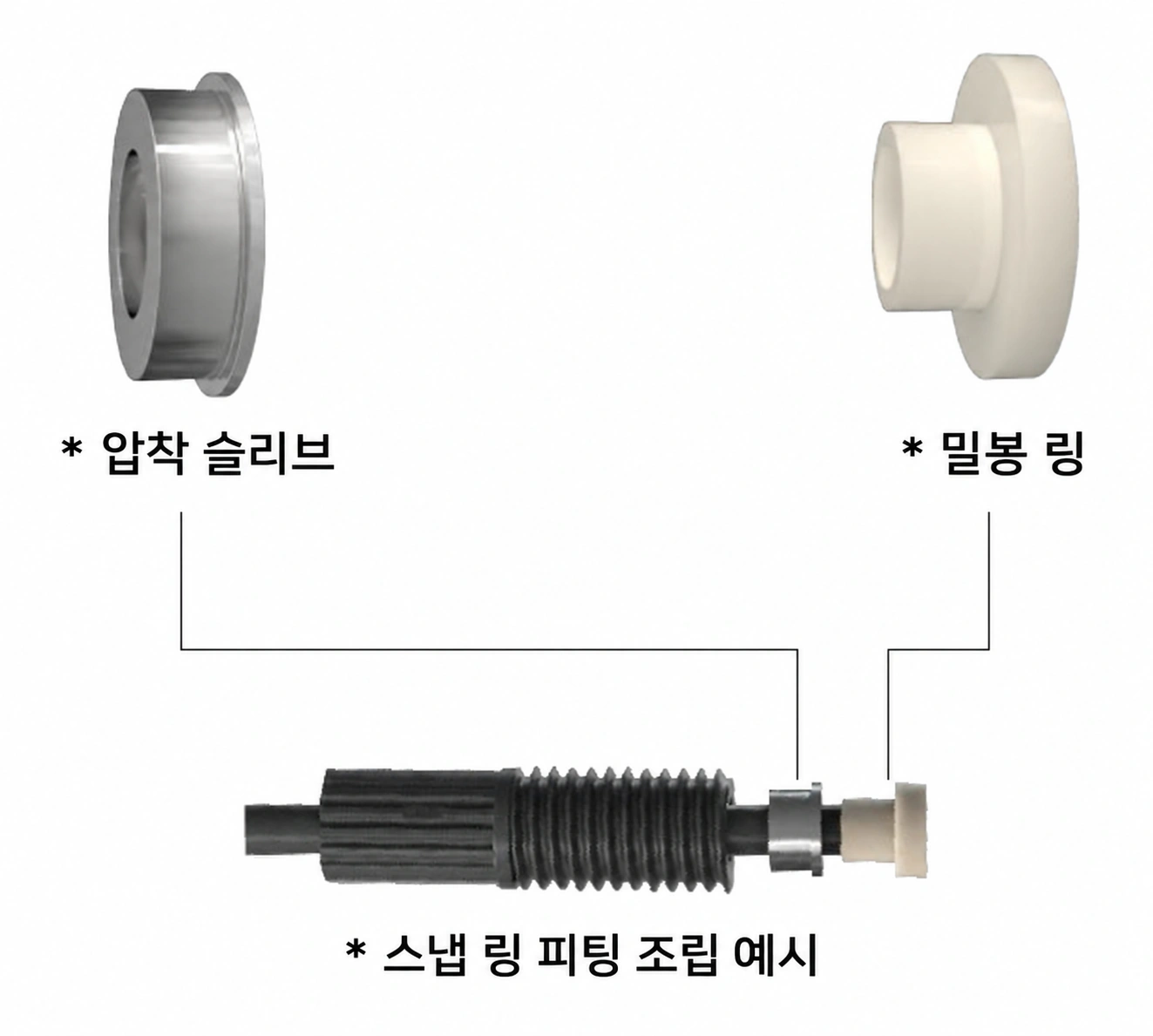

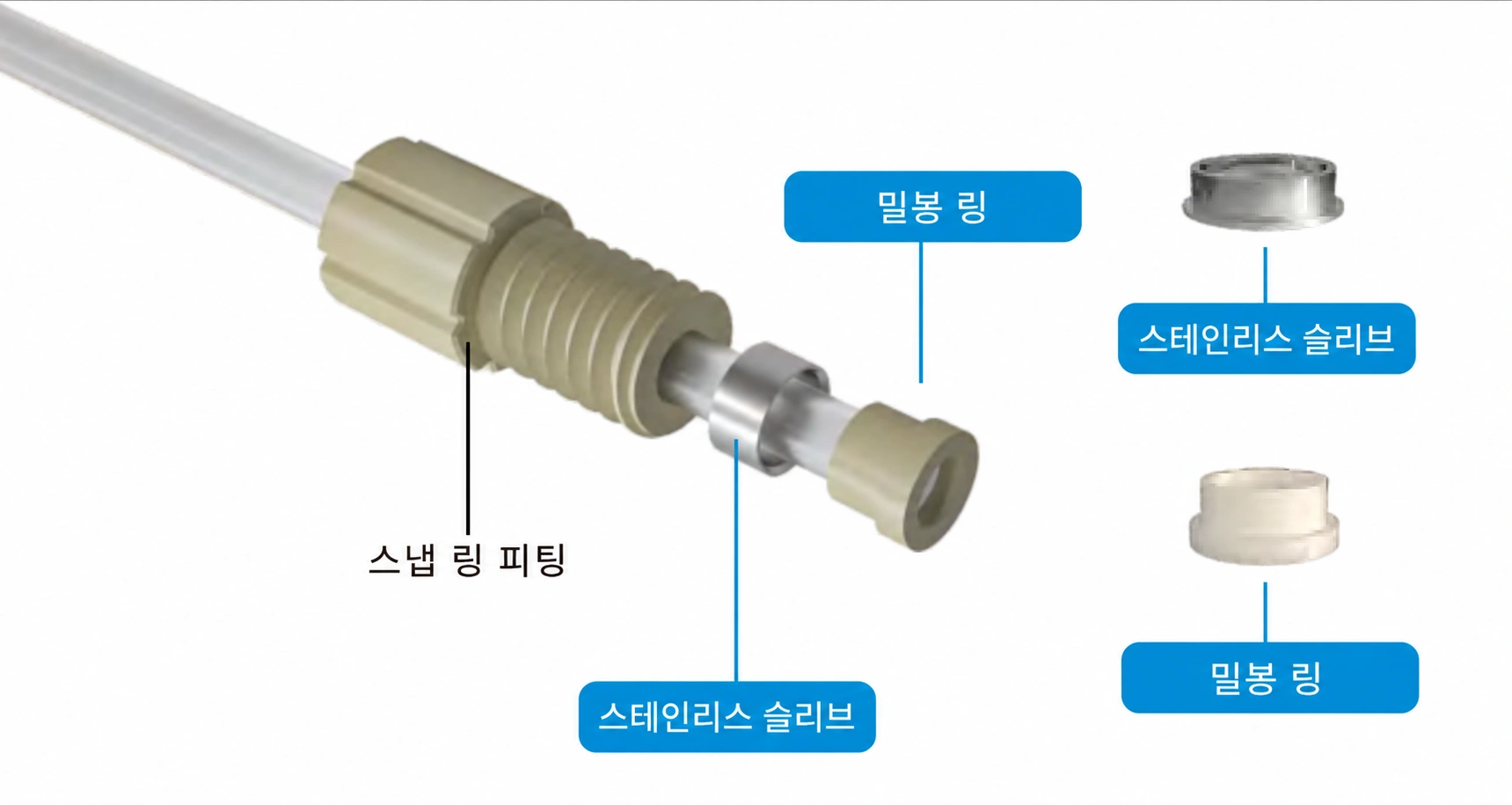

스냅 링형: 슬리브와 밀봉 링으로 끝단 조립체 구성
피팅, 압착 슬리브와 밀봉 링을 차례로 끼웁니다. 튜브 끝과 링 끝면을 일치시킨 후 해당 조립 방법으로 압착합니다. CL-1S 키트는 PEEK 밀봉 링과 스테인리스 슬리브로 구성되며 해당 HSF6 피팅과 함께 끝면을 밀봉합니다. 연결 시 피팅이 튜브와 독립적으로 회전하여 조임에 따른 튜브 비틀림을 줄입니다.
스냅 링 부품은 해당 모델의 조립 지침을 따릅니다. 사전 압착 단계와 전용 공구는 개별 키트 요구에 따라 확인합니다.
선정 참고: 페룰형과 스냅 링형은 모두 플랜지 가공이 불필요하지만 부품과 조립 방식이 다릅니다. 피팅, 페룰 또는 스냅 링 부품의 조합을 확인해야 하며 나사와 지름만 같다고 직접 교체하면 안 됩니다.
02각 구조의 장점과 재사용 제한은 무엇인가요?
안정된 플랜지 가공 공정이 있으면 플랜지형, 가공 없이 조립하려면 페룰형, 사전 조립 및 정비 중 분리가 필요하면 스냅 링형을 검토합니다. 완성 조립체를 다시 연결할 수 있는지와 분리한 밀봉 부품을 다시 설치할 수 있는지는 별도로 확인해야 합니다.
플랜지형: 사전 조립에 적합하며 끝단 성형 품질이 중요
플랜지를 가공하면 연결 위치가 정해져 사전 제작과 조립이 쉬워집니다. 한계는 성형 공정, 끝면 평탄도와 포트 바닥 형상에 있습니다. 손상된 플랜지, 과도한 압축 또는 맞지 않는 원추형 바닥은 밀봉면의 안정적인 접촉을 방해합니다. 다시 연결하기 전에 플랜지와 와셔를 점검합니다.
페룰형: 초기 조립이 간편하지만 1회 설치 제한 준수
직각 절단한 튜브를 플랜지 가공 없이 조립할 수 있습니다. 본문에 설명된 페룰은 1회 설치용이며 재설치하면 비가역적 소성 변형이 발생할 수 있습니다. 정비 시 맞는 새 페룰을 준비합니다.
기존 튜브와 페룰을 유지한 채 재연결하려면 해당 조합의 서면 재사용 지침을 먼저 확보합니다. 피팅 너트 자체의 재사용 여부는 상태와 조립 요구에 따라 별도로 판단합니다.
스냅 링형: 반복 연결이 가능해도 끝단 조립체 점검 필요
HSF6와 맞는 스냅 링 키트로 구성한 완성 끝단 조립체는 지침에 따라 반복 분리·연결할 수 있어 정비가 필요한 사전 제작 회로의 후보가 됩니다. 매번 상태를 점검하고 허용 횟수와 수명은 실제 조합 및 운전 조건으로 확인합니다. 사용한 슬리브를 빼서 새 튜브에 압착하려면 해당 키트가 재압착을 허용하는지 별도로 확인해야 합니다.
| 선정 항목 | 플랜지형 | 페룰형 | 스냅 링형 |
|---|---|---|---|
| 최초 끝단 가공 | 플랜지 성형 및 맞는 와셔 필요 | 직각 절단 후 맞는 페룰 조립 | 직각 절단 후 슬리브와 링 위치 설정 |
| 분리 및 재연결 | 플랜지와 와셔가 온전할 때 지침에 따라 연결 | 1회 설치 제한에 따라 페룰 교체 | 완성 조립체를 지침에 따라 반복 연결 |
| 주요 점검 사항 | 플랜지 평탄도와 포트 바닥 형상 | 페룰 규격, 방향 및 변형 | 압착 위치, 방향 및 끝단 일치 |
| 우선 검토할 요구 | 기존 성형 공정 또는 공급업체 사전 제작 | 플랜지 가공 없는 조립 및 정비 중 페룰 교체 | 사전 제작 튜브와 정비 분리 |
부품 조합: HN / HN6는 CL-0X, HNF / HNF6는 CL-0과 조합합니다. 구매 시 피팅 시리즈와 페룰 모델을 각각 확인합니다.
03압력, 진동과 정비 요구로 후보를 어떻게 줄이나요?
| 확정된 조건 | 다음 선정 단계 |
|---|---|
| 포트와 튜브 외경 확정 | 나사, 평저/원추형 바닥, 밀봉 위치와 삽입 깊이를 확인하고 형상이 맞지 않는 조합을 제외합니다. |
| 플랜지 공구 또는 안정된 공정 없음 | 플랜지 가공이 없는 연결 또는 공급업체의 사전 제작 플랜지 튜브를 검토합니다. |
| 정비 시 반복 분리 필요 | 재연결을 허용하는 플랜지 또는 스냅 링 조립체와 재사용 조건을 검토합니다. 페룰형은 교체 비용을 포함합니다. |
| 지속 압력, 온도 또는 맥동 요구 | 해당 모델·튜브·포트 조합의 데이터를 요청합니다. 자료가 부족한 조합은 검증 대기 후보로 유지합니다. |
| 기구와 함께 움직이는 튜브 | 배선 경로, 이동 여유, 굽힘 반경과 변형 완화를 검토하여 동적 하중이 피팅 뿌리에 집중되지 않게 합니다. |
분리가 드문 진공 흡입 구간은 기밀성, 튜브 찌그러짐 저항과 인터페이스를 먼저 점검합니다. 정기적으로 분리하는 구간은 완성 끝단 조립체의 재연결 조건과 밀봉 부품 교체 비용을 비교합니다. 이동 기구 주변은 이동 여유, 가이드와 하중 완화를 별도로 설계합니다.
후보 선정 후 실제 고장 위험 검증
| 실제 운전 조건 | 주요 위험 | 검증 항목 |
|---|---|---|
| 장시간 지속 압력 | 재료 크리프 및 고정력 변화 | 예정 유체와 최고 운전 온도에서 프로젝트가 정한 시간 동안 압력을 유지하고 누설, 이동 및 이탈을 확인합니다. |
| 기동·정지와 압력 맥동 | 반복 하중에 따른 풀림 또는 피로 | 압력 피크와 반복 조건을 기록하고 시험 전후 밀봉 상태를 확인합니다. |
| 음압 흡입 | 미세 공기 누설, 기포 및 튜브 벽 변형 | 기밀성과 찌그러짐 저항을 확인하고 기포가 생기면 원인을 추적합니다. |
| 진동 및 장비 이동 | 끝단에 집중되는 인장과 마모 | 고정점과 하중 완화를 검증하고 진동 후 풀림 및 누설을 확인합니다. |
| 주기적 분리 | 플랜지, 링 또는 페룰 손상 | 분리 절차, 검사 방법과 교체 기준을 정한 후 정비한 연결부를 검증합니다. |
이를 장비 검증 계획에 포함하고 온도, 지속·피크 압력, 음압 조건, 반복 횟수와 허용 누설을 명시합니다. 모델의 적합성은 해당 사양과 시험 결과로 판단합니다.
고압 회로는 별도로 선정해야 합니다. 제품 안내서의 최대 내압 34 MPa는 전용 고압 피팅에 해당하며 본문의 일반 플랜지·페룰·스냅 링 구조에는 적용되지 않습니다. 실제 허용 압력은 해당 온도, 튜브와 설치 조건의 개별 모델 정격을 따릅니다.
04FEP와 PTFE 튜브는 어떻게 고르며 언제 차광이 필요한가요?
외경은 피팅 치수 적합성을, 내경과 길이는 유동 저항 및 내부 체적을, 재질은 유체 및 기계 조건 적합성의 기본을 결정합니다. 작동액과 세정액의 조성, 농도, 최고 온도와 접촉 시간을 확인한 뒤 튜브와 접액 밀봉 재질을 선정합니다.
| 튜브 재질 | 주요 특징 | 관찰 및 차광 | 선정 핵심 |
|---|---|---|---|
| FEP | 본래 색상의 튜브는 비교적 투명하여 회로 관찰 가능 | 액체와 기포 관찰에 유리하며 광민감 유체는 추가 차광 검토 | 유체, 벽 두께, 압력과 굽힘 조건을 확인합니다. UV 노화 저항성이 UV 차단을 의미하지는 않습니다. |
| PTFE | 높은 화학적 불활성, 낮은 마찰계수 및 플랜지 가공 가능 | 본래 색상, 검정 및 특정 투명 규격 제공 | 색상과 투명도는 모델별로 확인하고 검정 튜브의 차광도 파장과 벽 두께별로 검증합니다. |
FEP와 PTFE는 일정한 유연성이 있으며 규격별 최소 굽힘 반경을 지켜야 합니다. 연속 운동 구간은 꺾임, 마모와 피로도 검토합니다. 정적 굽힘 가능성을 반복 굽힘 적합성으로 간주하면 안 됩니다.
외경 2.5 mm 튜브의 후보 규격은 무엇인가요?
| 튜브 모델 | 재질 / 색상 | 외경 / 내경 | 선정 검토 사항 |
|---|---|---|---|
| BFT03008 | FEP / 본래 색상 | 2.5 / 1.5 mm | 기포 관찰용 치수 후보이며 차광은 별도로 설계합니다. |
| TH2-PTFE-B-15-25 | PTFE / 검정 | 2.5 / 1.5 mm | 검정 튜브 후보이며 민감 파장의 차광 효과를 측정해야 합니다. |
표의 두 모델은 모두 외경 2.5 mm, 내경 1.5 mm 후보이며 유체, 압력과 차광 요구를 추가로 검토해야 합니다. 투명 PTFE TH2-PTFE-T-20-32도 있으며 치수와 적용 조건은 별도로 확인합니다.
차광과 기포 관찰이 모두 필요하면 어떻게 하나요?
투명 튜브 전체에 차광 외피를 적용하거나 제어된 위치에 짧은 관찰 구간을 두고 정상 운전 중 덮는 방식을 검토합니다. 피팅 주변 노출부, 정비 중 덮개 개방과 실제 조명을 포함하여 평가합니다. 민감 파장, 투과율, 노출 시간과 유체 안정성 결과로 판단합니다.
05마모, 굽힘과 이동 튜브는 어떻게 보호하나요?
| 위험 위치 | 권장 조치 | 검증 핵심 |
|---|---|---|
| 금속 모서리나 브래킷과 접촉 | 경로 변경, 매끄러운 가이드 또는 내마모 외피 추가 | 모서리 접촉, 외피 이동 및 고정점의 튜브 압착 손상. |
| 피팅 뿌리의 급격한 굽힘 | 완만한 굽힘 가이드 설치, 구조에 따라 제한 슬리브 또는 꺾임 방지 스프링 검토 | 최소 굽힘 반경, 국부 꺾임과 보호부 끝의 새로운 응력 집중. |
| 이동 부품의 주기적 변위 | 이동 여유, 가이드와 하중 완화 제공, 적합한 경우 코일 복귀 튜브 검토 | 스트로크, 인장력, 최대 신장과 운동 반복 수명. |
| 진동으로 피팅에 인장 발생 | 적절한 위치에 고정 클립을 설치하고 너무 가까운 강성 구속은 피함 | 고정점 마모, 끝단 이동, 진동 후 누설과 풀림. |
| 유체 차광 필요 | 차광 튜브 또는 외피 선택 및 연결 주변 노출부 차폐 | 민감 파장 투과율과 정비 후 차광 완전성. |

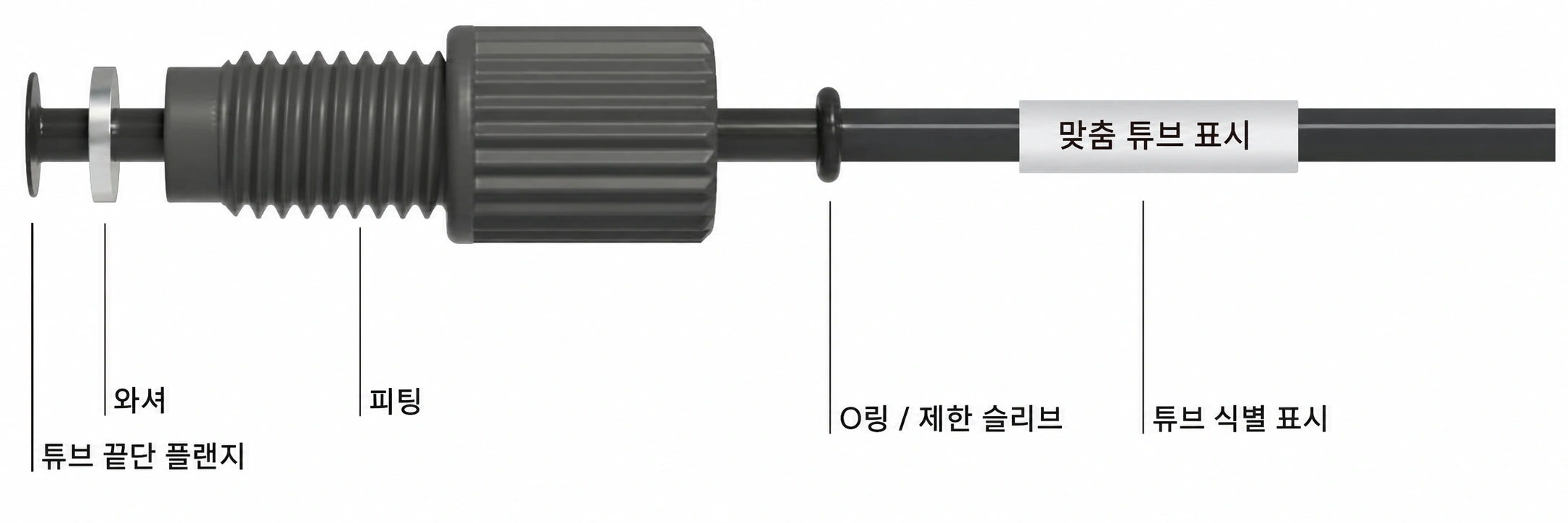

FOREACH 사전 제작 조립체는 그림의 O링, 제한 슬리브와 식별 표시 구성을 참고할 수 있습니다. 내마모 외피, 꺾임 방지 스프링 또는 코일 복귀 튜브는 공간, 스트로크와 하중에 맞춰 설계하고 구체적 형태 및 공급 범위를 별도로 확인합니다.
내마모 외피, 꺾임 방지 구조와 이동 여유는 각각 마찰, 급격한 굽힘과 당김 위험을 줄이며 튜브 내부의 허용 운전 압력을 높이지 않습니다.
06하나의 유체 회로에서 피팅과 튜브 조립체를 어떻게 선정하나요?
예시 조건: 튜브 외경 2.5 mm, 나사 M6×1, 정비 중 분리 필요, 일부 구간은 이동 기구 근처에 위치합니다. 광민감 유체이면 차광도 필요합니다. 이 조건으로 부품과 튜브를 선정한 후 확정 전 확인할 운전 조건을 정리합니다.
포트, 운전 조건과 정비 방식 먼저 확인
- 포트 확인. M6×1은 나사만 나타내므로 평저 밀봉면, 구멍 깊이, 끝단 위치와 조립 공간도 확인합니다.
- 유체와 회로 확인. 작동액·세정액 조성, 온도, 목표 유량, 길이와 허용 압력 강하를 제시하여 내경 1.5 mm의 적합성을 평가합니다.
- 정비 방식 확인. 끝단 조립체를 유지하려면 플랜지형과 스냅 링형을 비교하고, 페룰형은 새 페룰 교체를 정비 절차에 포함합니다.
| 후보 방식 | 모델 및 조합 치수 | 성립 조건 및 추가 확인 |
|---|---|---|
| 방안 1: 플랜지 사전 제작 튜브 | HFL-M6-25-PV-B: M6×1, 외경 2.5 mm, PVDF, 검정. M6 / 2.5 mm 튜브용 WS 와셔 치수 계열은 WS-46-26을 참고합니다. | 검증된 플랜지 가공 공정이 필요합니다. 조립 조건에 맞는 와셔 재질을 선택하고 포트 및 전체 조립체의 허용 압력을 확인합니다. |
| 방안 2: 스냅 링 사전 제작 튜브 | HSF6-M6-32-PS-B + CL-1S-25: M6×1 피팅과 2.5 mm 키트 조합이며 PEEK 밀봉 링과 스테인리스 슬리브로 구성됩니다. | 해당 HSF6 사양은 2.0 / 2.5 / 3.0 / 3.2 mm 튜브에 적용되며 예시에서는 2.5 mm 키트를 사용합니다. 지침에 따라 위치를 맞추고 압착합니다. |
튜브, 차광과 이동 구간 보호 선정
기포 관찰에는 본래 색상 FEP BFT03008과 유체에 맞는 차광 외피를 검토합니다. 검정 튜브는 TH2-PTFE-B-15-25와 실제 차광 효과를 검증합니다. 둘 다 외경 2.5 mm, 내경 1.5 mm 후보이며 유체 호환성과 허용 압력은 각각 확인합니다. 이동 기구 주변에는 고정, 이동 여유와 가이드가 필요합니다.
후보 목록과 최종 검증 완료
피팅 모델, 부품, 튜브와 보호 방식을 기록합니다. 지속·피크 압력, 음압, 온도, 유체 호환성, 허용 압력 강하와 분리 빈도를 정한 후 도면과 샘플을 검토합니다. 허용 운전 압력과 수명은 전체 조합 및 실제 조건으로 확인합니다.
확정 전에 밀봉, 진공 기밀, 분리·재연결, 운동 마모와 차광을 인수 검증 계획에 포함합니다. 시험 조건과 결과를 기록한 후 최종 자재 목록, 조립 공정 및 정비 교체 규칙을 정합니다.
07자주 묻는 질문
누설이 생기면 더 조이거나 나사 접착제를 넣으면 되나요?
정지·감압 후 누설 위치를 찾고 포트, 끝단과 밀봉 부품을 점검합니다. 세 구조는 끝단 또는 부품으로 밀봉하며 나사는 주로 압축력을 제공합니다. 더 조이면 플랜지, 페룰 또는 링이 손상될 수 있습니다. 손상된 나사, 밀봉면이나 튜브 끝단은 모델 지침에 따라 교체하고 재시험합니다. 지침이 허용하지 않는 접착제, 나사 테이프나 풀림 방지 와셔는 삽입 깊이, 재질 적합성과 청정도를 바꿀 수 있으므로 추가하지 않습니다.
정적 검사에서는 새지 않는데 펌프나 튜브가 움직이면 왜 새나요?
정적 검사는 당시 압력, 온도와 하중만 확인합니다. 기동·정지와 압력 맥동을 기록하고 피팅 뿌리의 인장, 비틀림과 급격한 굽힘을 점검합니다. 경로, 고정점과 이동 여유를 확인한 후 실제 유체·온도·운동으로 문제를 재현합니다. 조정 전후 누설, 끝단 이동과 유량을 비교합니다. 정적 보압 시험 1회 통과만으로 장비 조건 전체를 검증한 것은 아닙니다.
페룰 피팅 교체 후 유량이 줄면 플랜지형으로 바꿔야 하나요?
유량 감소만으로 페룰형을 배제하면 안 됩니다. 내경과 피팅 통로, 절단면 버, 삽입 위치, 급격한 굽힘과 과도한 끝단 압착을 확인합니다. 동일 유체·온도·길이·펌프 조건에서 유량과 차압을 비교한 후 조립, 치수 또는 구조 변경을 결정합니다. 외경이 같아도 내부 유로와 저항은 다를 수 있습니다.
물 시험은 정상이었는데 작동액이나 세정액으로 바꾸면 왜 새나요?
물 시험은 실제 유체 호환성 검증을 대신하지 못합니다. 작동액, 세정액과 잔류 혼합액을 나열하고 조성, 농도, 온도와 시간에 따라 튜브·피팅·밀봉재를 각각 확인합니다. 팽윤, 경화, 균열 또는 치수 변화가 있으면 원인을 찾고 부적합 부품을 교체한 뒤 밀봉과 유량을 다시 검증합니다. 내산·내알칼리 또는 내용제라는 일반 설명만으로 결정하면 안 됩니다.
정비 후 기존 페룰, 스냅 링 키트와 피팅을 다시 써도 되나요?
완성 끝단 조립체의 재연결과 분리한 부품의 재압착을 구분해야 합니다. 본문 페룰은 1회 설치 기준으로 새 부품을 준비하며 기존 튜브와 페룰의 재연결은 해당 조합의 서면 지침이 필요합니다. 스냅 링 조립체가 재연결 가능해도 슬리브와 링을 새 튜브로 옮길 수 있다는 뜻은 아닙니다. 피팅은 나사, 외관과 조립 상태를 별도로 점검하고 정비 후 재시험합니다.
검정 튜브로 바꾸면 차광과 노화 문제가 모두 해결되나요?
색상만으로 판단할 수 없습니다. 차광은 민감 파장, 벽 두께와 투과율로 검증하고 균열·수명은 유체, 온도, 맥동과 반복 굽힘을 별도로 조사합니다. 검정 튜브나 외피는 재질 호환성과 운동 수명 검증을 대신하지 못합니다. 기포 관찰도 필요하면 제어된 짧은 관찰 구간이나 열 수 있는 차광 구조를 검토하고 운전 중 및 정비 후 차광 완전성을 검증합니다.
