微流体硬管接头选型指南：法兰、卡箍、卡环与管组件
选型要点：先核对端口结构、管外径和介质，再按压力、维护频率与管端加工条件筛选。法兰式依靠管端翻边贴合平底密封面；卡箍式在旋紧时夹持管体；卡环式由压套与垫圈形成连接组件。螺纹与管径相同，仍不能直接认定兼容。
本文面向设备研发、液路设计与维护人员，从密封结构、接口尺寸、介质、压力和拆接要求出发，逐步建立候选清单，再用一条液路说明管材、遮光和机械保护如何组合选择。
01三种硬管接头分别如何实现密封？
法兰式、卡箍式和卡环式接头采用不同的管端固定与密封结构。选型时先确认管端如何加工、密封面位于何处，再核对接头与配套零件。

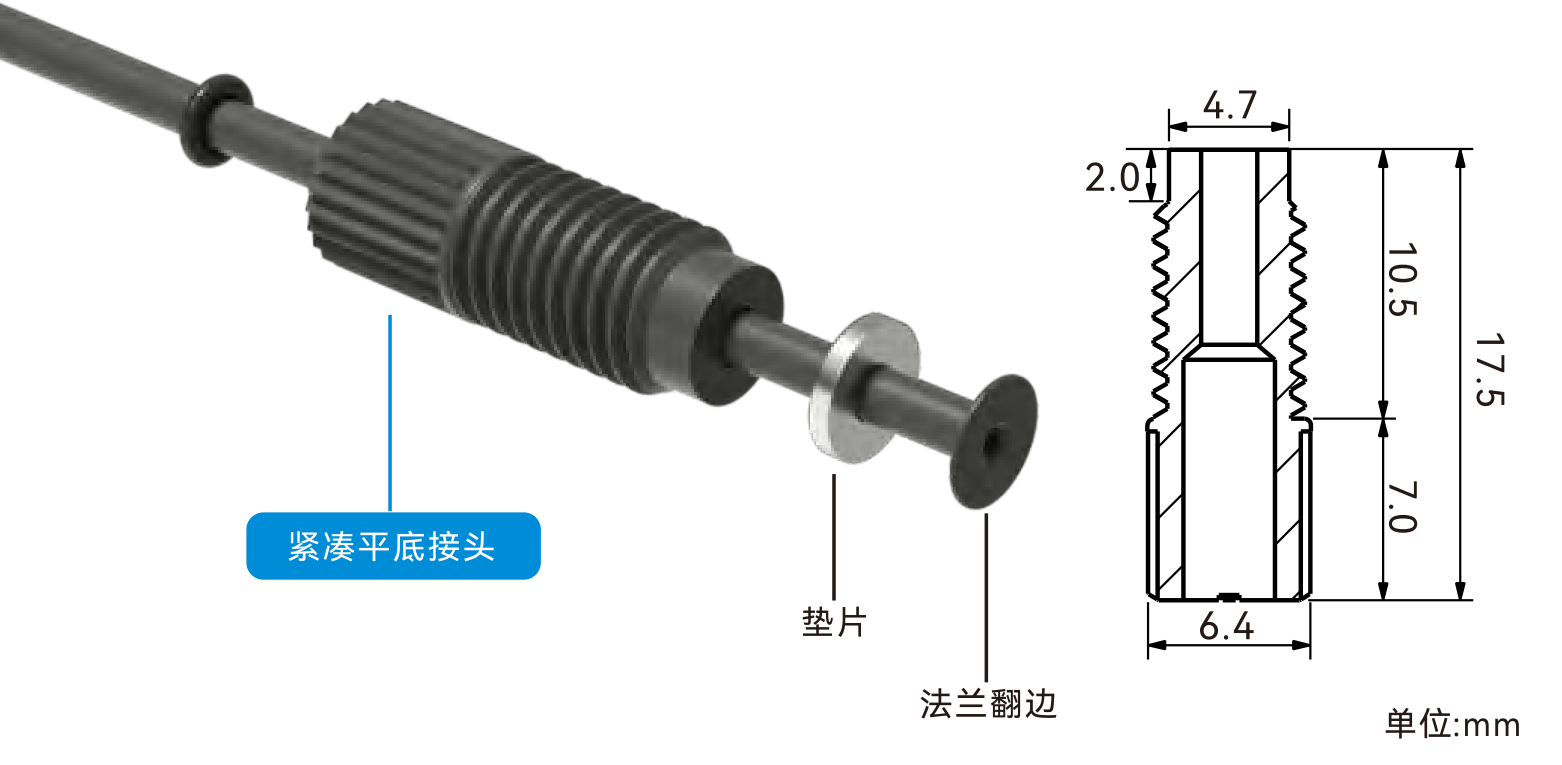

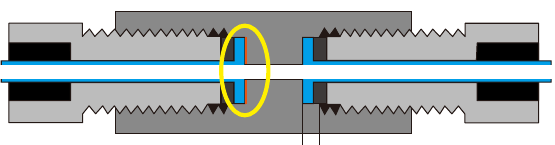

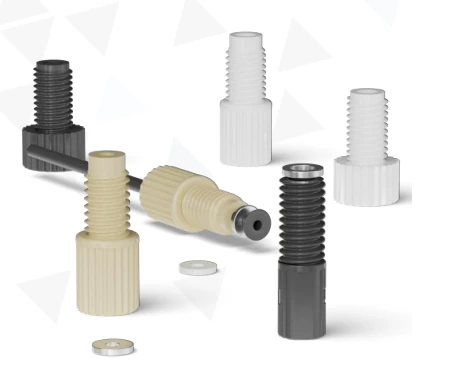

法兰式：由管端翻边贴合平底密封面
FEP、PTFE 等适合翻边的管材先加工出管端法兰，再与配套垫片和接头装配。在上述结构中，垫片位于管端翻边与接头基体之间，用于支承翻边并传递压紧力；旋紧接头后，翻边贴合端口平底面形成密封。

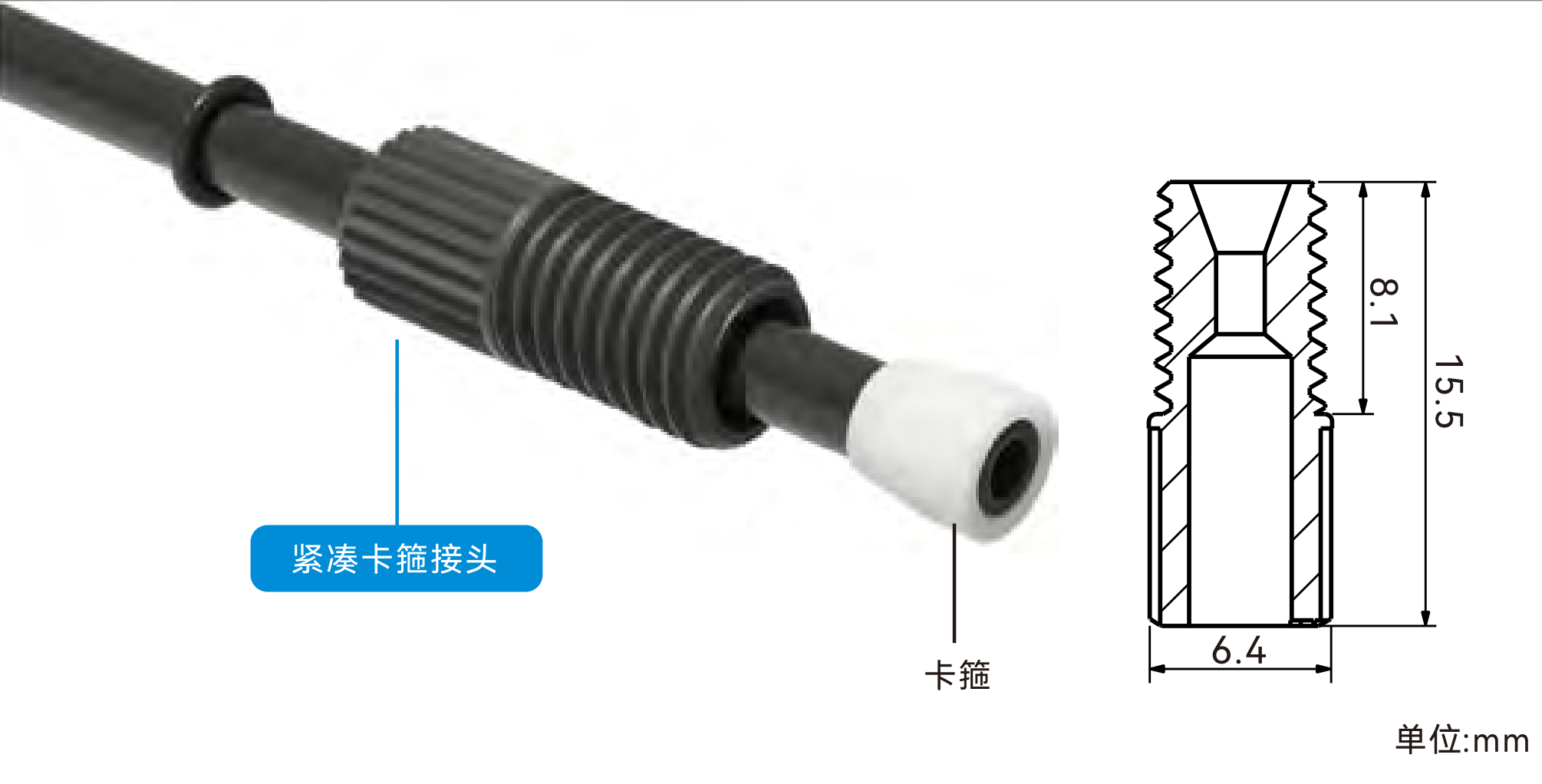

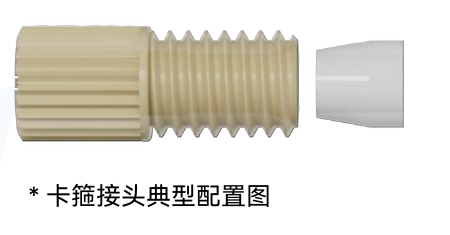

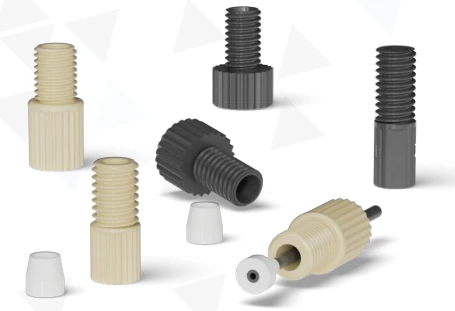

卡箍式：旋紧时夹持管体并形成底面密封
管端无需翻边。将接头与配套卡箍套入平切的管材，按装配要求定位；旋紧接头时，卡箍受压抱紧管外壁，并与端口密封面配合。安装前应核对卡箍尺寸、方向及适配的接头系列。

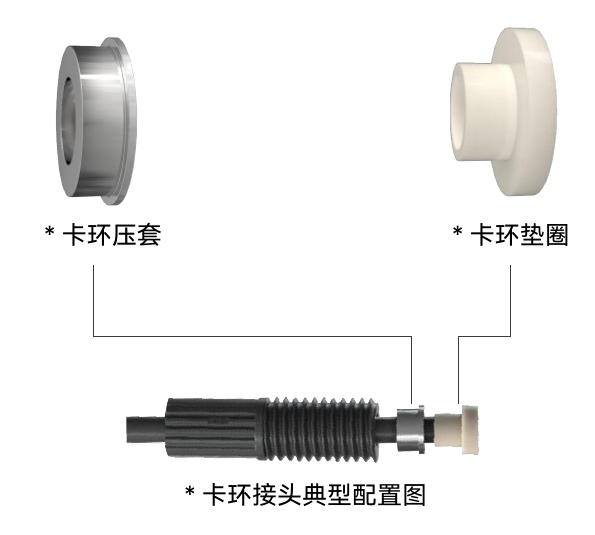

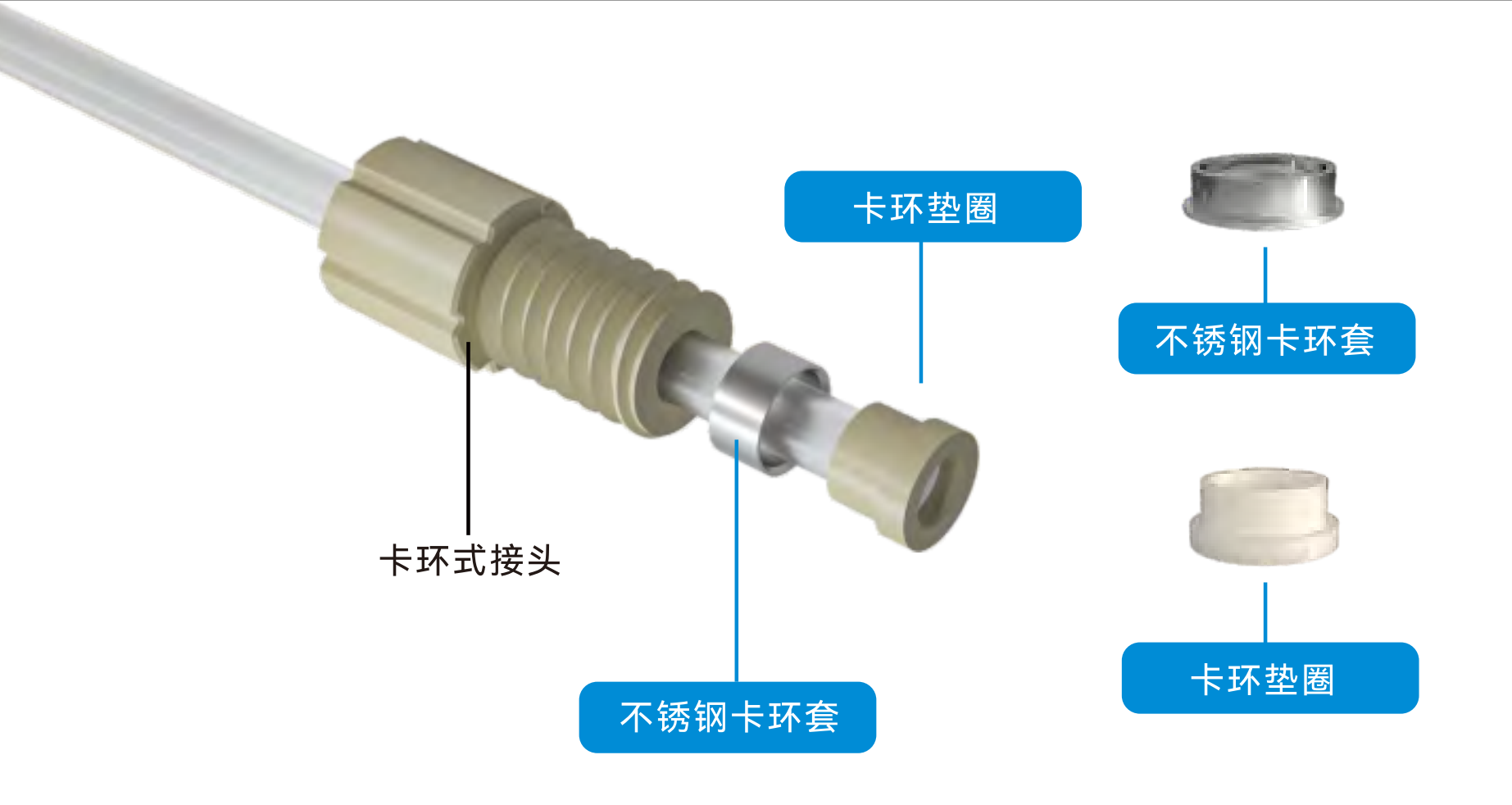

卡环式：压套与垫圈组成管端连接组件

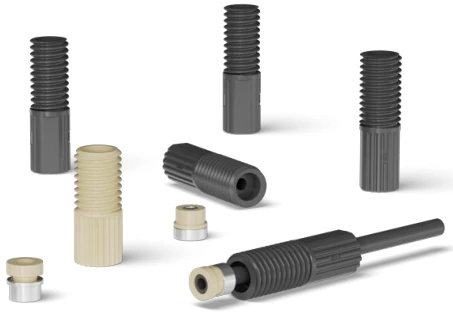

依次套入接头、卡环压套与卡环垫圈，使管端面与垫圈端面平齐，再按相应组件的装配方法压紧。CL-1S 套件由 PEEK 垫圈与不锈钢卡环套组成，配合对应的 HSF6 接头形成端面密封。接驳时接头可相对管体旋转，减少管路随锁紧动作扭转。
卡环组件应按对应型号的装配说明安装。预压装步骤及专用工具要求，以具体套件为准。
选型提示：卡箍式与卡环式接头虽然都无需管端翻边，但配套零件和装配方式不同。选型时应核对接头、卡箍或卡环组件的配套关系，不能仅凭螺纹和管径相同就直接替换。
02三种结构各有什么优势和重复使用限制？
已有稳定翻边工艺，可优先评估法兰式；希望免翻边装配，可评估卡箍式；需要预制组件和维护拆接，可评估卡环式。维护时需分别确认完整组件能否重新接驳，以及拆下的密封件能否再次安装。

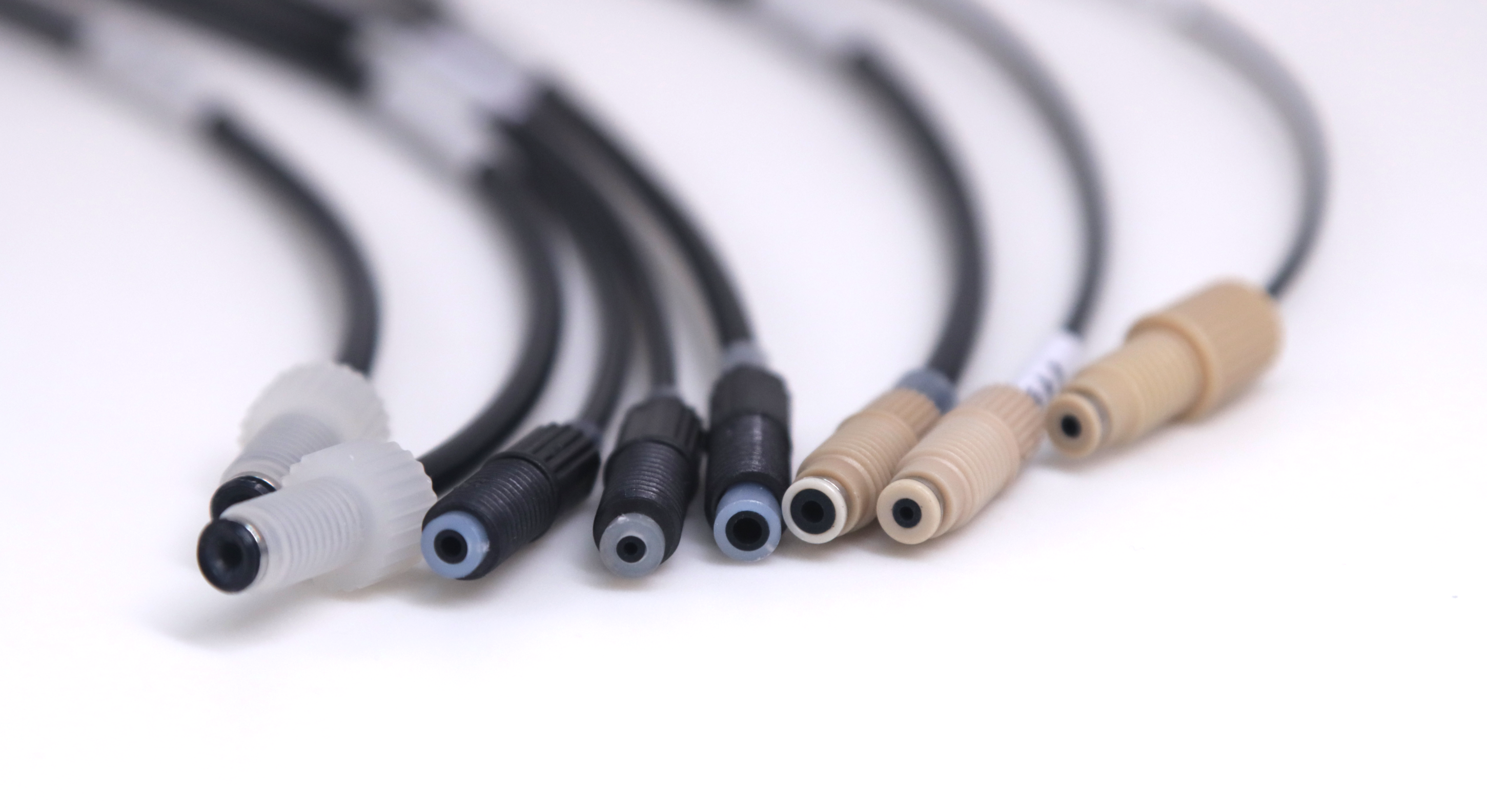

法兰式：适合预制管组件，翻边质量决定连接基础

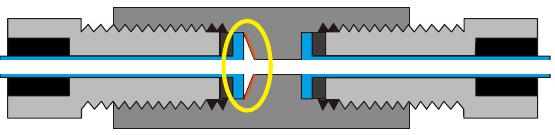

完成翻边后，连接位置明确，便于预制和装配。限制在于翻边工艺、端面平整度以及端口底面几何；翻边损伤、过度压紧或不匹配的锥形底孔，都会使原本应贴合的密封面无法可靠接触。重复接驳前，应检查翻边与垫片状态。
卡箍式：首次装配方便，但应遵守单次安装限制
平切管端即可装配，省去翻边工序。本文所列卡箍仅适用于单次安装，重复安装可能造成不可逆塑性变形，维护时应准备配套新卡箍。
如需保留原管、原卡箍重新接驳，应先取得该具体组合的书面复用说明。接头螺母本体是否可继续使用，应按其状态及装配要求另行判断。
卡环式：支持多次接驳，仍需检查管端组件
HSF6 与匹配卡环套件组成的完整管端组件可按要求多次拆装、接驳，适合需要维护的预制液路。每次接驳前应检查组件状态；允许拆接次数和使用寿命需按具体组合与工况确认。若需将旧压套拆下并装到新管上，应另行确认该套件是否允许重新压装。
| 选型维度 | 法兰式 | 卡箍式 | 卡环式 |
|---|---|---|---|
| 首次管端加工 | 需翻边，配套垫片 | 平切管端，装配配套卡箍 | 平切管端，定位压套与垫圈 |
| 拆接安排 | 翻边及垫片完好，按要求接驳 | 按单次安装限制安排卡箍更换 | 完整组件可按要求多次接驳 |
| 主要检查点 | 翻边平整度、底孔结构 | 卡箍规格、方向、变形 | 压装位置、方向与管端齐平 |
| 适合优先评估的需求 | 已有翻边工艺或委托预制 | 免翻边装配，维护可更换卡箍 | 预制管组件、维护拆接 |
配套关系：HN / HN6 对应 CL-0X，HNF / HNF6 对应 CL-0。采购时应分别核对接头系列与卡箍型号。
03根据压力、振动和维护要求，怎样缩小候选范围？
| 已知条件 | 下一步筛选动作 |
|---|---|
| 端口与管外径已确定 | 核对螺纹、平底或锥底结构、密封位置及安装深度；排除几何不匹配组合。 |
| 没有翻边工装或稳定工艺 | 评估免翻边连接，或使用供应商预制的翻边管组件。 |
| 维护时需反复拆接 | 优先评估允许重复接驳的法兰或卡环组件，并核对复用条件；使用卡箍方案时计入卡箍更换成本。 |
| 有持续压力、温度或脉动要求 | 索取对应型号、管材和端口组合的适用数据；数据不足的组合先保留为待验证候选。 |
| 管路随机构运动 | 同时评估走线、活动余量、弯曲半径与应力释放，避免把运动载荷交给接头根部。 |
例如，对于很少拆接的负压吸液段，先核对气密性、管壁抗塌陷和接口匹配；对于需要定期拆接的连接段，应比较完整管端组件的重复接驳条件，以及密封件更换成本；对于靠近运动机构的管段，则另行处理活动余量、导向和应力释放。
选定候选组合后，验证实际失效风险
| 实际工况 | 主要风险 | 验证项目 |
|---|---|---|
| 长期持续压力 | 材料蠕变、夹持力变化 | 在拟用介质和最高工作温度条件下，按项目时长保压，检查渗漏、位移与松脱。 |
| 启停、压力脉动 | 反复载荷引起松动或疲劳 | 记录压力峰值与循环条件，检查循环前后密封状态。 |
| 负压吸液 | 微漏气、气泡、管壁变形 | 检查连接气密性和管壁抗塌陷表现；出现气泡时进一步排查来源。 |
| 振动、设备移动 | 拉扯与磨损集中在管端 | 验证固定点、应力释放及振动后的松动、渗漏。 |
| 定期拆接 | 翻边、垫圈或卡箍损伤 | 预先规定拆接流程、检查方法和更换条件，再验证维护后的连接。 |
将上述项目作为装机验证计划，并明确测试温度、持续与峰值压力、负压条件、循环次数及允许泄漏指标。具体型号是否满足要求，应以对应规格和测试结果为依据。
高压液路需另行选型。产品手册中“最大耐压 34 MPa”对应专用高压接头，不适用于本文普通法兰、卡箍或卡环方案。实际允许压力应以具体型号在相应温度、管材和安装条件下的额定数据为准。
04FEP 与 PTFE 管材如何选？什么时候需要避光？
管外径决定与接头的尺寸匹配，管内径与管长共同影响流阻和管内容积，材料决定介质与机械工况的适配基础。先确认工作介质和清洗液的组成、浓度、最高温度与接触时间，再选择管材和实际接液的密封材料。
| 管材 | 主要特点 | 观察与避光 | 选型重点 |
|---|---|---|---|

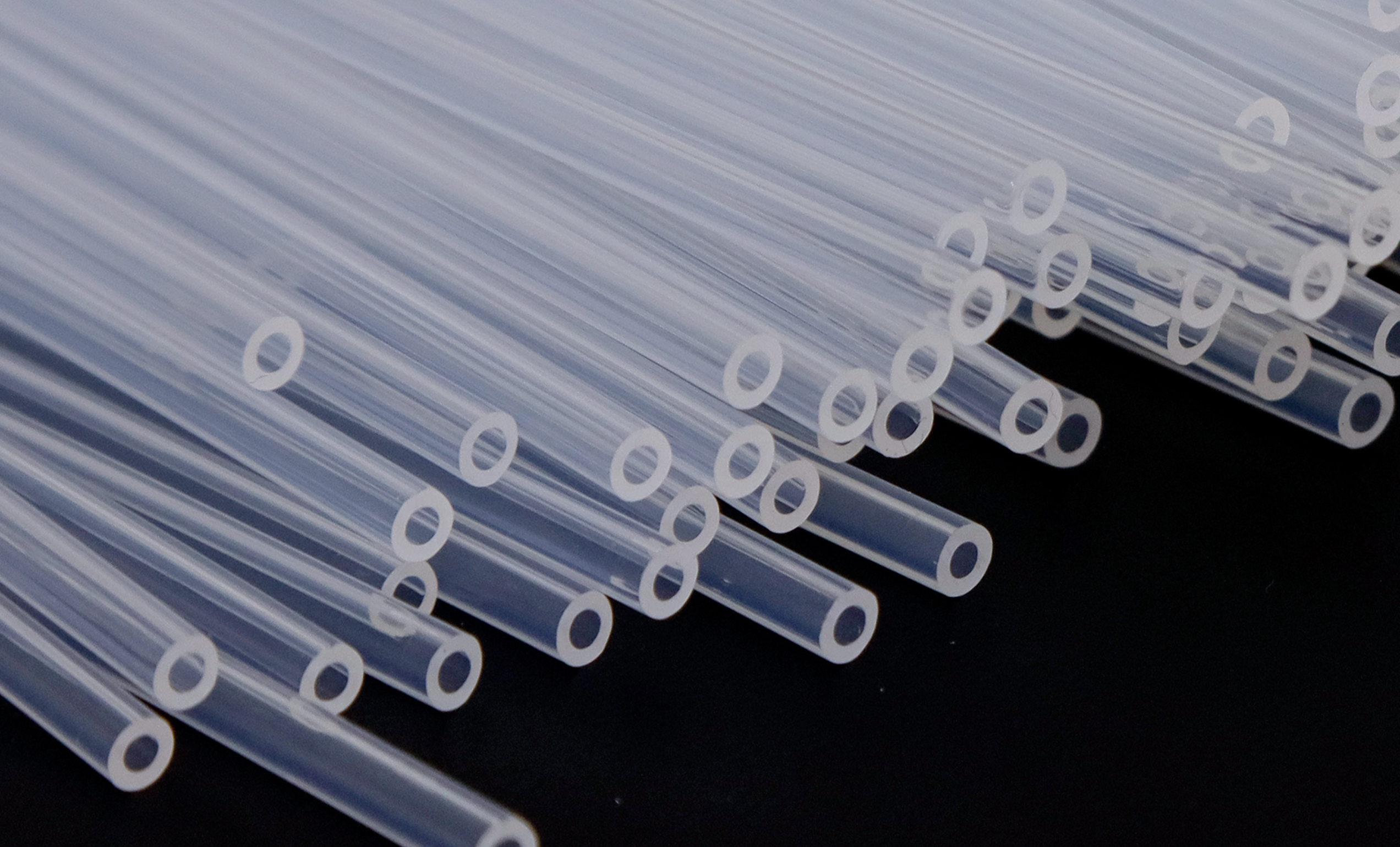

| FEP | 本色管较透明，可用于观察液路 | 便于观察液体状态与气泡；光敏介质需评估额外遮光 | 核对介质、管壁、压力及弯曲条件。材料抗紫外老化不等于能够阻挡紫外光。 |

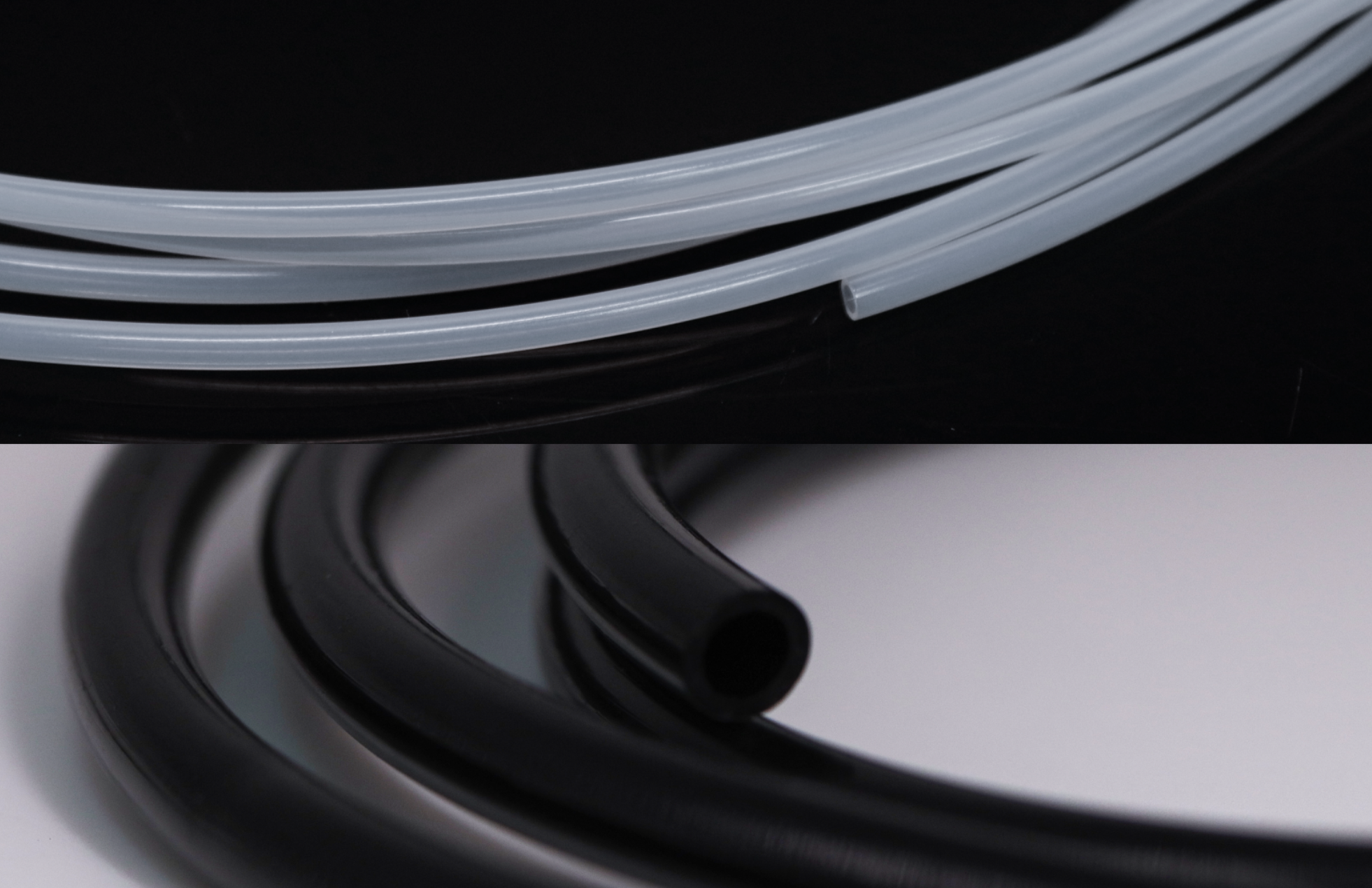

| PTFE | 化学惰性较高、摩擦系数低，可加工翻边 | 有本色、黑色及特定透明规格 | 颜色和透明度按具体型号确认；黑色管的遮光效果仍需结合波段与壁厚验证。 |
FEP 与 PTFE 管材具有一定柔性，布管时均应遵守对应规格的最小弯曲半径。连续运动段还需评估折瘪、磨损和疲劳风险，静态弯曲能力不能直接作为反复弯折的依据。
外径 2.5 mm 的管材有哪些候选规格？
| 管材型号 | 材料 / 颜色 | 外径 / 内径 | 选型关注点 |
|---|---|---|---|
| BFT03008 | FEP / 本色 | 2.5 / 1.5 mm | 可列为需要观察气泡的尺寸候选；遮光另行设计。 |
| TH2-PTFE-B-15-25 | PTFE / 黑色 | 2.5 / 1.5 mm | 适合评估黑色管方案；敏感波段的遮光效果需实测确认。 |
表中型号均为外径 2.5 mm、内径 1.5 mm 的候选规格，实际选用还需结合介质、压力和避光要求。另有透明 PTFE 型号 TH2-PTFE-T-20-32，其尺寸与适用条件应单独核对。
既需要避光，又需要观察气泡怎么办？
可评估透明管加完整遮光外套，或在受控位置设置短观察段，并在正常运行时覆盖遮光罩。应把接头附近的裸露段、维护时的开罩暴露和实际照明一起纳入评估。最终依据介质敏感波长、透射率、暴露时间及介质稳定性结果判断。
05磨损、弯折和运动管路应如何保护？
| 风险位置 | 建议措施 | 验证重点 |
|---|---|---|
| 管路接触金属边缘或支架 | 改变走线，增加光滑导向或耐磨护套 | 边缘接触、护套移位，以及固定点是否挤伤管材。 |
| 接头根部急弯 | 设置缓弯导向；按结构评估限位管或防折弹簧 | 最小弯曲半径、局部折瘪，以及保护件末端是否形成新的应力集中。 |
| 移动部件周期性位移 | 预留活动余量，设置导向与应力释放；适用时评估螺旋回弹管 | 行程、拉力、最大伸长和运动循环寿命。 |
| 振动使接头承受拉力 | 在合适位置设置固定夹，并避免刚性约束过近 | 固定点磨损、管端位移、振动后的泄漏与松脱。 |
| 介质需避光 | 选遮光管材或外套，并覆盖连接附近暴露段 | 敏感波段透过率和维护后的遮光完整性。 |

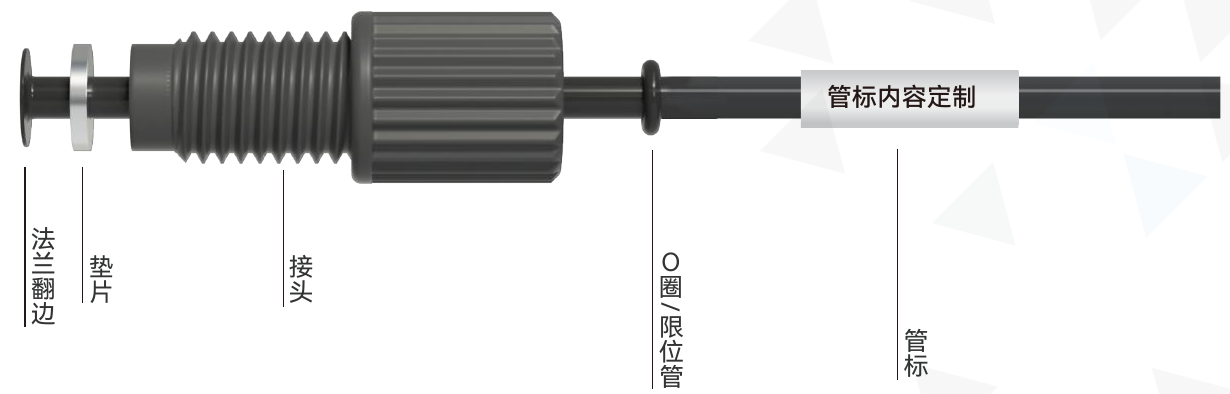

FOREACH 预制管组件可参考图示中的 O 形圈、限位管和管路标识配置。采用耐磨护套、防折弹簧或螺旋回弹管时，应根据空间、行程与受力情况设计，并另行确认具体形式及供应范围。
耐磨护套、防折结构与运动余量分别用于减轻摩擦、急弯和拉扯风险，不会提高管路内部的允许工作压力。
06一条液路如何完成硬管接头与管组件选型？
示例条件：管外径为 2.5 mm，接口螺纹为 M6×1，维护时需要拆接，局部管段靠近运动机构；若介质对光敏感，还需遮光。以下按这些条件筛选连接组件与管材，再列出定型前需要确认的工况。
先核对端口、工况和维护方式
- 确认端口。M6×1 只描述螺纹；还要核对平底密封面、孔深、管端位置及所需安装空间。
- 确认介质与液路。提供工作介质及清洗液组成、温度、目标流量、管长和允许压降，评估内径 1.5 mm 是否适合。
- 确认维护方式。如果希望维护时保留完整管端组件，可比较法兰与卡环方案；卡箍方案则将新卡箍更换写入维护流程。
| 候选方向 | 型号与配套尺寸 | 成立条件与待确认项 |
|---|---|---|
| 方案一：法兰预制管组件 | HFL-M6-25-PV-B：M6×1、外径 2.5 mm、PVDF、黑色；M6 / 2.5 mm 管的 WS 垫片尺寸系列可查 WS-46-26。 | 需有合格翻边工艺；按具体装配选择垫片材质，并核对端口与完整组件适用压力。 |
| 方案二：卡环预制管组件 | HSF6-M6-32-PS-B + CL-1S-25：M6×1 接头配 2.5 mm 卡环套件；套件为 PEEK 垫圈 + 不锈钢卡环套。 | 该 HSF6 接头规格适配 2.0 / 2.5 / 3.0 / 3.2 mm 管径，本例配套 2.5 mm 卡环套件；按要求定位与压紧。 |
再确定管材、遮光与运动段保护
需要观察气泡时，可评估 BFT03008 本色 FEP 管，并按介质要求配置遮光外套；倾向黑色管时，可评估 TH2-PTFE-B-15-25，并验证实际遮光效果。两者均为外径 2.5 mm、内径 1.5 mm 的候选规格，介质兼容性与允许工作压力需分别确认。运动机构附近的管段还需设置固定、活动余量和导向。
完成候选清单与定型验证
候选清单应记录连接型号、配套零件、管材及保护方式，并补齐持续与峰值压力、负压条件、温度、介质兼容性、允许压降和拆接频率，再进入图纸确认与样件评估。整套组件的允许工作压力和使用寿命，应结合完整组合与实际工况确认。
定型前，将密封、负压气密性、拆接、运动磨损和遮光验证分别写入验收计划，记录测试条件与结果，再确定最终物料清单、装配工艺和维护更换规则。
07常见问题
接头漏液后，继续拧紧或加螺纹胶就能解决吗？
先停机、卸压并定位漏点，再检查端口、管端与配套密封件。本文三类连接依靠管端或配套零件形成密封，螺纹主要提供压紧力；继续加力可能压坏翻边、卡箍或垫圈。若螺纹、密封面或管端已损伤，应按对应型号的要求更换并复测。未经装配说明允许，不应自行添加螺纹胶、生料带或防松垫片，以免改变安装深度、材料兼容性或洁净状态。
静态检查不漏，为什么泵运行或管路移动时才漏？
静态检查只覆盖当时的压力、温度和受力状态。运行时应记录启停与压力脉动，并检查接头根部是否承受拉力、扭转或急弯。先核对管路走向、固定点和活动余量，再按实际介质、温度及运动条件复现问题。比较调整前后的泄漏、管端位移和流量变化；不要仅凭一次静态保压通过就认定整机工况已验证。
换了卡箍接头后流量下降，必须改用法兰式吗？
不宜仅凭流量下降就判定卡箍式不能使用。先核对管内径与接头通道，检查切口毛刺、插入位置、管路急弯，以及装配后管端是否被过度挤压。用相同介质、温度、管长和泵工况比较更换前后的流量与压差，再决定是否调整装配、规格或连接结构。接管外径相同，并不表示内部流道和流阻相同。
用水测试正常，换成工作液或清洗液后为什么会漏？
水测试不能代替实际介质的兼容性验证。应列出工作液、清洗液及可能残留的混合液，按成分、浓度、温度和接触时间，逐一核对管材、接头和密封件。若出现溶胀、变硬、开裂或尺寸变化，应查明原因并更换不适配部件，再做装配后的密封与流量验证。不能只根据“耐酸碱”或“耐溶剂”的材料概述作决定。
维护后能否沿用原来的卡箍、卡环套件和接头？
应区分完整管端组件重新接驳与拆下旧零件后重新压装。本文所列卡箍按单次安装要求准备新件；保留原管和原卡箍重新接驳，需要该具体组合的书面复用说明。卡环组件允许重复接驳，也不代表压套和垫圈可以拆下后装到新管上。接头本体能否继续使用，应另行检查螺纹、外观及装配状态，并在维护后复测。
换成黑色管，就能同时解决避光和管路老化问题吗？
不能仅凭颜色判断。避光需要结合介质敏感波段、管壁厚度和透过率验证；开裂或寿命问题则应另查介质、温度、压力脉动及反复弯折。黑色管或遮光外套不能代替材料兼容性和运动寿命验证。若还需观察气泡，可评估受控的短观察段或可开启遮光结构，并验证正常运行及维护后的遮光完整性。
