什么是卡环接头？结构原理、型号区别与选型方法
卡环接头是一种用于仪器微流体管路的免翻边螺纹式接头，由接头本体、卡环压套和密封垫圈组成。管端平切后，通过配套压套与垫圈形成管端组件，再由螺纹接头压紧，与接收端口配合密封。它可用于分析仪器和实验室自动化设备中的试剂输送、样本处理及清洗液路，连接管路与泵、阀或液路模块。
恒永达（FOREACH）HSF6 紧凑卡环接头提供 M6×1、1/4-28 UNF 螺纹配置，本文所列方案适配 1.6、2.0、2.5、3.0、3.2 mm 管外径。本体材料包括 PPS、PEEK；配套 CL-1S 由不锈钢压套和 PEEK 垫圈组成。HSF6 图示头部外径为 6.0 mm、总长为 20.0 mm，可结合端口间距与轴向空间评估安装位置。不同螺纹、管径和材料的组合见下文型号表。
这种连接既可用于现场装配，也适合预制管组件：管长、两端接头和管标可按液路配置确定，维护时可按要求拆下并重新接驳完整管端组件。本文重点说明 HSF6／CL-1S 配套，并单独介绍用于 6-40 UNF 小规格连接的 CL-1X-16；其他系列及管径配置需按各自图纸选择。
01什么是卡环接头？先分清接头、压套与垫圈
| 组成部分 | 在连接中的作用 | 选型关键 |
|---|---|---|
| 螺纹接头本体 | 旋入设备端口，向管端套件传递轴向压紧力 | 螺纹、管材通过空间、本体材料与外形尺寸 |
| 卡环压套 | 套在垫圈配合部位，参与压紧和固定管端组件 | 与垫圈成套选择，确认方向和预装要求 |
| 卡环密封垫圈 | 与管材和端口配合，构成前端密封部位 | 适配管外径、材料、端面及定位状态 |
| 管材与接收端口 | 形成流道，并提供连接的密封配合面 | 管材内外径、切口、端口底面与装配深度 |
以 CL-1S 为例，压套为 SUS 不锈钢，垫圈为 PEEK。接头本体、金属压套和密封垫圈是不同零件；本体采用 PEEK 或 PPS，不代表整个连接的接液表面均为该材料。
02卡环接头怎样密封，为什么适合预制管路？
接头旋入平底接收端口时，将轴向力传给压套和垫圈；套件在规定位置受压，使管端组件与端口密封面贴合。装配中既要控制压套与垫圈的配合，也要控制管端的位置。螺纹提供连接与压紧力，端面是否正确贴合才是密封检查的重点。
管端面与垫圈端面平齐，是直接可检查的装配位置
| 管端状态 | 可能产生的影响 | 装配检查 |
|---|---|---|
| 与垫圈端面平齐 | 为规定的管端定位提供基础 | 切口平整、无残屑，压装后位置保持一致 |
| 缩在垫圈内部 | 连接处可能留下额外间隙 | 检查切管长度和预装时是否发生回缩 |
| 突出或切口倾斜 | 可能提前接触端口，影响端面贴合 | 重新检查管端处理和组件定位 |

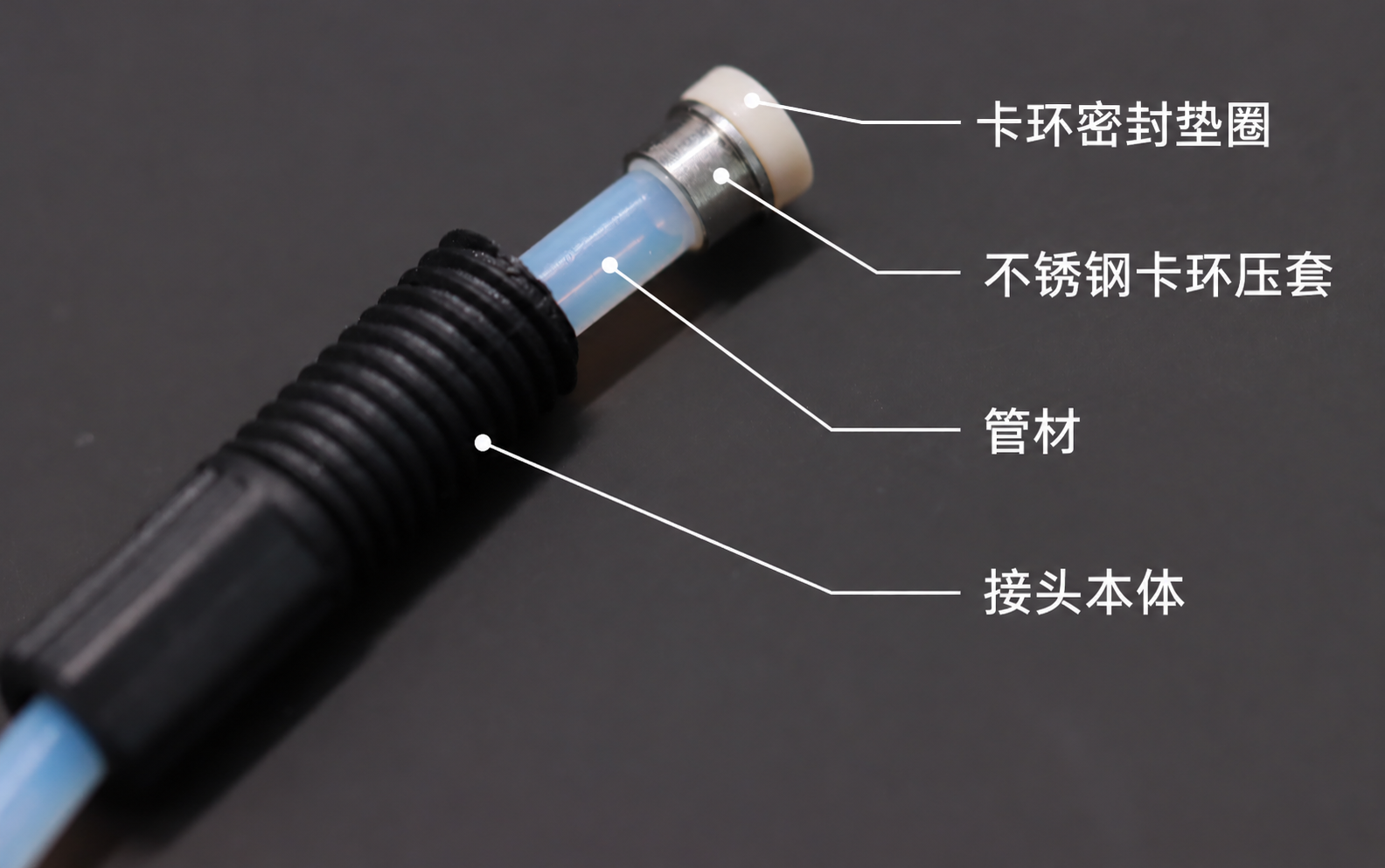

下图为卡环管端组件实拍，标出接头本体、管材、不锈钢卡环压套和卡环密封垫圈的位置，便于观察各零件的配合关系。
先完成管端组件，再接入设备
预制时可以先确定管材、长度、两端零件和管标，完成管端组件后再接入设备，便于批量装配和流路识别。接驳过程中，接头可相对管体转动，减少旋紧动作带来的管路扭转；这不等同于运行中连续旋转的动态密封接头。
维护拆接时可以保留符合要求的完整管端组件，但仍需检查垫圈端面、压套位置和管材状态。应把“完整组件重新接驳”与“拆下旧压套并装到另一根管上”分开处理。
03HSF6 有哪些螺纹、管径、材料和安装尺寸？
| 接头完整型号 | 螺纹 | 适配管外径 | 本体材料 |
|---|---|---|---|
| HSF6-M6-16-PS-B | M6×1 | 1.6 mm | PPS |
| HSF6-M6-32-PS-B | M6×1 | 2.0、2.5、3.0、3.2 mm | PPS |
| HSF6-U28-16-PK-N | 1/4-28 UNF | 1.6 mm | PEEK |
| HSF6-U28-16-PS-B | 1/4-28 UNF | 1.6 mm | PPS |
| HSF6-U28-32-PK-N | 1/4-28 UNF | 2.0、2.5、3.0、3.2 mm | PEEK |
| HSF6-U28-32-PS-B | 1/4-28 UNF | 2.0、2.5、3.0、3.2 mm | PPS |
同一个本体档位，仍要按管外径选择不同套件
| 实际管外径 | HSF6 本体档位 | 卡环套件 | 套件材料 |
|---|---|---|---|
| 1.6 mm | M6／U28 的 16 档 | CL-1S-16 | SUS 压套＋PEEK 垫圈 |
| 2.0 mm | M6／U28 的 32 档 | CL-1S-20 | SUS 压套＋PEEK 垫圈 |
| 2.5 mm | M6／U28 的 32 档 | CL-1S-25 | SUS 压套＋PEEK 垫圈 |
| 3.0 mm | M6／U28 的 32 档 | CL-1S-30 | SUS 压套＋PEEK 垫圈 |
| 3.2 mm | M6／U28 的 32 档 | CL-1S-32 | SUS 压套＋PEEK 垫圈 |
例如，2.5 mm 外径管材配 M6 平底端口时，可从 HSF6-M6-32-PS-B 与 CL-1S-25 组合开始核对。“32”是这一组接头本体的规格档位，套件仍应选 2.5 mm 对应的“25”，不能跟着本体型号选 CL-1S-32。
CL-1X-16 是另一种小规格配套
CL-1X-16 适配 1.6 mm 管外径，采用 SUS 压套与 PEEK 垫圈，其配套接头为 HFL6-U40-16，螺纹为 6-40 UNF。它与 CL-1S-16 的适配管径相同，但端口、套件外形及配套接头不同，不能直接互换。
外形尺寸用于判断空间，装入深度还要看端口
| HSF6 图示尺寸 | 数值 | 安装时怎样使用 |
|---|---|---|
| 头部外径 | 6.0 mm | 检查相邻接头之间的距离和旋拧空间 |
| 本体总长 | 20.0 mm | 结合装入深度，计算安装后的外露空间 |
| 前端轴向尺寸 | 10.5 mm | 与端口深度、套件位置共同核对；不是有效螺纹啮合长度或实际装入深度 |
上述尺寸对应本文 HSF6 示意外形，不能套用到 HSF、HFL6 或其他配置。实际安装需要让卡环组件到达正确的密封位置，同时保留足够的螺纹啮合。如果本体先顶住设备表面，而垫圈尚未贴合，继续加大锁紧力不能解决尺寸不匹配。
04卡环、卡箍与翻边接头怎样选择？
| 比较项目 | 卡环连接 | 卡箍连接 | 翻边连接 |
|---|---|---|---|
| 管端处理 | 平切后安装压套和垫圈 | 平切后装配卡箍 | 预先形成管端翻边 |
| 主要配套零件 | 接头、压套、密封垫圈 | 接头与卡箍 | 接头、管端翻边及配套垫片 |
| 装配重点 | 使用专用安装钳预装，检查套件方向、管端平齐与压装状态 | 卡箍配套、方向、管端就位 | 翻边成型质量和端面贴合 |
| 维护安排 | 检查完整管端组件后按要求重新接驳 | 前篇所列卡箍按单次安装要求准备更换件 | 检查翻边、垫片及端口后接驳 |
| 适合优先评估的情况 | 预制管路、保留管端组件的维护拆接 | 免翻边装配、方便更换配套卡箍 | 已有稳定翻边工艺或预制翻边组件 |
这些是装配方式的区别，不是耐压高低的排名。需要频繁维护时，应比较拆接后组件的检查和更换方法；端口密集时，应比较接头头部尺寸与操作空间，而不是只根据连接名称决定。
05哪些液路适合卡环管组件？怎样确定配置？
| 液路场景 | 采用管组件的目的 | 配置重点 |
|---|---|---|
| 分析仪器的试剂输送 | 预先完成管路连接与长度配置，便于装机 | 两端接口、接液材料、管内径和管长 |
| 样本处理与清洗液路 | 控制管端定位，方便识别和维护流路 | 端部间隙、清洗条件、残留要求和管标 |
| 泵、阀与液路模块之间 | 统一管路装配和备件形式 | 端口间距、出管方向、压力脉动与固定方式 |
| 需要拆下维护的模块 | 保留完整管端组件并重新接驳 | 预计拆接频率、密封面检查和更换规则 |
恒永达卡环管组件可配置 FEP、PTFE 管材，管长和管标按需求确定。管外径用于匹配接头与套件；管内径和管长影响流阻与内部容积。相同外径的管材若内径不同，流量表现和压装后的管壁状态也可能不同。
询型时建议给出：两端端口图纸、管材内外径、成品管长及测量基准、介质与清洗条件、温度、持续及峰值压力，以及维护拆接需求。两端设备接口不同，应分别确定接头和套件。管路上的 O 圈或限位管用于限制接头滑动，不应当作设备端口密封圈。
06卡环接头怎样安装？耐压与锁紧要求如何确认？
把首次预装和接入端口分成两步
首次装配卡环套件需要使用配套的专用安装钳，将卡环压套与密封垫圈压装到位，形成定位正确的管端组件。仅靠手工推压很难完成正确装配，不能用旋紧接头或增加端口锁紧扭矩代替预装。维护时重新接驳已装好的管端组件，则应先检查组件状态，再接入端口。

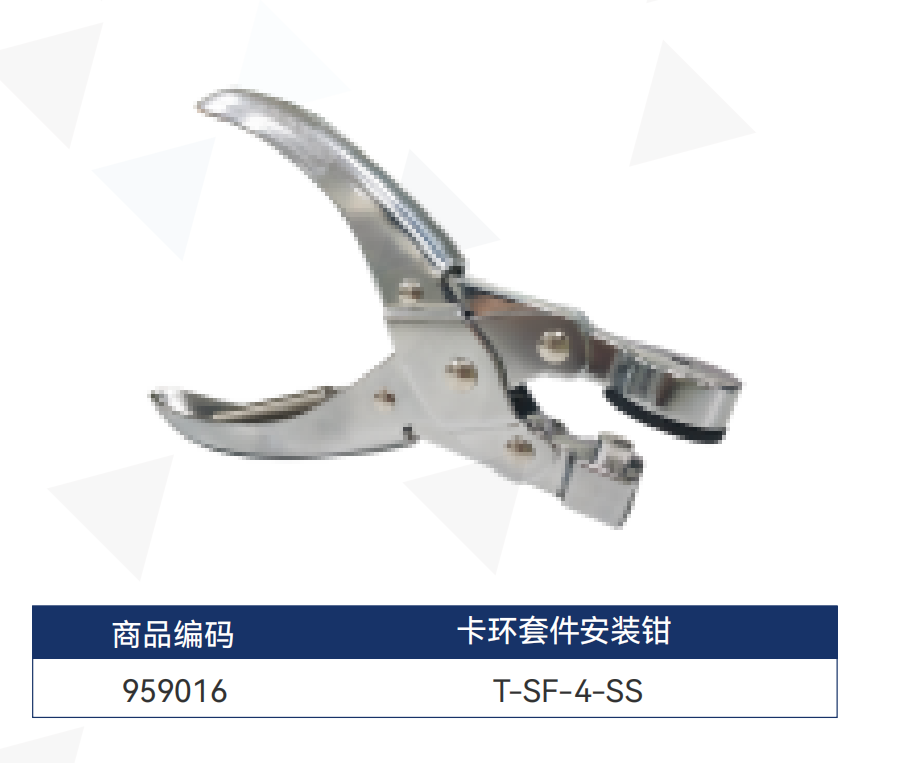

恒永达卡环套件安装钳型号为 T-SF-4-SS，商品编码为 959016。准备自行装配管路时，应同时准备与所选套件及管径匹配的专用工具，并确认装夹位置与操作要求。
- 平切管端：使用适合管材的切管工具，清除残屑，检查管口有无压扁、毛刺或裂纹。
- 核对方向：依次套入接头、压套和垫圈，按所选套件图示确认正反方向。
- 定位并预装：使管端与垫圈端面平齐，使用配套专用卡环套件安装钳完成压装，复查压套是否到位、管端是否回缩或突出。
- 接入端口：清洁并检查端口密封面，保持管端组件就位，按相应要求旋紧接头。
- 检查连接：完成布管固定，在规定介质、温度和压力下检查泄漏、进气及管端位移。
卡环接头耐压多少？
耐压应对应完整的“接头＋套件＋管材＋端口”组合，并注明温度和使用条件。本文不对 HSF6／CL-1S 给出统一的耐压数值；选型时应取得具体组合的允许工作压力。正压、负压及启停峰值需分别确认，不宜仅凭 PEEK 本体或金属压套判断承压能力。
安装需要多大扭矩？
| 螺纹规格 | 适用接头 | 推荐安装扭矩 |
|---|---|---|
| M6×1 | 塑料硬管接头 | 0.25～0.30 N·m |
| 1/4-28 UNF | 塑料硬管接头 | 0.25～0.30 N·m |
| 6-40 UNF | 塑料 U40 卡环接头 | 0.08～0.15 N·m |
上述数值用于接头旋入端口时的螺纹安装锁紧，不是卡环套件预装所需的压紧力。先完成压套与垫圈的正确预装，再按对应扭矩锁紧接头，并检查连接密封性和管端位置。
重复接驳与故障检查
| 现象 | 先检查什么 | 怎样处理 |
|---|---|---|
| 首次接入后泄漏 | 零件配套、压装方向、管端平齐及端口底面 | 停机卸压后检查，处理定位或零件问题再复测 |
| 维护拆接后泄漏 | 垫圈端面污染或损伤、压套位移、管端变形 | 区分清洁、重新定位和更换组件的需求 |
| 更换组件后流量下降 | 管内径、管长、切屑、端部挤压及急弯 | 保持介质与泵工况一致，比较流量和压差 |
| 静态正常、运行异常 | 启停峰值、温度变化、振动和外部拉扯 | 检查固定与活动余量，在实际节拍下验证 |
完整组件可按要求重复接驳，不代表无限次或免维护。需要频繁拆接时，应确定试验次数、运行条件和允许泄漏指标，记录各轮后的密封、管端位置与流量变化；发现端面磨损、裂纹或压套松移时，应按组件要求处理。
07常见问题
卡环接头也属于免翻边接头吗？
本文所述压套与垫圈组成的卡环方案使用平切管端，无需预先翻边，因此属于免翻边连接的一种。卡箍连接也可免翻边，但零件组成和装配方式不同，不能只按名称互换。
HSF6 型号带 32，卡环套件也必须选 32 吗？
不是。本文所列 HSF6 的 32 档覆盖 2.0、2.5、3.0、3.2 mm 管外径，而 CL-1S 按实际外径分别选择。例如 2.5 mm 管使用 CL-1S-25；本体档位与套件管径不是同一个选型步骤。
CL-1S-16 与 CL-1X-16 可以直接互换吗？
不能。两者都适配 1.6 mm 管外径，但 CL-1S 对应本文 HSF6 的 M6／U28 配套，CL-1X-16 则对应 HFL6-U40-16 的 6-40 UNF 连接。需要同时核对接头、端口和套件外形。
卡环接头需要专用安装工具吗？
需要。卡环套件首次预装需要配套的专用安装钳，恒永达工具型号为 T-SF-4-SS，商品编码为 959016。仅靠手工推压很难将压套与垫圈正确装配到位，也不能用加大接头锁紧扭矩代替预装。安装前应确认工具与套件、管径的匹配关系；已装好的完整管端组件重新接驳时，应先检查组件状态。
卡环接头安装需要多大扭矩？
恒永达塑料硬管接头采用 M6×1 或 1/4-28 UNF 螺纹时，推荐安装扭矩为 0.25～0.30 N·m；6-40 UNF 螺纹的塑料 U40 卡环接头为 0.08～0.15 N·m。这些数值用于接头在端口中的螺纹锁紧，不代表卡环套件预装压紧力。
可重复接驳是否意味着旧压套可以换管继续使用？
不能直接这样理解。完整管端组件重新连接前，需要检查密封面、压套定位和管材状态；将旧压套拆下后装到另一根管上是另一种操作，是否允许应按具体套件要求判断。
管端平齐就能保证零死体积吗？
不能。平整切口和管端正确定位有助于控制连接处的间隙，残留体积还受端口流道、管内径和装配状态影响。样本或清洗液路应结合残留和清洗要求评估。
