FEP 卡环管组件

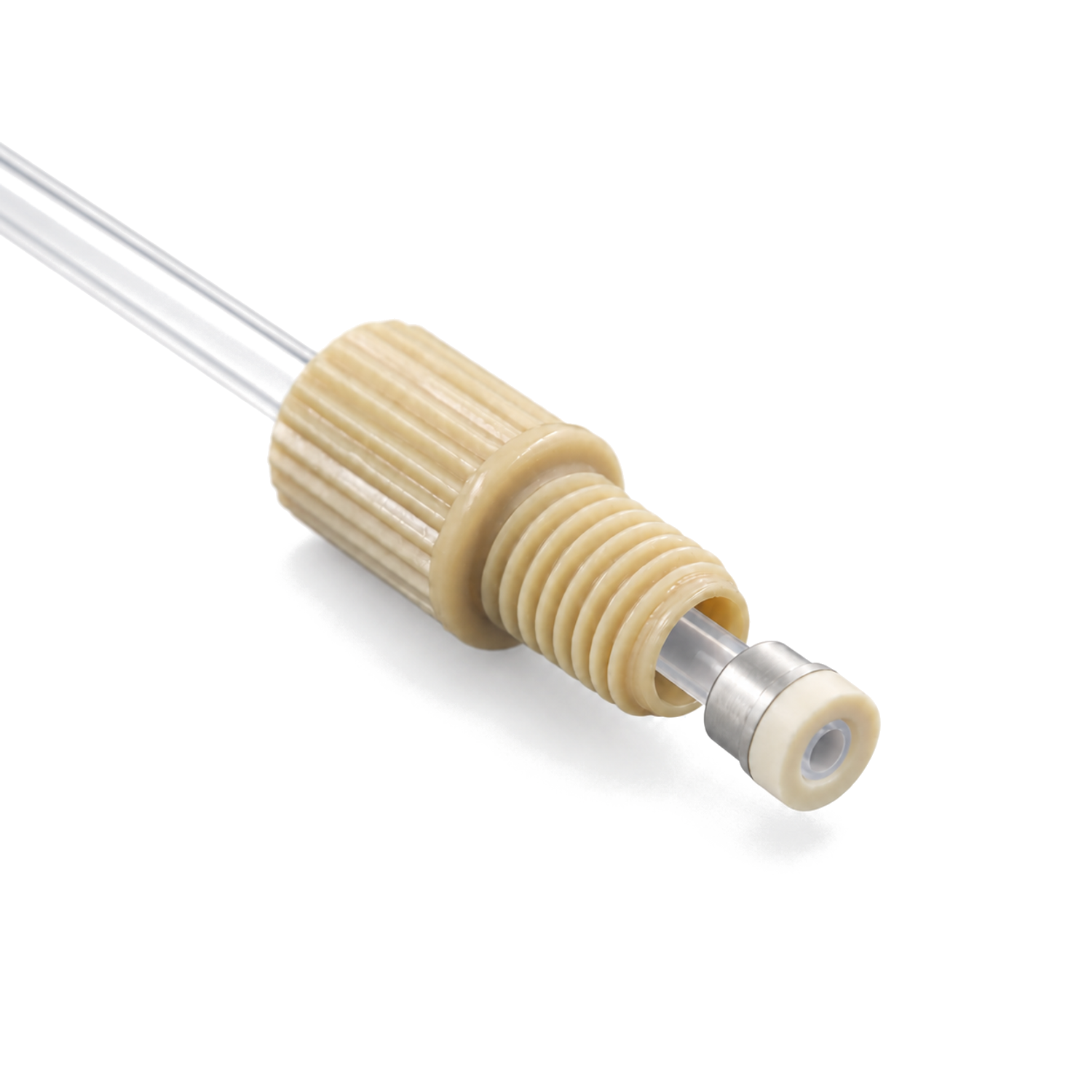

恒永达 FEP 卡环管组件由透明 FEP 管、配套接头、卡环压套与密封垫圈组成，用于体外诊断（IVD）和自动化分析仪器的试剂、清洗液及内部液路连接。配套管材内径覆盖 0.3–2.0 mm，外径提供 1.6、2.0、2.5、3.0、3.2 mm，内外径按具体规格配套，支持管长及 A、B 两端连接定制。
卡环压套与密封垫圈配合固定管端并形成密封：6-40 UNF 配置采用 PEEK 接头，接管外径为 1.6 mm；HSF6 配置提供 M6×1、1/4-28 UNF 螺纹，管外径按对应型号选择。压套与垫圈按型号配套 SUS、PEEK 部件，可另行指定弹簧管、防磨护套、限位管及管路标识，支持设备研发配套、按图打样与批量装配。工作压力及温度按具体管径、端口与完整装配配置确认。
恒永达具备 ISO 9001、ISO 13485 质量管理体系认证。
常见应用：
试剂管路连接、清洗液管路连接、卡环端部配套、仪器内部液路装配
组件参数
| 管材与外观 | 透明 FEP |
|---|---|
| 连接结构 | 卡环压套与密封垫圈 |
| 配套接头 | HSF6 接头、6-40 UNF 微型接头 |
| 接头材质 | PPS、PEEK，按对应系列选配 |
| 常规螺纹 | M6×1、1/4-28 UNF（HSF6 配置） |
| 卡环套件 | SUS、PEEK 部件，按套件型号配套 |
| 成品长度 | 按图定制，可指定长度与公差要求 |
| A、B 两端 | 可分别指定接头材质、螺纹及连接形式 |
| 可选配置 | 弹簧管、防磨护套、限位管、热缩管标识 |
管径组合
| 管外径（mm） | 对应管内径（mm） |
|---|---|
| 1.6 | 0.3 / 0.5 / 0.8 / 1.0 |
| 2.0 | 1.0 |
| 2.5 | 1.5 |
| 3.0 | 2.0 |
| 3.2 | 1.6 |
以上为可选管材尺寸，端部尺寸及端口配套按装配图确认。
接头材质、结构与螺纹按对应型号组合选配。
微型选配：6-40 UNF，PEEK 接头，适配管外径 1.6 mm；具体端部配置按对应型号确认。
工作压力与工作温度按具体组件配置确认。
FEP 卡环管组件应用与定制
支持设备研发配套、按图定制、样品开发及批量装配。
仪器液路配套
面向体外诊断与自动化分析仪器，按试剂、清洗液等液路的实际介质及连接要求确认组件。
FEP 管材与长度定制
透明 FEP 管用于仪器内试剂、清洗液及样本相关液路的连接配置。需要观察液体或气泡时，可结合实际管壁与样品确认可视效果。
装配图与尺寸确认
请提供管内外径、成品长度及公差、长度测量基准、A/B 端口图纸、接头材料、螺纹与安装空间。弹簧管、防磨护套、限位件及标签的位置和尺寸可在装配图中标注。
介质与温压条件
请说明工作液、浓度、清洗液、接触时间，以及工作压力、温度和所需检验项目，以确认接液材料与完整组件配置。
安装与端口确认
按配套要求安装压套与密封垫圈，使用指定装配工具。管外径、卡环套件和端口需配套确认。
质量文件与交付
恒永达具备 ISO 9001、ISO 13485 质量管理体系认证，相关连接件可按所选材料与型号提供适用的 REACH、RoHS 报告及材料安全数据表（MSDS）。样品、批量组件的尺寸检验、密封测试、标签及包装要求可随项目确认。
提交定制需求
请准备装配图、端口图纸或 BOM，以及样品数量、批量需求和验收要求。
需要比较管径或管长对压降的影响时，可使用管路流阻计算器进行前期估算。
评估管路流阻2D 图纸暂未上传
如需该产品的 2D 图纸，请点击上方“添加图纸”按钮提交需求。
常见问题
透明 FEP 管可用于目视观察液体和气泡。可视程度受管壁、内径及液体颜色影响，可视效果需用实际液体和样品确认。
