翻边管组件如何选型？从密封结构、接口匹配到装机验证
在分析仪器和自动化液路中，连接泵、阀或液路模块的管组件既要输送介质，也要满足密封、布管和维护更换的要求。一根管能够接上设备，只完成了连接的一部分；管端翻边、垫片和接收端口的配合，决定了压紧力能否作用在正确的密封位置。
对于已有翻边接口的设备，应先核对原组件与端口图纸；对于新的 OEM 液路，则应结合管路走向、端口间距及维护方式确定配置。下面按组件结构、材料尺寸、接头选择和装机检查的顺序说明。
01翻边管组件由哪些部分组成，怎样建立密封？

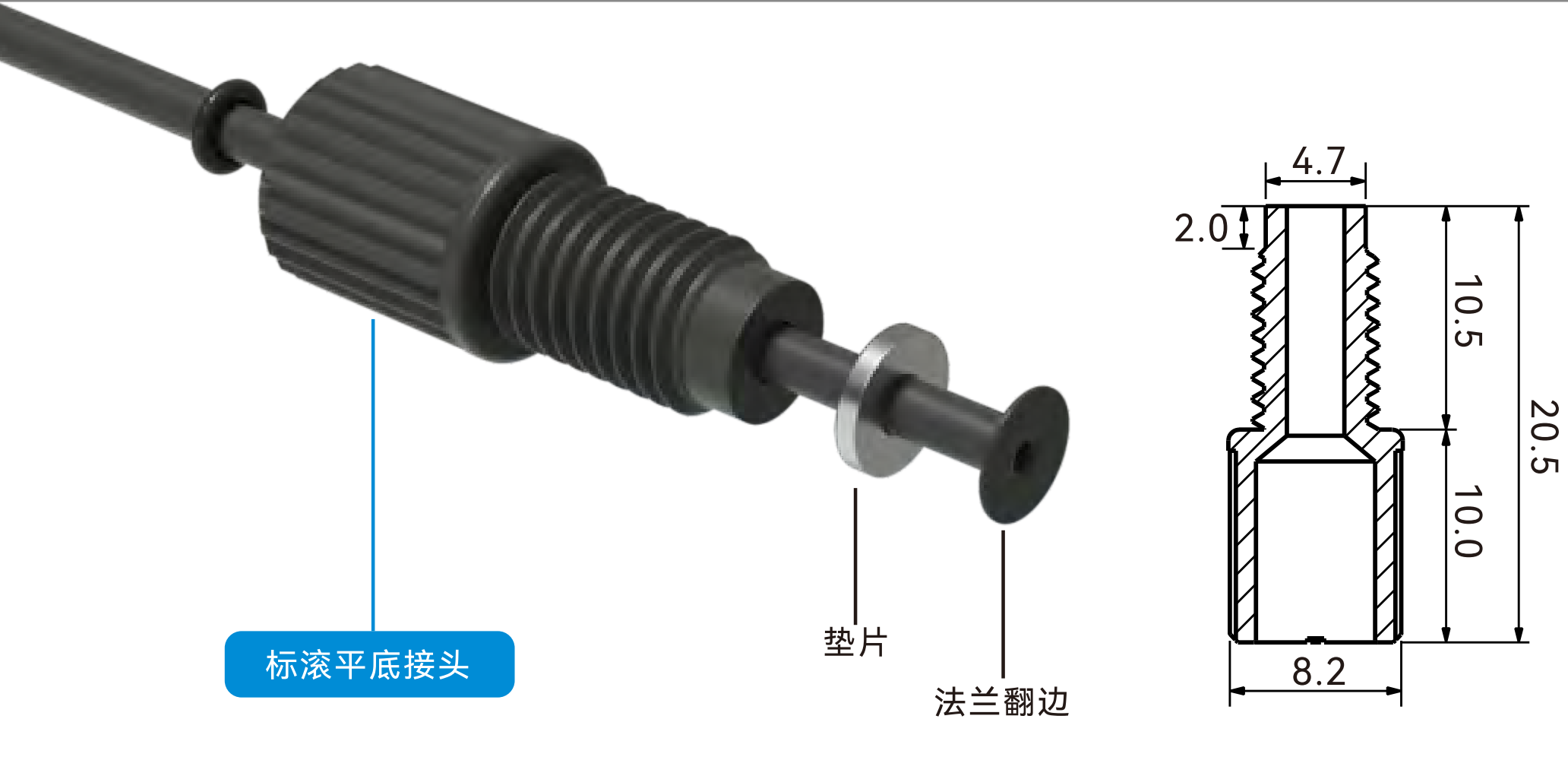

管端经过预成型后，形成向外展开的法兰翻边。装配时，螺纹接头提供轴向压紧力，通过配套垫片支撑并压紧翻边，使其与匹配的平底端口密封面贴合。因此，螺纹连接与端面密封需要分别确认：螺纹能够旋入，并不代表翻边已经贴合端口底面。
翻边管组件可选 HF、HF6、HFL、HFL6 四种平底接头。HF 与 HFL 属于标滚平底接头，HF6 与 HFL6 属于紧凑平底接头；它们采用配套垫片压紧管端翻边，但头部尺寸、总长、通孔和前端结构不同。选型需要落实到具体系列与型号，不能用上图的一组尺寸代表全部接头。
| 组成部分 | 主要作用 | 需要确认的内容 |
|---|---|---|
| 管材与管端翻边 | 输送介质，并由成型后的管端参与端面密封 | 材料、内外径、管长、单端或双端翻边及成型尺寸 |
| 螺纹接头 | 连接端口并提供轴向压紧力 | 系列、材料、螺纹、通孔与安装空间 |
| 垫片 | 支撑翻边并传递压紧力 | 材料、内外径、厚度及与接头的配套关系 |
| O 圈／限位管 | 限制接头沿管路滑动 | 是否配置、安装位置及允许的活动范围 |
| 管标 | 识别流路、端口或装配位置 | 标识内容、方向、位置及两端对应关系 |

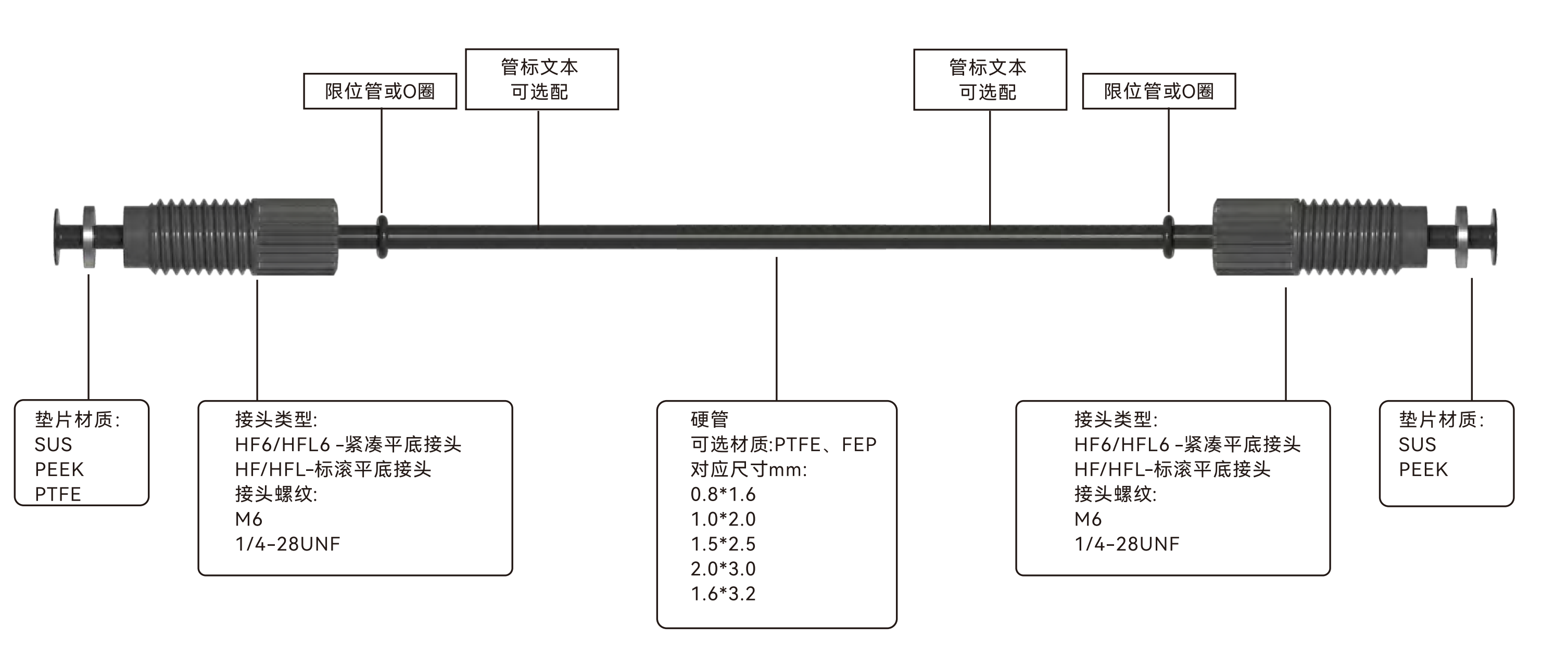

图中接头后方的 O 圈或限位管用于限制滑动，不能据此把它当作接收端口的密封圈。两端接口不同时，接头和垫片也应分别确认，不能默认左右端使用相同配置。
02管材、接头材料和管径应该怎样分别确定？
| 部件 | 已列配置 | 选择时的边界 |
|---|---|---|
| 管材 | FEP、PTFE | 材料兼容性与翻边加工适用性分别确认 |
| HF／HF6 接头本体 | PEEK、PVDF、PPS | 按具体型号核对材料、螺纹与接管外径组合 |
| HFL 接头本体 | PVDF | 按具体螺纹、管径与颜色配置选择 |
| HFL6 接头本体 | M6×1、1/4-28 UNF 的已列配置为 PPS；6-40 UNF 的已列小规格为 PEEK | 不同螺纹和规格的材料不能互相套用 |
| 配套垫片 | SUS、PEEK、PTFE，按规格提供 | 核对内径、外径和厚度；并非每个规格都有全部材料 |
尺寸说明应把管内径、管外径和接头通孔分开。管内径与管长影响流阻和内部容积；管外径决定接头、垫片和加工工具的配合；接头通孔则需要为指定外径的管材提供合适的安装空间。三者不应使用同一个“管径”名称含糊带过。
当前组件资料列有 1.6、2.0、2.5、3.0、3.2 mm 管外径，内径应与外径成对确定。例如配置图中的 0.8 × 1.6 mm 表示内径 × 外径，不能把这两个数都当成接头适配外径。具体组合还需与所选管材及成型要求匹配。
管材能够耐受目标介质，并不意味着任意壁厚都适用同一种翻边工艺。加工前需要确认工具、材料及内外径的适用范围，成型后检查端部完整性和通道状态。管长也应在图纸中约定测量基准，例如两端密封面之间的长度，避免把下料长度与成品装配长度混用。
03HF、HF6、HFL、HFL6 四种平底接头，怎样选择？
四种平底接头均有 M6×1 与 1/4-28 UNF 配置，选型时先核对螺纹、管外径和材料，再比较头部直径、轴向长度及前端结构。下面的尺寸对应官网所挂载的系列图纸，单位均为 mm；尺寸不包含管端翻边与垫片，也不等于装入端口后露出的长度。
| 系列 | 头部外径／总长 | 接管外径 | 接头本体材料 |
|---|---|---|---|
| HF 标滚平底接头 | 8.2／20.5 | 1.6–2.0、2.5、3.0–3.2，分三档 | PEEK、PVDF、PPS |
| HF6 紧凑平底接头 | 6.4／17.6 | 1.6–2.0、2.5、3.0–3.2，分三档 | PEEK、PVDF、PPS |
| HFL 标滚平底接头 | 10／16.5 | 1.6、2.0、2.5、3.0、3.2，按外径分别选型 | PVDF |
| HFL6 紧凑平底接头 | 6／20 | 1.6、2.0、2.5、3.0、3.2，按外径分别选型 | PPS；此行对应 M6 与 U28 版本 |
HF：标滚结构，按三档管外径选择
HF 的头部外径为 8.2 mm，总长为 20.5 mm，前端有 2 mm 无螺纹避空段。三档接管外径分别为 1.6–2.0、2.5 和 3.0–3.2 mm，对应图纸通孔为 2.2、2.7 和 3.4 mm。可在 PEEK、PVDF、PPS 本体之间按具体型号选择；安装前需检查头部周围的旋拧空间与后方出管空间。

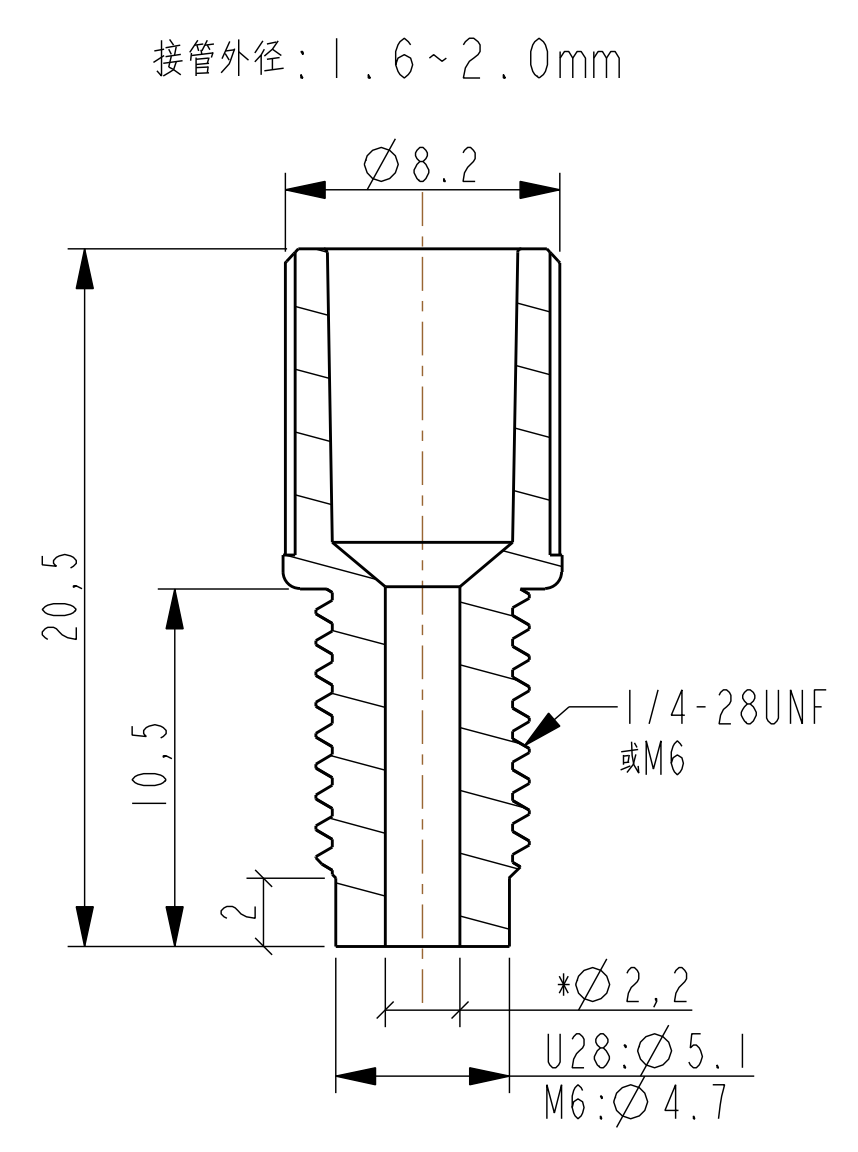

对应图纸：HF 平底接头尺寸图（M6／1/4-28 UNF）
HF6：比 HF 更细、更短的紧凑结构
HF6 的头部外径为 6.4 mm，总长为 17.6 mm，比 HF 分别减小 1.8 mm 和 2.9 mm；管径分档、本体材料及 2 mm 前端避空与相应 HF 系列一致。当相邻端口较密或轴向空间有限时，可将 HF6 作为候选，再检查实际端口间距、旋拧操作和拆卸空间。紧凑外形并不构成承压能力更高的依据。

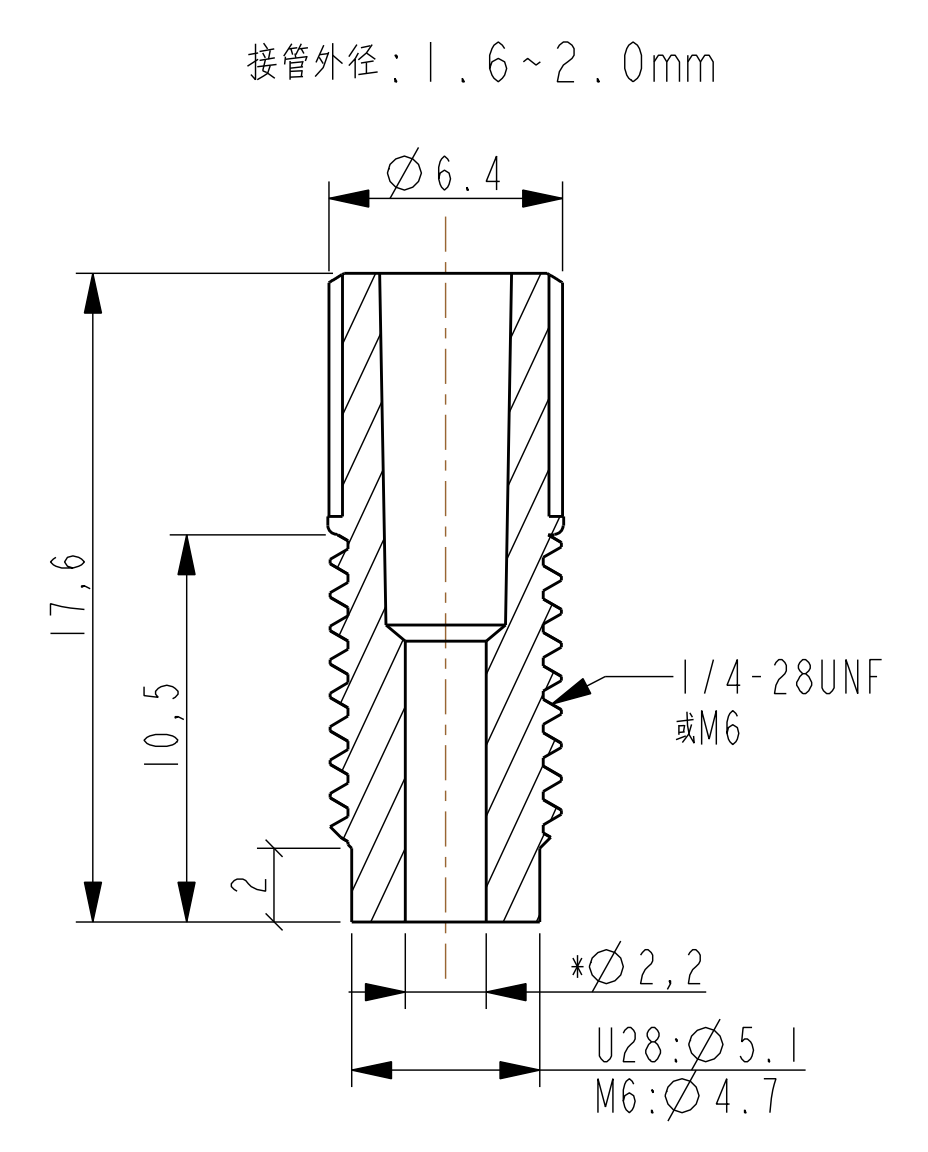

对应图纸：HF6 平底接头尺寸图（M6／1/4-28 UNF）
HFL：较短本体，头部需要更大的径向空间
HFL 的头部外径为 10 mm，总长为 16.5 mm，前端避空为 1 mm。它比 HF 轴向更短，但头部更宽；用于靠近壳体或密集端口的位置时，需要分别核对轴向和径向空间。官网图纸列出 PVDF 本色与黑色配置，接管外径按 1.6、2.0、2.5、3.0、3.2 mm 分别选型，不能沿用 HF 的三档管径分组。
HFL6：细长结构，优先检查径向间距与轴向余量
HFL6 的 M6 与 U28 图纸均标注头部外径 6 mm、总长 20 mm，所列本体材料为 PPS。它的径向尺寸小于另外三种，但总长比 HF6 和 HFL 更长，因此不能把“紧凑”理解为各方向都最小。图纸未标注 HF／HF6 那样的 2 mm 前端无螺纹段，端口配合应按 HFL6 自身的前端结构核对。
HFL6 接管外径为 1.6、2.0、2.5、3.0、3.2 mm 时，图纸通孔名义尺寸依次为 1.8、2.2、2.7、3.2、3.4 mm。另有 HFL6-U40-16-PK-N 小规格，采用 6-40 UNF 螺纹、PEEK 本体并适配 1.6 mm 管外径；该型号的安装尺寸应单独确认，不适用上表 M6／U28 的尺寸。
从接头系列落实到管组件配置
- 先核对设备端口的完整螺纹及平底密封结构，再选择相应系列。M6 与 U28 型号不能互换。
- 按实际管外径选规格，同时核对通孔及公差。通孔是装管空间，不是管内径，也不是管组件的流道直径。
- 用头部外径检查相邻接头的干涉，再用总长、装入深度及出管方向检查轴向空间，并预留操作余量。
- 按接头、管径和端口匹配垫片的材料、内外径及厚度，确认翻边的支撑与压紧位置。
官网筛选栏中的“标准卡箍接头”和“紧凑卡箍接头”属于其他连接结构。本文四种平底接头指 HF、HF6、HFL、HFL6，不能把筛选栏中的四个分类都当作翻边组件的平底接头方案。既有组件替换时应同时核对系列前缀、图纸版本与端口结构。
04为什么螺纹能够旋入，翻边管组件仍可能漏液？
首先核对完整螺纹规格。M6×1 与 1/4-28 UNF 属于不同规格，不能根据外观接近或能够试拧几圈判断兼容。然后检查端口底面的形状、深度和状态，确认它为当前翻边结构提供了匹配的密封接触面。
对本文所示平底翻边连接，接收端口需要有符合图纸要求的平底密封面。若底孔保留不匹配的锥面，翻边可能无法按设计贴合，出现泄漏或局部残留。与此同时，接头前端、垫片厚度和翻边尺寸会共同影响装配位置，应检查是否在建立有效压紧前就发生了其他部位的干涉。
| 核对部位 | 图示或配套要求 | 装配时如何理解 |
|---|---|---|

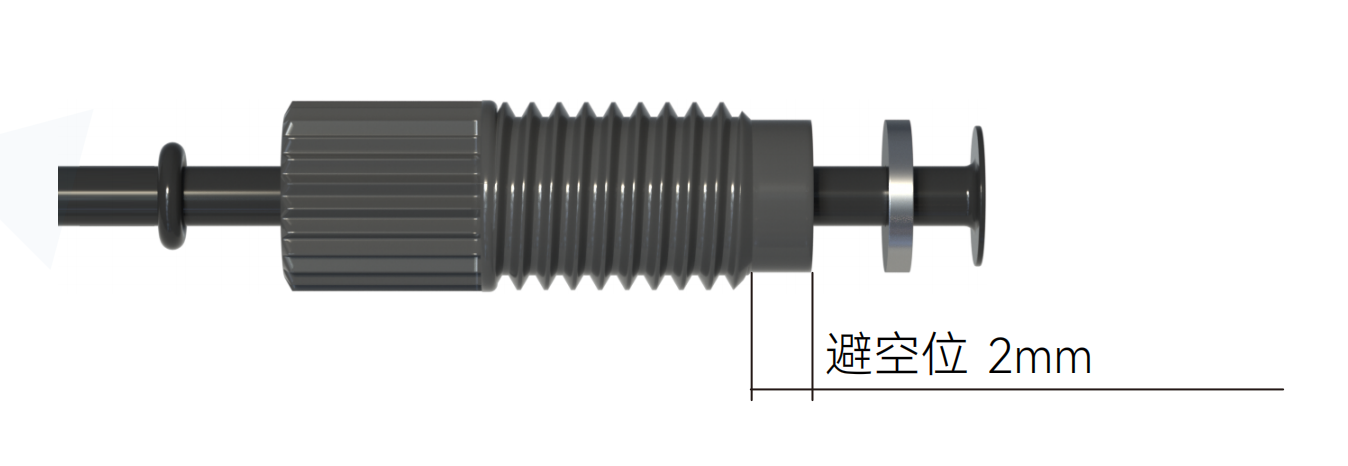

| 接头前端 | HF／HF6：2 mm；HFL：1 mm；HFL6 的 M6／U28 图纸未标注同类避空段 | 各系列分别核对，不统一套用 2 mm |
| 前端直径 | HF／HF6／HFL 的 M6 图纸为 4.7 mm，U28 图纸为 5.1 mm | 这是前端几何尺寸，不是螺纹公称直径，也不是接管外径；不套用于 HFL6 |
| 接收端口内部 | 该类组件的配套加工说明要求内螺纹避空位高度≤1 mm | 与接头前端尺寸分别标注、分别核对，不能混用 |
| 端口底面 | 符合配套图纸的无锥度平底密封面 | 检查平面形状、污染、划伤和实际密封接触位置 |
| 垫片与翻边 | 按接头、管径和端口匹配尺寸 | 确认安装顺序、零件完整性及压紧位置 |
上述避空要求适用于对应组件和端口设计，不能扩大为所有翻边接头的通用加工标准。对接已有阀体或液路模块时，应提供接收端口剖面图，而不只是一个螺纹名称。
05装配后渗漏，怎样区分零件与安装问题？
渗漏时应先检查接口和零件，再调整装配。持续增加拧紧力可能使塑料翻边产生永久变形，也可能掩盖端口不匹配的问题。安装方法和锁紧扭矩应按具体接头、管材和组件要求执行，不能给所有型号套用同一个数值。
- 核对接头型号、管外径、垫片规格与接收端口图纸，排除混装。
- 检查翻边是否偏斜、开裂或变形，通道是否受到成型或压紧的影响。
- 检查垫片是否遗漏、装错或损伤，以及端口密封面是否存在划伤和异物。
- 按规定方法装配，观察旋转接头时是否带动管体扭转。
- 恢复实际布管状态，排除管长不足、急弯、拉力和侧向力，再按设备工况复测。
若组件在装配台上正常、装入设备后才发生泄漏，应重点检查管路走向和外部载荷；若问题集中在某一端口，应优先核对该端的零件组合与密封面。这样更容易区分接口匹配、零件状态和布管条件造成的问题。
06样件需要完成哪些装机验证？
| 验证项目 | 检查内容 |
|---|---|
| 尺寸与装配 | 管长基准、两端零件配置、端口间距、工具空间及安装后的弯曲状态 |
| 运行密封 | 实际正压或负压、温度和压力变化下的密封表现 |
| 介质与清洗 | 接触实际试剂和清洗液后，管材、翻边及密封状态是否发生变化 |
| 维护拆装 | 按设备规定的次数和方法拆装，检查翻边、垫片和重新连接后的密封 |
| 批次一致性 | 按约定图纸检查材料、尺寸、外观、标识和测试记录 |
测试压力、持续时间、允许泄漏量及拆装次数，应由设备要求和已确认的组件方案共同确定。接头或管材的单件参数不能直接当作完整组件的承压、寿命或重复使用保证。
07定制翻边管组件，需要提供哪些信息？
向 FOREACH 提交需求时，可以将一根管组件的两端分别标为 A 端和 B 端，逐项列出接头、螺纹、垫片和端口要求。单端或双端翻边、管长、限位件及管标内容可结合项目配置，实际可交付组合以确认后的图纸与产品资料为准。
- 介质：试剂与清洗液名称、浓度、温度、接触时间及运行方式。
- 管材：FEP 或 PTFE、内径 × 外径、颜色要求、成品管长及测量基准。
- A／B 两端：接头系列、材料、完整螺纹规格、垫片要求及接收端口图纸。
- 安装：管路走向、端口间距、弯曲空间及维护拆卸方式。
- 识别：是否配置限位件、管标内容、打印方向与安装位置。
- 验收：尺寸公差、外观、清洁度、运行密封及维护拆装的检查要求。
已有组件替换项目还应附上原组件照片，并说明具体问题，例如管长不足、安装不便、维护后渗漏或批次差异。将问题对应到结构和工况后，才能判断需要调整的是管材、接头、垫片，还是加工与装配要求。
08常见问题
漏液后，可以靠继续拧紧来解决吗？
先检查端口匹配、翻边是否损伤、垫片是否正确，以及管路是否受到拉扯或扭转。持续加力可能使塑料翻边变形或损伤螺纹。应按具体型号的装配方法与扭矩要求处理，不能给所有平底接头套用同一个数值，也不应默认使用螺纹胶或生料带补漏。
静态检查通过，为什么装机运行后仍然渗漏？
静态检查没有覆盖所有装机条件。实际布管可能产生拉力、扭转或运动侧载，温度与压力变化也可能改变密封状态。记录渗漏位置和发生时点，检查管长、固定与活动余量，并在实际正压或负压、温度和工作节拍下复测。
已经变形的翻边还能复用，或在现场重新加工吗？
开裂、偏斜或永久变形的翻边，不应通过继续加力补偿。是否更换整根组件或重新成型，应按已确认的材料、工具、加工工艺、成品长度和验收要求决定；重新加工后还需检查通道与密封。不同配置不能承诺统一的复用次数。
更换试剂或清洗液后漏液，怎样检查材料兼容性？
列出实际接液的管材、翻边及其他部件材料，核对新介质的名称、组成、浓度、温度、接触时间和清洗流程。接头本体材料或颜色不能代表整套接液材料，也不能仅凭“耐酸碱”判断兼容。按具体材料和介质资料评估，必要时在目标条件下验证样件。
管路急弯为什么可能同时影响流量和密封？
急弯或挤压可能使通道变窄，而管长不足、扭转及侧向拉力可能改变翻边端面的受力。应分别检查流路受阻与接口受力，按具体管材和尺寸确认弯曲空间、固定方式及运动余量。不要用所有管材共用的弯曲半径倍数代替规格核对。
四种平底接头能共用压力、温度和锁紧扭矩上限吗？
不能仅凭相同螺纹或相近外形共用这些上限。接头材料、管材与壁厚、垫片、翻边工艺、接收端口以及工况都会影响完整组件。尺寸表用于核对安装几何；允许工作压力、温度、装配扭矩及维护次数需按具体组合与验证条件确认。
