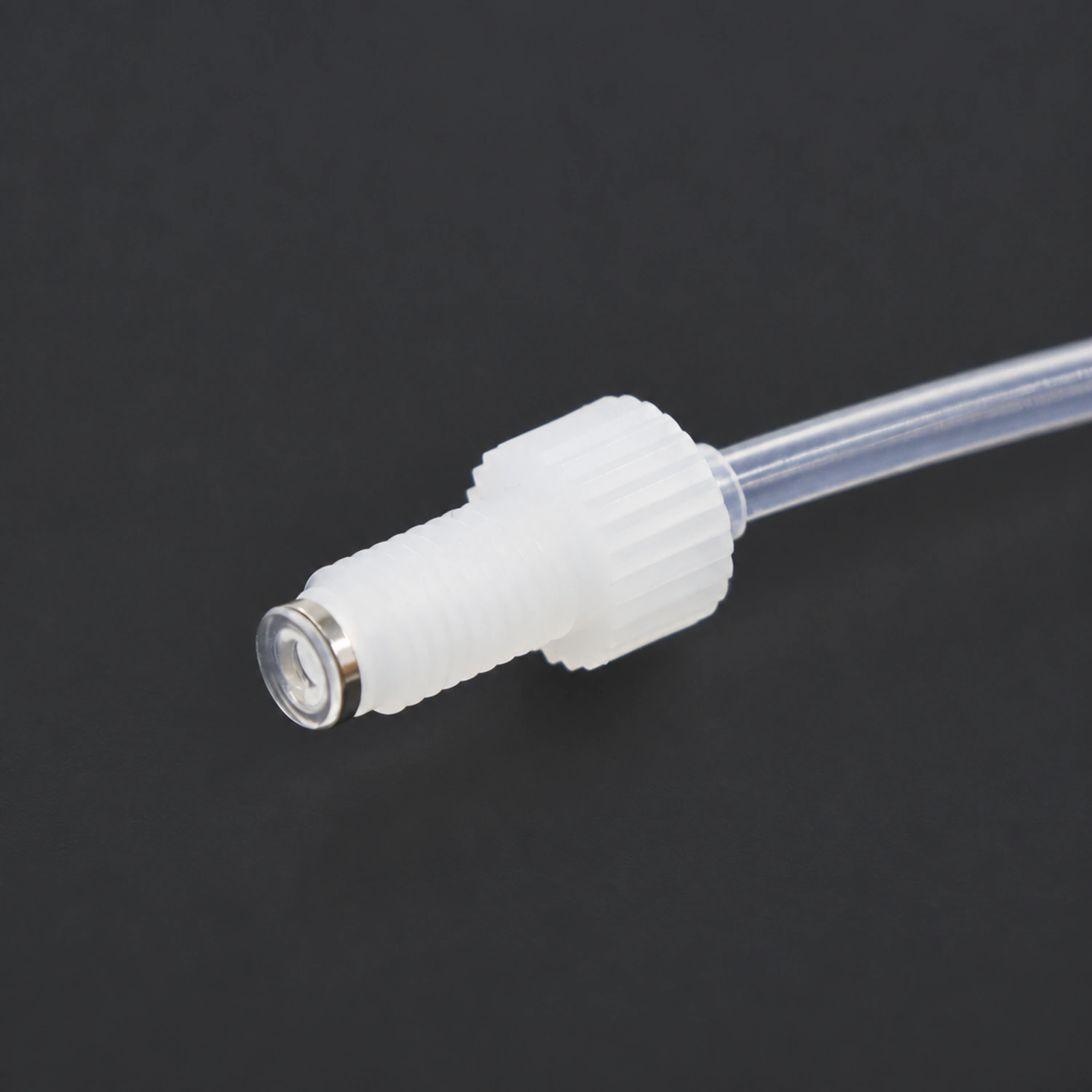

FEP 法兰翻边管组件
恒永达 FEP 法兰翻边管组件由透明 FEP 管、配套螺纹接头及支撑垫圈组成，提供单端翻边和双端翻边配置，用于体外诊断（IVD）与自动化分析仪器的试剂、清洗液及仪器内部液路连接。管材内径覆盖 0.3–2.0 mm，外径提供 1.6、2.0、2.5、3.0、3.2 mm，内外径按具体规格组合选择，支持设备研发配套、按图定制及批量装配。
组件通过管端翻边与配套垫圈形成平底端口的端面密封，接头可选 PPS、PVDF、PEEK 材质，提供标准及紧凑结构，螺纹包括 M6×1、1/4-28 UNF。可按装配图指定成品长度、单端或双端翻边，A、B 两端分别选择接头材质、螺纹及连接方式；还可配置弹簧管、防磨护套、限位管与管路标识，以配合不同安装空间和走管路径。工作压力及温度按具体管径、端口与完整装配配置确认。
恒永达具备 ISO 9001、ISO 13485 质量管理体系认证。
常见应用：
试剂管路连接、清洗液管路连接、仪器内部液路连接、定制液路装配
组件参数
| 管材与外观 | 透明 FEP |
|---|---|
| 管端形式 | 单端翻边、双端翻边 |
| 接头结构 | 标准型、紧凑型 |
| 接头材质 | PPS、PVDF、PEEK |
| 常规螺纹 | M6×1、1/4-28 UNF |
| 支撑垫圈 | 材料与尺寸按对应接头型号选配 |
| 成品长度 | 按图定制，可指定长度与公差要求 |
| A、B 两端 | 可分别指定接头材质、螺纹及连接形式 |
| 可选配置 | 弹簧管、防磨护套、限位管、热缩管标识 |
管径组合
| 管外径（mm） | 对应管内径（mm） |
|---|---|
| 1.6 | 0.3 / 0.5 / 0.8 / 1.0 |
| 2.0 | 1.0 |
| 2.5 | 1.5 |
| 3.0 | 2.0 |
| 3.2 | 1.6 |
以上为可选管材尺寸，翻边尺寸及端口配套按装配图确认。
接头材质、结构与螺纹按对应型号组合选配。
微型选配：6-40 UNF，PEEK 接头，适配管外径 1.6 mm；具体端部配置按对应型号确认。
工作压力与工作温度按具体组件配置确认。
FEP 法兰翻边管组件应用与定制
支持设备研发配套、按图定制、样品开发及批量装配。
仪器液路配套
面向体外诊断与自动化分析仪器，按试剂、清洗液等液路的实际介质及连接要求确认组件。
FEP 管材与长度定制
透明 FEP 管用于仪器内试剂、清洗液及样本相关液路的连接配置。需要观察液体或气泡时，可结合实际管壁与样品确认可视效果。
装配图与尺寸确认
请提供管内外径、成品长度及公差、长度测量基准、A/B 端口图纸、接头材料、螺纹与安装空间。弹簧管、防磨护套、限位件及标签的位置和尺寸可在装配图中标注。
介质与温压条件
请说明工作液、浓度、清洗液、接触时间，以及工作压力、温度和所需检验项目，以确认接液材料与完整组件配置。
安装与端口确认
确认翻边端面、垫圈方向与端口密封面。接头螺纹一致时，仍需核对端口深度与翻边尺寸。
质量文件与交付
恒永达具备 ISO 9001、ISO 13485 质量管理体系认证，相关连接件可按所选材料与型号提供适用的 REACH、RoHS 报告及材料安全数据表（MSDS）。样品、批量组件的尺寸检验、密封测试、标签及包装要求可随项目确认。
提交定制需求
请准备装配图、端口图纸或 BOM，以及样品数量、批量需求和验收要求。
需要比较管径或管长对压降的影响时，可使用管路流阻计算器进行前期估算。
评估管路流阻无2D图纸
常见问题
透明 FEP 管可用于目视观察液体和气泡。可视程度受管壁、内径及液体颜色影响，可视效果需用实际液体和样品确认。
提交定制需求
请准备装配图、端口图纸或 BOM，以及样品数量、批量需求和验收要求。
