Как выбрать трубные сборки с плоской отбортовкой: уплотнение, порты и проверка в приборе
В аналитических приборах и автоматизированных контурах трубки между насосами, клапанами и модулями должны обеспечивать подачу среды, герметичность, удобную прокладку и замену. Возможность соединить детали — лишь часть задачи: отбортовка, шайба и ответный порт определяют, действует ли усилие на нужную поверхность уплотнения.
Для существующего прибора сначала проверяют исходную сборку и чертежи портов. Для нового OEM-контура учитывают трассу, расстояние между портами и обслуживание. Ниже рассмотрены состав сборки, материалы, размеры, выбор фитингов и монтажные проверки.

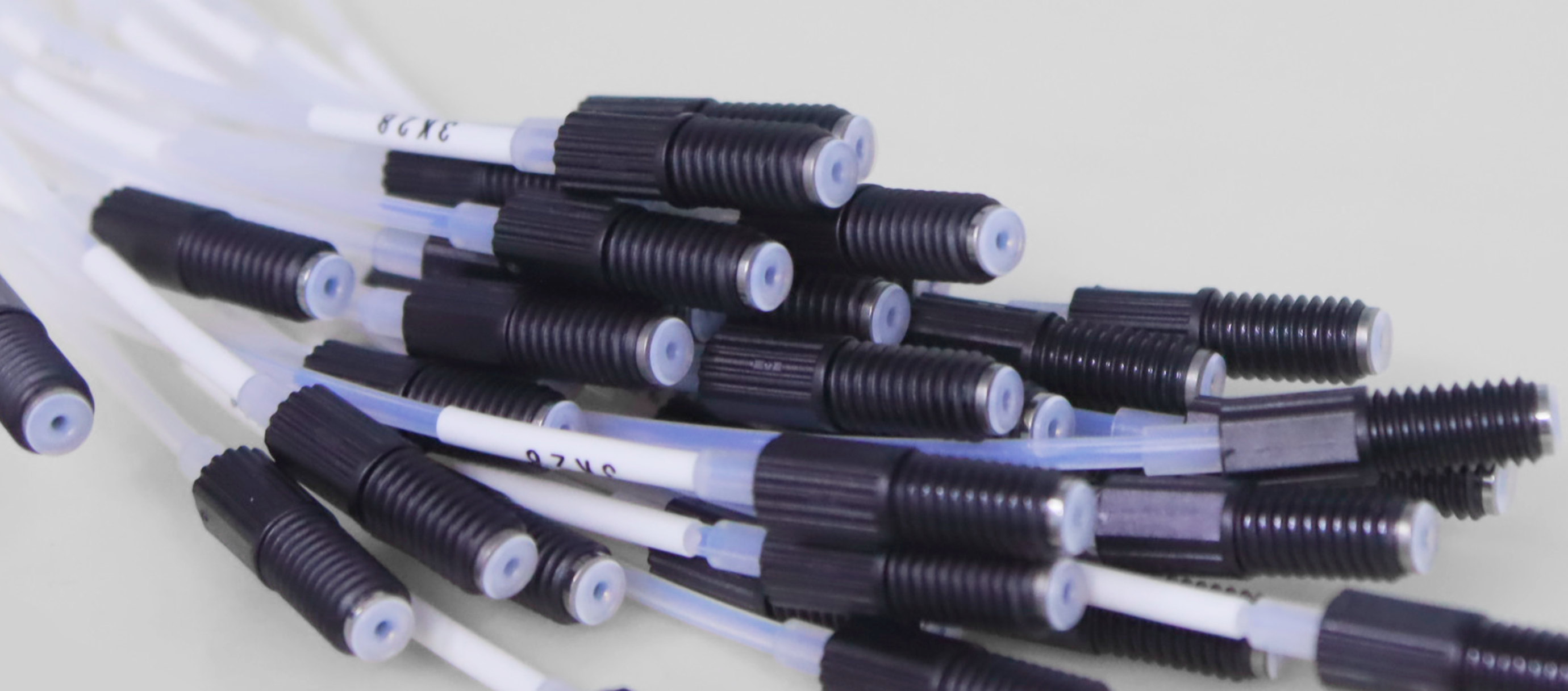

01Из каких деталей состоит сборка и как она уплотняется?

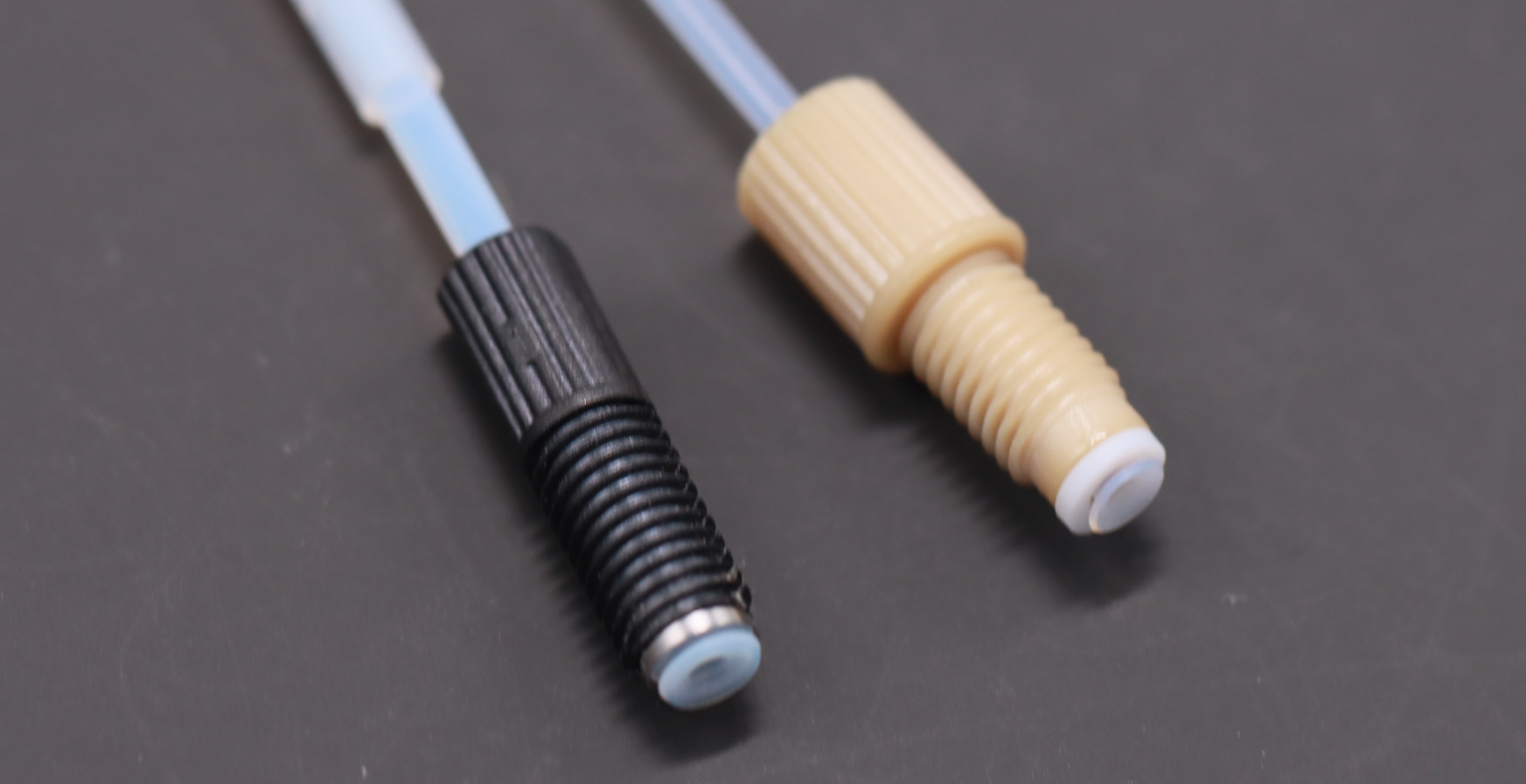

На предварительно сформованном конце трубки находится плоская отбортовка. Резьбовой фитинг передаёт осевое усилие через подходящую опорную шайбу, прижимая отбортовку к уплотнительной плоскости порта. Зацепление резьбы и торцевое уплотнение проверяют отдельно: возможность ввинтить фитинг ещё не означает контакт отбортовки с дном.
Доступны фитинги HF, HF6, HFL и HFL6. HF и HFL имеют стандартную головку, HF6 и HFL6 — компактную. Все прижимают отбортовку через согласованную шайбу, но отличаются головкой, длиной, отверстием и передней геометрией. Выбирают конкретную серию и модель; один набор размеров не описывает всю линейку.
| Компонент | Основная функция | Что уточнить |
|---|---|---|
| Трубка и отбортовка | Передача среды и торцевое уплотнение сформованным концом | Материал, диаметры, длина, отбортовка одного или обоих концов и размеры после формования |
| Резьбовой фитинг | Соединение с портом и создание осевого усилия | Серия, материал, резьба, сквозное отверстие и место для монтажа |
| Опорная шайба | Поддержка отбортовки и передача усилия | Материал, внутренний и наружный диаметры, толщина и соответствие фитингу |
| Кольцо / ограничительная втулка | Ограничение перемещения фитинга вдоль трубки | Необходимость, положение и допустимый ход |
| Маркировка трубки | Обозначение контура, порта или положения при монтаже | Текст, ориентация, положение и соответствие концов |
Кольцо или втулка позади фитинга ограничивает скольжение, а не уплотняет ответный порт. При разных интерфейсах фитинги и шайбы подтверждают отдельно для каждого конца, не предполагая одинаковую комплектацию.
02Как отдельно выбрать материал трубки, материал фитинга и диаметры?
| Деталь | Указанные варианты | Границы выбора |
|---|---|---|
| Трубка | FEP, PTFE | Отдельно проверить химическую совместимость и пригодность к отбортовке |

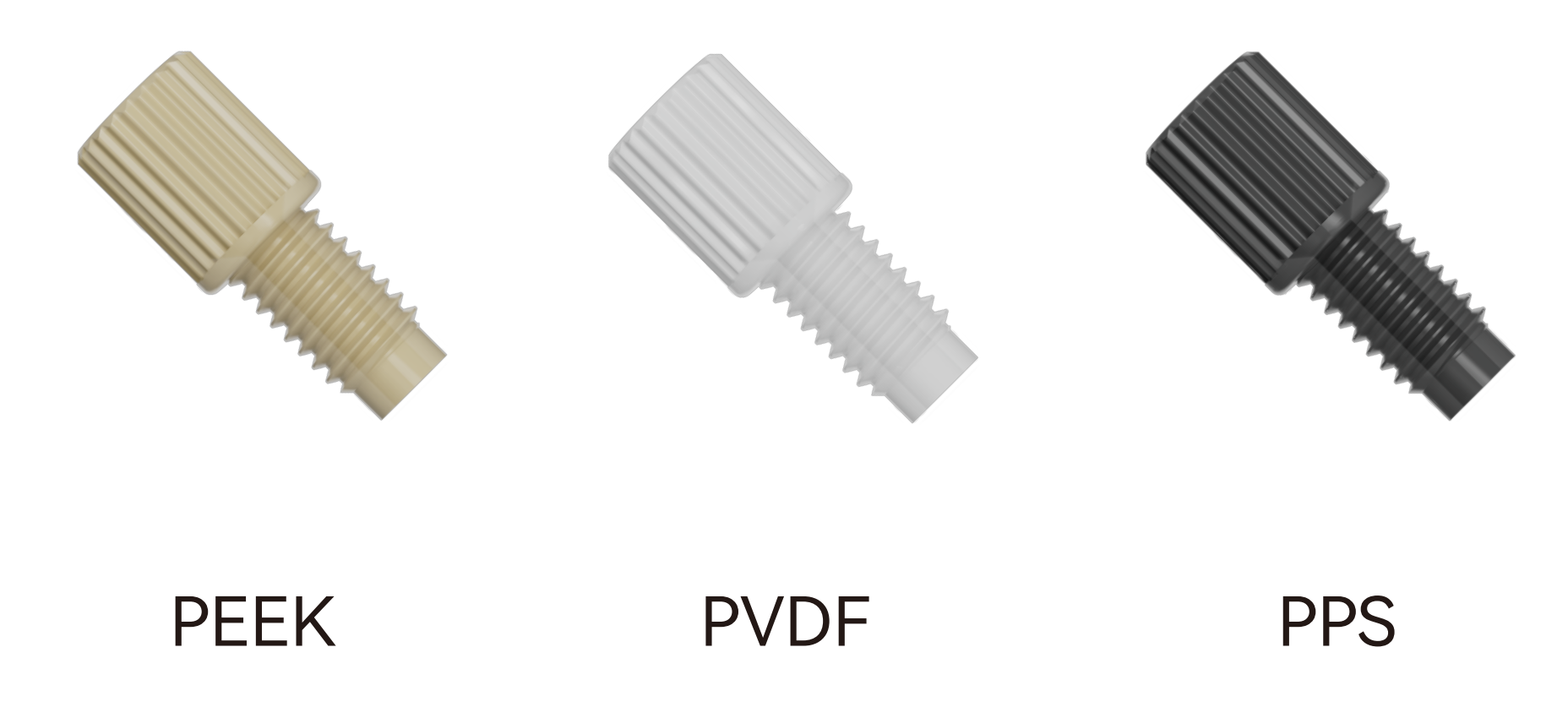

| Корпус HF / HF6 | PEEK, PVDF, PPS | Проверить сочетание материала, резьбы и наружного диаметра для конкретной модели |
| Корпус HFL | PVDF | Выбрать конкретное сочетание резьбы, диаметра трубки и цвета |
| Корпус HFL6 | Указанные M6×1 и 1/4-28 UNF изготовлены из PPS; указанный малый вариант 6-40 UNF — из PEEK | Не переносить материал между разными резьбами и типоразмерами |
| Согласованная шайба | Нержавеющая сталь SUS, PEEK или PTFE в зависимости от размера | Проверить диаметры и толщину; не каждый материал доступен в каждом размере |
Различайте внутренний диаметр трубки, наружный диаметр и отверстие фитинга. Внутренний диаметр и длина влияют на сопротивление и объём; наружный определяет сопряжение с фитингом, шайбой и инструментом. Отверстие должно вмещать выбранную трубку. Обозначать все три параметра как «диаметр трубки» неоднозначно.
Текущая документация указывает наружные диаметры 1.6, 2.0, 2.5, 3.0 и 3.2 мм. Задавайте внутренний и наружный диаметры парой: 0.8 × 1.6 мм означает внутренний × наружный, а не два подходящих наружных диаметра. Согласуйте пару с материалом и требованиями формования.
Стойкость к среде не означает пригодность любой толщины стенки для одного процесса отбортовки. До обработки проверьте инструмент, материал и диапазон диаметров; после — целостность конца и прохода. Укажите базу длины, например между уплотнительными плоскостями, чтобы не смешивать длину заготовки и готовой сборки.
03Как выбрать между HF, HF6, HFL и HFL6?
Все четыре серии предлагают M6×1 и 1/4-28 UNF. Сначала проверяют резьбу, наружный диаметр трубки и материал, затем головку, осевую длину и переднюю геометрию. Размеры ниже взяты из связанных чертежей серий, в мм. Они не включают отбортовку и шайбу и не равны выступающей после монтажа длине.
| Серия | Диаметр головки / общая длина | Наружный диаметр трубки | Материал корпуса |
|---|---|---|---|
| HF стандартный, плоское дно | 8.2 / 20.5 | 1.6–2.0, 2.5, 3.0–3.2; три группы | PEEK, PVDF, PPS |
| HF6 компактный, плоское дно | 6.4 / 17.6 | 1.6–2.0, 2.5, 3.0–3.2; три группы | PEEK, PVDF, PPS |
| HFL стандартный, плоское дно | 10 / 16.5 | 1.6, 2.0, 2.5, 3.0, 3.2; отдельный выбор | PVDF |
| HFL6 компактный, плоское дно | 6 / 20 | 1.6, 2.0, 2.5, 3.0, 3.2; отдельный выбор | PPS; строка относится к M6 и U28 |
HF: стандартная головка, три группы диаметров
HF имеет головку 8.2 мм, длину 20.5 мм и передний участок без резьбы 2 мм. Группам трубок 1.6–2.0, 2.5 и 3.0–3.2 мм соответствуют отверстия 2.2, 2.7 и 3.4 мм. Выбирайте PEEK, PVDF или PPS по модели; проверяйте место для вращения головки и выхода трубки сзади.
Чертёж: Размеры HF (M6 / 1/4-28 UNF)
HF6: уже и короче HF
HF6 имеет головку 6.4 мм и длину 17.6 мм — соответственно на 1.8 и 2.9 мм меньше HF. Группы трубок, материалы и передний участок 2 мм соответствуют HF. Рассмотрите HF6 при близких портах или малом осевом пространстве, затем проверьте доступ для затяжки и снятия. Компактность не означает более высокое допустимое давление.
Чертёж: Размеры HF6 (M6 / 1/4-28 UNF)

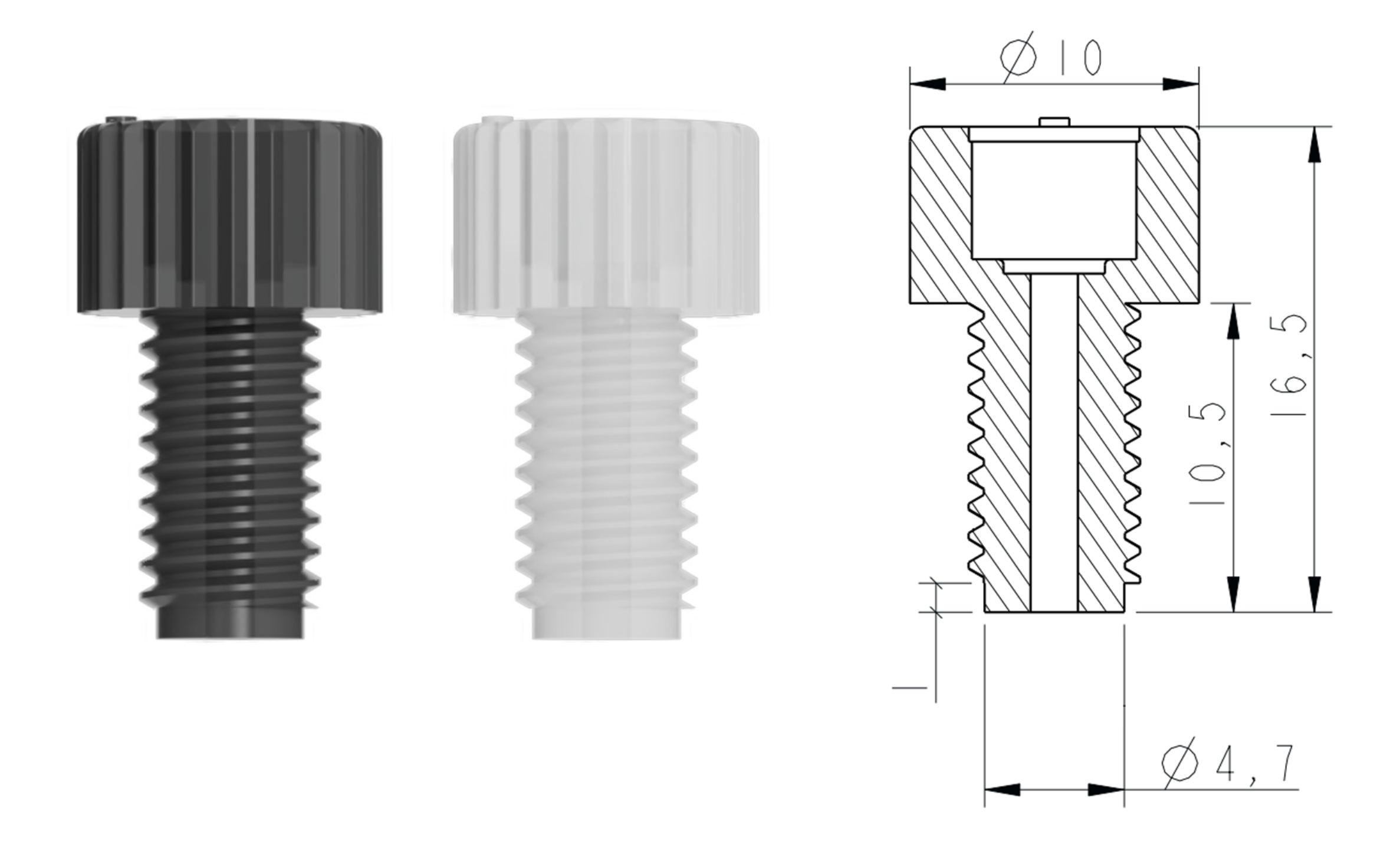

HFL: короткий корпус, широкая головка
HFL имеет головку 10 мм, длину 16.5 мм и передний участок 1 мм. Он короче HF, но требует больше радиального места. Проверяйте оба направления у корпуса прибора и соседних портов. Чертежи предусматривают натуральный и чёрный PVDF отдельно для трубок 1.6, 2.0, 2.5, 3.0 и 3.2 мм; три группы HF здесь не применяются.
Чертежи: Размеры HFL-M6Размеры HFL-U28

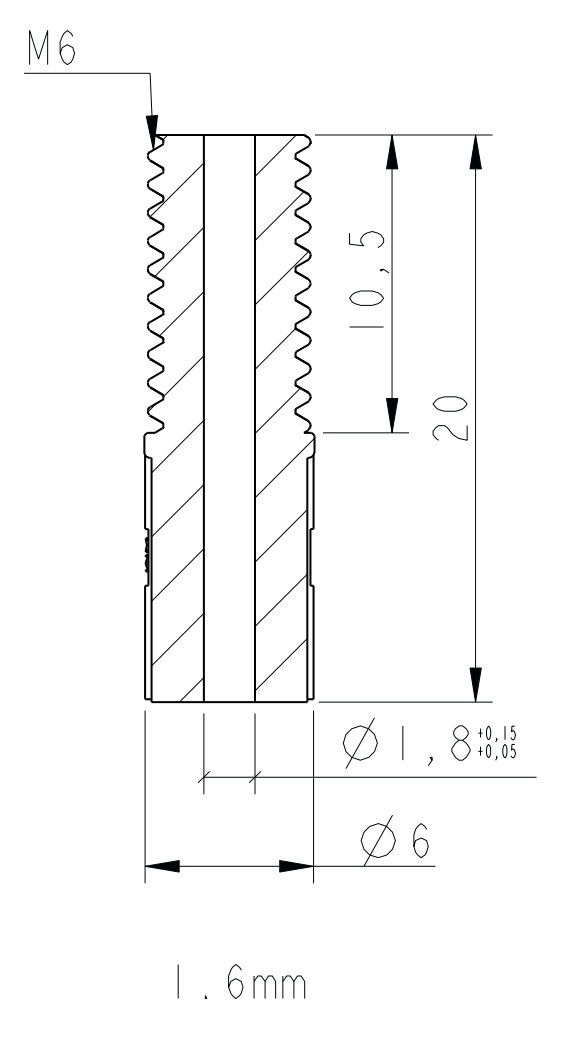

HFL6: тонкий корпус, проверка радиального и осевого пространства
Чертежи HFL6 M6 и U28 указывают головку 6 мм, длину 20 мм и корпус PPS. Он уже остальных трёх, но длиннее HF6 и HFL: «компактный» не значит минимальный во всех направлениях. Участок без резьбы 2 мм, как у HF/HF6, не указан; сопряжение проверяют по собственной геометрии HFL6.
Для наружных диаметров HFL6 1.6, 2.0, 2.5, 3.0 и 3.2 мм номинальные отверстия составляют 1.8, 2.2, 2.7, 3.2 и 3.4 мм. Малый HFL6-U40-16-PK-N имеет резьбу 6-40 UNF, корпус PEEK и рассчитан на трубку 1.6 мм снаружи. Его монтажные размеры подтверждают отдельно; размеры M6/U28 из таблицы не применимы.
Чертежи: Размеры HFL6-M6Размеры HFL6-U28
От выбора серии к комплектации сборки
- Проверьте полную резьбу и плоскую уплотнительную поверхность порта перед выбором серии. M6 и U28 не взаимозаменяемы.
- Выбирайте по фактическому наружному диаметру трубки, проверяйте отверстие и допуск. Отверстие вмещает трубку; это не её внутренний диаметр и не диаметр проточного канала сборки.
- По диаметру головки проверяйте столкновение соседних фитингов. По длине, глубине установки и направлению выхода трубки — осевое место, оставляя доступ для работы.
- Согласуйте материал, диаметры и толщину шайбы с фитингом, трубкой и портом; подтвердите опору и место прижатия отбортовки.
Фильтры стандартных и компактных обжимных фитингов на сайте относятся к другим структурам соединения. Здесь четыре серии с плоским дном — HF, HF6, HFL и HFL6; четыре категории фильтра не являются четырьмя вариантами отбортованной сборки. При замене проверяйте префикс серии, версию чертежа и порт.
04Почему соединение может течь, хотя фитинг ввинчивается?
Сначала проверьте полную резьбу: M6×1 и 1/4-28 UNF различаются. Внешнее сходство или несколько оборотов не доказывают совместимость. Затем проверьте форму, глубину и состояние дна порта для нужного уплотнительного контакта.
Показанному соединению требуется плоское дно по чертежу. Несовместимая конусная поверхность может помешать прилеганию и вызвать утечку или локальное удержание жидкости. Передняя часть фитинга, толщина шайбы и отбортовка совместно определяют положение; исключите упор других частей до достижения прижатия.
| Проверяемая зона | Показанное или ответное требование | Значение при сборке |
|---|---|---|
| Передняя часть фитинга | HF/HF6: 2 мм; HFL: 1 мм; аналогичный участок HFL6 M6/U28 не указан | Проверять каждую серию, не применять 2 мм ко всем |
| Передний диаметр | HF/HF6/HFL: 4.7 мм на чертежах M6, 5.1 мм на U28 | Это геометрия передней части, не номинальный диаметр резьбы и не наружный диаметр трубки; не относится к HFL6 |
| Внутри ответного порта | Инструкция сопряжения для этого типа сборки задаёт высоту участка освобождения внутренней резьбы ≤1 мм | Указывать и проверять отдельно от передних размеров фитинга |
| Дно порта | Плоская поверхность без конуса по ответному чертежу | Проверить форму, загрязнение, царапины и фактический контакт |
| Шайба и отбортовка | Размеры согласованы с фитингом, трубкой и портом | Подтвердить порядок установки, целостность и положение прижатия |
Эти требования относятся к соответствующим сборке и порту, а не являются универсальным стандартом обработки для всех фитингов с отбортовкой. Для существующего клапана или модуля предоставьте разрез порта, а не только обозначение резьбы.
05Как различить дефекты деталей и ошибки монтажа?
Перед регулировкой проверьте интерфейсы и детали. Постоянное увеличение затяжки может необратимо деформировать пластиковую отбортовку и скрыть несовместимость порта. Соблюдайте метод и момент для конкретных фитинга, трубки и сборки; одного значения для всех моделей нет.
- Сверьте модель, наружный диаметр трубки, шайбу и чертёж порта, исключив смешение деталей.
- Проверьте перекос, трещины и деформацию отбортовки, а также изменение прохода после формования или прижатия.
- Проверьте отсутствие, ошибочный выбор и повреждение шайбы, царапины и частицы на поверхности порта.
- Собирайте установленным способом; наблюдайте, не скручивается ли трубка при вращении фитинга.
- Восстановите реальную трассу, устраните натяжение короткой трубки, резкие изгибы и боковые силы, затем повторите испытание в условиях прибора.
Если на стенде всё исправно, а в приборе течёт, сначала проверьте трассу и внешние нагрузки. Если проблема сосредоточена в одном порту, начните с его деталей и поверхности. Так различают несовместимость, состояние деталей и влияние прокладки.
06Какие испытания нужны после установки образца?
| Испытание | Что проверять |
|---|---|
| Размеры и монтаж | База длины, детали обоих концов, расстояние портов, доступ инструмента и изгибы после установки |
| Рабочая герметичность | Поведение при реальном избыточном давлении или разрежении, температуре и изменении давления |
| Среды и очистка | Изменения трубки, отбортовки и уплотнения после контакта с реальными реагентами и очистителями |
| Обслуживание и повторное соединение | Разборка по методам и числу циклов прибора; осмотр отбортовок, шайб и герметичности после соединения |
| Стабильность партий | Проверка материалов, размеров, внешнего вида, маркировки и протоколов по согласованному чертежу |
Давление, длительность, допустимую утечку и число разборок задают требованиями прибора и подтверждённой сборкой. Параметр отдельного фитинга или трубки автоматически не гарантирует давление, ресурс или повторное использование всей сборки.
07Какие данные нужны для сборки на заказ?
В запросе FOREACH обозначьте концы A и B и перечислите фитинги, резьбы, шайбы и порты каждого. Одно- или двусторонняя отбортовка, длина, ограничители и маркировка определяются проектом; поставляемые сочетания соответствуют утверждённым чертежам и документам.
- Среда: реагенты и очистители, концентрация, температура, время контакта и режим работы.
- Трубка: FEP или PTFE, внутренний × наружный диаметр, цвет, готовая длина и база измерения.
- Концы A/B: серия, материал, полная резьба, требования к шайбам и чертежи ответных портов.
- Монтаж: трасса, расстояние между портами, место для изгиба и способ обслуживания/снятия.
- Идентификация: ограничители, текст маркировки, направление печати и положение.
- Приёмка: допуски, внешний вид, чистота, рабочая герметичность и проверки при обслуживании.
При замене приложите фото исходной сборки и опишите проблему: недостаточная длина, неудобный монтаж, утечка после обслуживания или различия партий. Связь проблемы со структурой и режимом позволяет решить, менять ли трубку, фитинги, шайбы либо требования изготовления и сборки.
Смотреть: Модели и характеристики фитингов для жёстких трубок
08Частые вопросы
Можно ли устранить утечку дополнительной затяжкой?
Сначала проверьте порт, повреждения отбортовки, шайбу, натяжение и скручивание трубки. Дополнительное усилие может деформировать пластик или повредить резьбу. Соблюдайте метод и момент конкретной модели; единого значения нет. Клей для резьбы или лента PTFE также не являются подразумеваемым способом ремонта.
Почему после успешной статической проверки сборка течёт в приборе?
Статическая проверка не охватывает все условия монтажа. Трасса может создавать натяжение, скручивание и боковые силы при движении; температура и давление тоже меняют уплотнение. Запишите место и момент утечки, проверьте длину, крепления и запас движения, затем испытайте при реальном давлении или разрежении, температуре и цикле работы.
Можно ли повторно использовать или заново сформовать деформированный конец?
Трещины, перекос и остаточную деформацию нельзя компенсировать затяжкой. Замена или повторное формование должны соответствовать подтверждённым материалу, инструменту, процессу, готовой длине и приёмке. После доработки проверяют проход и герметичность. Универсального числа повторных использований нет.
Как проверить совместимость после смены реагента или очистителя?
Определите фактически смачиваемые материалы трубки, отбортовки и других деталей. Проверьте состав, концентрацию, температуру, время контакта и очистку. Материал или цвет корпуса не описывает все смачиваемые детали, а общей надписи о химстойкости недостаточно. Оцените конкретную пару материал–среда и при необходимости испытайте образцы в целевых условиях.
Почему резкий изгиб влияет и на расход, и на уплотнение?
Изгиб или сдавливание могут сузить проход, а недостаточная длина, скручивание и боковые силы — изменить прижатие отбортовки. Отдельно проверяйте сопротивление потоку и нагрузку на соединение. Место для изгиба, крепления и запас движения выбирают по реальному материалу и размерам, а не по одному множителю радиуса для всех трубок.
Можно ли применять общие пределы давления, температуры и момента для четырёх серий?
Одинаковая резьба или похожая форма не подтверждают общие пределы. На сборку влияют корпус, трубка и стенка, шайба, формование, порт и режим. Таблица размеров предназначена для проверки геометрии; допустимые давление, температура, момент и циклы обслуживания подтверждаются для конкретного сочетания и условий испытаний.
