什么是内螺纹互转接头？二通、三通与穿板结构的区别及选型

01内螺纹互转接头如何连接软管和硬管？

连接时，管路先与适合它的外螺纹连接件组成端接，再装入内螺纹本体。硬管通常需要与管外径及端口结构匹配的螺母、卡箍、卡环或翻边组件；软管可经适配的螺纹转倒刺接头进入内螺纹端口。实际组合应同时满足管路夹持和端口密封要求。

以平底端口与相应管路组件配合为例，螺纹提供轴向紧固力，密封则依靠密封件、管端和端口密封面的正确接触。螺纹相同而密封面形状、端口深度或组件伸出长度不同，仍可能无法形成有效密封。

本体的内螺纹用于接收外螺纹连接件，管路需要先完成端接再装入端口。维护时，拆开螺纹端接和拔下软管是两个独立动作：拆装前先停机卸压，再检查密封件和管端状态；更换零件时核对原组合型号及配套要求，外形相似的零件也可能采用不同密封结构。

硬管端接可继续阅读硬管接头的连接结构与配套选择；软管端接可参考螺纹转倒刺接头的两端密封。

02U、US、PMU、UT、UY 内螺纹接头有什么区别？

先按通道数量和固定方式选择结构。U、US 用于两段管路的直通连接；PMU 增加穿板固定结构；UT、UY 提供三个相通端口，用于分流或汇流。US 的方形本体与 U 的标准本体不同，但外形本身不能用来判断通径或耐压能力。

型号可帮助识别配置。例如 UT-U28-15-PS-B 中，UT 表示 T 型三通，U28 表示 1/4-28 UNF，15 表示 1.5 mm 通径，PS 在本系列编码中对应 PPS，B 表示黑色。AC 对应 POM，N 表示本色；不能把材料代码 PS 按其他行业的缩写习惯理解为聚苯乙烯。

材料选择要同时覆盖本体、配套密封件和管路。本系列不同型号提供 PP、POM 或 PPS 本体，适用性取决于介质、浓度、温度、接触时间及清洗剂。材料按完整型号及对应资料核对，颜色只用于辅助识别；整套连接的允许压力需结合本体、密封件、管路和工作温度确认。

进一步核对介质条件时，可阅读接头本体与密封件的材料选择。

03M6×1 和 1/4-28 UNF 内螺纹接头怎样配套密封？

M6×1 与 1/4-28 UNF 是不同的螺纹规格，不能直接互拧。M6×1 表示公称直径 6 mm、螺距 1 mm；1/4-28 UNF 表示公称直径 1/4 英寸、每英寸 28 牙。两者尺寸接近并不意味着匹配，强行旋入会损伤塑料螺纹或使连接件偏斜。

U-M6-20-PP-N 的两端均为 M6×1，U-U28-20-PP-N 的两端均为 1/4-28 UNF。官网当前展示的 U、US、UT、UY、PMU 型号，各液路端口采用相同的螺纹规格；管路尺寸和端接组件仍需分别选择。需要两端螺纹不同的转接时，请提供两端螺纹、管路尺寸和介质，联系恒永达确认具体型号、供货与配套方案。

接头上的字唛可以辅助区分端口：M 表示 M6×1，E 表示 1/4-28 UNF；装配时仍以完整型号和端口资料为准。平底密封组合通过对应密封组件与端口密封面的正确配合实现密封。出现端面泄漏时，应检查管端是否到位、密封组件及端口是否完好；生料带等辅助密封材料只在该组合的装配要求明确规定时使用。

04内螺纹接头的通径怎么选？与管径、残留体积有什么关系？

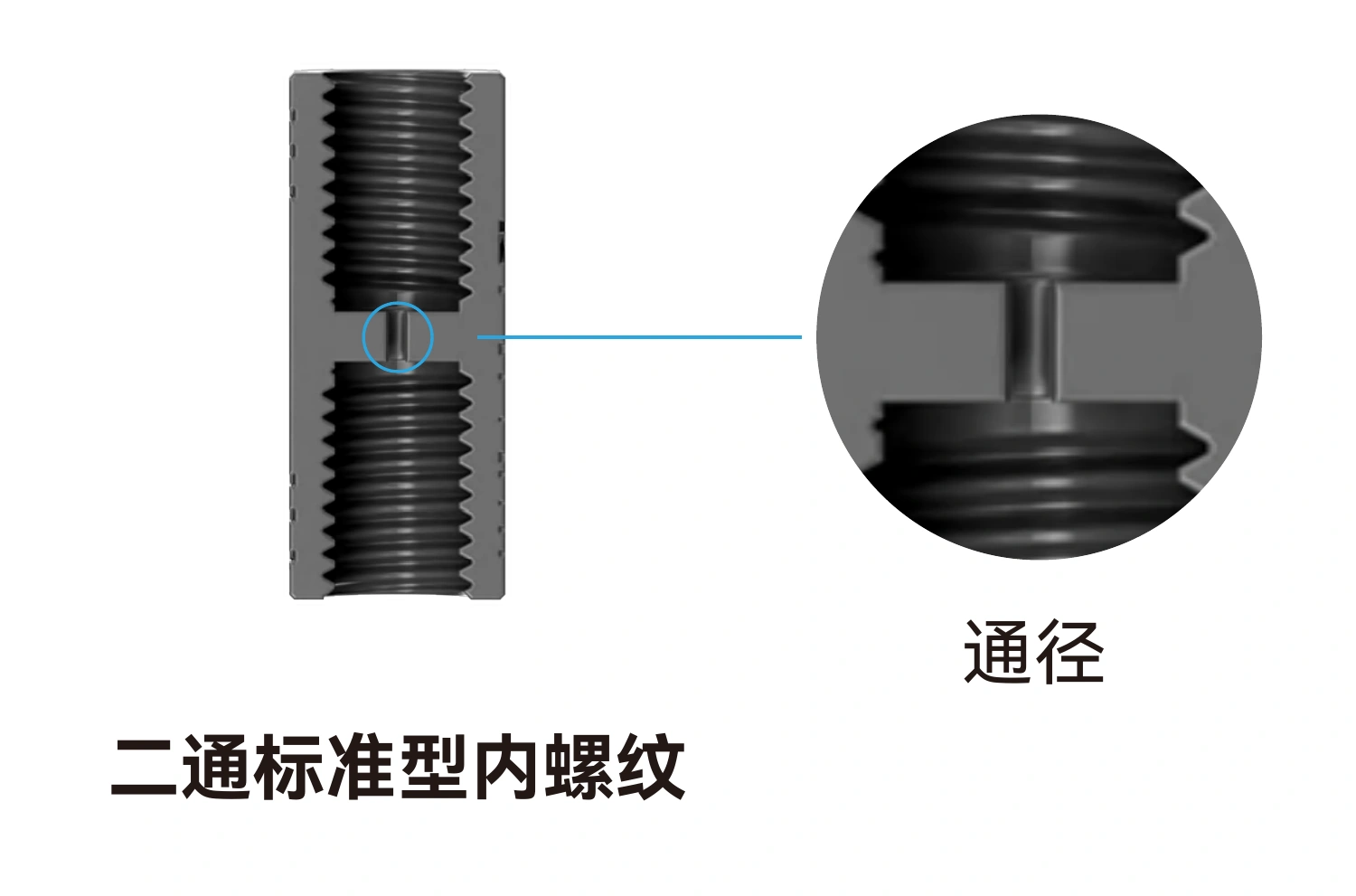

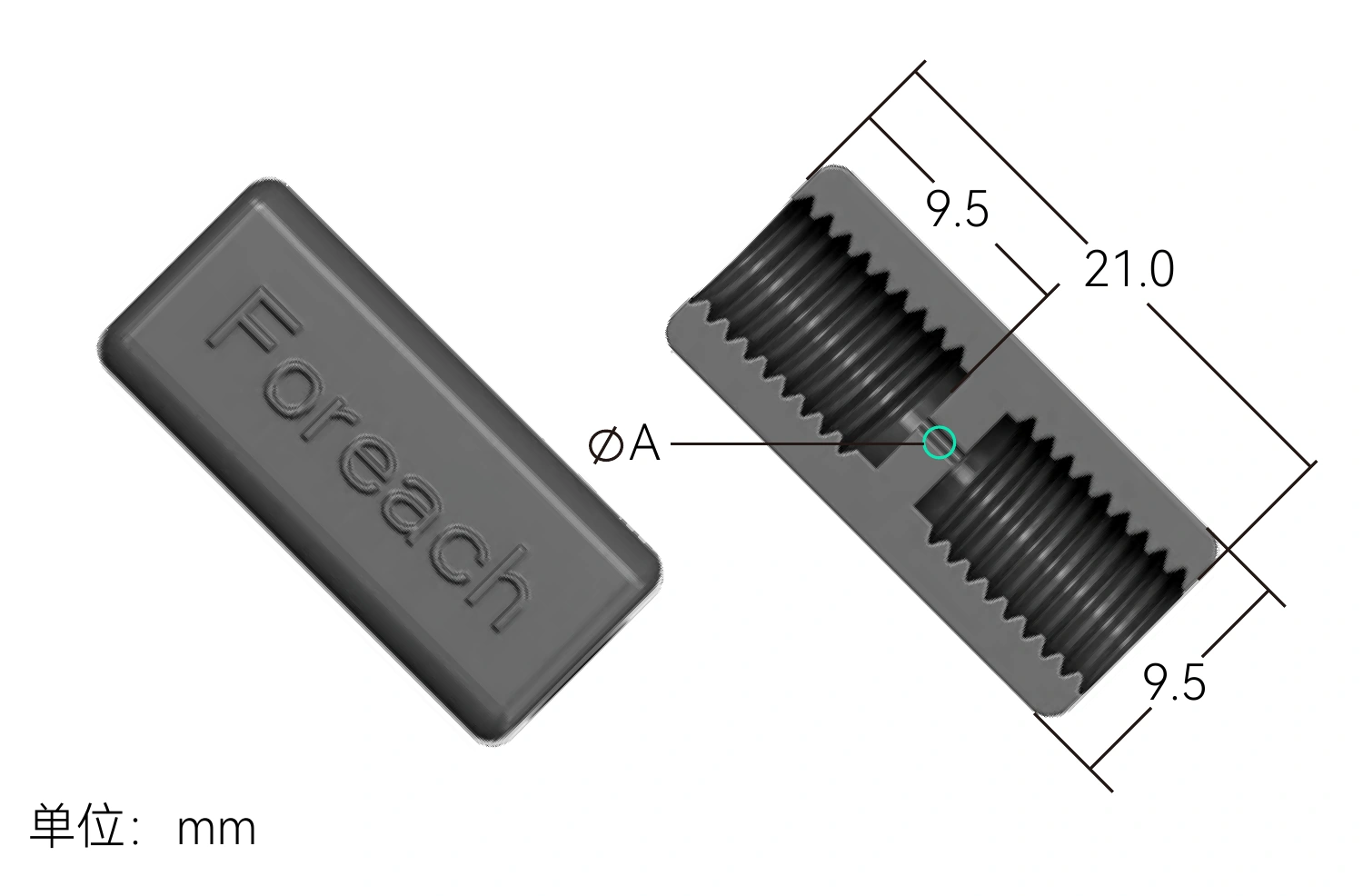

通径表示接头内部过液通道的尺寸，螺纹规格表示端口的机械连接尺寸，两者是独立参数。例如 US-M6 系列同为 M6×1 端口，却有 0.5、1.0、1.5 mm 通径；更换通径不一定改变外螺纹配套规格，但会改变内部流道与管内径的衔接。

选择通径时，先记录管内径和目标流量，再检查接头是否成为局部限制。在其他条件相近时，较小通道可能增加压降；较大的腔体也可能增加需要置换的液量。实际结果仍与通道长度、转弯、端接几何、液体黏度和运行流量有关，不能仅凭通径大小给出流量或残留保证。

管内径与接头通孔相匹配、管端按对应连接结构到位时，有助于减少连接处的台阶和滞留空间。这是低残留连接的重要条件。整机残留还与内部流道容积、未被充分冲洗的区域及运行方式有关，需要结合实际置换测试评估。

对试剂切换、样品输送和清洗液路，建议在装机后检查置换过程：保持实际管长、连接组件和运行流量，用允许的示踪或浓度测量方法记录出口恢复到目标状态所需的冲洗量。将结果与检漏、压降和气泡表现一起评估，才能判断所选通径是否适合这条液路。

05T 型与 Y 型内螺纹三通怎样用于分流和汇流？

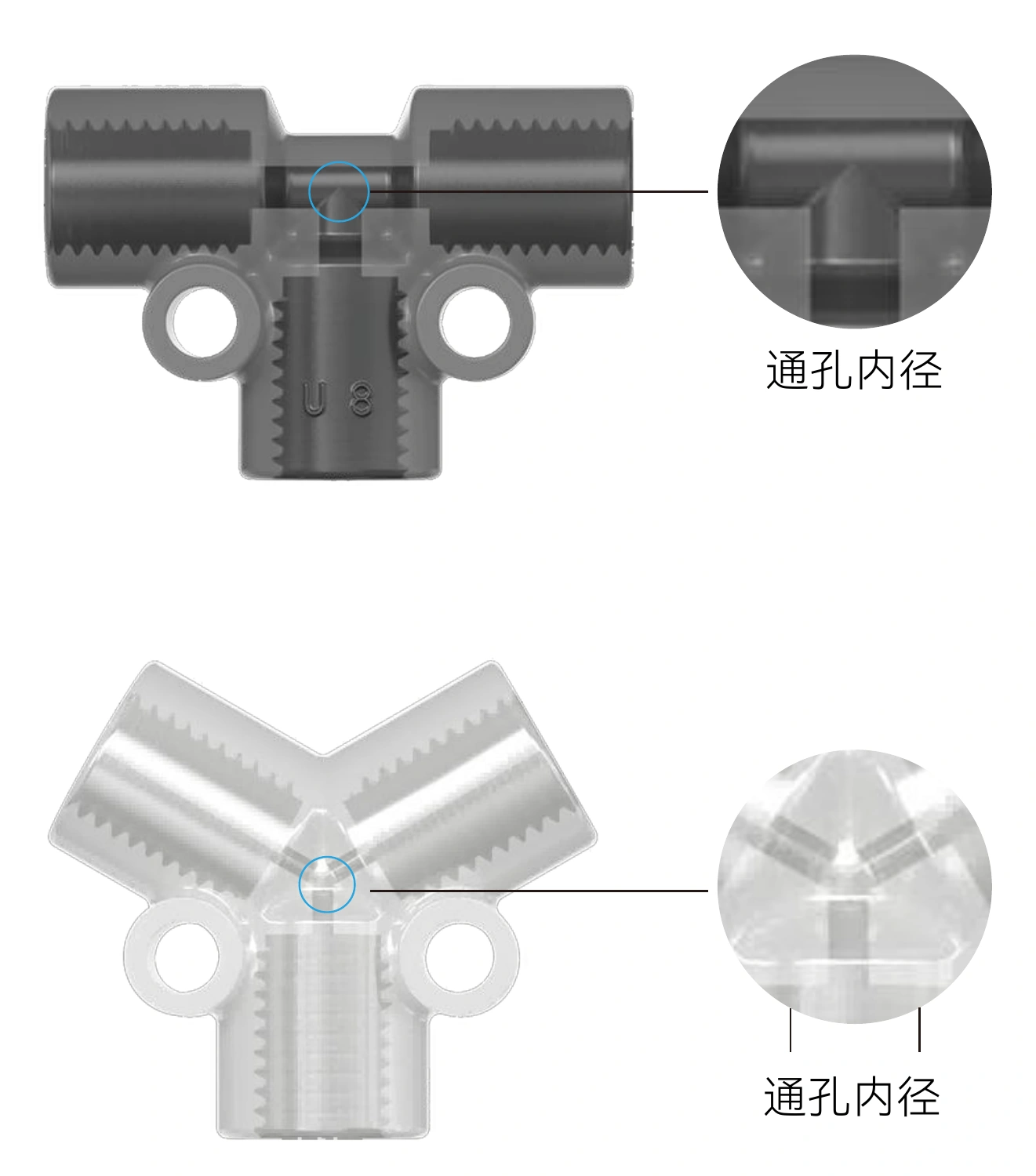

UT 和 UY 都有三个相通端口，既可用于一路分成两路，也可用于两路汇入一路。T 型适合直线主路带侧向支路的布置；Y 型提供斜向分支。选择时先看相邻管路的走向、弯曲空间和安装孔位置，再比较对应通径及实际工况。

普通三通提供连接，不主动控制分配比例。即使两条支路使用相同管径，只要长度、下游背压、阀门开度或局部阻力不同，流量就可能不同。因此，需要两路等量供液时，应设置相应的流量控制或计量方案，并在两路同时工作和单路工作时分别验证。

汇流也不等于充分混合。两种液体是否达到需要的均匀程度，还取决于流量比、流体性质和后续流道；不能仅凭 T 型或 Y 型外观作保证。若一条支路停用，还要检查其他支路的压力是否造成倒流，需要隔离时由系统设置阀或其他适合的措施。

UT 与 UY 带有安装孔，可用于固定分支节点，避免管路重量持续作用于端口。布管时为旋紧、拆卸和清洗留出工具空间。T 型与 Y 型的实际压降差异取决于流量、流道几何和流体性质，需要比较时按实际工况测量。

06PMU 穿板内螺纹接头怎么安装？面板厚度和两种螺纹如何区分？

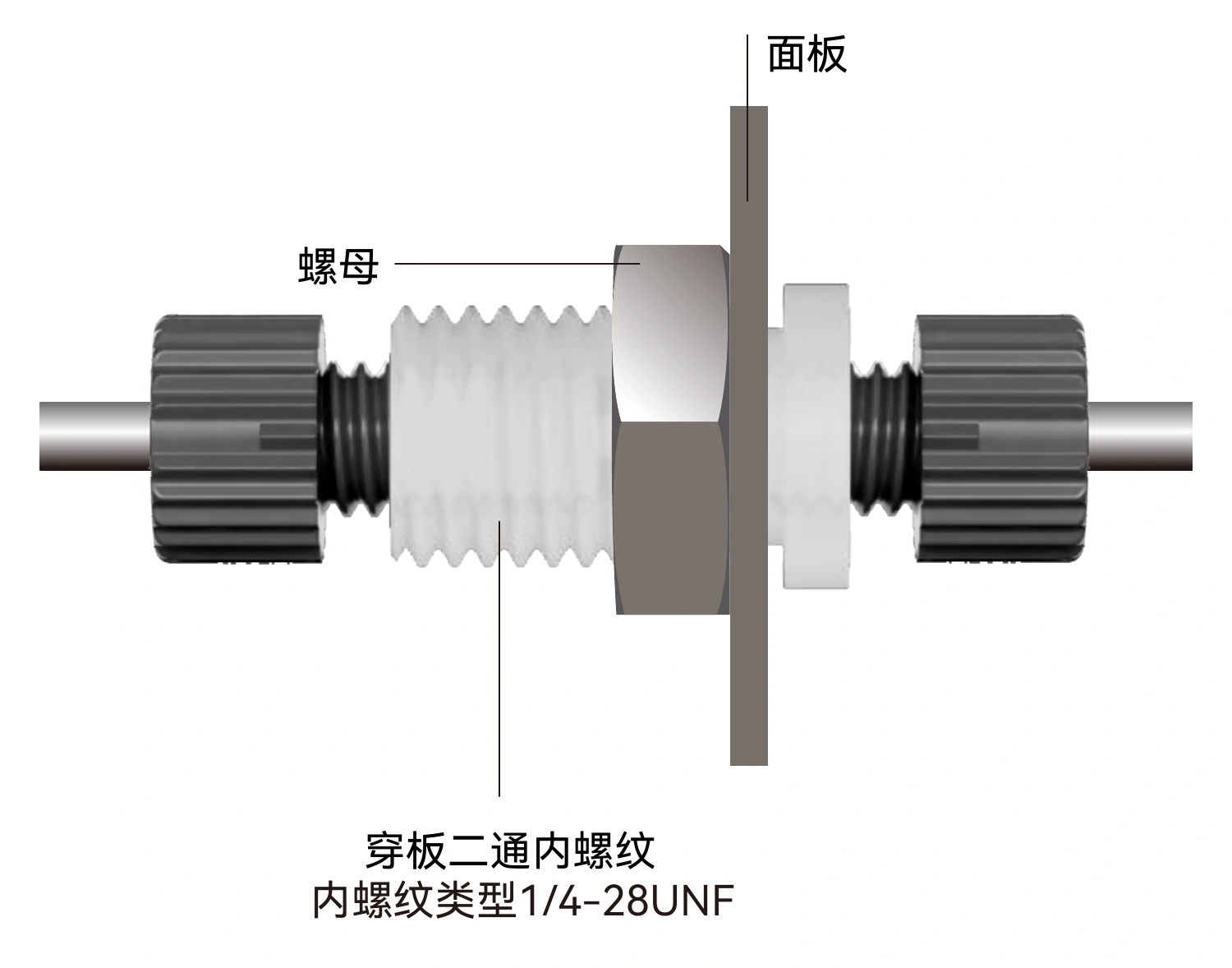

PMU-M12-U28-20-PP-N 将穿板固定和液路连接分在两处：本体外侧 M12×1.5 螺纹用于安装螺母，两侧内螺纹端口为 1/4-28 UNF，内部通径为 2.0 mm。型号中的 M12 不表示两侧液路端口为 M12。

该 PMU 型号允许的面板厚度不超过 12.5 mm，安装时需要配套螺母。面板应夹在本体挡肩与螺母之间，先确认安装方向、开孔和可夹持厚度，再完成固定。12.5 mm 是允许面板厚度，不是开孔直径，也不是液路接头的旋入深度。

1. 装配前核对 PMU 完整型号、配套螺母和面板图纸；检查螺纹、挡肩与面板孔边缘，清除毛刺及异物。
2. 让本体穿过面板，用配套螺母固定；保持本体不随工具转动，不让已连接的管路承受扭转。
3. 两侧分别安装与 1/4-28 UNF 端口及密封面相匹配的管路端接，区分面板固定与液路密封的紧固要求。
4. 在面板两侧留出端接拆装、螺母操作和管路弯曲空间，设置合适的管路支撑。
5. 完成装配后，在目标温度、压力与流量下检查密封和通流；用于吸液侧时增加负压进气检查。

需要通过安装螺母穿板固定时，可选择 PMU；U 标准二通用于管路之间的直接对接。带卡簧固定结构的其他二通按各自的板厚和卡簧要求安装，与 PMU 的 12.5 mm 面板厚度限制分开核对。

07分析仪器需要一路供液、两路分支时，怎样选择内螺纹接头？

假设一台分析仪需要将同一种清洗液送往两个用液模块，拟采用内径 1.5 mm 的管路，并希望把分支节点固定在机内。这个任务可先从 UT T 型或 UY Y 型三通筛选，再按端口配套和布管条件确定方案。以下是选型示例，不是已验证的客户装机案例。

1. 明确用液状态：记录两路同时或交替工作的流量、下游背压，以及某一路关闭时另一条支路的运行要求。
2. 初选结构与通径：直线主路带侧向支路可评估 UT-U28-15-PP-N；斜向分支可评估 UY-U28-15-PP-N。两者均为 1/4-28 UNF 端口、1.5 mm 通径和 PP 本体。
3. 补全三端端接：按实际管外径、材料和端口密封面选择外螺纹接头及密封组件。1.5 mm 管内径不能代替管外径，也不能据此直接指定卡箍或卡环。
4. 核对介质和安装：检查清洗液及冲洗剂对本体、密封件和管路的相容性；按安装孔与工具空间布管并固定。
5. 验证通流和隔离：测量各运行组合下的支路流量、压降、泄漏、气泡与倒流情况；需要等量分配时另行落实控制方案。
6. 固化采购和维护资料：记录三通型号、三个端接组合、管路尺寸、装配方法及验收条件，维护时按组合更换。

若供液还需要穿过仪器面板，可另行评估 PMU-M12-U28-20-PP-N，但其通径为 2.0 mm。不能因为它与三通同为 U28 端口，就认为整条液路已经等通径；还需检查管路到穿板接头之间的衔接、置换体积和安装空间。

结合具体任务继续阅读分析仪器液路应用；产品外形与接口介绍可查看内螺纹互转接头介绍视频。

08内螺纹接头漏液、吸入气泡或流量下降时怎么排查？

先停机并释放液路残压，再定位故障发生在哪一个端口、管路端接或本体位置。不要在配套关系未确认时反复加力旋紧：错配、管端未到位、密封件损伤与端口裂纹，需要不同的处理。

首次装配时确认完整的本体、端接与管路组合；维护重装时额外检查密封件的变形、磨损及管端损伤。本体状态允许再次使用时，密封件和预装组件仍需按实际状态及各自的复用要求处理。锁紧扭矩和允许压力按该组合的材料、密封方式和工作温度确定，其他接头的数值不能直接套用。
