螺纹转倒刺接头怎么选？螺纹、密封方式与软管尺寸匹配

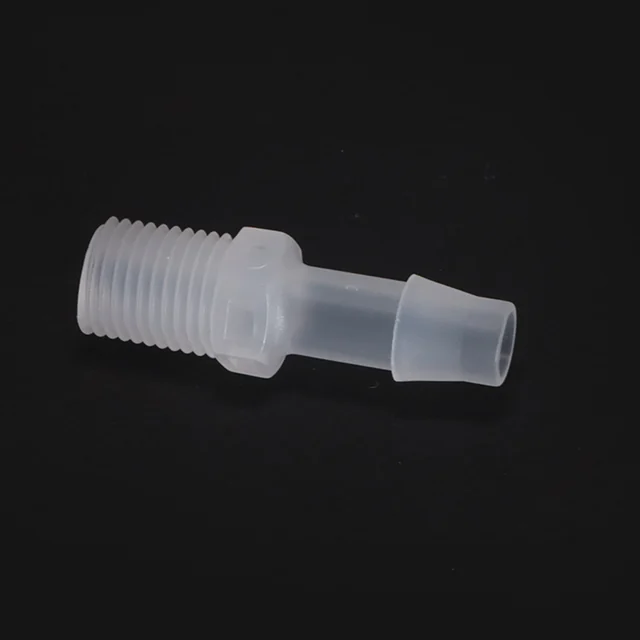

螺纹转倒刺接头用于连接螺纹端口与柔性软管。一端与泵、阀、歧管或其他配套接头螺纹连接，另一端插入软管，由倒刺表面与软管配合形成密封和保持作用，英文常称 threaded hose barb fitting 或 threaded-to-barb adapter。
选型时需要同时确定螺纹规格、端口密封结构和软管内径。仅写“1/4 转 3.2 接头”不能完整描述连接：前者可能代表不同螺纹标准，后者还需要明确是软管内径、外径，还是接头流道尺寸。
恒永达 SA 直通和 SAL L 型采用螺纹密封，需要 PTFE 生料带或相容的螺纹密封胶辅助；SB 直通、SBS 直通短型与 SBR 直通旋转型采用底面密封，靠螺纹底部台阶平面与接收端口对接面压合，不使用生料带或密封胶。SC 则提供 M6×1 或 1/4-28 UNF 内螺纹，通常用于把配套硬管接头转接到软管。PP、PA、POM、PVDF 等材料按具体型号选择。
01螺纹转倒刺接头如何密封？螺纹端与软管端的区别
设备端有两条明确的密封路径：SA、SAL 在螺牙配合处使用辅助密封材料封住泄漏通道；SB、SBS、SBR 由螺纹产生轴向压紧力，使接头底部台阶平面与端口对接面贴合。后者的螺纹主要负责锁紧，真正需要清洁和保护的是底部密封平面。
软管端采用另一种方式：柔性管套在倒刺杆上，管壁受倒刺轮廓撑开并贴合，形成密封和保持作用。因此，设备端应检查螺纹及对应密封结构，软管端应检查内径、材料、插装深度和保持性，不能把两侧都当作“拧紧即可”。
- 设备端口螺纹标准、端口深度与密封面
- 转接头螺纹端密封结构与内部流道
- 柔性软管内径、壁厚、材料和倒刺配合
例如，倒刺根部渗液时，继续拧紧设备端螺纹通常不能解决管端配合问题；设备端口漏液时，增加软管夹也不能修复底面划伤。先找到泄漏位置，再检查对应的尺寸、表面和装配条件。
02螺纹转倒刺接头的 UNF、NPT、M、G 螺纹与密封方式如何对应？
| 完整螺纹／型号代码 | 螺纹形式 | 对应系列与内外螺纹 | 设备端密封方式 |
|---|---|---|---|
| 10-32 UNF／U32 | 统一制细牙平行螺纹；每英寸 32 牙 | SA-U32、SAL-U32：外螺纹 | SA、SAL 螺牙配合＋生料带或螺纹密封胶 |
| 1/4-28 UNF／U28 | 统一制细牙平行螺纹；每英寸 28 牙 | SA、SAL、SB、SBR：外螺纹；SC：内螺纹 | SA、SAL 为螺纹密封；SB、SBR 为底面密封；SC 按配套硬管接头及密封组件确定 |
| 1/8-27 NPT／1/8NPT | 美制锥管螺纹；每英寸 27 牙 | SA-1/8NPT、SAL-1/8NPT：外螺纹 | 螺纹密封，需辅助密封材料；不套用非 NPT 塑料螺纹扭矩 |
| 1/4-18 NPT／1/4NPT | 美制锥管螺纹；每英寸 18 牙 | SA-1/4NPT：外螺纹 | 螺纹密封，需辅助密封材料；按 NPT 装配要求处理 |
| M5×0.8／M5 | 公制平行螺纹；公称直径 5 mm、螺距 0.8 mm | SB-M5：外螺纹 | 底面密封，台阶平面压合；不用生料带或密封胶 |
| M6×1／M6 | 公制平行螺纹；公称直径 6 mm、螺距 1 mm | SB-M6、SBS-M6：外螺纹；SC-M6：内螺纹 | SB、SBS 为底面密封；SC 按配套硬管接头及密封组件确定 |
| G1/8／G1/8 | 英制平行管螺纹 | SA-G1/8：外螺纹 | 本系列归为 SA 螺纹密封型，按该型号辅助密封要求装配 |
读型号时，U32 对应 10-32 UNF，U28 对应 1/4-28 UNF。“10”是螺纹规格号，不是 10 mm；UNF、NPT 标注中连字符后的数值表示每英寸牙数，M5×0.8 和 M6×1 中“×”后的数值则是毫米螺距。1/4-28 UNF 与 1/4-18 NPT 不能因都写“1/4”就互换，G1/8 也不能与 1/8-27 NPT 混用。
另外，SA-X32 是单列的斜度螺纹变型，不等于 SA-U32 的 10-32 UNF，也不能直接当作 NPT。选择这类接头时应提供完整 SA-X32 型号和对应端口图纸，避免只传递“32 螺纹”这一不完整描述。上表为已列型号的螺纹对应关系，不表示每个系列均提供所有螺纹、材料和管径组合。
SA 与 SB 螺纹转倒刺接头有什么区别？螺纹密封与底面密封
SA、SAL 的密封发生在螺牙配合区域，使用 PTFE 生料带或与介质相容的螺纹密封胶辅助密封。缠带方向应与螺纹旋向一致，并控制用量，避免残屑或多余胶体进入流道。这里的“螺纹密封”不等于所有型号都是锥螺纹：SA-U28 是平行 UNF，SA-1/8NPT 才是 NPT 锥管螺纹，但它们均属于本系列的螺纹密封结构。
| 同螺纹对比 | SA-U28-32D-PP-N | SB-U28-32-PP-N |
|---|---|---|
| 共同规格 | 1/4-28 UNF 外螺纹；3.2 mm 内径软管；PP | 1/4-28 UNF 外螺纹；3.2 mm 内径软管；PP |
| 实际密封位置 | 螺牙配合区域 | 螺纹底部台阶平面与端口对接面 |
| 辅助密封材料 | 使用 PTFE 生料带或相容的螺纹密封胶 | 不用生料带或密封胶 |
| 配套端口要点 | 匹配螺纹及该型号的螺纹密封装配要求 | 除匹配螺纹外，还要让底面在正确深度接触并压合 |
因此，采购信息应写成“1/4-28 UNF 外螺纹＋螺纹密封”或“1/4-28 UNF 外螺纹＋底面密封”，再附软管内径和材料。SC-U28、SC-M6 则是内螺纹接收端，通常搭配硬管接头完成硬管与软管转换，接收端的密封应结合配套硬管接头及其密封组件确定，不能直接套用 SA 的缠带做法。
03螺纹转倒刺接头尺寸怎么看？软管内径、倒刺外径与流道内孔
| SA-U28-32D 的尺寸 | 目录数值 | 用于判断什么 |
|---|---|---|
| 适配软管内径 | 3.2 mm | 先确定软管接管规格 |
| 流道内孔 A | 2.4 mm | 核对接头流道；不能直接由此得出工作流量 |
| 倒刺最大外径 B | 4.5 mm | 与软管材料、壁厚及公差一起评估插装配合 |
这三个数值属于同一接头，但用途不同。采购只写“3.2 mm”容易混淆；更完整的描述是“SA-U28-32D-PP-N，1/4-28 UNF 螺纹，适配 3.2 mm 内径软管”，再附软管外径、材料及端口图纸。该例的接头内孔小于配管内径，流量评估应把这一局部缩径计入整条液路。
同内径软管也不意味着装配表现相同。较硬、较厚或较软的管材，对导入段和倒刺轮廓的响应不同；温度、长期压缩和反复拆装也可能改变保持性。需要夹持时，夹持件按装配后的外径及有效夹持位置选取，不能用过度夹紧补偿尺寸错误。
关于 C、F、D、V、X 倒刺代码和不同软管的配合，可继续阅读：倒刺接头的轮廓、软管配合与夹持方法
需要判断峰部外径与软管内径的配合时，查看倒刺膨胀比的计算与公差分析；涉及 PP、PA 等材料和清洗条件时，查看接头材质选择方法。
04螺纹转倒刺接头型号怎么选？SA、SAL、SB、SBS、SBR、SC 区别
| 结构与示例型号 | 接口与材料 | 适合解决的连接问题 |
|---|---|---|
| SA-U28-32D-PP-N | 1/4-28 UNF 平行外螺纹；3.2 mm 内径软管；PP | 直通螺纹密封；螺牙配合处使用 PTFE 生料带或相容的密封胶 |
| SAL-U32-32D-PP-N | 10-32 UNF 平行外螺纹；3.2 mm 内径软管；PP | L 型、螺纹密封；改变出管方向，密封方法与 SA 同类 |

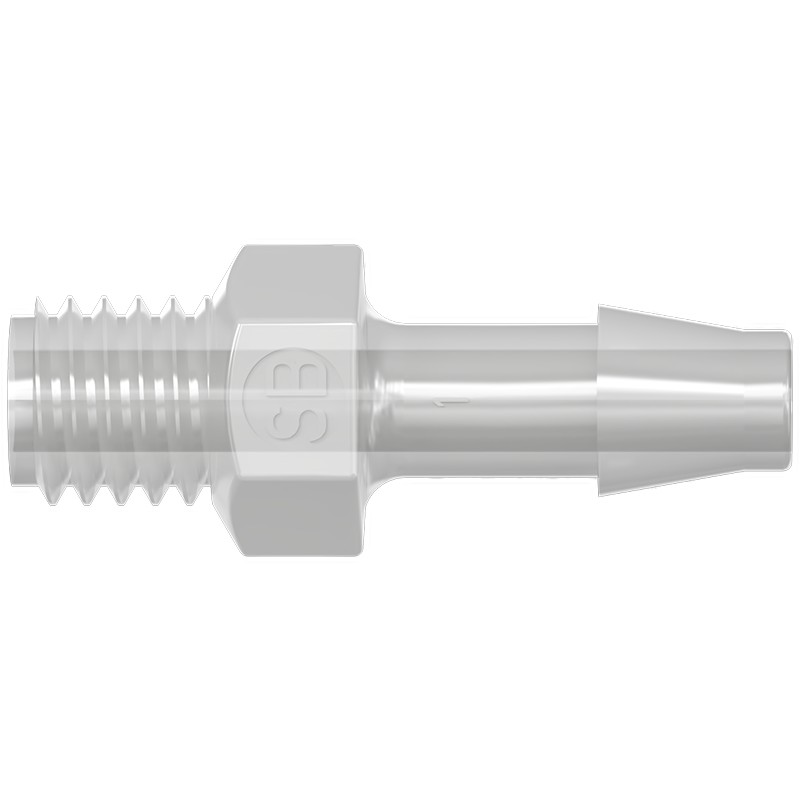

| SB-M5-32D-PP-N | M5×0.8；3.2 mm 内径软管；PP | 直通底面密封，需要匹配端口底面和深度 |

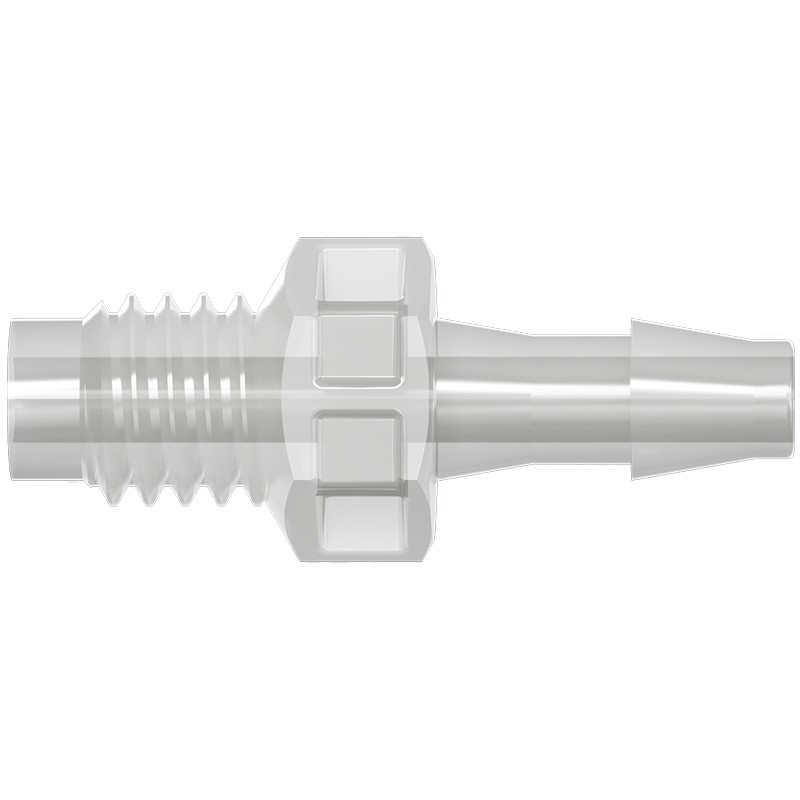

| SBS-M6-32D-PP-N | M6×1；3.2 mm 内径软管；PP | 直通短型、底面密封；S 表示短型，仍须匹配端口深度与底面 |

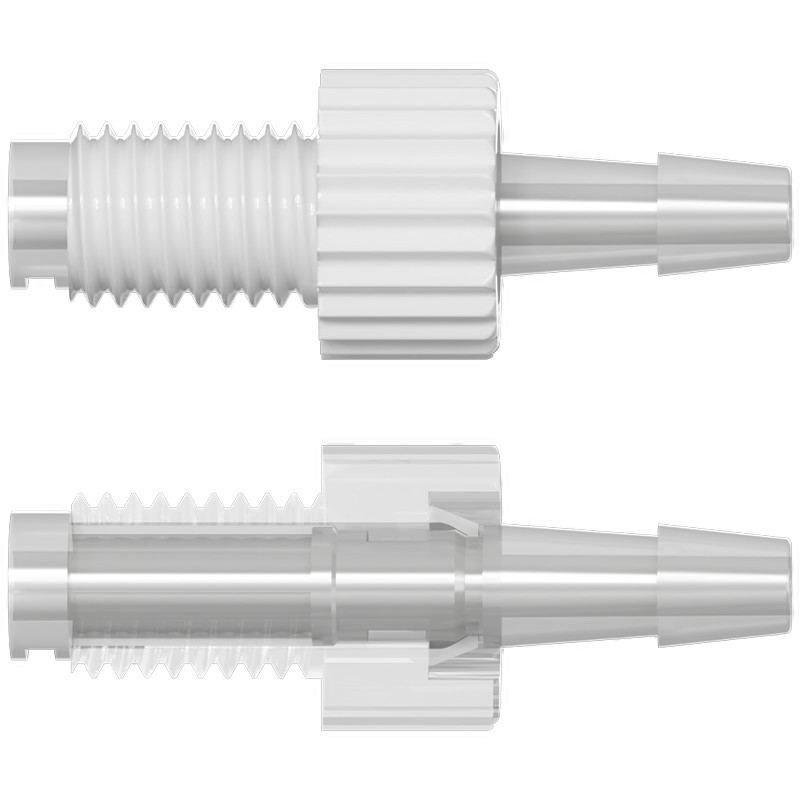

| SBR-U28-32-PP-N | 1/4-28 UNF；3.2 mm 内径软管；PP | 直通旋转型、底面密封；R 表示旋转型，不改变设备端的底面密封类别 |
| SC-U28-32D-PP-N | 1/4-28 UNF 内螺纹；3.2 mm 内径软管；PP | 内螺纹接收端；通常搭配硬管接头，按其管端和密封组件配套 |
L 型接头安装后应有正确出管方向。不能在已经形成密封后随意回退半圈来调整朝向，否则可能改变密封状态。SBR 的“可旋转”也不代表已具备连续高速旋转接头的能力；若运行中持续转动，应另行明确转速、寿命、压力和密封要求。
05M6 螺纹转倒刺接头怎么选？3.2 mm 内径软管选型示例
假设一条仪器清洗液路的设备端为 M6×1 内螺纹平底端口，软管内径 3.2 mm，安装位置允许直通出管。可先评估 SBS-M6-32D-PP-N：该型号为 PP 材质，采用底面密封，螺纹和接管规格符合这一步的初筛条件。
- 核对端口剖面：确认 M6×1、有效螺纹长度、孔深和底面密封区域，使接头密封面能在正确位置接触；不能仅确认能拧进去。
- 核对软管：记录 3.2 mm 内径对应的外径、材料、硬度和公差。目录中该接头倒刺最大外径为 4.5 mm、流道内孔为 2.4 mm，分别用于装配和流道评估。
- 核对介质：清洗液与后续清洁剂均需纳入 PP 及配套软管的相容性评价，包含实际浓度、温度和接触时间。
- 核对装配空间：预留工具接近位置和软管弯曲半径，避免管子拉偏接头或抵住相邻零件。
- 建立装配过程：SBS 为底面密封，保持接头台阶平面与端口对接面清洁，不使用生料带或密封胶；按该型号及端口材料确定拧紧要求，完成倒刺插装与必要支撑。
- 验证使用表现：在规定压力、温度和启停条件下检漏，并检查目标流量；用于吸液时增加负压密封检查。
如果设备端实际是 1/4-28 UNF，就应重新选择对应螺纹与密封结构；如果所谓“3.2 mm 管”实际指外径，也要重新确定软管内径。以上示例是选型路径，不代替具体设备的装机验证。
上述 M6 选型方法可用于梳理仪器的试剂与清洗液连接需求，相关液路任务见以下应用领域。
06螺纹转倒刺接头怎么安装？密封材料与工具选择
- 核对并清洁。检查完整型号、设备螺纹及密封面，去除碎屑；检查倒刺有无毛刺、划伤和裂纹。
- 按系列处理密封。SA、SAL 在螺牙处缠绕 PTFE 生料带或涂相容的螺纹密封胶，缠绕方向与螺纹旋向一致，控制用量及位置。SB、SBS、SBR 清洁底部台阶平面和端口对接面，不使用生料带或密封胶。
- 对正后旋入。先确认顺畅啮合，再按型号与端口材料要求拧紧。出现异常阻力时退回检查，不用加力克服错牙。
- 使用合适工具。用匹配的工具作用在规定受力部位；需要控制拧紧过程时使用适用量程的扭矩工具，避免用钳子夹持倒刺或软管作为受力点。
- 准备并插装软管。切口平整、清除残屑，沿轴线将管端推至规定位置，避免反复摇摆扩大管口。
- 固定与复测。安排软管支撑，按需要选用匹配夹持件，再按完整运行条件检查泄漏、进气、保持性和流量。
本系列 PP、PA、POM 塑料螺纹接头的装配提示为 0.25–0.30 N·m（±0.05 N·m），NPT 螺纹类型除外。这个数值不能直接扩展到 PVDF、金属接头或其他连接结构；具体工艺还要结合接收端口材料和型号要求。NPT 应采用其对应安装要求，不套用上述扭矩。批量装配时记录工具量程、设定值、密封材料和检漏条件。
拆卸前停机卸压。反复拆过的软管端可能已拉伸、压痕或开裂，复装前应检查并按维护要求更换或处理管端；不要用未经确认的油脂、溶剂或加热方式掩盖配合过紧。
07螺纹转倒刺接头漏液、进气或流量下降怎么排查？
| 现象 | 检查方向 | 处理后需要验证 |
|---|---|---|
| 螺纹附近渗漏 | 螺纹标准、密封方式、辅助密封材料及错牙损伤 | 按正确装配方法复测，避免持续加力 |
| 底面密封型仍漏液 | 端口深度、密封面形状、划伤、异物和是否压合到位 | 核对双方图纸，清洁或更换损伤件后检漏 |
| 倒刺与软管交界渗漏 | 内径误选、管端破损、插装深度、倒刺损伤 | 更换不合适管段或接头，检查密封与保持性 |
| 吸液时有气泡但外部不湿 | 连接点负压进气、上游供液和其他漏气位置 | 分段检查负压密封，不能只用正压不漏作结论 |
| 运行后软管松脱 | 温度引起的软化或松弛、压力峰值、管路拉力 | 复核管材、倒刺配合、支撑与夹持条件 |
| 更换接头后流量下降 | 最小流道、密封材料侵入、碎屑堵塞或急弯 | 清理后在原工况下比较流量与压差 |
验证记录至少包括接头完整型号、软管规格、端口图纸版本、介质、压力、温度、测试时间和装配方法。需要做拆装循环或保持性测试时，应事先规定次数、载荷和判定标准，才能将一次样件验证转成可重复的采购与验收条件。
08螺纹转倒刺接头常见问题
螺纹转倒刺接头中的 3.2 mm 是内径还是外径？
本文型号表中的 3.2 mm 表示适配软管内径。它不等于倒刺最大外径或流道内孔；例如 SA-U28-32D 的软管内径为 3.2 mm，倒刺最大外径为 4.5 mm，流道内孔为 2.4 mm。
1/4-28 UNF 和 1/4 NPT 可以互换吗？
不能。1/4-28 UNF 是每英寸 28 牙的平行螺纹，本文 SA-1/4NPT 对应的 1/4-18 NPT 是每英寸 18 牙的锥管螺纹，尺寸体系、牙距与形状均不同。即使采用相同密封材料，也不能将两种螺纹混配。
螺纹转倒刺接头都要缠生料带吗？
不是。恒永达 SA、SAL 为螺纹密封型，应使用 PTFE 生料带或相容的螺纹密封胶辅助密封。SB、SBS、SBR 为底面密封型，靠接头台阶平面与端口对接面压合，不使用生料带或密封胶。SC 内螺纹接收端则按配套硬管接头及密封组件确定装配方式。
SA 和 SB 接头的主要区别是什么？
SA 的密封位置在螺牙配合区域，需要辅助密封材料；SB 的密封位置在螺纹底部台阶平面，螺纹提供压紧力。例如 SA-U28-32D-PP-N 与 SB-U28-32-PP-N 都是 1/4-28 UNF 外螺纹、适配 3.2 mm 内径软管，但前者为螺纹密封，后者为底面密封，接收端口及装配方式不能只按相同螺纹处理。
SBR 可旋转接头能用于连续旋转机构吗？
不能仅凭“可旋转”名称判断。连续旋转使用还需要明确转速、压力、温度、寿命和密封性能；本文仅将 SBR 作为可旋转结构的螺纹转倒刺型号介绍，没有将其作为连续旋转接头使用的依据。
螺纹端不漏，是否就说明整个接头连接合格？
还需检查倒刺与软管配合、流量及实际运行条件。吸液场景应检查负压进气，存在启停、温升或外部拉力时应覆盖相应条件；两处密封和软管保持性需要分别验证。
