倒刺接头膨胀比怎么计算？软管尺寸、倒刺轮廓与配合验证
倒刺接头的膨胀比，描述软管跨过倒刺峰部时需要扩张多少。本文用“峰部外径 ÷ 软管初始内径”表示直径比，用两者的相对差值表示膨胀率。例如 4.0 mm 的倒刺峰部配 3.2 mm 内径软管，直径比为 1.25，几何膨胀率为 25%。
选管时，较硬的 TPU 或经确认可用倒刺连接的 PE、PP 半硬管，可优先从约 25% 的较低膨胀率试起；柔软 PVC、硅胶和柔性 TPE 管，可比较约 25% 与约 40%–50% 的组合。超过 50% 时，需要有具体管材的装配依据，不能只凭“硅胶管”就推荐。下面按“取尺寸—计算—比较轮廓—选择管材—检查公差—验证组合”的顺序说明。
01计算倒刺膨胀比，应使用软管内径还是外径？
分母应采用未装配软管的内径 d，分子采用该接管端的倒刺峰部外径 Db。倒刺进入管内，软管内壁必须越过峰部，因此软管外径和接头内部流道都不能替代这两个尺寸。
01装配前
02越过峰部
03跨过后贴合
灰色倒刺直接引用原图 F 轮廓；蓝色仅示意软管，壁厚和变形不代表实测结果。
| 尺寸 | 表示什么 | 在配合判断中的作用 |
|---|---|---|
| 软管初始内径 d | 装配前、规定测量条件下的管内径 | 计算扩张所用的基准；同时核对公差 |
| 倒刺峰部外径 Db | 软管装入时需要越过的最大外径 | 计算几何膨胀比；按对应端口图纸读取 |
| 软管外径与壁厚 | 管外部尺寸，以及内外径差的一半 | 影响变形、夹持和布管空间 |
| 接头流道内孔 | 液体通过接头的内部孔径 | 用于流阻和颗粒通过判断，不用于计算膨胀率 |
例如 BA-32F 的 3.2 mm 是适配软管内径，图中 A 为 4.0 mm 峰部外径，B 为 2.4 mm 内孔。BL 接头的图纸字母分配不同，不能在所有图纸上都把 A 当成倒刺外径；应先看尺寸线实际指向的位置。
不熟悉接管规格和型号代码时，可先看倒刺接头型号与尺寸的读取方法。
02倒刺接头膨胀比和膨胀率的计算公式是什么？
直径比 λ = Db / d；几何膨胀率 ε = (Db − d) / d × 100%
Db 与 d 使用相同单位；λ 是无量纲倍数，ε 用百分数表达。λ = 1.25 对应 ε = 25%，不是 125% 的增量。
| 型号 | d / Db（mm） | 直径比 λ | 计算膨胀率 ε |
|---|---|---|---|
| BL-32F-PP-N | 3.2 / 4.0 | 1.25 | 25% |
| BL-32D-PP-N | 3.2 / 4.5 | 1.40625 | 约 40.6% |
同样的 3.2 mm 内径，跨过的峰径不同

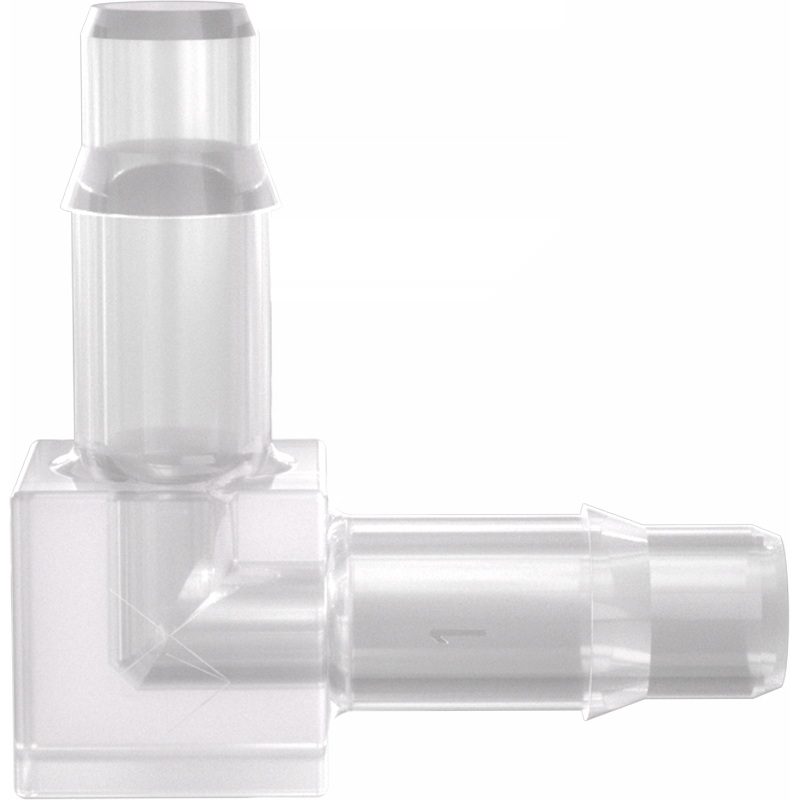

F 型倒刺
BL-32F-PP-N · 尺寸算例
(4.0 − 3.2) ÷ 3.2 × 100%

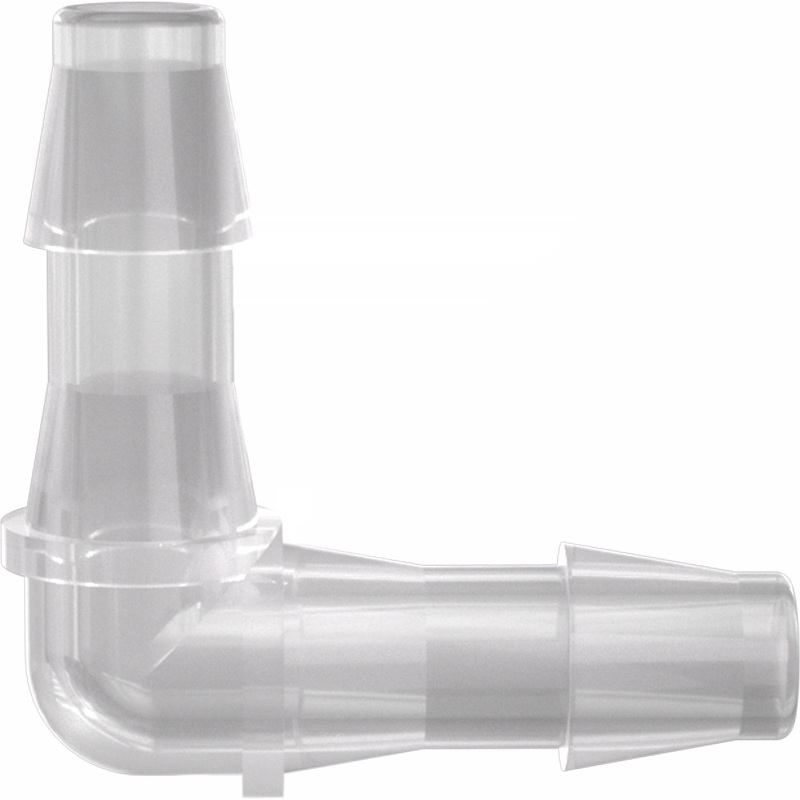

D 型倒刺
BL-32D-PP-N · 尺寸算例
(4.5 − 3.2) ÷ 3.2 × 100%
F、D 轮廓均引用原图并等比缩放；仅峰径按算例比例比较，其余长度不作为产品尺寸。
两款接头的标称配管内径相同，但软管跨过峰部的扩张量不同。这个比较可以帮助安排装配试验，却不能直接得出 D 型耐压更高、F 型容易漏液的结论；两款的轮廓和其他结构尺寸也需要一起核对。
这里计算的是内径的几何变化，不是软管材料的断裂伸长率、体积膨胀率或受压后的允许膨胀量。装配后管壁各处的真实变形并不均匀，也不能用软管外径增加了多少反推同一个百分数。
03C、F、D、V、X 倒刺膨胀率范围怎样用于选型？
C
膨胀率
42%–69%
系列: 经典
F
膨胀率
25%–32%
系列: 400
D
膨胀率
24%–50%
系列: 200
V
膨胀率
32%–60%
系列: 500
X
膨胀率
32%–50%
系列: 600
各轮廓的区间有重叠：F 为 25%–32%，D 为 24%–50%；不能看到 D 就把某个型号按 50% 计算，也不能认为所有 F 型都恰好是 25%。具体接管端应回到图纸，按峰部外径与所用软管内径求值。
数值相同也不等于配合相同。导入斜面、峰部形状、后方接管段和表面状态会影响软管如何装入及贴合。软管跨过峰部后，需要在后方形成有效包覆；仅比较最大外径，会漏掉这一段密封与保持关系。

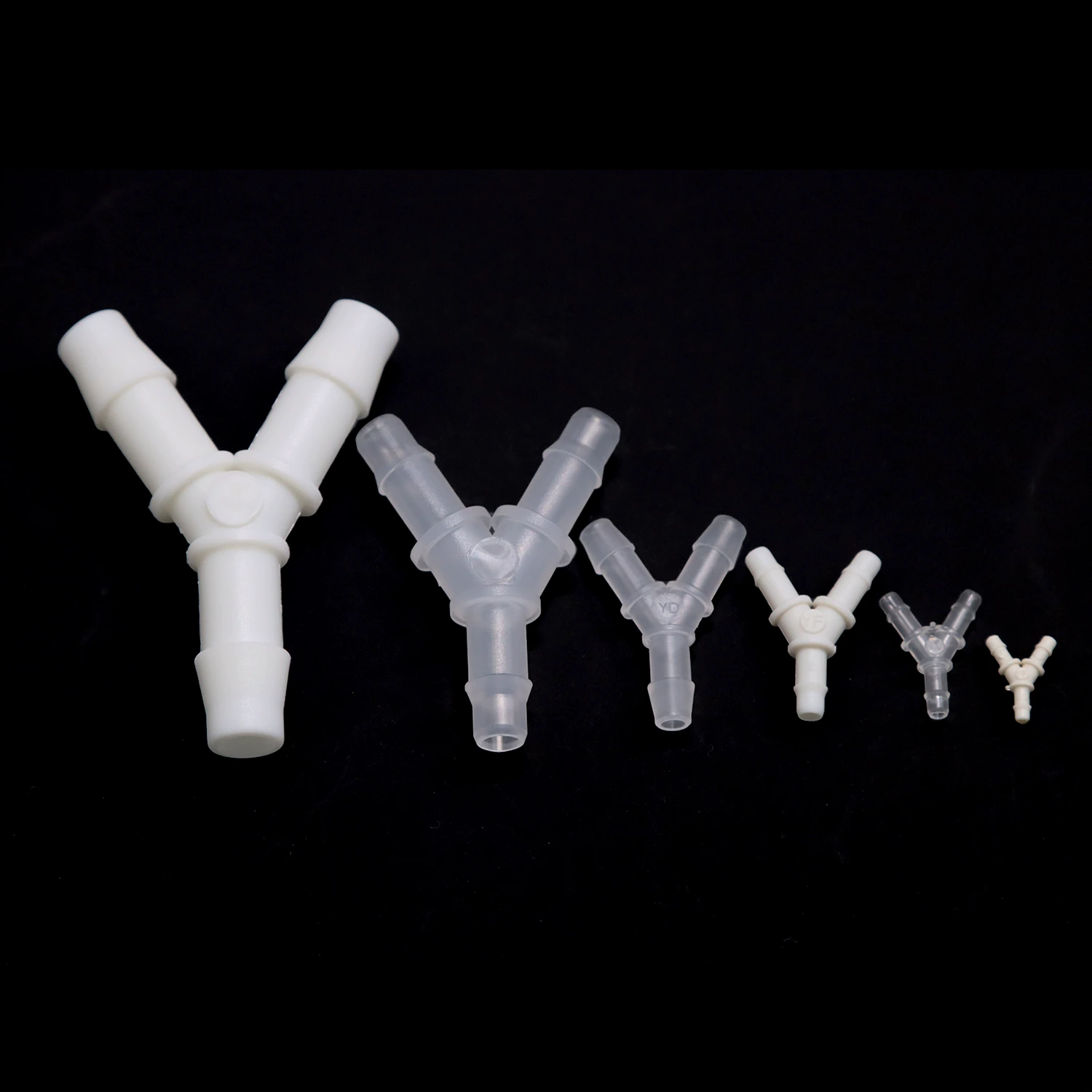

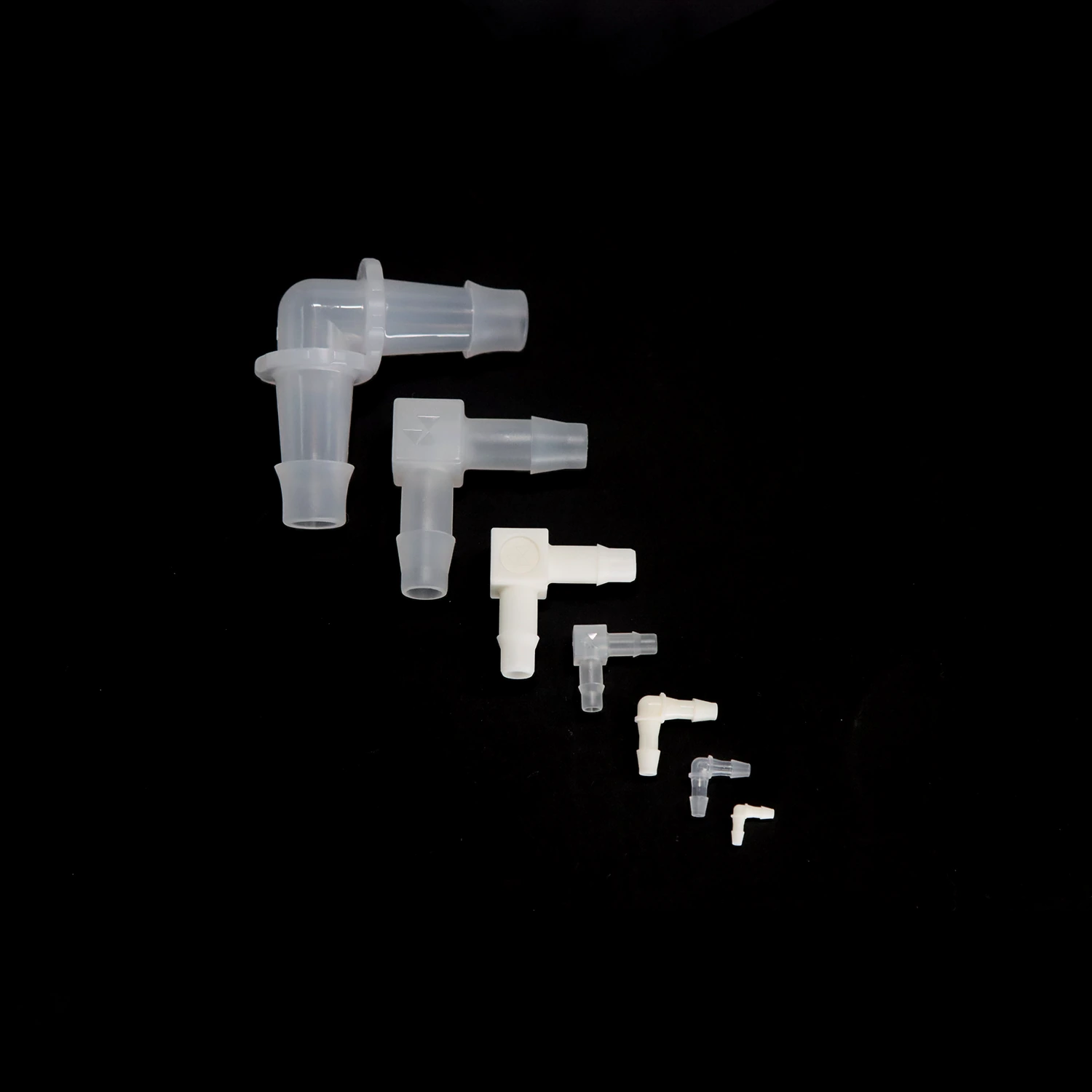

选型时先按液路走向确定直通、弯头或分支，再在可用的接管规格中比较轮廓。对异径直通或 T/Y 型，每个端口分别计算和验证，不能用一个端口的结果代表整只接头。
04倒刺膨胀率怎么选？不同管材的配合建议
| 膨胀率 | 可先试配的管材 |
|---|---|
| 约 24%–32% | 较硬的 PU/TPU；允许倒刺连接的 PE、PP 半硬管 |
| 大于 32% 至 50% | 柔软 PVC、无增强层硅胶、柔性 TPE，以及较软的 PU/TPU |
| 大于 50% 至 69% | 仅考虑已确认能承受相应扩张的柔软硅胶、TPE 等管材，不作为首选 |
例如，同为内径 3.2 mm、外径 6.4 mm 的软管：
- PVC 55A：可比较 BL-32F（25%）与 BL-32D（约 40.6%）。
- TPU 85A：先试 BL-32F（25%），确认能无损装到位。
以上是试配建议，最终还要结合硬度、壁厚和实际工况，确认不漏、不松脱。硅胶也可选低膨胀率；硬管和编织增强管应按专用配套要求选择。
05软管内径公差会使倒刺膨胀率变化多少？
只算标称尺寸，会掩盖不同批次的配合差异。同一个倒刺遇到较小的软管内径，计算膨胀率会上升；遇到较大的内径则下降。若倒刺峰部尺寸也有公差，需要把两边的尺寸边界同时带入。
εmin = (Db,min / dmax − 1) × 100%；εmax = (Db,max / dmin − 1) × 100%
这是尺寸边界计算；上下限仍需与相应软管和倒刺组合的装配试验对应。
| 计算条件 | 代入尺寸（mm） | 几何膨胀率 |
|---|---|---|
| 标称尺寸 | 4.00 / 3.20 | 25.0% |
| 较小峰径与较大内径 | 3.95 / 3.30 | 约 19.7% |
| 较大峰径与较小内径 | 4.05 / 3.10 | 约 30.6% |
因此，同样标称“3.2 mm 管”，实际装配手感仍可能变化。验收时应采用约定的测量方法和状态记录管内径，避免测量工具把软管撑大或压扁；选型确认后还应固定管材牌号、壁厚及公差，便于后续批量复现。
06倒刺膨胀率越大，软管密封和防脱就越好吗？
| 还要比较的因素 | 为什么会改变结果 | 应怎样确认 |
|---|---|---|
| 软管材料、硬度与回弹 | 相同几何扩张量，对不同管材意味着不同的装配力和恢复能力 | 使用实际管材比较插装、管端状态和保持性 |
| 软管壁厚 | 影响局部变形及外部夹持，不能只按内径判断 | 固定内外径规格，确认夹持件和装配空间 |
| 温度与接触介质 | 软管或接头性质变化后，初始配合可能无法保持 | 在运行温度、介质与清洗循环后复测 |
| 表面、轮廓与插入位置 | 划伤、毛边或插装不足可能形成泄漏路径 | 检查实际接触区及管端是否到位 |
涉及介质或温度变化时，继续阅读接头材质选择：本体、密封件与软管如何一起核对。
07怎样验证倒刺与软管的膨胀配合是否合适？
先固定接头完整型号与软管规格，再用实际工况比较候选组合。以上面的两款 BL 为例，可用同批软管分别装配 F、D 轮廓，记录差异；不要同时更换管材、壁厚和装配方法，否则难以判断变化来自哪里。
- 装配检查：记录插入是否顺畅、是否到位及管端有无切伤、异常变形；需要量化装配力时，固定速度、夹具和方法。
- 密封检查：在目标介质、温度和压力条件下检漏；吸液管路另外检查负压进气。
- 保持检查：按设备实际拉力、振动及启停条件评估松脱；使用管夹时固定其位置与规格。
- 运行后复测：经历约定的运行时间或清洗循环后，再检查泄漏、位移、保持性和用液端流量。
验收指标应在试验前确定，并保留接头图纸版本、软管批次及装配记录。由此得到的是某个“接头＋软管＋工况”组合的结果，不能仅凭计算得到 25% 或 40.6%，就给所有同尺寸软管设定统一耐压或使用寿命。
需要选择本体结构时，查看倒刺接头结构与选型总览；另一端连接设备螺纹端口时，再核对螺纹转倒刺接头的螺纹与密封匹配。
试剂供液和孔板清洗中的软管连接，可按以下应用任务确定介质、启停和保持性验证条件。
08倒刺膨胀配合的补充问题
知道软管邵氏硬度，就能确定倒刺膨胀率吗？
不能。硬度可用于安排试配顺序，例如较硬 TPU 可以先试较低膨胀率，但不能把某个硬度直接换算成一个固定百分比。还应固定管材牌号、内外径、公差和装配条件，检查能否无损装到位，并在实际介质、温度与压力下验证密封和防脱。
倒刺连接加管夹后，还需要核对膨胀比吗？
需要。管夹改变的是外部夹持条件，不能替代正确的内径、轮廓及管材配合。应按装配后的管外径和可夹持位置选管夹，并将管夹一起纳入密封、保持和管壁损伤检查。
拆下来的软管重新装回，能沿用第一次的计算结果吗？
第一次计算采用的是未装配管内径。拆卸后的管端可能已经扩口、受伤或发生永久变形，不能直接沿用初始配合结论。应按维护要求检查或更换管段，并重新验证；频繁拆接的位置可评估专用可拆接口。
