什么是倒刺接头？结构类型、软管匹配与质量合规选型
倒刺接头是一类将带有凸缘或倒钩轮廓的接管端插入软管内部，利用软管的扩张、回弹与接触配合完成连接的零件，英文常称 barbed fitting 或 hose barb fitting。它可用于仪器内的清洗液、试剂、废液及气路连接；具体能否使用，取决于管材、介质、压力、温度和连接验证。
恒永达倒刺接头涵盖 BA 直通、BL L 型、BT T 型、BY Y 型、BX4 十字型和 BF4 π 型，主要材料包括 PP 与 PA（尼龙），并提供等径、异径等配置。尺寸后面的 C/F/D/V/X 表示倒刺轮廓；1.6、2.4、3.2 mm 等数值表示适配软管内径。这几层信息需要分别读取，才能得到完整的选型结果。
用于设备批量配套时，接头的价值还体现在能否把样机上的连接方式转化为明确的型号、图纸、材料文件及检验要求。恒永达已取得 ISO 9001 和 ISO 13485 质量管理体系认证，倒刺接头可按具体配置沟通提供 REACH、RoHS、MSDS 相关资料。本文将产品结构与这些资料的用途一起说明。
01倒刺接头怎样连接软管，密封和保持有什么区别？
装配时，管端先沿倒刺的导入面扩张，越过凸缘，再包覆后方的接管段。软管内壁与接头表面的贴合形成密封，倒刺轮廓与软管的机械配合帮助保持连接。因此，倒刺既不是拧入软管的螺纹，也不应靠刺破管壁来固定。
判断连接是否合适，要分别看装得进去、留得住和密封得好。插装过于费力可能损伤管端；容易插入但配合松散，也可能在受拉或压力变化时松脱。实际结果由倒刺形状与软管内径、壁厚、硬度、回弹共同决定。
对吸液管路，还要观察是否进气。接头外部没有可见液滴，并不证明负压运行时不会吸入空气；同样，短时间手拉不脱落，也不能代替运行工况下的保持性检查。
02恒永达有哪些倒刺接头类型？先按液路走向选本体
| 系列与本体 | 连接任务 | 选型重点 |
|---|---|---|
| BA 直通型 | 连接两段同内径或不同内径软管 | 等径对接或异径过渡，两端分别确认配管尺寸 |
| BL L 型 | 在有限空间内改变管路走向 | 弯头尺寸、出口方向及软管弯曲余量 |
| BT T 型 | 形成主通路与侧支路 | 三端尺寸及端口位置，按图纸对应各支路 |
| BY Y 型 | 形成 Y 形分支或汇合路径 | 分支走向与三端管径，结合实际流向布管 |
| BX4 十字型 | 连接四个方向的软管 | 各端布局、装配空间及管路识别 |
| BF4 π 型 | 形成 π 形多通连接 | 按结构图确认各端位置和设备布置空间 |
T 型、Y 型和多通本体提供贯通路径，本身不负责等量分液，也不具有止回功能。各支路得到多少流量，还受管径、长度、末端阻力和液位影响；需要防倒流或控制分配量时，应另行配置相应的阀或计量部件。
等径与异径描述各端适配的软管内径。例如 BA-32F-PP-N 用于两端 3.2 mm 内径软管，BA-24F-32F-PP-N 用于 2.4 mm 与 3.2 mm 内径软管之间的过渡。异径 T/Y 型还要核对型号中每个位置对应哪一端，不能仅凭三个数字判断方向。
BBL 倒刺堵头用于封闭软管端部，属于配套封堵件，不应与贯通接头混用。螺纹转倒刺、穿板倒刺和鲁尔转倒刺则承担其他接口任务：它们保留倒刺配管关系，但还需要单独检查螺纹密封、面板安装或公母鲁尔配合。

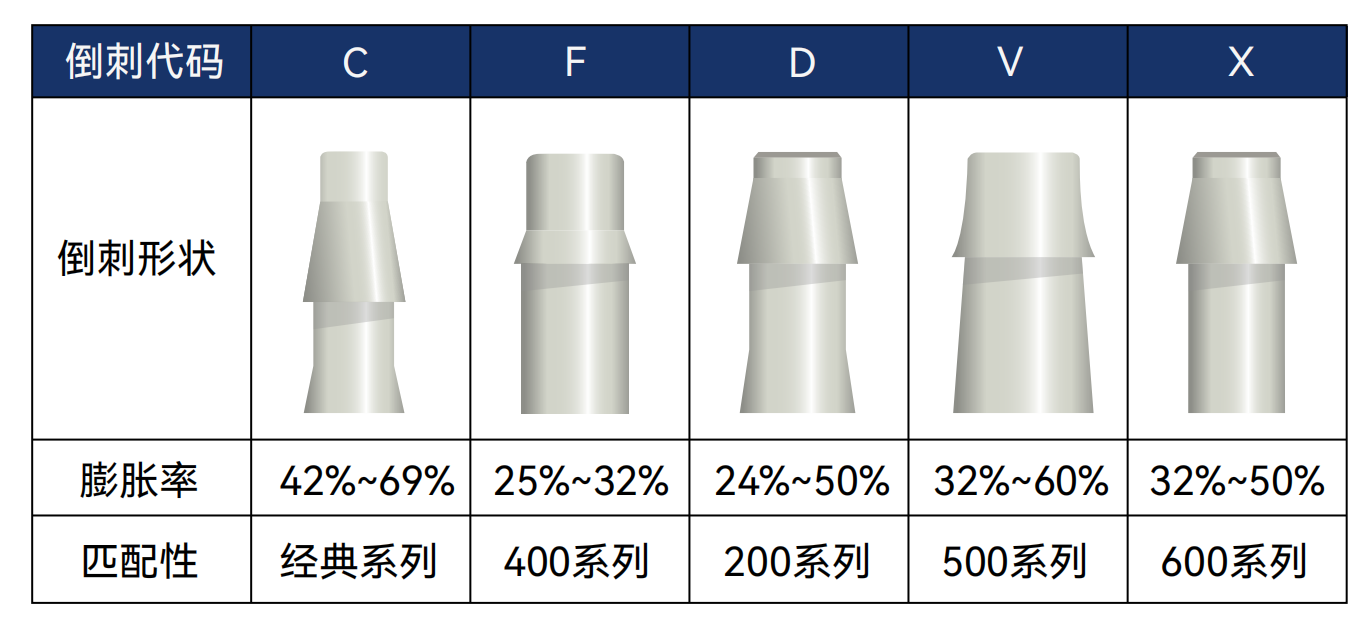

03C、F、D、V、X代表什么？怎样理解膨胀率？
C/F/D/V/X 是尺寸后面的倒刺形状代码，不能与 BA、BL、BT、BY 等本体系列混为一谈。前者说明软管接触的轮廓，后者说明液路连接的形状。一只直通接头和一只 L 型接头可以采用相同的倒刺代码。
| 倒刺代码 | 膨胀率范围 | 系列匹配标识 |
|---|---|---|
| C | 42%–69% | 经典系列 |
| F | 25%–32% | 400 系列 |
| D | 24%–50% | 200 系列 |
| V | 32%–60% | 500 系列 |
| X | 32%–50% | 600 系列 |
这些区间用于比较各轮廓的配管扩张特征，不表示软管材料的断裂伸长率，也不表示工作时允许膨胀到相应百分比。它们有重叠，不能据此排列出通用的密封、耐压或抗拔脱等级。具体型号仍要结合软管尺寸和材料评估。
用一个尺寸算例理解扩张量
若以倒刺峰部外径与未装配软管内径比较，可用下面的几何比值理解装配时需要跨过的扩张量。它只描述直径关系，不计算插入力、密封接触压力或长期保持力。
几何扩张比 =（倒刺峰部外径 − 软管初始内径）÷ 软管初始内径 × 100%
计算时两项尺寸采用同一单位，并使用对应型号图纸和实际软管尺寸。
例如 BA-32F 的接管内径为 3.2 mm，图示倒刺峰部外径 A 为 4.0 mm。按标称尺寸计算，(4.0 − 3.2) ÷ 3.2 × 100% = 25%。这里的 25% 是几何算例，不是某种软管的试验结果；也不能把同代码区间的上下限分别套给每一个型号。
对同一种软管，提高扩张程度通常会改变装配阻力和局部变形，但更大的数值不一定带来更好的连接。正确的比较方法是在候选轮廓上使用相同规格的管材，记录装配状态、泄漏和抗拔脱表现，再决定采用哪一种组合。
04读懂型号：接管内径、倒刺代码与材料分别看
| 完整型号示例 | 各段含义 | 实际连接任务 |
|---|---|---|
| BA-32F-PP-N | BA 直通；32 为 3.2 mm 内径；F 轮廓；PP；N 本色 | 两段 3.2 mm 内径软管对接 |
| BA-24F-32F-PP-N | 两端分别为 2.4 mm / 3.2 mm，均为 F 轮廓 | 不同内径软管之间过渡 |
| BL-32F-PP-N | BL L 型；3.2 mm 内径；F 轮廓；PP 本色 | 在转角位置连接软管 |
| BT-32D-PP-N | BT T 型；等径 3.2 mm；D 轮廓；PP 本色 | 形成三通支路 |
| BY-32D-PP-N | BY Y 型；等径 3.2 mm；D 轮廓；PP 本色 | 形成 Y 形连接路径 |
等径型号会省略重复的接管段。例如 BL-32D-32D-PP-N 可简写为 BL-32D-PP-N。不同本体的型号规则仍以对应产品表为准，不能给所有零件机械补上字母或端口数量。材料代码 PA 表示尼龙，颜色代码 W 表示白色；颜色是型号识别信息，不代表质量等级。
3.2 mm内径软管，不是3.2 mm外径软管
倒刺插入管内，所以先匹配软管内径。外径随后用于确定壁厚、布管空间以及外部夹持件。假设一条软管内径 3.2 mm、外径 6.4 mm，其标称壁厚为 (6.4 − 3.2) ÷ 2 = 1.6 mm；它不能因为外径为 6.4 mm，就选择给 6.4 mm 内径软管使用的倒刺。
接管内径也不是接头内部流道直径。BA-32F 图中的内孔 B 为 2.4 mm，总长 D 为 23.0 mm；3.2 mm 说明适配软管，2.4 mm 才是该图标注的内孔。对流阻或颗粒通过有要求时，应继续核对流道，而不是把软管内径当成整段液路最小孔径。
05怎样选择软管与PP、PA接头材料？
倒刺连接需要软管在装配时适当扩张，并在装配后保持包覆。两条内径相同的软管，若材料、硬度、壁厚或尺寸公差不同，实际配合就可能不同。不能只凭“硅胶管”“PVC 管”或“TPU 管”的名称判断合适，也不能把其他厂商推荐的硬度值当成恒永达全部倒刺的统一要求。
恒永达倒刺接头以 PP、PA 配置为主要选择，具体材料组合随型号变化。选材时应同时核对接头和软管与实际液体、浓度、温度、接触时间及清洗剂的相容性。只确认接头耐某种介质，而不检查软管的溶胀、硬化或回弹变化，仍可能留下连接问题。
对于不易扩张的硬管，应评估与管材匹配的硬管连接结构；需要经常拆接的位置，可考虑设置专门的可拆接口。倒刺处强行反复拔插会改变管端状态，不能把首次插装成功等同于允许无限次重复使用。
06仪器用接头的质量依据：认证、材料文件与可追溯交付
设备厂采购倒刺接头，除了单件价格，还需要考虑连接失效带来的停机、返工、试剂损失以及维护成本。应比较同一配管工况下的连接结果，以及供应商能否提供明确的规格、材料和质量文件。外形相似或价格不同，都不足以单独判断哪一个更适合仪器。
质量管理体系支持供应商审核与批量导入
恒永达已取得 ISO 9001 质量管理体系认证及 ISO 13485 医疗器械质量管理体系认证，证书所列体系覆盖医疗器械设备流体控制元器件及配件的设计开发、生产和服务。对设备制造商而言，这类资料可用于审核供应商的质量管理基础，并与实际图纸、检验要求和交付文件一起评估。
体系认证针对组织及其认证范围，不等于每只倒刺接头都取得医疗器械产品认证，也不代替具体介质、耐压、生物相容性或灭菌适用性验证。项目要求这些性能时，应提交对应材料或产品的专门证据。
REACH、RoHS和MSDS分别提供什么信息？
| 资料类型 | 主要用途 | 使用时核对 |
|---|---|---|
| ISO 9001 / ISO 13485 证书 | 质量管理体系与供应商审核 | 获证主体、认证范围、有效期及当前证书状态 |
| REACH 相关资料 | 了解所声明或检测范围内的化学物质合规信息 | 对应材料或产品、涉及物质清单、版本与日期 |
| RoHS 相关资料 | 支持设备项目对受限物质的核查 | 样品描述、检测项目、适用型号与声明范围 |
| MSDS / SDS | 了解材料安全信息、处理及储存建议 | 材料身份、供应商和版本；它不是产品性能认证 |
这些文件各有用途。RoHS 或 REACH 资料不能单独证明接头适合长期接触某种试剂，MSDS 也不证明连接一定不漏液。将材料文件与工况试验并列审核，才能同时回答“材料信息是否完整”和“这条液路能否正常运行”。
从样件到批量，关注尺寸、外观和文件的一致性
恒永达质量体系覆盖物料确认、过程检验、终检及交付记录，并配置影像测量等检测能力。对倒刺接头项目，适合把倒刺轮廓、关键尺寸、流道通畅、表面毛刺与损伤，以及型号和材料标识列入双方确认的验收要求。具体抽检比例、测试项目与随货资料应按项目质量约定执行。
批量导入时保留样件确认记录、图纸版本和已验证的软管规格。管材或接头材料发生变更后，应评估是否需要重新验证。这样才能在插装手感或运行表现变化时，沿型号、材料、版本及交付记录定位原因，而不是只凭外观重新寻找相似零件。
07选型示例：把两段软管接入仪器清洗液路
假设一条清洗液路需要连接两段 3.2 mm 内径软管，接点位于设备内部，运行中保持固定。可先将 BA-32F-PP-N 或 BA-32D-PP-N 作为结构候选；二者都连接相同标称内径的软管，但倒刺轮廓不同，最终选择需要与实际管材配合比较。
- 确认布局：两管直线对接选择 BA 候选；必须转向时比较 BL，留出接头和软管弯曲空间。
- 确认配管：记录软管内外径、公差、材料、硬度及供应规格，不能只写“3.2 管”。
- 确认材料：按清洗液和清洗剂的浓度、温度、接触周期评估 PP 或其他实际可选材料。
- 确认接口：核对两端倒刺代码、图纸尺寸、插装位置及最小流道，避免接管正确但流阻不合适。
- 完成样件验证：检查装配、密封、受拉及实际启停工况；吸液段增加负压进气观察。
- 固定交付要求：将选定完整型号、软管规格、图纸版本及需要的材料和质量文件纳入采购与验收资料。
如果一端实际为 2.4 mm 内径软管，可评估 BA-24F-32F-PP-N 异径型号，而不是把较小软管强行套在较大规格倒刺上。以上是选型路径示例，不代表这些组合已完成某台仪器的装机验证。
08倒刺接头怎样安装，什么时候需要外部夹持？
- 检查型号与表面。确认各端管径及倒刺代码，检查流道、导入面和凸缘有无异物、毛刺、裂纹或划伤。
- 准备平整管端。切口应齐整，去除残屑，避免把被夹扁、开裂或明显拉伸的旧管端直接重新装配。
- 沿轴线完成插装。将软管推至型号要求的位置，使其越过倒刺并形成完整配合；遇到异常阻力时先核对尺寸和材料。
- 安排支撑与弯曲余量。避免软管在接头出口处急弯或长期拉住接头，特别是分支多、管路较重的位置。
- 按实际工况检漏。覆盖规定的工作压力、温度与启停过程，吸液连接同时检查进气，保留样件与测试条件记录。
是否增加外部软管夹，要依据具体软管、倒刺配合、压力变化、受拉和振动条件决定。夹持件应匹配装配后的管外径及有效夹持位置，避免偏斜或过度压紧造成损伤。不能用一个夹子补偿错误管径，也不能笼统宣称所有倒刺接头都不需要夹持。
未经确认，不要用油脂、溶剂或加热方法来掩盖插装困难；这些处理可能改变材料或污染液路。拆卸前停机卸压，维护后检查接头及管端，再完成必要的连接验证。
09难插、漏液、进气或松脱，分别检查什么？
| 现象 | 优先检查 | 处理与复核 |
|---|---|---|
| 软管难以插入 | 是否把外径当内径；材料、壁厚、轮廓是否匹配 | 核对双方规格，检查管端损伤，再比较适配组合 |
| 装好后慢渗漏 | 插装位置、管端裂纹、倒刺划伤或表面异物 | 更换损伤件并复装，在规定压力和温度下复测 |
| 不见漏液但吸液有气泡 | 负压连接处进气，以及上游液位、其他接点 | 按液路分段排查，区分接点进气与其他气泡来源 |
| 启停或受拉时松脱 | 尺寸配合、管材软化或松弛、压力峰值和外部拉力 | 复核运行条件与布管支撑，评估夹持并重新验证 |
| 更换管材批次后手感改变 | 内径、公差、硬度或材料规格是否变化 | 对照已确认样件及记录，复测连接性能 |
| 加接头后流量下降 | 接头内孔、软管急弯、局部堵塞和总液路阻力 | 核对实际流道与用液端流量，不能只比较接管内径 |
验收标准应在测试前明确，例如允许泄漏、保持要求及流量变化范围，并注明压力、温度、介质、时间和循环条件。仅写“试过不漏”难以用于复现，也不足以支持后续批量验收。
10倒刺接头选型常见问题
倒刺接头按软管内径还是外径选择？
先按软管内径选择接管规格，再核对外径、壁厚、公差、材料和硬度。例如 BA-32F-PP-N 的接管规格对应 3.2 mm 内径软管，并不表示倒刺最大外径也是 3.2 mm。外径用于进一步确认夹持件和安装空间；相同内径搭配不同倒刺轮廓时，仍需核对图纸，并用实际软管验证插装、密封与保持性。
倒刺连接是否必须使用管夹？
是否需要管夹，要由具体倒刺与软管的配合及工况决定。应评估软管材料与硬度、工作温度、压力峰值、振动和外部拉力，并按对应装配要求验证密封与防脱性能。需要夹持时，管夹应匹配装配后的管外径及有效夹持位置，避免过度压紧损伤软管或接头；管夹不能补偿错误的配管尺寸。
变径倒刺接头怎样选两端尺寸？
分别记录两端软管的内径、外径和材料，再按对应接管规格选择异径型号。例如 BA-24F-32F-PP-N 用于连接 2.4 mm 与 3.2 mm 内径软管，选型时还要核对各端倒刺代码、图纸尺寸和最小流道。对于异径 T 型或 Y 型，应按结构图确认每个尺寸对应的端口位置，不能仅凭型号中数字的顺序判断分支方向。
