什么是快插接头？公母配对、带阀结构与仪器液路选型

01快插接头如何工作？公端和母端怎样连接？

快插接头通过公母端插合、机械锁定和密封圈密封来连接液路。公端的配合头插入母端的插口，母端锁定机构将其保持在接合位置；公端外侧的密封圈与母端配合面形成密封。两半的尾端再分别连接软管或设备端口。这里的“公端、母端”描述快插配合结构，并不等于外螺纹、内螺纹。

快插接头的锁定、密封和截止承担不同任务。锁定机构防止公母端在正常连接状态下脱开；配合部位的密封圈封闭流路；带阀型号内部还有截止结构，分离时关闭本侧通道。判断是否适用，需要分别核对这三项。

Q 系列采用推压式解锁结构。连接到位的声音或手感可辅助操作，但不能替代锁定检查和检漏。日常维护通常在公母配合处断开，不必每次从倒刺尾端拔下软管，从而减少对管端的反复拉伸。

02带阀和不带阀的快插接头有什么区别？

“带阀”指接头内部有分离后自动关闭本侧通道的截止结构。正确配对并完全接合后，阀门打开，形成流体通路；不带阀的接头没有这项自动截止功能，分离后通道仍开放。外部的解锁片负责拆开公母端，与内部是否带阀是两回事。

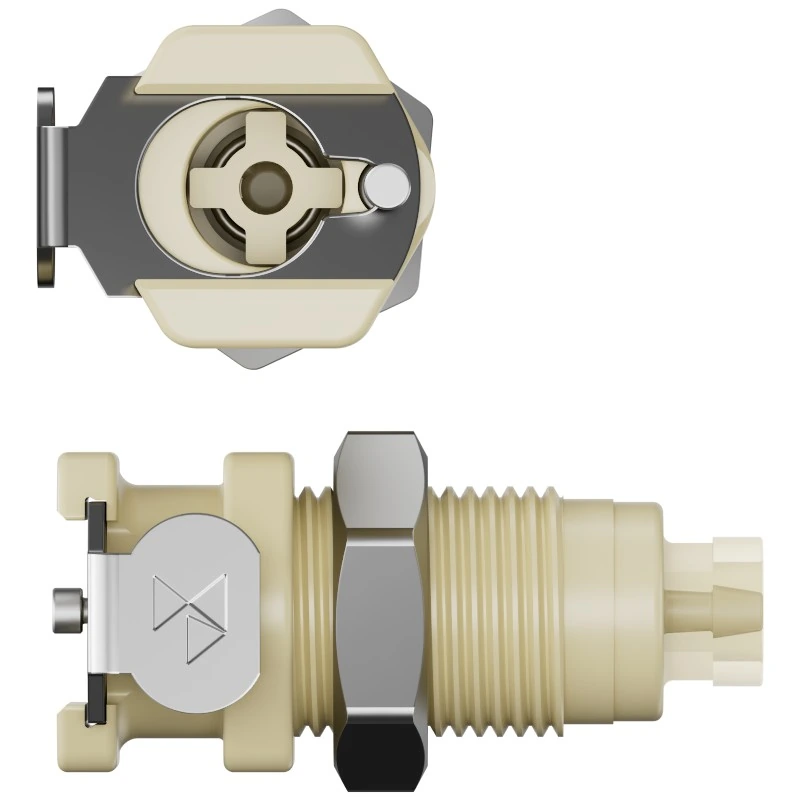

下面用两款 Q20 穿板母端作对照：Q2001-SMX-SPPE 不带阀，Q2001-SMV-SPPE 带阀。两者的接管规格、安装形式和材料配置相同，型号中这一位置的 X / V 分别表示不带阀 / 带阀。选型时应结合完整型号确认，不能只看外壳或解锁片。

双侧带阀并不等于零滴漏。分离瞬间，配合腔内的残留液体仍可能释放；重新接合时也可能带入空气。对样品损失、交叉污染或气泡敏感的液路，应单独考核断开溢液量、重接进气量和重新排气所需时间。

Dry break、non-spill 等低溢液结构还涉及阀面形状、接合腔体积及密封动作次序，不能仅凭两半都有阀门便作出判断。带阀快插也不自动具备带压插拔能力，维护动作应遵循所选型号和系统的操作要求。

03恒永达快插接头能否兼容国际品牌的同类产品？

恒永达快插接头可与国际主流品牌对应系列的同类产品兼容配对。具体兼容关系需按型号确认。

不同品牌或系列的快插接头能否互换，取决于公母配合接口是否匹配。同样的接管尺寸、相似的外形，甚至能够插入，都不能单独证明锁定、密封和阀门开启可靠。先确认配对系列和接口尺寸，再验证实际连接性能。

Q20、Q40、Q60 应分别在对应配对系列内选择。跨系列或跨品牌替换时，即使尾端规格相同，也要核对配合尺寸、密封圈压缩与阀门行程，并验证锁定、泄漏和流量。单凭外形或系列对照名称不足以判定可直接替换。

04快插接头尺寸怎么选？接管内径和通径有什么区别？

倒刺尾端先按软管内径选配，螺纹尾端先按螺纹标准和规格选配，再核对公母配合系列，以及完整连接在目标流量下的压降。接管内径描述适配软管的内尺寸，不等于接头内部最小通径，也不等于软管外径。

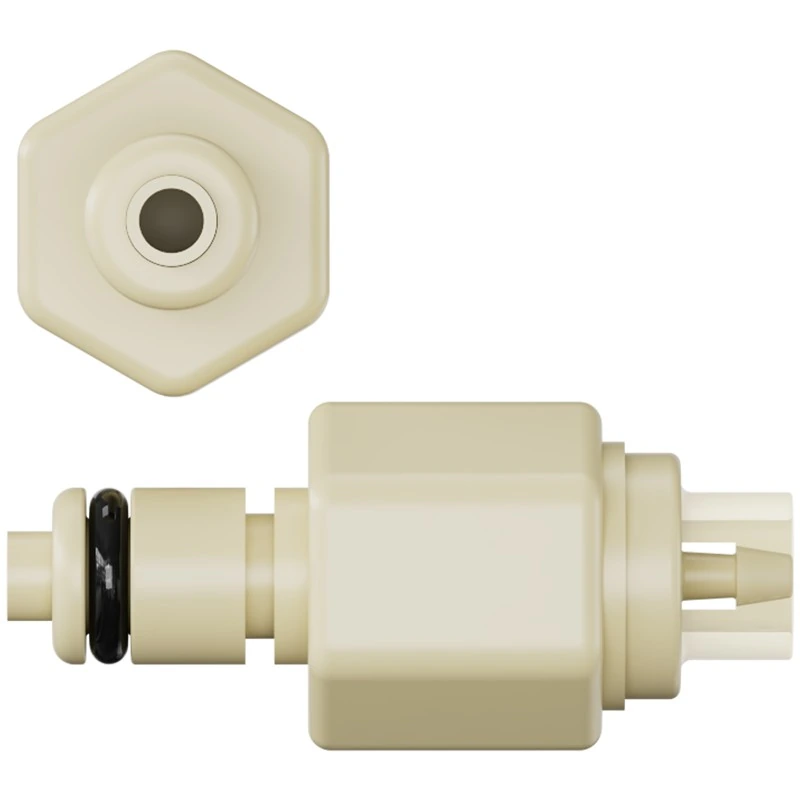

以 Q2001-PNV-SPPE 为例，Q20 表示系列，01 在该型号中对应 1.6 mm 接管；P 表示公端，N 表示非穿板，V 表示带阀，后段 S、PP、E 分别表示直通、PP 外壳和 EPDM 密封圈。对应母端 Q2001-SMV-SPPE 中的 S 表示母端，M 表示穿板。相同字母在不同位置承担不同含义，应按完整编码顺序读取。

接管内径不等于整套连接的最小流道。实际流阻还与接头内部通道、阀门结构、两半组合和流体黏度有关。扩大尾端配管，并不一定消除阀门或其他局部位置的限制。

05穿板快插接头怎么安装？开孔和板厚要注意什么？

穿板接头通过本体挡肩与螺母夹住面板。Q20、Q40、Q60 穿板母端允许的最大板厚分别为 8.5 mm、11.5 mm、7.5 mm；Q20、Q40 穿板公端则分别为 3.3 mm、5.5 mm。公端与母端的板厚上限不能混用。

以上取自 A02 手册装配提示。括号内为上、下偏差，例如 Φ13（0 / −0.3）表示孔径 12.7–13.0 mm；Q20、Q40 还需同时满足平边尺寸。穿板螺纹分别为 Q20：1/2″-24UNS，Q40：11/16″-24UNS，Q60：M30×3.5，用于面板固定。

“穿板”与“带阀”是两个独立选项：穿板说明如何固定，带阀说明断开后是否自动截止。确定系列后，再分别选择公母端、穿板或非穿板、带阀或不带阀。

板厚是挡肩与螺母之间夹持的面板厚度，不等于螺纹长度或公母端插合深度。面板外需留出插拔与解锁空间，面板内需留出螺母紧固、尾端接管和软管弯曲空间。

06如何根据介质、压力和流量选择快插接头？

材料选择应覆盖正常输送和清洗两个阶段。例如，使用 PP 外壳与 EPDM 密封圈的型号时，需分别评价两种材料，而不能只依据“PP 接头”这个名称判断全部接液部件。若需要其他密封圈材料，应选择有明确记录的完整型号，不把系列可选项视为当前型号的默认配置。

需要进一步比较材料时，阅读接头材质选择：本体、密封件与介质条件。

07更换储液瓶时，怎样减少快插接头断开后的漏液？

先确定断开后哪一侧需要保留液体：仅设备侧需要截止时，可评估单侧带阀；设备侧与储液瓶侧都需要截止时，可评估双侧带阀。阀门关闭用于阻止相应管路继续出液，接合腔内仍可能留下少量残液，因此还要考核断开溢液量，不能把双侧带阀当成零滴漏保证。

假设一台仪器使用 1.6 mm 内径软管连接可拆储液模块和设备面板，维护时希望两侧都关闭流路。若介质与 PP、EPDM 及其他接液部件相容，可将 Q2001-PNV-SPPE 与 Q2001-SMV-SPPE 作为配对候选：非穿板公端位于可拆模块软管上，穿板母端固定在设备面板。

1. 核对两半配置：同为 Q20，分别为公端、母端，且均带阀；在物料清单中分别记录完整型号和商品编码。
2. 核对尾端软管：两侧均按 1.6 mm 内径选管，同时记录外径、壁厚、硬度和实际管材，完成倒刺配合验证。
3. 落实面板安装：按该 Q20 穿板母端的安装图核对孔形、允许板厚和螺母紧固条件，留出解锁、拔出和背面配管空间。
4. 检查运行状态：在目标流量、温度和压力下检漏；处于泵吸液侧时，增加负压进气与用液端流量检查。
5. 检查维护状态：停机卸压后分离，观察两侧关闭、残液量；重新接合后测量进气和排气恢复时间。
6. 形成交付依据：固定接头与软管组合、图纸版本、装配方法和验收条件，便于后续重复采购与维护。

这是从使用要求推导配置的选型示例，实际介质适配、压降和拆装寿命仍需以该仪器的工况验证。若只要求设备侧截止，应重新评估单侧带阀组合；若要求极低溢液，则需进一步核对专门的低溢液结构和测试数据。

储液瓶更换和模块维护可结合以下应用领域的供液、清洗与维护任务阅读；接头是否适用仍按实际液路验证。

体外诊断 IVD · 实验室自动化

08快插接头漏液、插不进去或流量变小怎么办？

先停机、隔离必要液路并卸压，再按故障位置排查：接合处渗漏重点检查密封圈与接合到位情况；无法插合重点检查错配、异物和残压；流量下降重点检查阀门是否完全开启、通道堵塞和软管急弯。分离后持续出液还要先确认该半接头是否带阀。

先复核安装与拆卸过程

1. 装配前核对两半型号，检查锁定机构、密封圈、接口表面和尾端软管。发现划伤、裂纹、缺件或异物时先处理。
2. 先完成尾端和面板安装。软管沿轴线推入倒刺至规定位置，安排支撑，避免管路重量持续侧向拉扯接头。
3. 将公母端对正，按产品要求接合到位并确认锁定。阻力异常时停止，排查错配、异物、阀门受压或密封损伤。
4. 在规定工况下检漏并检查流量。维护前停机、隔离必要液路并释放残压，再操作解锁机构分离。
5. 分离后保护暴露的接口，防止颗粒进入。再次连接前检查密封圈与管端状态，并复核维护后的运行表现。
