快速接头流量怎么算？流量—压降曲线与 Kv/Cv 计算方法
快速接头的流量与允许压降、接管尺寸、阀门配置及介质性质有关。选型时，先确定目标流量，再用流量—压降曲线或 Kv/Cv 系数估算接头的压力损失，判断是否在液路的压差预算内。本文以公母端可快速分离的 Q20、Q40、Q60 快速接头为例，说明曲线读法、流量与压降计算，以及泵吸液侧、多支路供液的选型和验证方法。
对于黏度接近水、处于湍流区的液体，可用 ΔP ≈ SG ×（Q ÷ Kv）² 估算压降，或用 Q ≈ Kv × √（ΔP ÷ SG）估算允许压降下的流量。其中 Q 的单位为 m³/h，ΔP 的单位为 bar，SG 为液体比重。下文给出曲线近似读数、Kv/Cv 估算值和计算示例，并解释阀门、介质黏度及安装位置对选型的影响。
01快速接头的流量由哪些因素决定？
接头本身不产生流量，流量来自泵或压力源。接头的作用是消耗一部分压差：流量越大，接头前后的压降越大。在常见的湍流工况下，压降大致与流量的平方成正比。以 Q40 的 3/8″ 曲线为例，10 L/min 时压降约 0.23 bar；流量翻倍到 20 L/min 时约 0.95 bar，接近原来的 4 倍。
在同一流量下，接头压降主要取决于以下几项：
- 接管尺寸：同一系列内，接管从 1/8″ 换到 1/4″，同流量下压降可降低一个数量级以上。
- 阀门配置：不带阀的直通流道阻力最低；带阀型号的阀芯和弹簧会占用一部分流道。
- 尾端形式：直通、弯头和螺纹尾端的内部流道不同。
- 介质：比重越大、黏度越高，同流量下压降越大。
接管内径描述的是适配软管的内径，不等于接头内部的最小通径，详见《什么是快插接头》第 04 节。
02快速接头流量—压降曲线怎么看？
曲线的横轴是流量（液体为 L/min，气体为 Nm³/min），纵轴是接头前后的压降（bar），每条曲线对应一种接管尺寸。曲线有两种读法：
- 已知流量求压降：从目标流量向上找到对应曲线，再向左读出压降。
- 已知允许压降求流量：从允许的压降向右找到曲线，再向下读出可以通过的流量。
| 曲线上的数字 | 表示什么 | 不表示什么 |
|---|---|---|
| 纵轴的压降 | 接头前后的压力损失 | 泵的出口压力，或接头允许的工作压力 |
| 横轴最大刻度 | 这张图的绘图范围 | 接头的额定流量 |
| 气体曲线 | 气体在标准状态下的体积流量 | 可以换算成液体流量的依据 |
读图时注意单位换算：0.69 bar 约为 10 psi，1.9 L/min 约为 0.5 gpm（美制加仑/分钟），4.83 bar 约为 70 psi。
03Q20、Q40、Q60 流量—压降速查表
下表为液体流量—压降曲线的近似读数，用于初步筛选和同一系列内的接管尺寸比较。Kv、Cv 为曲线反算的估算值，用于适用工况内的初步计算；曲线读数与系数计算结果不要求逐点相等，产品验收以完整连接的实测数据为准。

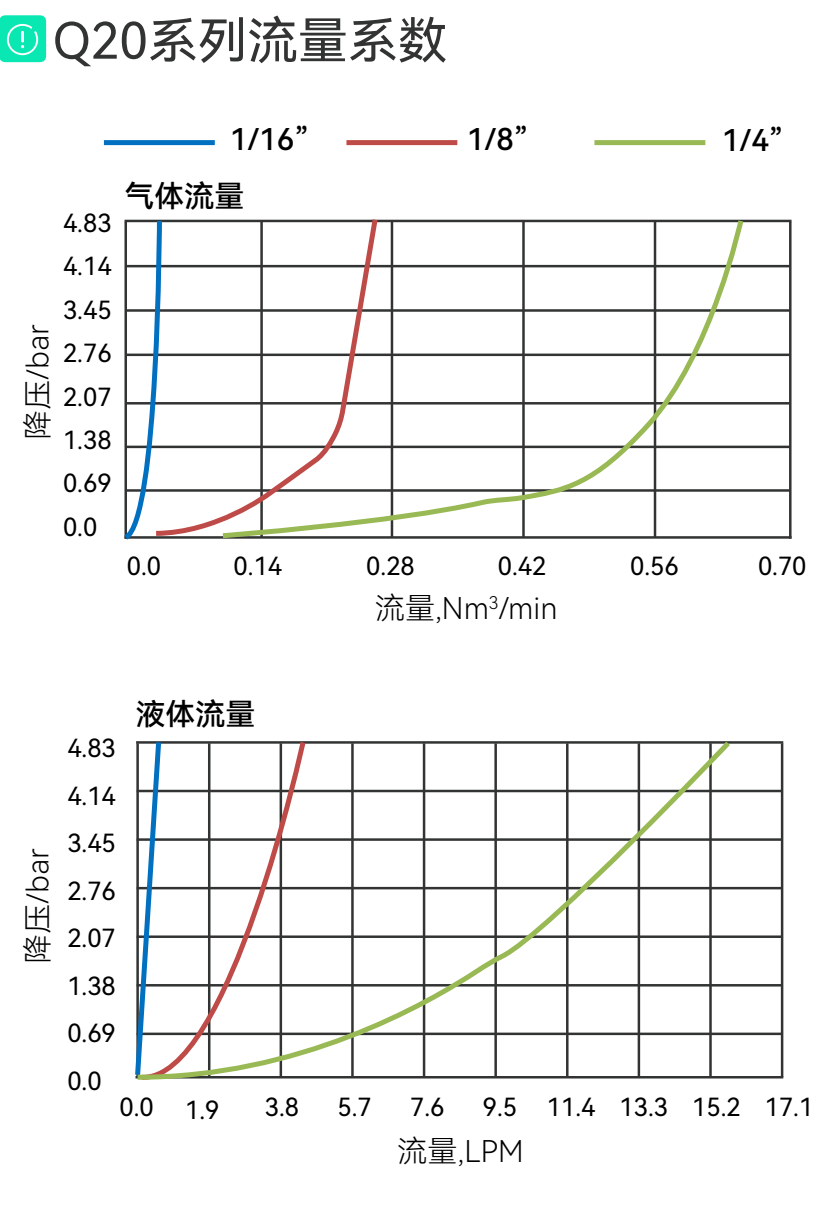

Q20 系列（接管内径 1.6–6.4 mm）
| 流量（L/min） | 1/16″（1.6 mm） | 1/8″（3.2 mm） | 1/4″（6.4 mm） |
|---|---|---|---|
| 0.2 | ≈1.9 | <0.1 | <0.05 |
| 0.5 | ≈4.3 | <0.1 | <0.05 |
| 1 | 超出曲线 | ≈0.2 | <0.05 |
| 2 | 超出曲线 | ≈1.0 | ≈0.07 |
| 4 | 超出曲线 | ≈4.0 | ≈0.3 |
| 8 | 超出曲线 | 超出曲线 | ≈1.3 |
| 12 | 超出曲线 | 超出曲线 | ≈2.8 |
| 压降 1 bar 时的流量（L/min） | ≈0.1 | ≈2.0 | ≈7.1 |
| 估算 Kv / Cv | 曲线过陡，不估算 | 0.12 / 0.14 | 0.43 / 0.49 |
"超出曲线"表示该流量下压降已高于图表上限 4.83 bar。
Q20 的 1/16″ 接管只适合很小的流量：约 0.1 L/min 时压降已达 1 bar，0.5 L/min 时超过 4 bar。储液瓶供液、清洗供液这类每分钟一升以上的液路，优先评估 1/8″ 或 1/4″ 接管。

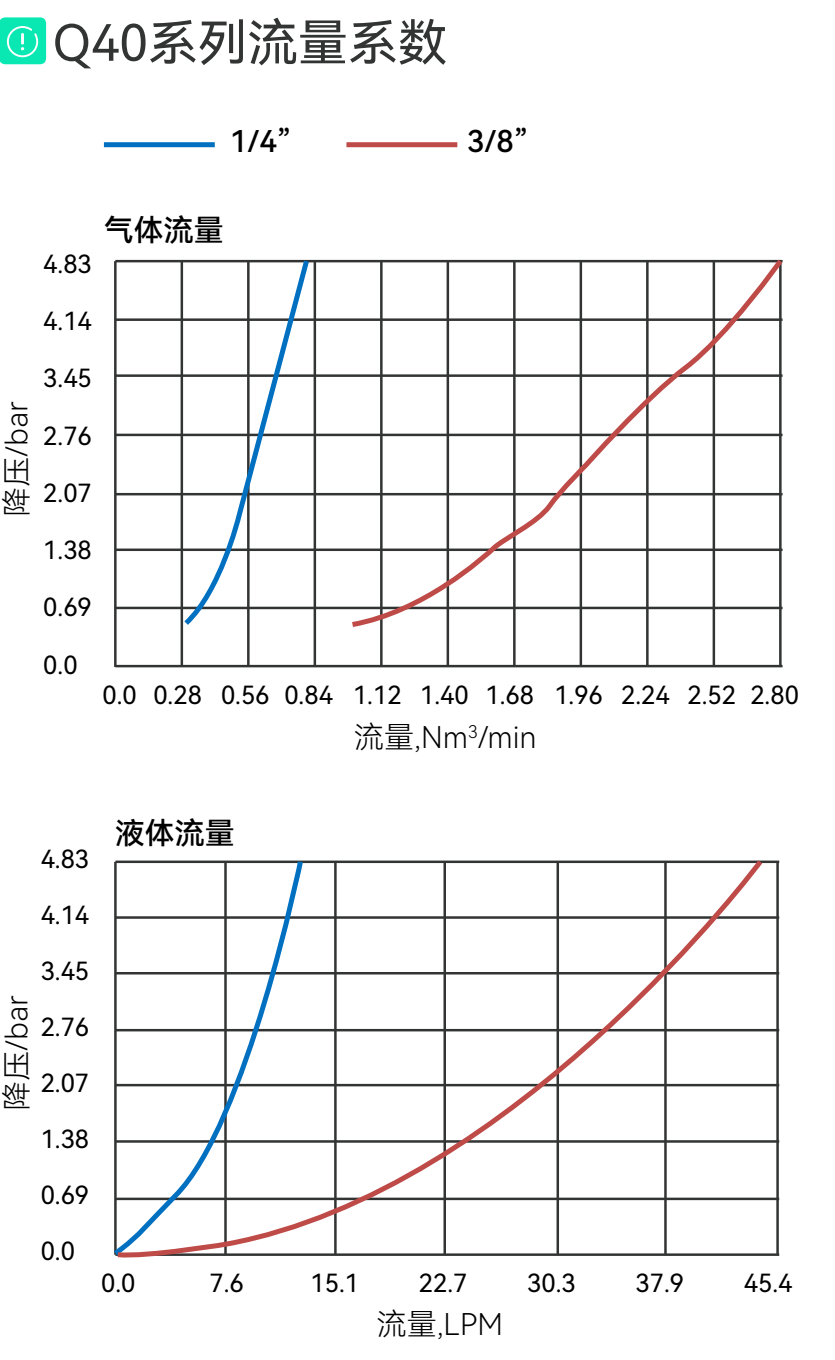

Q40 系列（接管内径 6.4–9.5 mm）
| 流量（L/min） | 1/4″（6.4 mm） | 3/8″（9.5 mm） |
|---|---|---|
| 2 | ≈0.3 | <0.05 |
| 4 | ≈0.7 | <0.05 |
| 8 | ≈1.9 | ≈0.14 |
| 12 | ≈4.3 | ≈0.33 |
| 20 | 超出曲线 | ≈1.0 |
| 30 | 超出曲线 | ≈2.2 |
| 40 | 超出曲线 | ≈3.9 |
| 压降 1 bar 时的流量（L/min） | ≈5.4 | ≈20 |
| 估算 Kv / Cv | 0.35 / 0.40 | 1.22 / 1.41 |

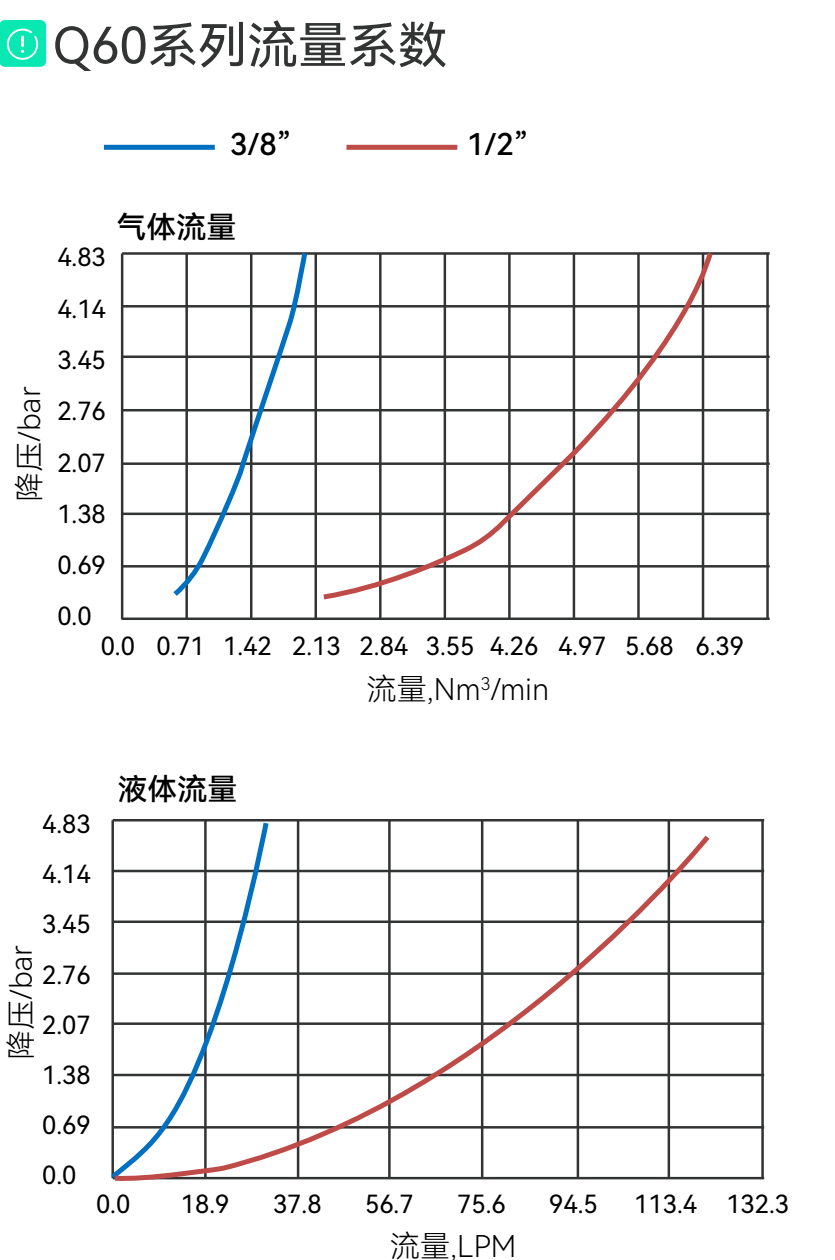

Q60 系列（接管内径 9.5–19.0 mm）
| 流量（L/min） | 3/8″（9.5 mm） | 1/2″（12.7 mm） |
|---|---|---|
| 5 | ≈0.3 | <0.05 |
| 10 | ≈0.65 | <0.05 |
| 20 | ≈2.0 | ≈0.10 |
| 30 | ≈4.4 * | ≈0.27 |
| 50 | 超出曲线 | ≈0.8 |
| 80 | 超出曲线 | ≈2.0 |
| 100 | 超出曲线 | ≈3.2 |
| 压降 1 bar 时的流量（L/min） | ≈13 | ≈56 |
| 估算 Kv / Cv | 0.85 / 0.98 | 3.4 / 3.9 |
* 该压降已高于 Q60-PP 的工作压力 4.2 bar，只能用来看趋势。
本节曲线适用于 Q60 的 3/8″ 和 1/2″ 接管，不能按管径比例外推至 3/4″（19.0 mm）接管。另外，Q60-PP 的工作压力为 4.2 bar，在下游为常压或正压的液路中，曲线上压降高于这个值的区段不可作为使用工况。
04快速接头流量怎么算？用 Kv 或 Cv 估算压降
在曲线覆盖范围和适用工况内，可用流量系数估算流量与压降；不应向图外工况外推。Kv 表示压降 1 bar 时每小时通过的水量（m³/h）；Cv 表示压降 1 psi 时每分钟通过的美制加仑数。两者的换算为 Cv ≈ 1.156 × Kv。
已知流量求压降：ΔP = SG ×（Q ÷ Kv）²
已知允许压降求流量：Q = Kv × √（ΔP ÷ SG）
式中 Q 的单位为 m³/h（1 m³/h ≈ 16.7 L/min），ΔP 的单位为 bar，SG 为液体比重（水为 1）。
例 1：清洗液路需要 12 L/min，选用 Q40 的 3/8″ 接管（Kv ≈ 1.22），清洗液比重按 1.0 计。12 L/min = 0.72 m³/h，ΔP = 1.0 ×（0.72 ÷ 1.22）² ≈ 0.35 bar，与速查表读数 0.33 bar 基本一致。
例 2：某支路留给接头的压降只有 0.5 bar，选用 Q20 的 1/4″ 接管（Kv ≈ 0.43）。Q = 0.43 × √0.5 ≈ 0.30 m³/h，约 5 L/min。
例 3：一条液路上串联两对相同的快速接头，总压降是单对的 2 倍，等效 Kv 为单对的 1/√2。串联不同元件时，等效 Kv 按 1/Kv总² = 1/Kv₁² + 1/Kv₂² + … 计算。
也可以把 Cv 填入恒永达流阻计算器的 Cv 行，与软管、阀门一起计算整条液路的压降，方法见《流阻计算器有什么用？》。
这组公式适用于黏度接近水、处于湍流区的液体。流量很小或介质黏度较高时，流动接近层流，压降更接近随流量线性变化，平方公式会产生偏差，需要用实际介质测试。本文的 Kv、Cv 由流量—压降曲线反算，用于初步计算。
05带阀和不带阀的快速接头，压降差多少？
带阀快速接头在公母分离时自动关闭通道，代价是阀芯和弹簧留在流道里，接合后的压降高于不带阀的直通型号。两侧都带阀时流道里有两个阀芯，压降通常最高。
流量紧张的液路可以这样取舍：
- 只在断开后确实需要截止的一侧选带阀型号，另一侧选不带阀型号。
- 两侧都需要截止、流量又紧张时，优先放大接管尺寸，而不是去掉阀门。
- 公母端没有完全接合时，阀门可能没有完全打开，流量会明显下降。流量异常时先确认接合到位。
断开后的残液和漏液问题，见《什么是快插接头》。
06快插接头型号里的数字怎么对应曲线？
| 型号代码 | 接管内径 | 曲线图例 | 所属系列 |
|---|---|---|---|
| 01 | 1.6 mm | 1/16″ | Q20 |
| 02 | 3.2 mm | 1/8″ | Q20 |
| 03 | 4.8 mm | 3/16″（不适用本节曲线） | Q20 |
| 04 | 6.4 mm | 1/4″ | Q20、Q40 |
| 06 | 9.5 mm | 3/8″ | Q40、Q60 |
| 08 | 12.7 mm | 1/2″ | Q60 |
| 12 | 19.0 mm | 3/4″（不适用本节曲线） | Q60 |
以 Q2004-PNV-SPPE 为例：Q20 为系列，04 对应 6.4 mm（1/4″）接管，P 为公端，N 为非穿板，V 为带阀，S、PP、E 分别表示直通、PP 外壳和 EPDM 密封圈。螺纹尾端型号使用另一套代码（例如 Q4005 为螺纹接口），请按完整型号确认。
07快速接头装在泵吸液侧，压降为什么要更保守？
对开口储液瓶来说，吸液侧能利用的压差上限约为一个大气压（约 1 bar），再加上储液瓶液面高于泵入口的液位差。扣除泵自身需要的入口压力、软管和过滤器的损失后，留给接头的往往只有零点几 bar。吸液侧压降过大时，泵的实际流量会低于空载流量，液体中溶解的气体也更容易析出成气泡。
所以吸液侧的接头要按更低的压降来选。同样是 2 L/min，Q20 的 1/8″ 接管约消耗 1.0 bar，已接近吸液侧的上限；换成 1/4″ 接管约为 0.07 bar。
吸液侧还要检查接头在负压下是否密封。重接后进入的空气和排气所需的时间，也会影响首次动作的供液量。间歇清洗要按动作期间的瞬时流量评估，而不是每分钟的平均耗液量。
08多条支路共用一个快速接头，按多大流量选？
位于共同入口的快速接头，承担所有同时工作支路的流量之和：
Q共同入口 = Q支路1 + Q支路2 + …（只累加同时开启的支路）
例如三条清洗支路各需 0.5 L/min 且同时供液，共同入口约需 1.5 L/min。按 Kv 估算，Q20 的 1/8″ 接管在 1.5 L/min 时压降约 0.56 bar，1/4″ 接管约 0.04 bar。如果这个接头位于吸液侧，应优先评估 1/4″，并用完整连接验证入口余量。
支路依次动作时，入口按单次最大需求计算。共同入口流量足够，不代表各支路分配均匀：软管长度、阀门和针孔尺寸会造成支路阻力差异，需要分别测量各支路末端的出液量。
09气体曲线能用于液体吗？介质黏度怎么修正？
不能。气体曲线的流量是标准状态下的体积流量，气体可压缩，实际通过量还和入口压力有关。液体曲线与气体曲线对应不同的流动规律，不能通过单位换算互用。
液体的比重修正已经包含在第 04 节的公式中。黏度的影响更难估算：含甘油、蛋白或高浓度盐的试剂黏度明显高于水，温度降低也会让黏度上升，同流量下的压降会高于速查表。这类介质请用实际液体、在实际温度下测试完整连接。
10装机后怎样验证快速接头的流量和压降？
| 验证项目 | 记录内容 | 用途 |
|---|---|---|
| 完整配置 | 公母端完整型号、阀门组合、软管内径与长度 | 保证比较的是同一组连接 |
| 接头压降 | 目标流量下接头前后的压力，或接入前后的末端流量对比 | 判断是否在压差预算内 |
| 单支路运行 | 末端流量、启动延迟、重复动作的一致性 | 判断能否满足动作需求 |
| 多支路同时运行 | 总流量、各支路分配、共同入口压降 | 判断分配是否均匀 |
| 吸液侧 | 入口压力、气泡、低液位时的供液 | 判断负压进气和供液余量 |
| 过滤器使用一段时间后 | 末端流量的变化 | 判断长期余量 |
| 拆装后重启 | 接合处密封、进气量、排气恢复时间 | 判断维护对后续动作的影响 |
11快速接头选型延伸阅读
12快速接头流量与压降常见问题
快速接头流量怎么算？
先确定允许的压降，再按 Q = Kv × √（ΔP ÷ SG）计算，Q 的单位为 m³/h，ΔP 的单位为 bar。也可以直接在流量—压降曲线上，从允许压降向右找到曲线，再向下读出流量。
快速接头的压降多大算正常？
没有统一的合格值，要看液路的压差预算。出液侧按泵在目标流量下的可用压力分配；吸液侧的可用压差很有限（开口储液瓶约为一个大气压加液位差），接头压降要尽量小。
接管越大，流量就一定越大吗？
在同一系列、同一阀门配置下，接管加大后压降明显下降。例如 Q20 在 2 L/min 时，1/8″ 接管约 1.0 bar，1/4″ 接管约 0.07 bar。但整条液路的流量还受软管、阀门、针孔等其他部件限制，放大接头的收益要放在整条液路里评估。
大流量快速接头怎么选？
先确定目标流量、允许压降和系统最高压力，再选择公母端、接管尺寸及阀门组合。在对应的液体曲线上读取目标流量下的压降，判断是否满足液路预算，同时核对工作压力和温度范围。多支路共用入口时，按同时开启支路的总流量选型，装机后测量接头压降和各支路末端流量。
曲线上的气体流量能用于清洗液选型吗？
不能。气体与液体对应不同的流动规律。清洗液请看液体曲线，或用 Kv 估算后再实测。
