快速接头能承受多大压力？工作压力、温度与带压插拔
快速接头的承压能力要按系列、材料和使用工况判断。恒永达 Q20、Q40 的 POM＋NBR、PP＋EPDM 标准配置工作压力为 8.3 bar（约 0.83 MPa），Q60 的 PP＋EPDM 配置为 4.2 bar（约 0.42 MPa）。选型时既要确认目标流量下的压降，也要把接头所在位置的压力峰值、介质和温度一起核对；带阀结构不等于允许带压插拔。
本文讨论的是公母端可以快速分离的快速接头，也称快插接头，用于仪器供液、清洗、废液及储液瓶管路。流量系数文章解决“目标流量要消耗多少压差”，本文接着说明“这组连接在实际压力和温度下能否使用”，并给出背压算例、维护步骤和装机验证方法。

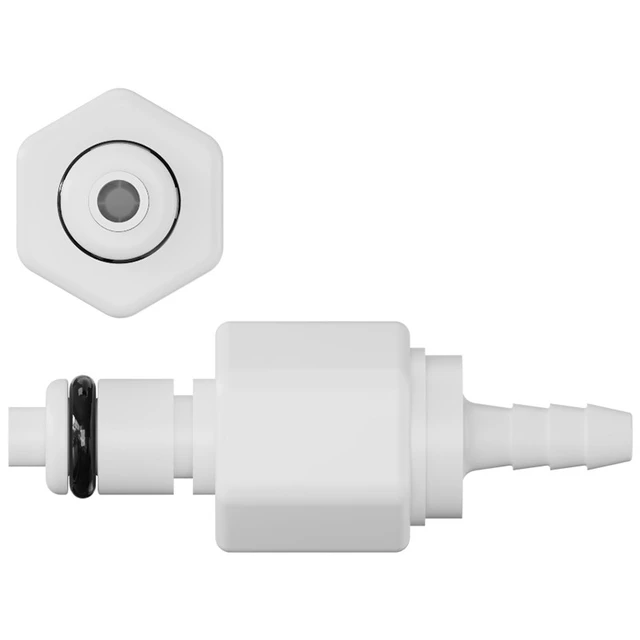

01Q20、Q40、Q60 快速接头的工作压力是多少？
| 系列 | 外壳 / 密封圈 | 工作压力 | 工作温度范围 | 接管内径 |
|---|---|---|---|---|
| Q20 | POM / NBR | 8.3 bar（120 psi） | −40～82 ℃ | 1.6–6.4 mm |
| Q20 | PP / EPDM | 8.3 bar（120 psi） | −20～71 ℃ | 1.6–6.4 mm |
| Q40 | POM / NBR | 8.3 bar（120 psi） | −40～82 ℃ | 6.4–9.5 mm |
| Q40 | PP / EPDM | 8.3 bar（120 psi） | −20～71 ℃ | 6.4–9.5 mm |
| Q60 | PP / EPDM | 4.2 bar（60 psi） | 上限 71 ℃；下限按具体型号确认 | 9.5–19.0 mm |
POM＋NBR 与 PP＋EPDM 在 Q20、Q40 中的工作压力相同，选择时还要比较介质相容性与清洗温度。更换密封圈材料后，应重新核对完整公母端组合，不能只按新密封圈的耐温范围扩大接头的使用范围。
常用压力单位可按以下数值换算：
- 1 bar = 0.1 MPa，约为 14.5 psi 或 1.02 kgf/cm²。
- 8.3 bar 约为 0.83 MPa、8.5 kgf/cm²，对应表中的 120 psi 近似标注。
- 4.2 bar 约为 0.42 MPa、4.3 kgf/cm²，对应表中的 60 psi 近似标注。
“几公斤压力”通常指 kgf/cm²，选型记录应写明单位。
Q60 的温度下限在现有资料中标注不一致，因此这里只列已一致确认的 71 ℃ 上限。各系列在具体温度下的允许压力、负压范围以及其他材料配置，应取得对应型号的适用数据后再确定。
02快速接头通径越大，承压能力越高吗？
通径决定通流能力的一部分，承压能力则取决于外壳、锁定机构、密封结构和材料。Q60 的接管范围更大，但 PP 标准配置的工作压力为 4.2 bar；Q20、Q40 的上述标准配置为 8.3 bar。系列更大不能作为耐压更高的依据。
压力产生的作用力：F = P × A有效
P 为压差（Pa），A有效为结构对应的有效受压面积（m²），F 的单位为 N。接管内径不能直接当作有效受压直径。
在有效受压面积增大的结构中，同样的压力会产生更大的作用力，锁定和密封部件需要承受相应载荷。不过，仅凭这条关系不能反推出某个系列的额定压力，也不能把它当作 Q60 额定值较低的唯一原因；允许压力仍由具体产品规格确定。
需要大流量时，按以下顺序核对：
- 核对流量：先通过曲线和 Kv/Cv 估算接头压降。
- 核对承压：再核对连接处最高压力。若工作压力超过 4.2 bar，不能仅因为 Q60 的流量较大就选用它。
- 核对并联方案：并联只能分配流量、降低各支路的流动损失，不会提高单个接头的承压额定值。
03快速接头工作压力与压降有什么区别？怎样计入下游背压？
| 参数 | 用途 | 不能用来代替什么 |
|---|---|---|
| 额定工作压力 | 核对规定介质、温度和配置下的允许使用压力 | 带压连接或断开的允许压力 |
| 接头压降 ΔP | 计算目标流量下消耗的压差 | 接头入口或出口相对环境的压力 |
| 保压测试压力 | 按明确时间、温度、介质和判据验证样品 | 未经确认的连续工作压力 |
| 爆破压力 | 描述破坏性试验中的失效压力 | 日常运行、短时超压或插拔压力 |
| 曲线最大刻度 | 表示图表的绘图范围，例如纵轴 4.83 bar | 产品额定压力或额定流量 |
P上游 = P下游 + ΔP接头
用于稳态、接头两端高度差和速度差可忽略的估算。两端压力须使用同一基准；以下算例均用表压，即相对环境大气的压力。
沿用流量系数文章的数据，下面两个算例说明如何计入下游背压：
- Q40 的 3/8″ 接管：在 12 L/min、液体比重按 1.0 计时，用 Kv ≈ 1.22 估算的压降约为 0.35 bar。若下游为 3.0 bar，上游约为 3.35 bar；若下游已为 8.0 bar，上游约为 8.35 bar，便超过该系列 8.3 bar 的工作压力。只比较“压降 0.35 bar 小于 8.3 bar”会得出错误结论。
- Q60 的 1/2″ 接管：50 L/min 时，曲线上的压降近似为 0.8 bar。如果下游背压为 3.6 bar，上游约为 4.4 bar，已超过 Q60-PP 的 4.2 bar。即使曲线上能读到这个流量，也不能把该工况列为可用范围。
以上均为解释压力关系的计算示例，不是完整连接的实测结果。
下游通大气或为正表压时，上游表压至少等于接头压降。因此，Q60 曲线上压降超过 4.2 bar 的区段不能直接作为这些工况的选型依据。吸液侧可能出现负表压，要另查负压密封能力，不能借此把超出额定条件的曲线解释为可用工况。
04选快速接头时要核对哪些压力？
| 工况 | 需要取得的数据 | 怎样用于判断 |
|---|---|---|
| 正常供液与清洗 | 接头上游、下游在目标流量下的压力 | 同时核对入口压力和压降预算，不只看泵的空载参数 |
| 启停、关阀和支路切换 | 接头附近的瞬时最高压力 | 用峰值核对允许压力；传感器响应和采样速度应能捕捉瞬态 |
| 出口堵塞或所有下游阀门关闭 | 泵、调压及限压装置共同决定的最高可能压力 | 有超压可能时设置合适的限压或联锁，并验证其实际动作 |
| 维护停机 | 待拆接头两侧及被阀门隔离液段的残压 | 决定是否已具备插拔条件；停泵不等于压力已释放 |
| 封闭液段升温 | 加热或环境升温后的困液压力 | 液体膨胀可能增压，需在系统设计中考虑释放或保护 |
| 泵吸液侧 | 最低入口压力、气泡和供液稳定性 | 按负压适用范围核对；正压额定值不能证明真空能力 |
压力波动明显时，以测得或经验证的最不利压力核对，而不是使用平均值。若设备正常运行已接近额定上限，还应考虑测量误差、控制偏差、温度变化和使用后的密封状态；这里不为所有配置设定一个通用的安全系数。
05温度会降低快速接头的承压能力吗？
| 实际条件 | 可以先作出的判断 | 还应核对什么 |
|---|---|---|
| 80 ℃ 液体清洗，候选为 PP＋EPDM | 已超过本文 PP 标准配置 71 ℃ 的温度上限 | 应调整清洗条件或选择适用的连接方案，不能仅靠降低压力认可超温使用 |
| 80 ℃ 液体清洗，候选为 Q20/Q40 POM＋NBR | 未超过所列 82 ℃ 上限，但不能据此认定可同时承受 8.3 bar | 该温度下的允许压力、清洗时长、介质相容性及冷热循环 |
| 更换更耐温的密封圈 | 密封圈的温度范围不代表整套接头的温度范围 | 外壳、阀件、公母端配合及软管连接的限制 |
| 低温启动或冷藏环境使用 | 需要按实际型号确认低温适用性 | 密封回弹、锁定动作及低温介质条件；Q60 不套用其他系列下限 |
介质也会改变判断。清水下不漏，不代表换成清洗剂或试剂后仍保持同样的密封和承载表现。评估实际接液部件时，应逐项记录：
- 介质条件：介质名称及浓度。
- 温度条件：最高与最低使用温度。
- 接触条件：介质接触时间及清洗频次。
现有资料没有给出可直接用于本篇各配置的完整温压降额曲线，因此不按固定百分比编造高温允许压力，也不把压力与温度的两个最大值同时使用。
06快速接头可以带压插拔吗？带阀结构为何不能代替泄压？
不能仅凭“带阀”或“工作压力 8.3 bar”判断可以带压插拔。带阀表示分离后带阀一侧的通道会关闭；带压连接、带压断开则涉及插入力、锁定释放、残液排出和两侧压差，是需要单独确认的操作能力。
有残压时，插合可能需要克服压力对阀芯或配合结构产生的作用力，接头可能无法完全到位。断开时，阀门关闭前后的残液和压力释放也可能造成喷液。双侧带阀可以分别截断两侧通道，但不能由此承诺零滴漏，也不能把封闭液段的残压自动消除。
对本文 Q20、Q40、Q60 配置，在未取得具体型号明确的带压操作许可与条件前，按停机、隔离和释放残压后的方式维护：
- 停止泵或压力源，并防止维护期间意外启动；有热液时先降至可维护温度。
- 隔离可能继续供压或供液的储罐、支路和压力源。确认待拆位置两侧，以及止回阀、关闭阀门之间是否留有封闭液段。
- 通过设备设计的泄压、排液通道释放残压，确认待拆位置压力已释放。不能靠松开快插接头本身试探或泄压。
- 托住软管并收集可能残留的液体，再按规定动作解锁、拔出；遇到异常阻力时先重新排查残压和锁定状态。
- 重新连接前检查密封圈、配合面和锁定机构，确认插合到位；恢复运行后检查渗漏、进气和供液是否正常。
带阀接头断开后，留在两侧管路里的压力仍可能被各自封住。下一次重新接合前要再次确认压力状态，不能因为已经断开过一次，就认定两侧都已泄压。

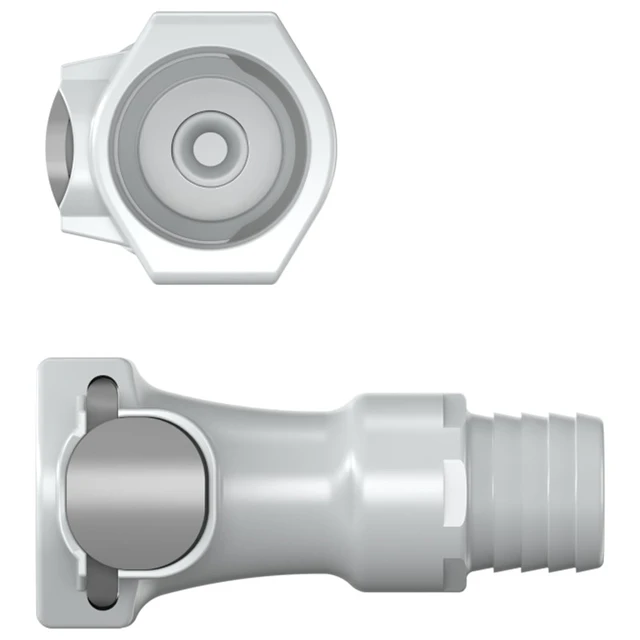

07大管径快速接头安装时要检查什么？
压力要按完整连接核对：公端、母端、密封圈、尾端接口、软管及固定方式都影响使用边界。以 Q60 PP＋EPDM 标准配置为例，其工作压力为 4.2 bar，不代表与之连接的软管或其他部件也能承受这个压力；整条连接应以实际工况下允许压力最低的环节为限制。
- 接管尺寸：Q60 覆盖 9.5–19.0 mm 软管内径。接管尺寸不等于接头内部最小通径，也不能直接用来计算锁定机构的受压力。
- 3/4″（19.0 mm）配置：本文参考资料没有该配置的流量曲线，需取得对应数据或做样机实测，不能按管径比例外推 1/2″ 曲线。
- 软管支撑：大管径软管连同液体会带来重量和弯曲载荷，应用支架承担持续侧向拉力，避免由快插锁定部位悬挂整段管路。
- 穿板母端安装：Q60 最大安装板厚 7.5 mm，开 Φ31 mm 圆孔，固定螺纹为 M30×3.5。安装空间要同时满足解锁、拔出、螺母紧固和软管弯曲。
- 泵吸液侧：除压降外，还应验证负压进气和拆装后重新排气的表现；连接处不向外漏液，并不能证明它在负压下不吸入空气。
确认接管与安装空间后，再把实际介质、温度、压力峰值和维护状态加入同一份选型记录。这样才能判断大管径带来的通流收益，是否与系统的压力和维护要求同时匹配。
08装机后怎样验证快速接头的压力与密封？
| 验证项目 | 记录内容 | 判断用途 |
|---|---|---|
| 配置与工况 | 完整型号、材料、阀门组合、管材、管径、介质与温度 | 保证测试与拟装机连接一致 |
| 稳态压力和压降 | 目标流量下两端压力与末端流量 | 分别核对承压条件和液路压差预算 |
| 启停及阀门切换 | 压力波形、峰值、传感器响应和采样条件 | 识别平均读数掩盖的瞬时超压 |
| 限压与异常状态 | 保护动作条件、动作后的最高压力 | 验证堵塞或关阀时的保护，不绕过保护故意超压 |
| 温度与实际介质 | 高低温、清洗循环后的渗漏、变形和锁定状态 | 判断温度、介质及循环对完整连接的影响 |
| 停机、泄压与再次接合 | 两侧残压、接合到位情况、残液与重启供液 | 验证维护流程及重新密封，不以额定工作压力开展未经许可的带压插拔测试 |
| 吸液侧使用 | 最低入口压力、气泡、低液位及重接后的排气恢复 | 检查负压进气和供液稳定性 |
测试前应确定允许压力、保持时间、循环次数和泄漏判据，依据具体型号与设备要求制定；本文不给出统一的超压倍率、爆破值或寿命次数。单次不漏也不能替代长期可靠性评价。
09快速接头选型延伸阅读
10快速接头承压常见问题
工作压力 8.3 bar，系统平时只有 8 bar，可以直接选用吗？
还不能仅凭这两个数确定。先确认 8 bar 是接头哪一侧的压力：若是下游压力，还要加上接头压降；若是稳态上游压力，还要核对启停峰值、控制偏差及实际温度下的允许压力。接近额定上限时，应在完整工况核对后再选型。
接头耐压合格，配成软管组件后也能按相同压力使用吗？
不能直接沿用。软管材料、壁厚、温度以及尾端固定方式可能先成为限制。应按公母端、密封件、软管和其他接口中允许压力最低的环节筛选，并验证整套组件的密封与连接保持情况。
采购或替换快速接头时，怎样比较两家的耐压数据？
先确认比较的是工作压力、保压测试压力还是爆破压力，再核对完整公母端、阀门与密封材料、介质、温度、测试时长、循环次数和失效判据。若还需要带压操作，应单独取得允许连接和断开的条件。不同条件的数据不能只按数值大小排序，替换后仍需整机验证。
