프로그래밍 가능한 자동 공기 치환 피펫팅 펌프란?

01공기 치환 피펫팅은 어떻게 작동하나요?

모터가 밀폐된 챔버 안의 피스톤을 움직이며, 피스톤과 팁 내부 액체 사이에는 공기층이 있습니다. 흡입 시 피스톤이 후퇴하면 공기 챔버 체적이 증가하고 압력이 낮아져 외부 압력이 액체를 팁 안으로 밀어 넣습니다. 분주 시에는 피스톤이 전진하여 공기층을 압축하고 액체를 배출합니다.

정상 사용 시 시료는 주로 일회용 팁에 머뭅니다. 적절한 팁 교환은 잔류물 이월과 교차오염을 줄이지만 과흡입, 에어로졸 또는 잘못된 조작에 의한 오염까지 배제하지는 못합니다. 공기의 압축성, 액체의 점도·휘발성·온도, 팁의 밀봉과 형상이 실제 전달량에 영향을 줍니다.

02어떤 항목을 프로그래밍하나요?

프로그램은 목표 체적뿐 아니라 흡입·분주 속도, 대기 시간과 동작 순서를 설정합니다. 장비 프로그램은 위치 이동, 팁 장착·제거, 이상 처리를 연결합니다. 지원되는 설정 범위와 구현 방법은 해당 모듈의 제어 프로토콜에서 확인해야 합니다.

같은 100 μL라도 수용액, 고점도 시약, 휘발성 액체에는 서로 다른 조건이 필요할 수 있습니다. 액체·팁·분주 방식에 맞춘 매개변수 묶음을 Liquid Class라고 부르기도 합니다. 이는 방법 개발 개념이며 SMTP2에 범용 액체 라이브러리나 자동 보정 알고리즘이 내장되어 있다는 뜻이 아닙니다. 까다로운 액체는 설정 변경만으로 부족할 수 있어 전용 소모품이나 직접 치환 방식도 검토해야 합니다.

03액면 감지와 압력 모니터링의 역할은 무엇인가요?

압력식 액면 감지 pLLD는 팁이 액체에 접촉할 때 공기 유로의 압력 변화를 감지하며, 일반적으로 저속 공기 흡입과 Z축 접근 동작을 함께 사용합니다. 정전용량식 cLLD는 전도성 팁 또는 프로브가 액체와 접촉할 때의 정전용량 변화를 이용합니다. 팁 형태, 전기적 기준과 액체 특성을 함께 확인해야 합니다.

SMTP2는 pLLD, cLLD 및 하이브리드 hLLD 액면 감지를 지원합니다. 팁, 액체 특성, 장비의 전기적 조건에 맞춰 감지 방식을 선택하고 신호 조합과 트리거 로직을 확인한 뒤, 실제 사용 조건에서 안정성을 검증해야 합니다.

압력과 팁 상태는 막힘, 액체 부족 또는 팁 장착 문제를 판단하는 데 도움이 됩니다. 감지 가능한 이상은 알고리즘, 임계값과 사용 조건에 따라 달라집니다. 경보, 정지와 복구는 장비에서 정의하며, 이상 발생 시 자동으로 다시 흡입하도록 해서는 안 됩니다. 경보가 없다고 실제 전달량이 적합하다는 뜻은 아닙니다.

04어떤 자동화 작업에 적용하나요?

검체 용기에서 반응 용기로 시료 이송, 시약 첨가, 분할 분주 및 마이크로플레이트 액체 처리가 후보 작업입니다. IVD 분석기, 분자진단 장비, 시료 전처리 시스템과 실험실 자동화에 적용을 검토할 수 있습니다. 이는 적용 가능 작업이며 특정 장비나 검사 절차의 검증 완료를 의미하지 않습니다.

한 프로젝트에서도 시료 이송과 반복 분할 분주는 팁, 동작 조건과 오염 관리 전략이 다를 수 있습니다. 용량만 제시하지 말고 출발·도착 용기, 최소·통상 사용량, 팁 교환 주기와 목표 처리 시간을 함께 정의해야 합니다.

05실제 피펫팅 성능은 어떻게 검증하나요?

100 μL 이송을 예로 아래 절차는 검증 방법의 예시이며 실측 결과나 고정된 합격 기준이 아닙니다. 실제 액체, 팁 품번, 용기와 환경을 정한 뒤 동일한 동작 조건에서 반복 측정합니다.

1. 팁 장착, 밀봉과 액면 위치를 확인하고 공기 흡입이나 기포를 관찰합니다.
2. 이송 중 낙하 액적, 팁 외벽 액체, 분주 후 잔류와 비산을 확인합니다.
3. 목표 액량에 적합한 측정법을 사용합니다. 중량법에서는 밀도, 증발과 환경 조건을 고려하여 체적과 편차를 계산합니다.
4. 최소·통상·최대 사용량에서 확인합니다. 분할 분주는 첫째·중간·마지막 분량을 따로 검증하며 액체나 팁 변경 후 재검증합니다.

공칭 용량은 모듈의 명목 체적, 구동 분해능은 제어 증분, 정확성과 반복성은 실제 전달량의 성능을 뜻합니다. 이 값들은 서로 대신할 수 없습니다. 단회 분주와 한 번 흡입 후 여러 번 나누는 분주를 구분하여 측정 방법과 반복 횟수를 기록해야 합니다.

06SMTP2의 기능과 선정 범위

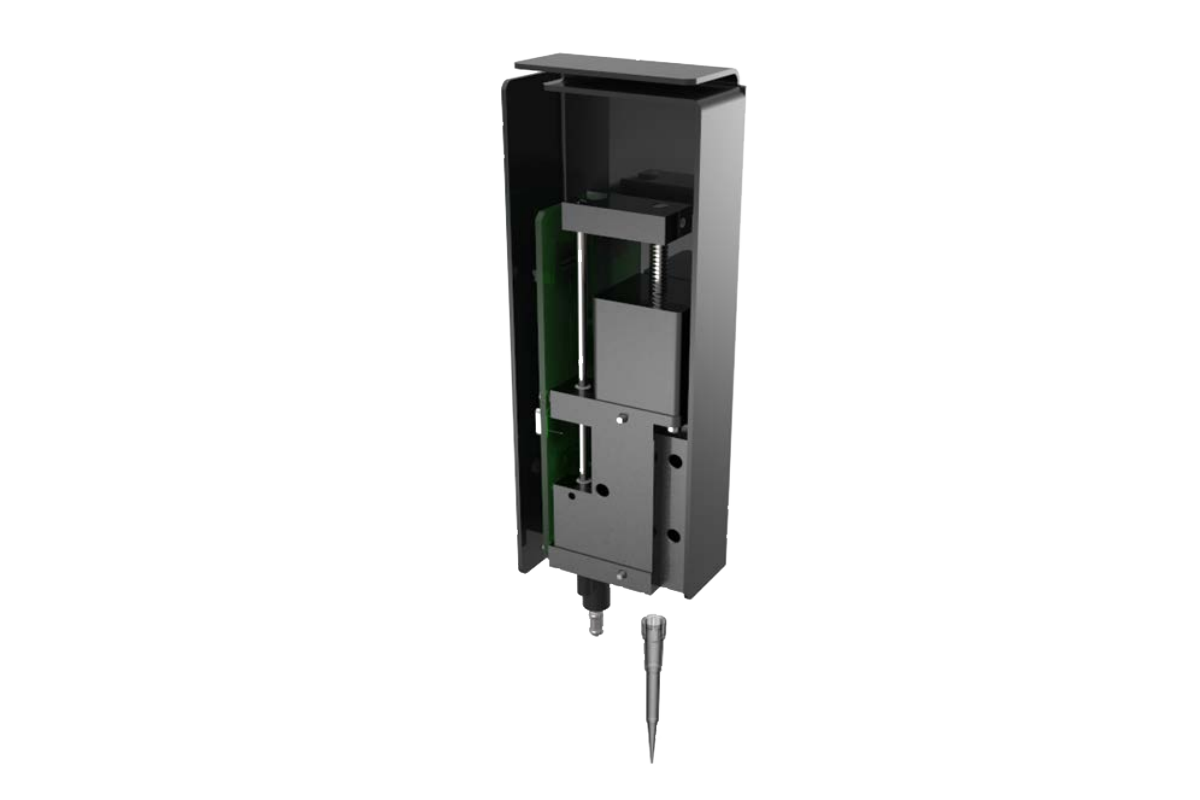

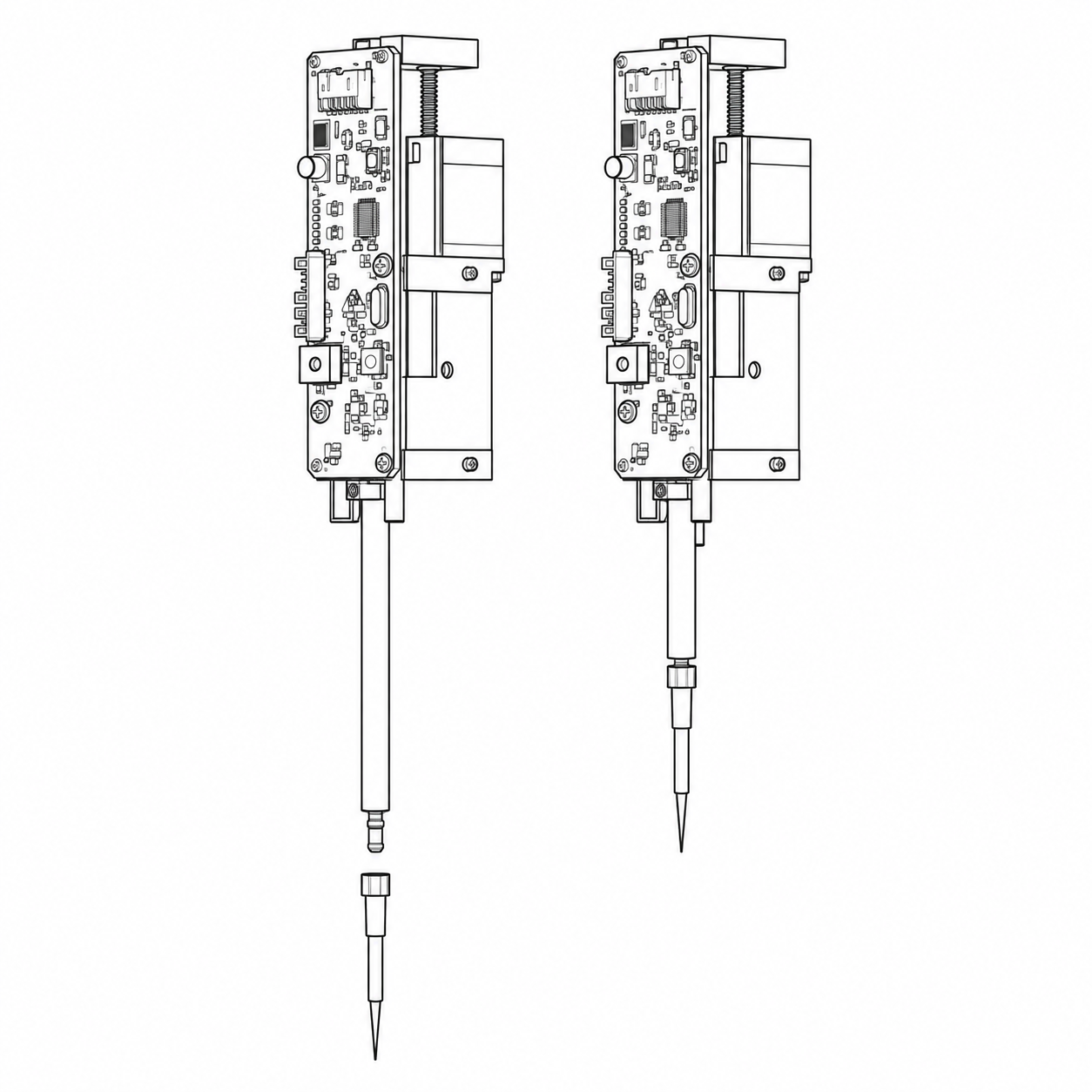

FOREACH SMTP2는 구동과 제어가 통합된 공칭 용량 1000 μL의 프로그래밍 가능한 자동 공기 치환 피펫팅 펌프입니다. 일회용 팁과 장비 이동 기구를 조합하여 흡입, 이송, 분주와 팁 제거를 수행합니다.

실제 피펫팅 성능은 팁, 목표 액량, 액체 특성 및 단회·다회 분주 방식에 따라 달라집니다. 편차와 반복성을 평가할 때는 시험 액체, 팁, 측정 방법과 환경 조건을 일정하게 유지해야 합니다. 공칭 용량 1000 μL가 모든 액체의 사용 범위를 보증하지 않으며, 고분해능 마이크로스텝이 최소 신뢰 이송량을 뜻하지도 않습니다.
