PTFE 卡箍管组件

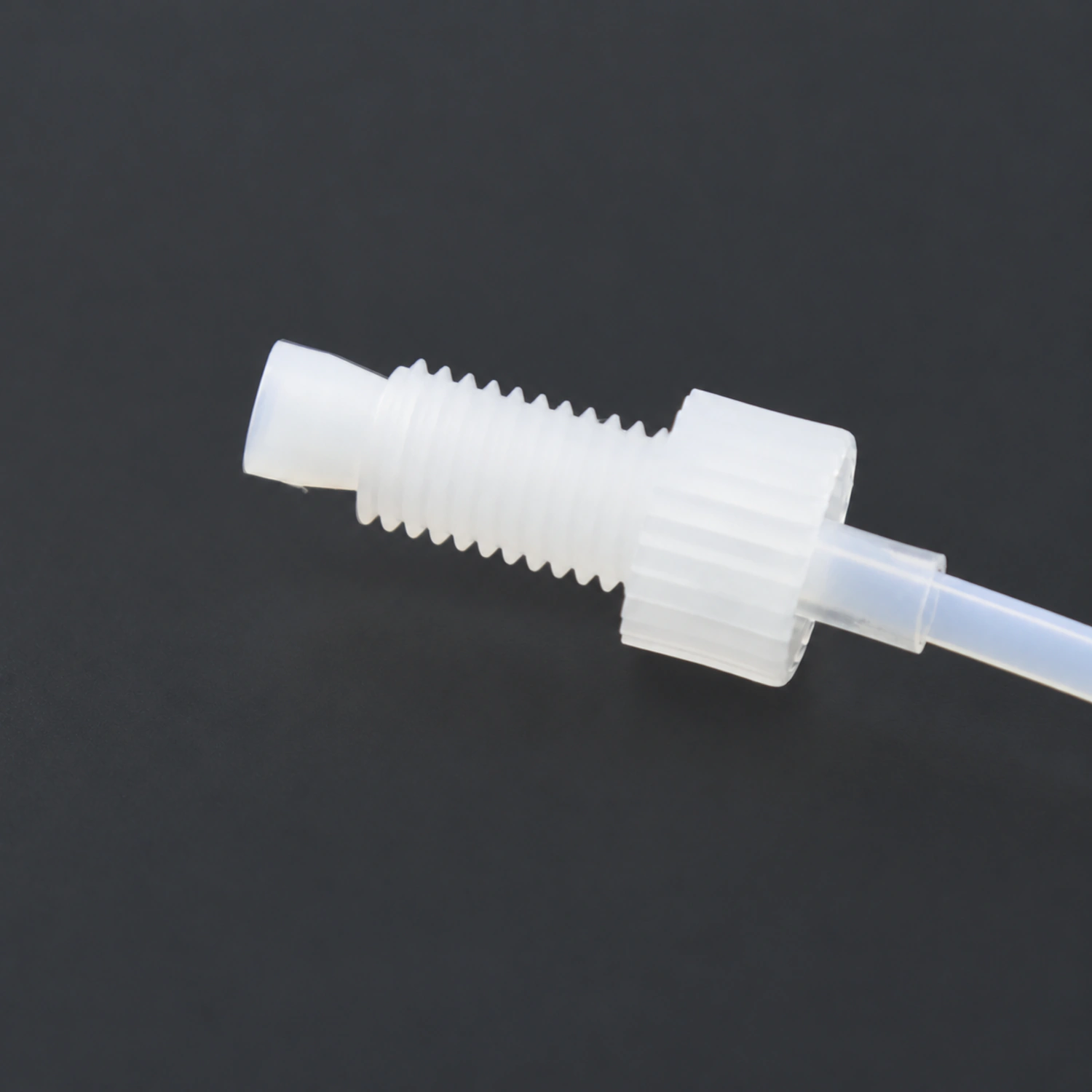

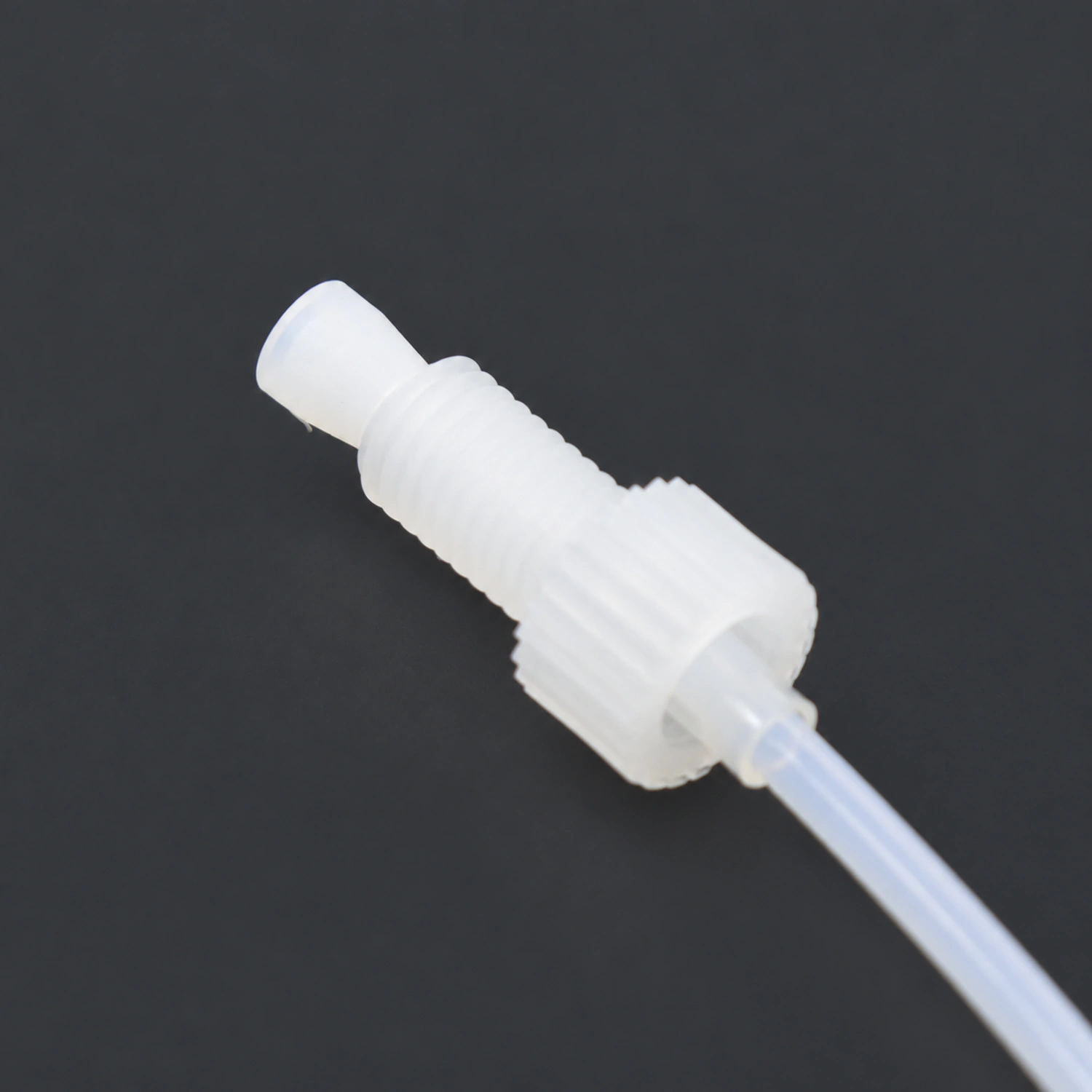

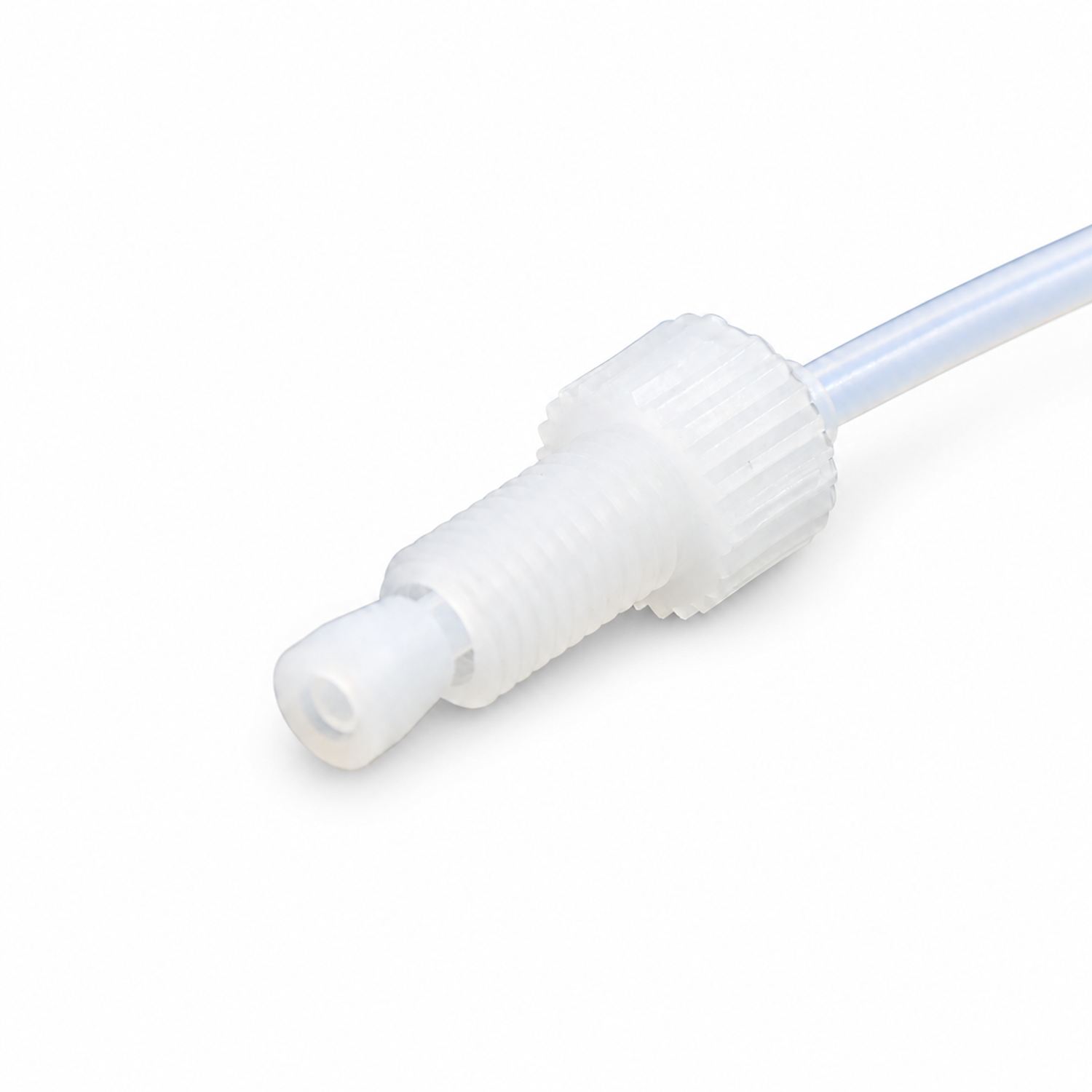

恒永达 PTFE 卡箍管组件采用本色 PTFE 管，通过配套接头与卡箍连接平底端口，管端无需预先翻边，适用于体外诊断（IVD）及自动化分析仪器的试剂和清洗液管路。配套管材内径覆盖 0.5–2.0 mm，外径提供 1.6、2.0、2.5、3.0、3.2 mm，内外径按具体规格配套，可指定成品长度与两端连接布局。
螺纹包括 M6×1、1/4-28 UNF，接头按系列提供 PPS、PVDF、PEEK、POM、PP 材质，PP 或 ETFE 卡箍需与管外径及端口匹配。可根据工作液与清洗液要求选择接液材料，A、B 两端接头与螺纹分别指定；弹簧成型、防磨护套、限位管和标签可按安装图配置，支持研发打样及批量装配。工作压力及温度按具体管径、端口与完整装配配置确认。
恒永达具备 ISO 9001、ISO 13485 质量管理体系认证。
常见应用：
PTFE 试剂管路连接、清洗液管路配套、免预翻边连接、仪器端口装配
组件参数
| 管材与外观 | 本色 PTFE |
|---|---|
| 连接结构 | 卡箍连接，管端无需预先翻边 |
| 接头结构 | 标准型、紧凑型 |
| 接头材质 | PPS、PVDF、PEEK、POM、PP，按对应系列选配 |
| 螺纹规格 | M6×1、1/4-28 UNF |
| 卡箍材质 | PP、ETFE，按对应型号选配 |
| 成品长度 | 按图定制，可指定长度与公差要求 |
| A、B 两端 | 可分别指定接头材质、螺纹及连接形式 |
| 可选配置 | 弹簧管、防磨护套、限位管、热缩管标识 |
管径组合
| 管外径（mm） | 对应管内径（mm） |
|---|---|
| 1.6 | 0.5 / 0.8 / 1.0 |
| 2.0 | 1.0 / 1.2 |
| 2.5 | 1.5 / 1.7 |
| 3.0 | 2.0 |
| 3.2 | 1.6 |
以上为可选管材尺寸，端部尺寸及端口配套按装配图确认。
接头材质、结构与螺纹按对应型号组合选配。
工作压力与工作温度按具体组件配置确认。
PTFE 卡箍管组件应用与定制
支持设备研发配套、按图定制、样品开发及批量装配。
仪器液路配套
面向体外诊断与自动化分析仪器，按试剂、清洗液等液路的实际介质及连接要求确认组件。
PTFE 管材与长度定制
本色 PTFE 管材按设备液路布局裁切与配套连接。选材时同时提供工作液、清洗液及使用温度。
装配图与尺寸确认
请提供管内外径、成品长度及公差、长度测量基准、A/B 端口图纸、接头材料、螺纹与安装空间。弹簧管、防磨护套、限位件及标签的位置和尺寸可在装配图中标注。
介质与温压条件
请说明工作液、浓度、清洗液、接触时间，以及工作压力、温度和所需检验项目，以确认接液材料与完整组件配置。
安装与端口确认
确认卡箍方向、管材插入深度与接头拧紧要求。按装配图与规定扭矩安装，避免管路受拉或急弯。
质量文件与交付
恒永达具备 ISO 9001、ISO 13485 质量管理体系认证，相关连接件可按所选材料与型号提供适用的 REACH、RoHS 报告及材料安全数据表（MSDS）。样品、批量组件的尺寸检验、密封测试、标签及包装要求可随项目确认。
提交定制需求
请准备装配图、端口图纸或 BOM，以及样品数量、批量需求和验收要求。
需要比较管径或管长对压降的影响时，可使用管路流阻计算器进行前期估算。
评估管路流阻2D 图纸暂未上传
如需该产品的 2D 图纸，请点击上方“添加图纸”按钮提交需求。
常见问题
同一外径下，不同内径对应不同壁厚。例如外径 2.0 mm 的本色 PTFE 管，内径可选 1.0 或 1.2 mm。结合管长、目标流量和允许压降，从尺寸表选择并核对端部配套。
