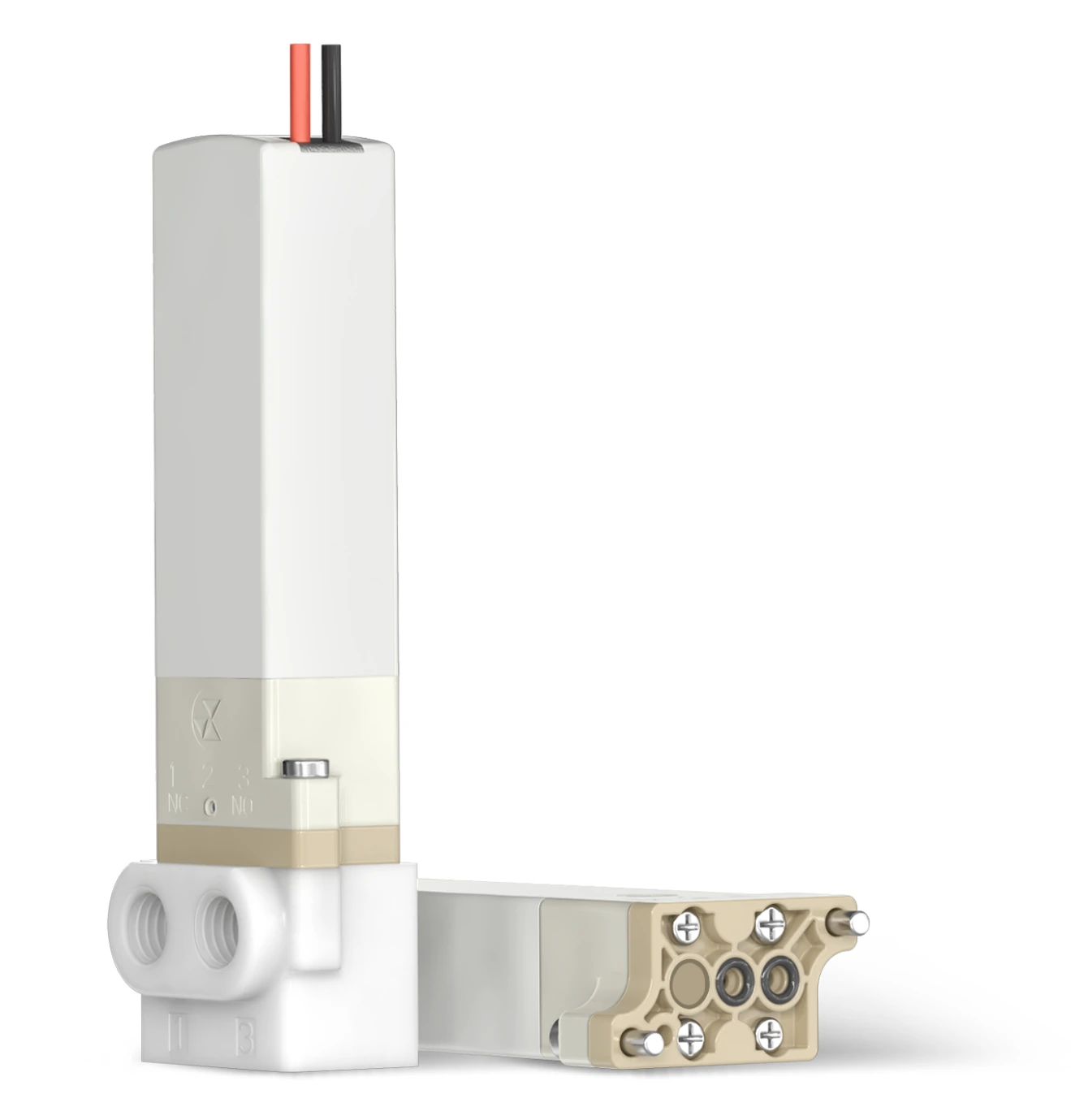

FOREACH 二通微型隔膜电磁阀，用于稀释液、清洗液等介质的通断控制，提供常闭和常开型号
恒永达SV10二通电磁阀是用于液体通断控制的微型摆臂隔膜阀，可配合自动化设备开启或关闭试剂及清洗液管路。提供常闭和常开两种形式。
常闭型断电时关闭、通电时打开；常开型断电时打开、通电时关闭。先根据设备断电后需要保留的连接状态选择，再配合泵与控制程序安排供液。阀控制通断，液体由泵或压差推动。
二通形式可选SV10-P基板连接、SV10-M6或SV10-U28螺纹连接，以及SV10-B16倒刺连接。材料与DC 12 V或24 V线圈根据液体和设备电源匹配。
膜片和配套O形圈可选EPDM、FKM或FFKM，应结合实际试剂与清洗液选择。基板型和倒刺型采用PEEK底板；螺纹型另有阀座材料选项，PFA阀座或底板需单独确认配置。
常见应用：
试剂供液：在需要时打开液体连接、断电状态：选择常闭或常开、设备集成：选择液路板或管路连接
| 型号系列 | SV10-2 |
|---|---|
| 阀结构 | 摆臂隔膜阀 |
| 通口数与阀形式 | 二通常闭 / 二通常开 |
| 连接方式 | 液路板安装面; M6 / 1/4-28 UNF; 倒刺接口；软管内径1.5–2.0 mm |
| SV10-P | 液路板安装面. PEEK底板与配套液路板连接密封。设计安装面时，应按所选二通或三通形式核对接口、定位孔与密封位置。 |
| SV10-M6 / SV10-U28 | M6 / 1/4-28 UNF. 按阀的接口选择M6或1/4-28 UNF接头。建议螺纹配合深度为5 mm，锁紧扭矩为0.25–0.3 N·m，并使用合适的垫片配合底部密封。 |
| SV10-B16 | 倒刺接口；软管内径1.5–2.0 mm. 建议使用内径1.5–2.0 mm、硬度55–65 Shore A的软管，外径需小于4.5 mm。可根据设备安装需求定制安装托架。 |
| 使用压力范围 | -75 kPa – 0.25 MPa |
| 孔口直径 | 1.4 mm |
| 阀室内容积 | 20 μL |
| 流量系数Cv | 0.03 |
| 膜片及O形圈选项 | EPDM / FKM / FFKM |
| 底板材料 | PEEK；螺纹型可另行确认PFA配置 |
| 螺纹型阀座材料选项 | PVDF / PTFE / PMMA / POM / PEEK；PFA需确认配置 |
| 额定电压 | DC 12 / 24 V (±10%) |
| 标准型功耗 | 2.5 W |
| 节能回路功耗 | 启动2.5 W；保持≤1 W |
| 标准型响应时间 | ≤15 ms，未接负载 |
| 节能型响应时间 | ≤25 ms，未接负载 |
| 环境温度 | 0–50 °C |
| 流体温度 | 0–50 °C，不冻结 |
| 线圈绝缘等级 | F |
| 重量 | SV10-P: 30 g; SV10-M6 / SV10-U28: 39 g; SV10-B16: 29 g |
| 响应时间测试条件 | 25 °C、额定电压、空气最高使用压力、公共口加压。实际响应时间随液体、压力、管路和温度变化。 |
典型应用
恒永达SV10二通电磁阀是用于液体通断控制的微型摆臂隔膜阀，可配合自动化设备开启或关闭试剂及清洗液管路。提供常闭和常开两种形式。
试剂供液：在需要时打开液体连接
自动化分析设备加入试剂时，可通过二通阀打开试剂管路，步骤结束后再关闭。断电时需要保持关闭的连接选择常闭型，需要保持打开的连接选择常开型。
将阀的通断与泵及设备程序配合起来。阀控制连接状态，加入多少液体由配套泵及其运行过程决定。
断电状态：选择常闭或常开
需要断电后关闭的管路选择常闭型，需要断电后保持打开的管路选择常开型。将这一状态与设备停机和重新启动流程一起考虑。
设备集成：选择液路板或管路连接
多只阀集中在液路板上时，可选择基板型；通过管接头连接时选择螺纹型；直接连接软管时选择倒刺型。
布置时为安装、换管和接线留出空间。这三种连接方式适应不同设备布局，均可进一步选择二通或三通功能。
告诉我们您的应用需求
说明每一步需要哪种液体流动，以及断电后希望保留什么状态。提供连接图、液体、压力、温度、供电电压和安装空间即可开始匹配。
比较二通与三通电磁阀
2D 图纸暂未上传
如需该产品的 2D 图纸，请点击上方“添加图纸”按钮提交需求。
常见问题
常闭型断电时关闭、通电时打开；常开型断电时打开、通电时关闭。先根据设备断电后需要保留的连接状态选择，再配合泵与控制程序安排供液。阀控制通断，液体由泵或压差推动。
确认SV10电磁阀配置
根据设备需求匹配阀形式、连接方式、接液材料与供电电压。
