FOREACH 三通微型隔膜电磁阀，用于公共口与两条支路之间的流路切换
恒永达SV10三通电磁阀是用于液体路径切换的微型摆臂隔膜阀。公共口可在另外两个接口之间切换连接，用于自动化设备中的试剂选择与清洗液切换。
将公共口连接到共用管路，另外两个接口分别连接需要切换的路径。设备程序改变阀的连接状态，再配合泵输送对应液体。三通表示接口与切换功能，不代表三条管路同时输送或混合液体。

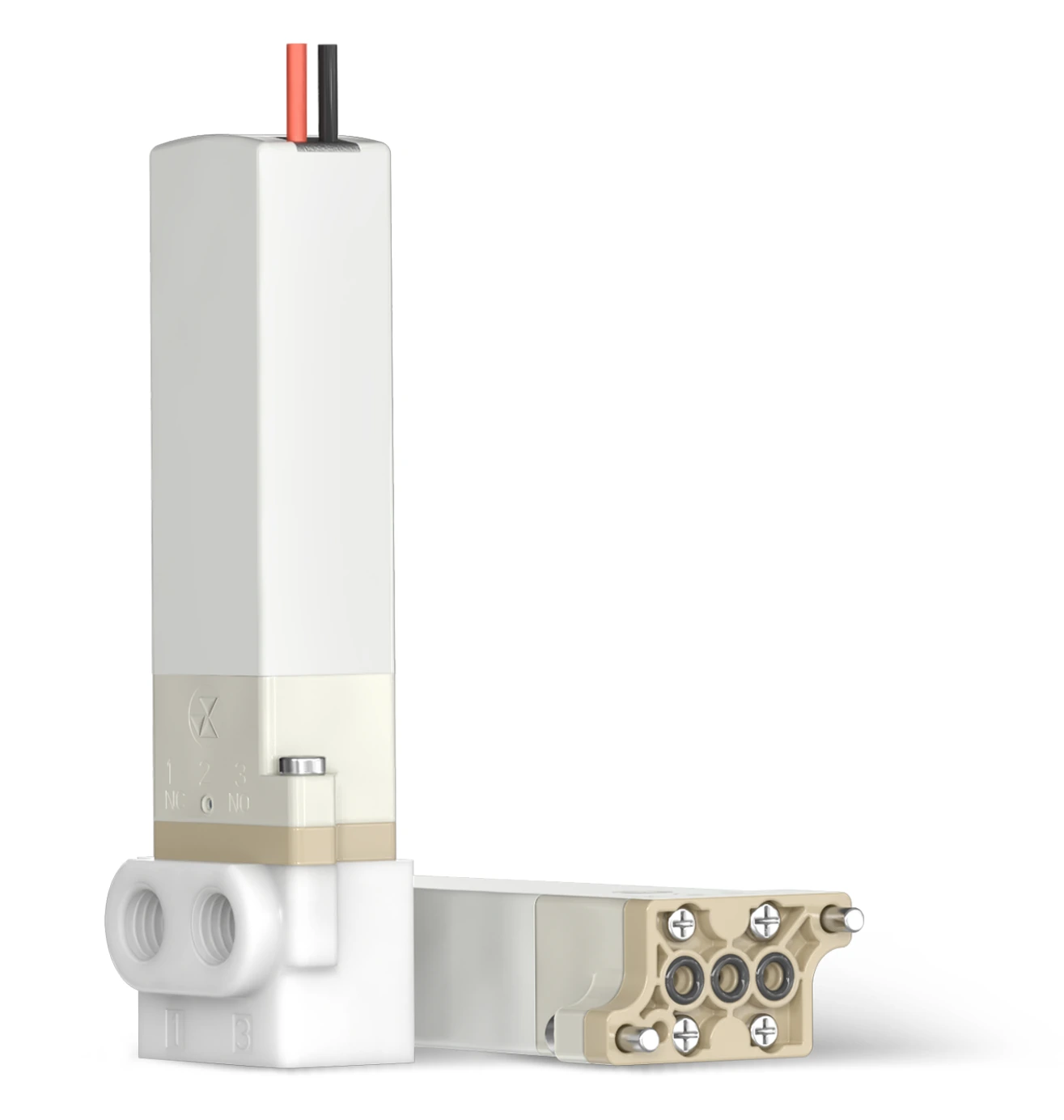

三通形式可选SV10-P基板连接、SV10-M6或SV10-U28螺纹连接，以及SV10-B16倒刺连接。根据实际连接图确认公共口、通电和断电时的连接关系，再选择材料与DC 12 V或24 V线圈。
膜片和配套O形圈可选EPDM、FKM或FFKM，应结合实际试剂与清洗液选择。基板型和倒刺型采用PEEK底板；螺纹型另有阀座材料选项，PFA阀座或底板需单独确认配置。
常见应用：
管路清洗：切换试剂与清洗液、连接规划：确认公共口与切换路径、设备集成：选择液路板或管路连接
| 型号系列 | SV10-3 |
|---|---|
| 阀结构 | 摆臂隔膜阀 |
| 通口数与阀形式 | 三通万向 |
| 连接方式 | 液路板安装面; M6 / 1/4-28 UNF; 倒刺接口；软管内径1.5–2.0 mm |
| SV10-P | 液路板安装面. PEEK底板与配套液路板连接密封。设计安装面时，应按所选二通或三通形式核对接口、定位孔与密封位置。 |
| SV10-M6 / SV10-U28 | M6 / 1/4-28 UNF. 按阀的接口选择M6或1/4-28 UNF接头。建议螺纹配合深度为5 mm，锁紧扭矩为0.25–0.3 N·m，并使用合适的垫片配合底部密封。 |
| SV10-B16 | 倒刺接口；软管内径1.5–2.0 mm. 建议使用内径1.5–2.0 mm、硬度55–65 Shore A的软管，外径需小于4.5 mm。可根据设备安装需求定制安装托架。 |
| 使用压力范围 | -75 kPa – 0.25 MPa |
| 孔口直径 | 1.4 mm |
| 阀室内容积 | 20 μL |
| 流量系数Cv | 0.03 |
| 膜片及O形圈选项 | EPDM / FKM / FFKM |
| 底板材料 | PEEK；螺纹型可另行确认PFA配置 |
| 螺纹型阀座材料选项 | PVDF / PTFE / PMMA / POM / PEEK；PFA需确认配置 |
| 额定电压 | DC 12 / 24 V (±10%) |
| 标准型功耗 | 2.5 W |
| 节能回路功耗 | 启动2.5 W；保持≤1 W |
| 标准型响应时间 | ≤15 ms，未接负载 |
| 节能型响应时间 | ≤25 ms，未接负载 |
| 环境温度 | 0–50 °C |
| 流体温度 | 0–50 °C，不冻结 |
| 线圈绝缘等级 | F |
| 重量 | SV10-P: 30 g; SV10-M6 / SV10-U28: 39 g; SV10-B16: 29 g |
| 响应时间测试条件 | 25 °C、额定电压、空气最高使用压力、公共口加压。实际响应时间随液体、压力、管路和温度变化。 |
典型应用
恒永达SV10三通电磁阀是用于液体路径切换的微型摆臂隔膜阀。公共口可在另外两个接口之间切换连接，用于自动化设备中的试剂选择与清洗液切换。
管路清洗：切换试剂与清洗液
三通阀可让同一条公共管路分别连接试剂或清洗液。试剂使用结束后，切换到清洗液连接，由泵冲洗共用管路。
根据液体性质、管路长度和允许残留确定清洗用量与次数，并通过实际清洗流程检查效果。
连接规划：确认公共口与切换路径
先明确共用管路连接哪个接口、另外两条路径分别连接什么，再核对通电和断电时的连接关系。切换动作与泵的运行顺序配合。
设备集成：选择液路板或管路连接
多只阀集中在液路板上时，可选择基板型；通过管接头连接时选择螺纹型；直接连接软管时选择倒刺型。
布置时为安装、换管和接线留出空间。这三种连接方式适应不同设备布局，均可进一步选择二通或三通功能。
告诉我们您的应用需求
说明每一步需要哪种液体流动，以及断电后希望保留什么状态。提供连接图、液体、压力、温度、供电电压和安装空间即可开始匹配。
比较二通与三通电磁阀
2D 图纸暂未上传
如需该产品的 2D 图纸，请点击上方“添加图纸”按钮提交需求。
常见问题
将公共口连接到共用管路，另外两个接口分别连接需要切换的路径。设备程序改变阀的连接状态，再配合泵输送对应液体。三通表示接口与切换功能，不代表三条管路同时输送或混合液体。
