300 mL/min과 600 mL/min 소형 다이어프램 펌프는 어떻게 선택할까요? 먼저 작업 유량을 계산한 다음 실제 작동점을 확인하십시오
300 mL/min과 600 mL/min은 우선 유량 등급이며, 장비에 장착한 뒤 항상 유지되는 고정 출력이 아닙니다. 액체 이송 작업을 최소 평균 유량으로 환산하고, 실제 유로가 요구하는 차압을 산정한 다음, 펌프 곡선과 시제품 시험에서 작동점을 확인하여 선택해야 합니다.
세척, 액체 교환, 프라이밍, 순환 및 폐액 배출 작업에서 장비가 실제로 필요로 하는 것은 조건과 분리된 카탈로그 숫자가 아닙니다. 정해진 유로 조건에서 목표 부피를 지정 시간 안에 이동해야 합니다. 300 mL/min과 600 mL/min 펌프 등급은 유량과 압력을 동일한 작동점에 놓았을 때만 올바르게 비교할 수 있습니다.
1. '300'과 '600'을 해당 시험 조건으로 되돌려 보십시오
300 mL/min 또는 600 mL/min 소형 다이어프램 펌프 사양은 보통 정해진 유체, 전원 및 낮은 차압 조건에서의 자유 유량이나 최대 유량을 나타냅니다. 펌프를 장비에 설치하면 흡입 튜브, 토출 튜브, 밸브, 피팅, 필터, 플로셀, 니들, 액면 높이 차와 유체 점도가 모두 펌프 양단의 차압을 바꾸므로 실제 유량은 곡선의 다른 지점으로 이동합니다.
| 비교 항목 | 올바른 의미 | 잘못된 해석 |
|---|---|---|
| 자유 유량 | 정해진 저부하 조건에서의 유량 종점 또는 유량 등급 | 어떤 배압에서도 장비가 이 유량을 계속 토출할 수 있음 |
| 정격 압력 | 정해진 조건에서 허용되는 압력 능력 | 이 압력에서도 펌프가 자유 유량을 유지함 |
| 실제 작동점 | 펌프 곡선과 현재 시스템 곡선의 교점 | 펌프 모델이나 정적 출구 압력만으로 결정할 수 있음 |

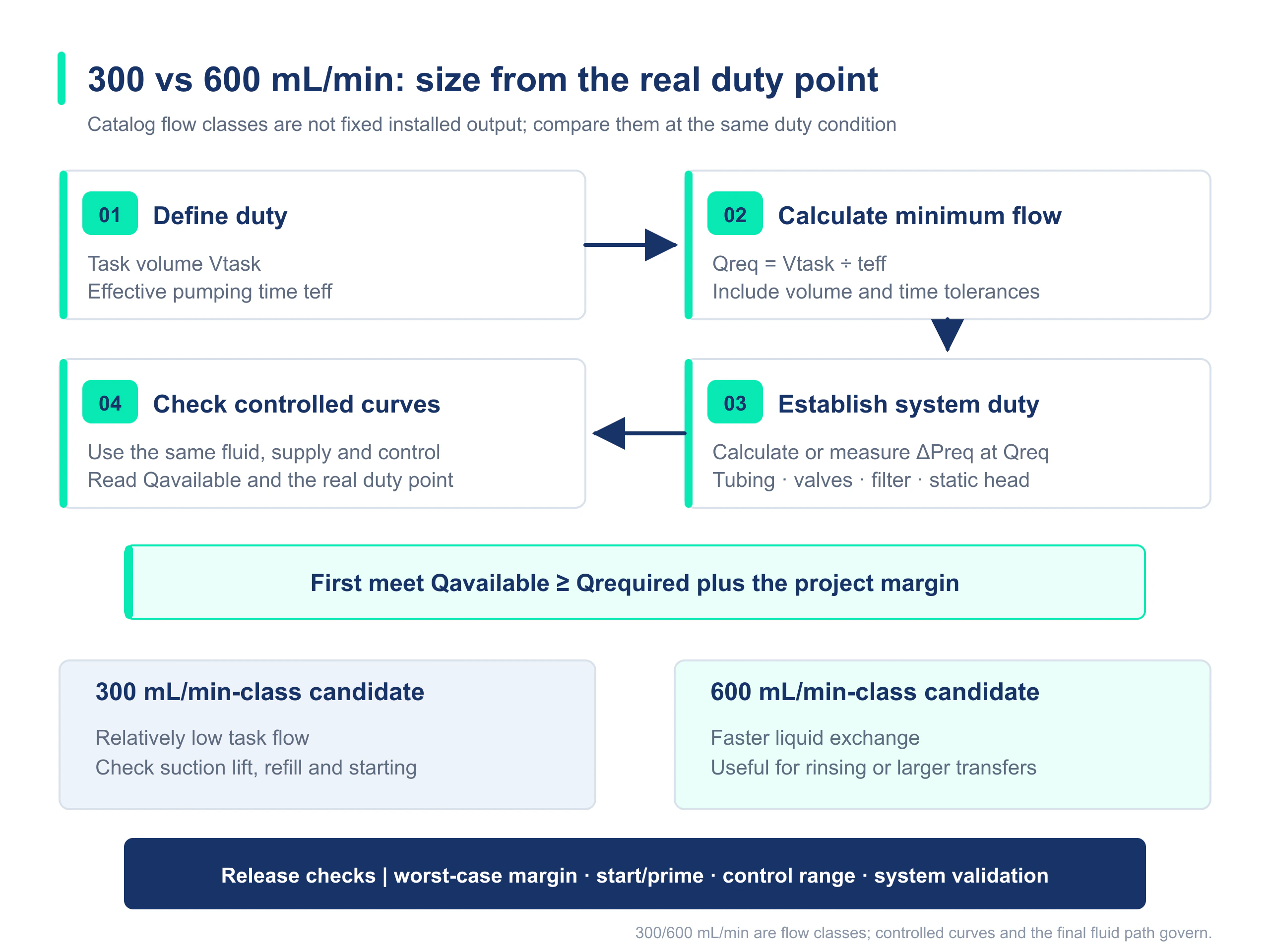

2. 1단계: 작업 부피와 유효 펌핑 시간으로 최소 유량을 계산하십시오
Qrequired = Vtask ÷ teffectiveVtask는 한 번의 작업에서 이송, 세척 또는 배출하는 부피이고 teffective는 프로그램에서 실제 펌핑에 사용할 수 있는 시간입니다. V가 mL이고 t가 min이면 결과는 바로 mL/min입니다. t가 s이면 먼저 mL/s를 구한 다음 60을 곱해 mL/min으로 변환하십시오.장비 사이클 시간은 유효 펌핑 시간과 다른 경우가 많습니다. 밸브 전환, 액면 감지, 침지, 배기와 제어 지연이 사이클 일부를 사용하므로 전체 사이클 시간에서 이러한 비펌핑 단계를 제외해야 합니다. 프로그램에 짧은 고속 세척 단계가 있다면 평균 요구량과 피크 단계 요구량을 별도로 정의하십시오.
| 예시 작업(고객 사례 아님) | 작업 부피 | 유효 펌핑 시간 | 최소 평균 유량 | 추가 핵심 확인 항목 |
|---|---|---|---|---|
| 소량 프라이밍 | 120 mL | 45 s | 160 mL/min | 시동, 자흡 및 배기 |
| 고속 세척 | 400 mL | 60 s | 400 mL/min | 고유량에서의 튜브 압력 강하 |
| 폐액 배출 사이클 | 250 mL | 50 s | 300 mL/min | 액면 변화와 말단 배압 |
3. 2단계: 유로 저항을 방향이 명확한 압력 예산으로 작성하십시오
먼저 공급원에서 말단으로 향하는 유동 방향을 정의하고 게이지압 또는 절대압 중 하나를 일관되게 사용하십시오. 목표 유량 Q에서 시스템이 펌프에 요구하는 차압은 다음과 같이 항목별로 나타낼 수 있으며, 분포 손실과 국부 손실은 모두 유동 방향을 기준으로 양수로 둡니다.
ΔPrequired(Q) = ΔPdistributed(Q) + ΣΔPlocal(Q) + [Pterminal − Psource] + ρg[zterminal − zsource]zterminal − zsource는 부호가 있는 높이 차입니다. 말단이 공급원보다 높으면 양수로서 펌프가 정수압을 극복해야 하고, 말단이 더 낮으면 음수로서 중력이 유동을 돕습니다. Pterminal − Psource도 동일한 압력 기준에서 부호를 포함해 계산합니다.이 관계식은 누락을 방지하는 데 도움이 되지만 모든 부품을 하나의 단순식으로 정확히 예측할 수 있다는 뜻은 아닙니다. 필터, 밸브, 니들, 플로셀과 같은 핵심 부품은 가능하면 해당 유량에서 제조사가 제공한 압력 강하 곡선이나 실측 데이터를 사용하십시오. 흡입 측은 입구 절대압, 보충 유동 및 캐비테이션 위험도 별도로 확인해야 합니다.
| 저항원 | 변화 원인 | 선정에 미치는 영향 |
|---|---|---|
| 튜브 | 내경, 길이, 굽힘 및 연질 튜브 변형의 차이 | 동일한 펌프도 튜브 배치에 따라 다른 유량을 냄 |
| 밸브와 피팅 | 내부 유로, Cv/Kv 및 국부 축소의 차이 | 전체 유로의 병목이 될 수 있음 |
| 필터 | 신품과 로딩 후의 압력 강하 차이 | 교체 시점에 가까운 상태를 포함해야 함 |
| 액면과 용기 압력 | 공급원 액면, 말단 높이 또는 용기 압력의 변화 | 정수압 항과 입구 조건을 바꿈 |
| 말단 구조 | 니들, 노즐, 양압 챔버 또는 플로셀의 저항 | 유량 문제를 고배압 문제로 바꿀 수 있음 |
4. FOREACH 공개 사양은 더 큰 유량이 모든 성능의 향상을 뜻하지 않음을 보여 줍니다
FOREACH가 공개한 DPL30과 DPL60 데이터는 서로 다른 사양 차원을 보여 줍니다. 자유 유량 등급은 서로 다르지만 공개 정격 압력은 모두 100 kPa이며, 자흡 높이는 각각 6 mH₂O와 3 mH₂O입니다. 유량, 자흡 및 압력은 따로 확인해야 합니다.
| 비교 차원 | DPL30 대표 사양 | DPL60 대표 사양 | 선정 의미 |
|---|---|---|---|
| 공개 자유 유량 | 300 mL/min | 600 mL/min | 낮은 차압에서의 종점이며 장착 후 보장 유량이 아님 |
| 공개 정격 압력 | 100 kPa | 100 kPa | 목표 압력에서 사용 가능한 유량을 읽어야 함 |
| 공개 자흡 높이 | 6 mH₂O | 3 mH₂O | 더 큰 유량이 더 높은 자흡 높이를 뜻하지 않음 |
| 일반 연결 방식 | 내경 3.2 mm 연질 튜브 | 내경 3.2 mm 연질 튜브 | 동일한 인터페이스가 동일한 시스템 저항을 뜻하지 않음 |
| 우선 평가 상황 | 작업 유량이 낮거나 흡입 높이가 더 중요한 경우 | 대용량 이송, 고속 액체 교환 또는 세척 | 최종 기준은 여전히 실제 작동점임 |
주요 저항이 가는 니들, 좁은 튜브, 필터 또는 양압 챔버에서 발생한다면 먼저 목표 유량에서 총차압을 확인하십시오. 일반 유량 플랫폼이 이 구간에서 충분한 성능을 내지 못한다면 300 mL/min을 단순히 600 mL/min으로 바꾸는 대신 DPL30H와 같은 고압 플랫폼을 검토하십시오.
5. 동일한 작동점에서 후보 펌프를 비교하십시오
- 작업당 부피, 유효 펌핑 시간, 일일 사이클 수와 피크 유량 단계 유무를 기록하십시오.
- 공급원에서 말단까지 전체 유로를 그리고 튜브 지름, 길이, 밸브, 피팅, 필터, 니들, 챔버, 용기 압력과 부호가 있는 높이 차를 기록하십시오.
- 목표 유량에서 입구 손실, 출구 손실 및 펌프 양단 차압을 계산하거나 측정하십시오.
- 후보 펌프 곡선마다 유체, 온도, 전원, 회전수와 압력 정의를 일치시킨 뒤 목표 차압 부근에서 사용 가능한 유량을 읽으십시오.
- 최저 액면, 필터 로딩, 최저 허용 전압, 유체 한계와 샘플 편차를 포함하고 최악 조건에서도 작업 요구를 충족하는지 확인하십시오.
- 이어서 자흡, 재질, 수명, 소음, 온도 상승, 제어 범위와 설치 공간을 확인하고 완성된 시제품에서 설계를 승인하십시오.
6. 시제품 검증은 기준 조건과 최악 조건을 모두 포함해야 합니다
| 변수 | 기준 조건 | 최악 조건 | 권장 기록 |
|---|---|---|---|
| 저장 용기 액면 | 최고 또는 일반 액면 | 최저 허용 액면 | 입구 압력, 시동 시간 및 유량 |
| 필터 | 신품 | 교체 시점에 가까운 등가 압력 강하 | 필터 차압과 펌프 유량 |
| 전원 | 정격 전압 | 펌프 단자의 최저 허용 전압 | 전압, 전류, 회전수 및 시동 |
| 유체 | 기준 온도와 점도 | 허용 한계 | 유량, 기포 및 밸브 응답 |
| 펌프 샘플 | 여러 초기 샘플 | 저성능 샘플 또는 수명 단계 샘플 | 평균, 산포, 추세 및 누설 |
결론: 더 큰 카탈로그 숫자가 아니라 작업을 충족하는 작동점을 선택하십시오
작업 유량이 낮고 흡입 높이가 더 중요할 때는 300 mL/min급 펌프가 적합할 수 있고, 고속 액체 교환과 대용량 이송에는 600 mL/min급 펌프가 더 적합할 수 있습니다. 그러나 모든 결론에는 압력, 액면, 유체, 전원 및 유로 버전도 함께 명시해야 합니다. 작업 유량, 시스템 차압과 펌프 곡선을 하나의 검증표에 놓아야 과소 선정과 효과 없는 과대 선정을 피할 수 있습니다.
FAQ | 300 mL/min 또는 600 mL/min 소형 다이어프램 펌프 선택
장비에 300 mL/min이 필요하면 여유를 위해 바로 600 mL/min 펌프를 선택해야 하나요?
아닙니다. 먼저 300 mL/min 요구와 연관된 차압, 액면, 유체 및 유효 펌핑 시간을 정의한 다음 후보 펌프 곡선을 읽으십시오. 과대 플랫폼은 저속 제어 분해능을 떨어뜨리고 소음, 맥동, 소비전력 및 설치 공간을 늘릴 수도 있습니다.
600 mL/min 펌프를 300 mL/min으로 조절하면 300 mL/min 펌프와 같나요?
아닙니다. 두 제품 등급은 펌프 챔버, 밸브 응답, 자흡, 맥동, 모터 및 저속 안정성이 다를 수 있습니다. 속도 조절은 펌프 곡선도 바꾸므로 목표 속도와 실제 배압에서 시험해야 합니다.
DPL30과 DPL60의 정격 압력이 모두 100 kPa인데도 서로 대체할 수 없는 이유는 무엇인가요?
정격 압력은 한 가지 차원일 뿐입니다. 자유 유량, 자흡 높이, 전력, 구조, 작동 곡선 및 제어 범위의 차이가 장비에서 사용할 수 있는 작동 영역을 다르게 만듭니다.
언제 일반 유량 플랫폼에서 고압 다이어프램 펌프로 전환해야 하나요?
목표 유량에서 시스템 총차압이 일반 펌프의 사용 가능 곡선에 접근하거나 이를 넘고, 주요 저항이 가는 니들, 좁은 튜브, 필터, 양압 챔버 또는 고저항 말단 부품에서 발생할 때 고압 플랫폼을 평가하십시오. 동시에 전체 유로의 허용 작동 압력도 확인해야 합니다.
