隔膜泵流量—压力曲线怎么看？为什么装机后的流量和规格书不一样？
选微型隔膜液泵时，规格书中的300 mL/min、600 mL/min很容易被当成设备装机后的固定流量。但工程上真正需要确认的并不是一个孤立的流量端点，而是：在设备真实入口负压、出口背压、介质、管路和供电条件下，泵最终会运行在哪一个工作点。
同一台泵，在短管、低黏度、低背压和额定电压下可能接近规格书流量；换成长管、细管、过滤器、针头、阀件或较高黏度液体以后，实际流量就可能明显变化。这并不必然说明泵存在异常，而是泵性能曲线与系统阻力共同作用的结果。
一、读曲线之前，先确认曲线定义和测试条件
一条流量—压力曲线不是脱离条件存在的“通用能力线”，而是一组在规定测试条件下得到的测量点。如果电压、介质、温度、管路、测量位置或压力定义不同，两条看起来相似的曲线也不能直接横向比较。
| 需要确认的项目 | 工程上要问清楚什么 | 不确认可能造成的误读 |
|---|---|---|
| 供电条件 | 额定电压、实测端电压、驱动方式、PWM频率与占空比 | 把不同转速或不同电压下的流量当成同一条曲线 |
| 测试介质 | 液体名称、密度、黏度、温度、是否含气泡 | 用纯化水曲线直接预测高黏度或易析气液体 |
| 压力定义 | 入口负压、出口正压、表压还是绝对压力，测点位于哪里 | 把入口吸入损失与出口背压混成一个未经定义的数值 |
| 液路配置 | 管径、管长、接头、阀、过滤器、末端节流结构 | 把测试台低阻流量直接当成整机流量 |
| 测量方法 | 称重法、体积法或在线流量计；采样时间是否覆盖足够多的泵循环 | 脉动流导致瞬时流量计读数偏差 |
| 样品状态 | 新样、磨合后样品、热稳态还是冷启动状态 | 把不同温升和阀片状态下的数据直接比较 |

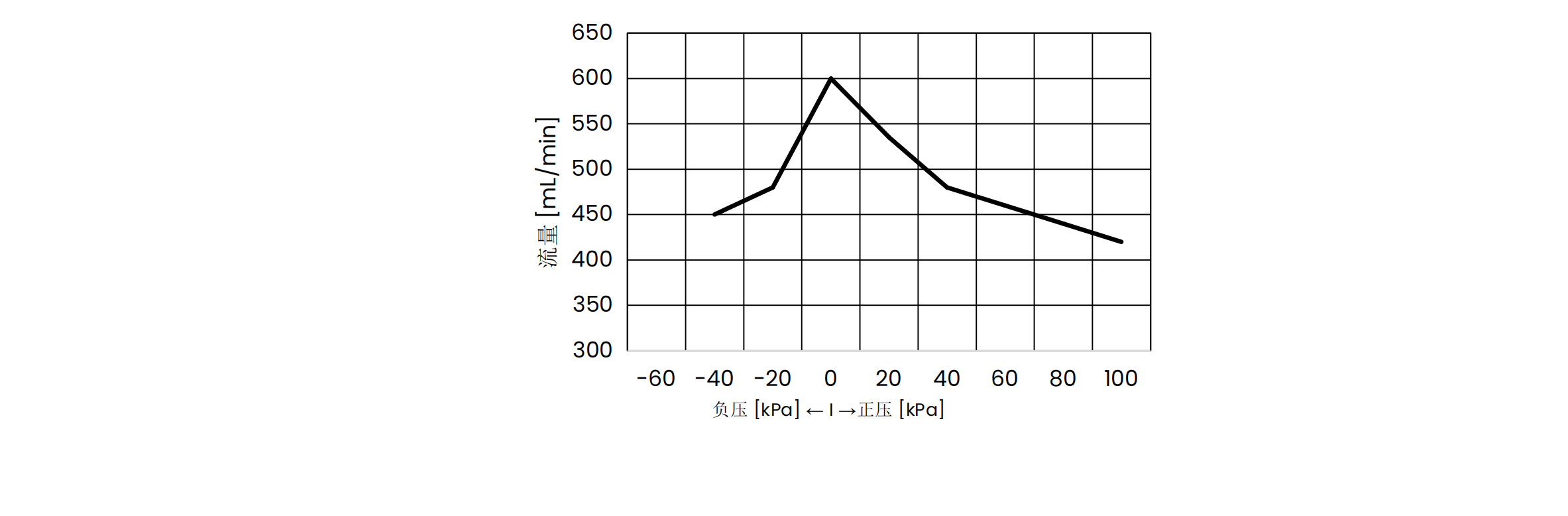

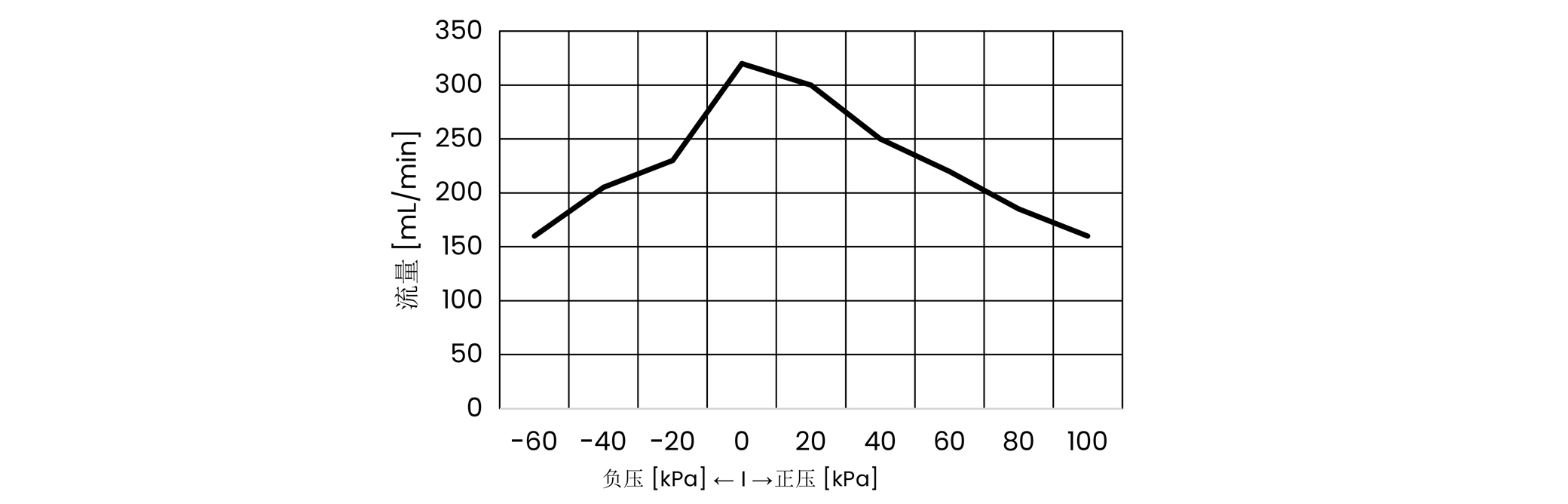

有些微型隔膜泵曲线会在同一横轴上同时画出左侧的入口负压段和右侧的出口正压段。这种画法通常用于分别展示吸入条件和排出条件对流量的影响。
当设备同时存在入口负压和出口背压时，不能在未确认测试方法的情况下，直接把“入口负压绝对值+出口正压”相加后在图上读取流量。更稳妥的做法是确认厂家曲线的测试定义，并在真实吸入端和排出端条件下进行装机验证。
ΔPpump = Pout - Pin从系统能量关系看，泵需要建立的压差可以这样表示；但能否直接用这一压差读取厂家曲线，取决于曲线是否按相同的入口、出口组合条件标定。

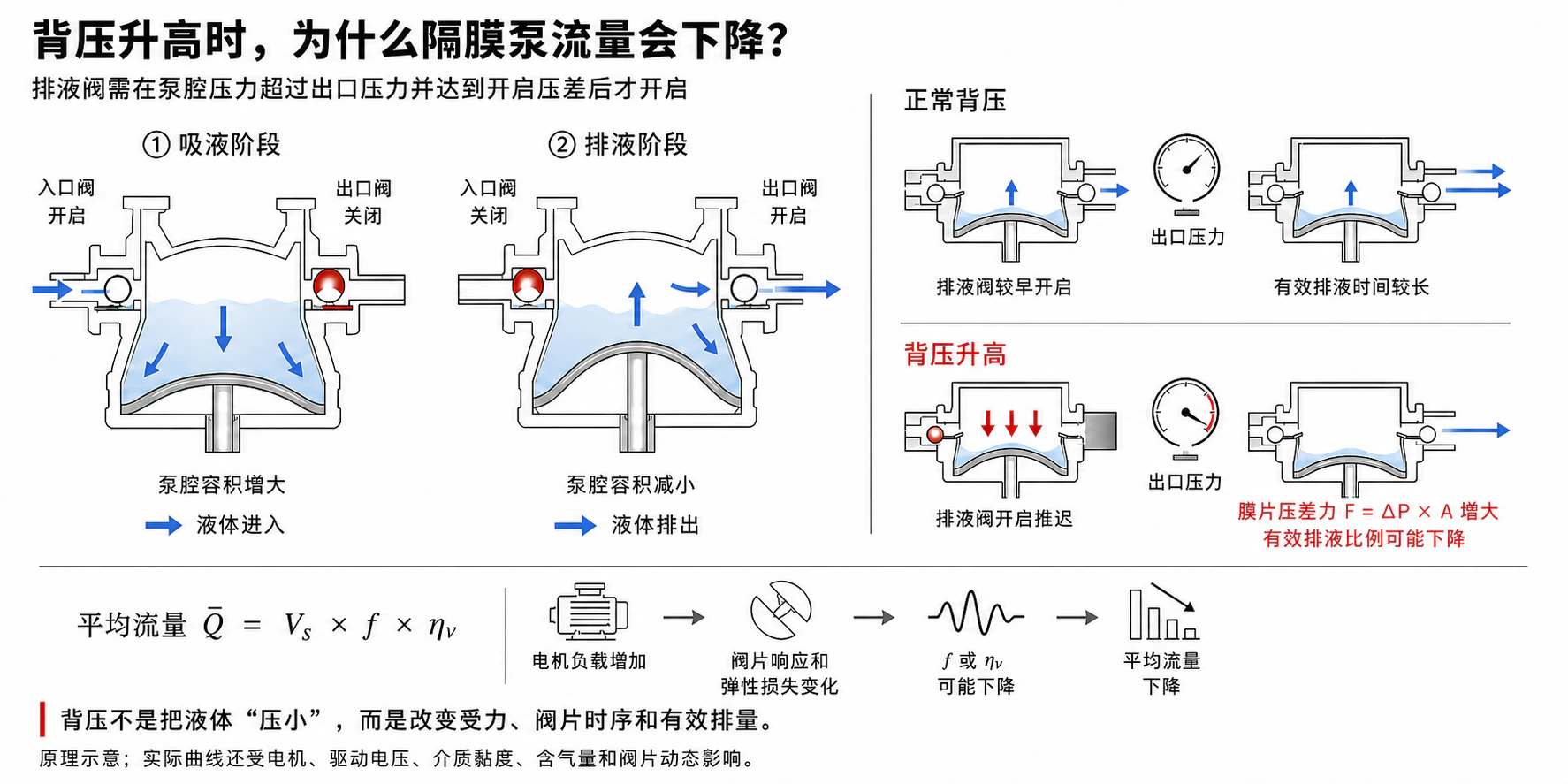

二、为什么背压升高以后，隔膜泵流量会下降？
微型隔膜泵通过膜片周期性往复，使泵腔容积交替增大和减小，再由进口阀和出口阀完成吸液与排液。如果单循环理论排量为Vs，循环频率为f，容积效率为ηv，实际平均流量可以概念性表示为：
Q = Vs × f × ηv当出口背压升高时，膜片排液阶段需要克服的反作用力随之增加：
F = ΔP × A其中A为膜片等效受压面积。背压增加后，流量变化通常来自多个机制叠加，而不是简单地被“压小”。| 变化机制 | 可能发生的变化 | 对流量的影响 |
|---|---|---|
| 驱动负载 | 电机转矩需求和工作电流增加，实际转速可能变化 | 循环频率f变化 |
| 膜片与泵腔弹性 | 部分膜片位移用于弹性变形和压力建立 | 有效排量低于几何排量 |
| 单向阀动态 | 阀片开启压差、关闭滞后和回流比例发生变化 | 容积效率ηv下降 |
| 介质可压缩性与含气量 | 气泡先被压缩，泵腔有效排液比例下降 | 平均流量与启动稳定性下降 |
| 供电与控制 | 端电压下降、限流或PWM策略改变实际转速和电流波形 | 同一机械泵头形成不同性能曲线 |
因此，流量—压力曲线本质上是电机、偏心驱动、膜片、阀片、泵腔和液体动力学共同作用的结果。它不是只由某一个零件决定，也不能只通过一个理论公式精确替代实测曲线。
三、装进设备以后，液路本身还会形成系统阻力曲线
泵有自己的Pump Curve，设备液路也有自己的System Curve。在目标流量Q下，系统需要克服的总压差可以概念性拆分为：
ΔPsystem = ΔPstatic + ΔPfriction + ΣΔPlocal + ΔPterminal| 压力项 | 主要来源 | 工程确认重点 |
|---|---|---|
| ΔPstatic | 储液端与排液端液位差、受压腔体 | 液位高度、腔体压力、泵安装位置 |
| ΔPfriction | 直管沿程摩擦 | 管径、管长、黏度、流速和流动状态 |
| ΣΔPlocal | 弯头、接头、阀、缩径、扩径 | 最小通径、内部转折、局部阻力系数K |
| ΔPterminal | 过滤器、针头、喷嘴、膜组件和末端节流结构 | 初始压降、堵塞后的压降、寿命末期最不利状态 |
1. 高度差产生的静压
当出口液面高于入口液面时，静压可以近似表示为：
ΔPstatic = ρgΔh对低流量、低压力系统来说，几十厘米到数米的液位差也可能成为不能忽略的压力项。2. 直管沿程损失
对圆管流动，可以用Darcy–Weisbach关系分析沿程压力损失：
ΔPf = λ × (L / D) × (ρv² / 2)其中λ取决于雷诺数、相对粗糙度和流动状态。工程计算应先计算：
Re = ρvD / μ再选择适合层流、过渡区或湍流的摩擦系数模型，不能把某一个固定摩擦系数用于所有微型管路。3. 弯头、阀和接头的局部损失
ΔPlocal = K × ρv² / 2K与真实几何结构有关。相同的“90°弯头”，弯曲半径、内径、过渡形状和接头内部台阶不同，实际压力损失也会不同。因此不能只按零件名称给出一个固定压降。
4. 细管、毛细管和针头
在圆形细管、稳定层流等适用条件下，可以使用Hagen–Poiseuille关系：
ΔP = 128μLQ / (πD⁴)ΔP ∝ μLQ / D⁴在该模型适用时，压损对内径D极其敏感；同时，黏度μ、长度L和流量Q增加，也会线性提高压损。| 液路部件 | 主要敏感参数 | 常见装机现象 |
|---|---|---|
| 长软管 | 长度、内径、弯折、材料弹性 | 流量低于台架值，启动后需要较长时间稳定 |
| 过滤器 | 孔径、有效面积、污染程度、介质黏度 | 新滤芯正常，运行一段时间后流量逐渐下降 |
| 针头 / 毛细管 | 内径、长度、入口形状 | 目标流量不高，但所需压力明显增加 |
| 电磁阀 / 旋转阀 | 有效流通截面、Cv/Kv、内部转折和切换状态 | 不同阀位流量不一致，切换瞬间压力波动 |
| 接头与缩径 | 最小通径、内部台阶、装配偏心 | 外观看起来管径足够，但局部形成瓶颈 |
| 入口侧漏气 | 密封、软管夹紧、接头装配、入口负压 | 流量波动、夹带气泡、自吸不稳定 |

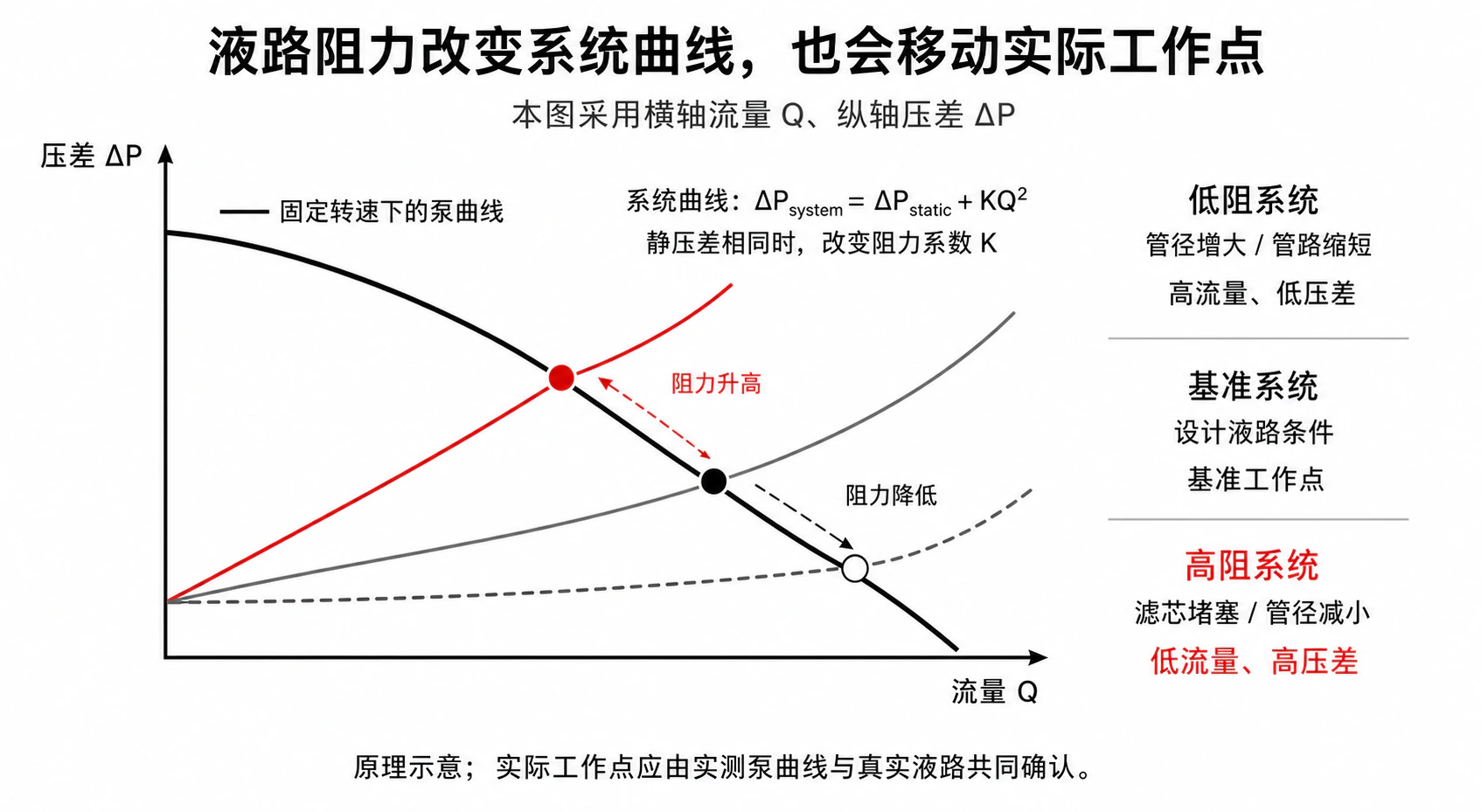

四、真正的工作点，是泵曲线与系统曲线的交点
在固定电压、固定转速和规定介质下，隔膜泵通常有一条随压力升高而流量下降的泵曲线。系统曲线则通常表现为：流量越高，管路、阀件和末端结构所需要克服的压力越大。两条曲线的交点就是Operating Point，也就是设备在该配置下的实际工作点。
| 系统变化 | 系统曲线变化 | 工作点变化 |
|---|---|---|
| 管径增大、管路缩短 | 同一流量所需压差下降 | 工作点向较高流量区域移动 |
| 过滤器堵塞、针头变细 | 系统阻力上升 | 工作点向较高压力、较低流量区域移动 |
| 液体黏度升高 | 沿程和局部压损增加 | 实际流量下降，电机负载可能上升 |
| PWM降低转速 | 系统曲线通常不变，泵曲线整体改变 | 形成新的低流量工作点 |
| 入口漏气 | 不再只是阻力变化，还出现两相流和充液不足 | 流量波动，曲线预测能力下降 |
对可调速隔膜泵来说，不是只有一条泵曲线，而是不同转速对应一组曲线。调整PWM或驱动电压，本质上是在改变泵曲线，再与同一条系统曲线形成新的交点。因此，调速前仍应先确认系统压力和目标流量，不能只按占空比线性推算流量。
五、装机流量低于规格书，工程上先排查这八类原因
| 排查项 | 典型现象 | 建议确认方法 |
|---|---|---|
| 1. 测试条件不一致 | 泵单独测试正常，装入设备后整体偏低 | 对齐介质、温度、电压、管路和压力测点 |
| 2. 入口漏气或未充分排气 | 流量抖动、液路中可见气泡、启动时间变长 | 逐段封堵、保压或真空检漏，重新完成预充和排气 |
| 3. 入口阻力过大 | 入口软管变形、泵声变化、自吸能力下降 | 测入口压力，检查吸入管径、长度、液位差和过滤器 |
| 4. 出口背压过高 | 电流上升，流量随滤芯或阀位变化 | 在泵出口附近测压，分段旁路过滤器、阀和末端结构 |
| 5. 介质黏度或温度变化 | 同一液路在不同液体或温度下流量不同 | 记录液温、黏度和配方，不用水曲线直接替代真实介质 |
| 6. 供电端压降或限流 | 空载电压正常，启动或带载时端电压下降 | 在泵端同步记录电压和电流，而不是只看电源设定值 |
| 7. 管路装配问题 | 软管折弯、接头插入过深、局部通径变小 | 按流向逐段检查最小通径、弯曲半径和接口方向 |
| 8. 流量测量方法不适合脉动流 | 在线仪表读数波动大，与收集液体结果不一致 | 使用称重或体积累计法交叉验证，并延长采样时间覆盖足够多的泵循环 |
只测一个出口流量，无法区分是入口吸入不足、出口阻力过高、供电下降、介质变化，还是流量计动态响应造成的偏差。

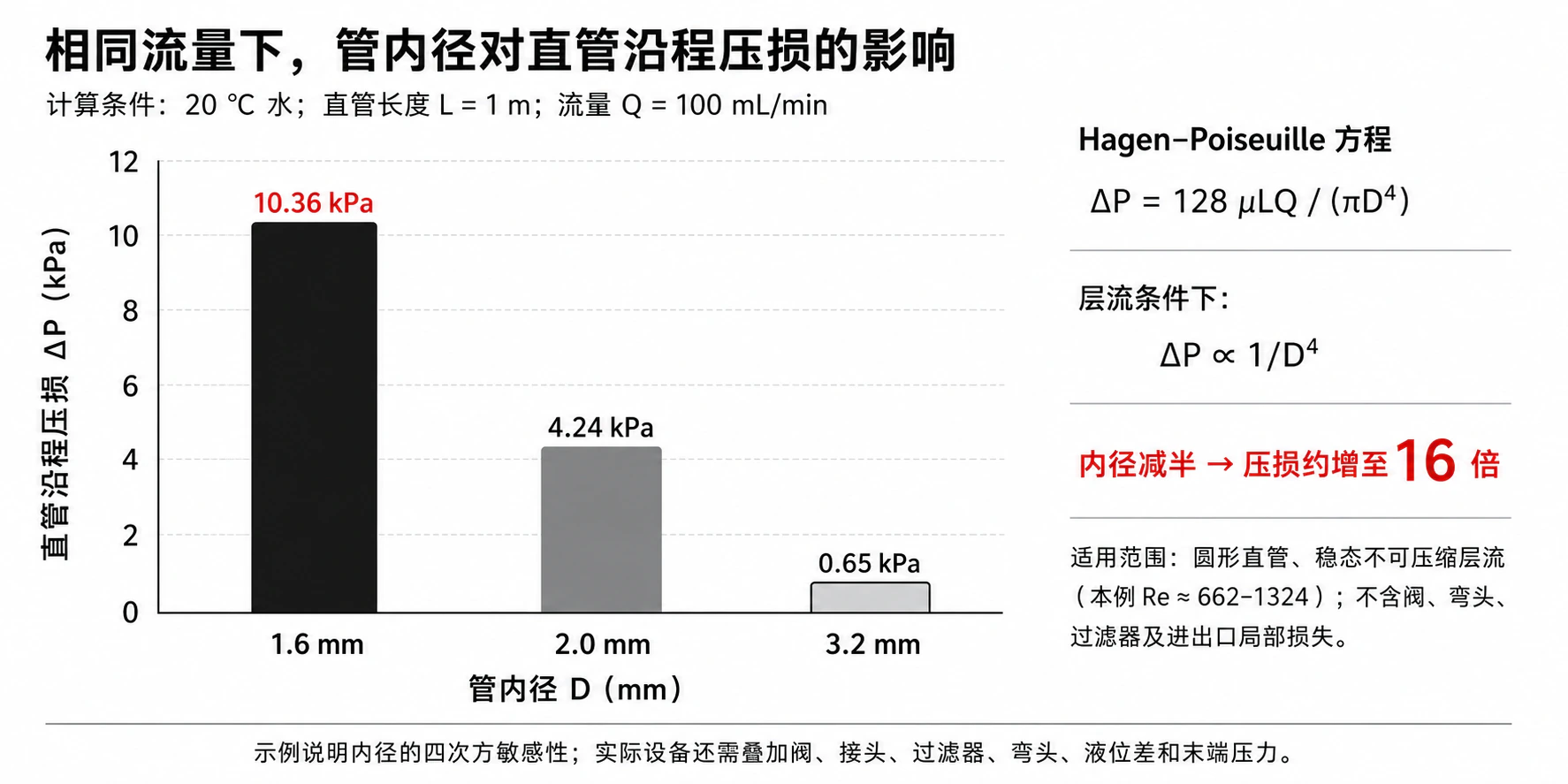

六、一个计算示例：管径为什么比“看起来差一点”更敏感？
以下示例只用于说明计算方法，不代表任何FOREACH型号的实测性能。假设介质为约20℃水，动力黏度取1.0 mPa·s，密度取998 kg/m³；直管长度为1 m，目标流量为100 mL/min，不计弯头、阀、接头、过滤器和高度差。
| 管路内径D | 平均流速v | 雷诺数Re | 1 m直管压损ΔP | 相对3.2 mm内径 |
|---|---|---|---|---|
| 1.6 mm | 约0.829 m/s | 约1324 | 约10.36 kPa | 约16倍 |
| 2.0 mm | 约0.531 m/s | 约1059 | 约4.24 kPa | 约6.55倍 |
| 3.2 mm | 约0.207 m/s | 约662 | 约0.65 kPa | 1倍 |
这三组雷诺数均处于层流范围，因此可以用Hagen–Poiseuille关系进行这一简化计算。从3.2 mm减小到1.6 mm，内径减半，理论直管压损约增加到16倍。
如果介质黏度变成原来的2倍，在相同层流条件和流量下，直管压损也会近似变成2倍。因此，不能只用“泵的空载流量足够”判断装机流量，还要先确认液路是否允许该流量通过。
七、正确读取一张流量—压力曲线的顺序
- 确认测试条件：电压、电机类型、介质、温度和管路配置。
- 确认坐标定义：横轴是入口负压、出口正压、差压还是两段组合；纵轴是平均流量还是其他指标。
- 确定目标工作流量：明确设备需要的是平均流量、峰值流量还是某段程序内的累计体积。
- 计算或实测系统压力：在目标流量下得到入口压力和出口压力。
- 回到正式曲线：读取对应条件附近的候选流量，不从未标示区域外推。
- 考虑工程余量：滤芯寿命末期、液体温度、管路公差、供电波动和样品差异都可能移动工作点。
- 完成真实液路验证：用最终管路、阀件、介质、控制程序和安装姿态测试。
这类曲线的用途是寻找目标压力条件下的候选流量，而不是把“600 mL/min”和“100 kPa”拼成“100 kPa时仍输出600 mL/min”的结论。
同样，曲线上的某一个点也不能替代整机测试。介质黏度、气泡、阀件动态、软管弹性、安装方式和流量测量方法都会影响装机结果。
八、DPL30、DPL60和DPL30H应该怎样放到同一工作点上比较？
三个系列不能只按“300、600、600 kPa”三个数字比较。更合理的比较方法是先给出设备目标工作点，再判断各系列在该压力区域是否仍能提供所需流量。
| 系列 | 空载流量级别 | 额定压力 | 自吸高度 | 常用管路连接 | 有刷 / 无刷参考寿命 | 选型重点 |
|---|---|---|---|---|---|---|
| DPL30 | 300 mL/min | 100 kPa | 6 mH₂O | 可接内径3.2 mm软管 | 3000 h / 10000 h | 300 mL/min级、低压液体输送与较强自吸需求 |
| DPL60 | 600 mL/min | 100 kPa | 3 mH₂O | 可接内径3.2 mm软管 | 3000 h / 10000 h | 需要更高液体交换速度的清洗、循环和废液输送 |

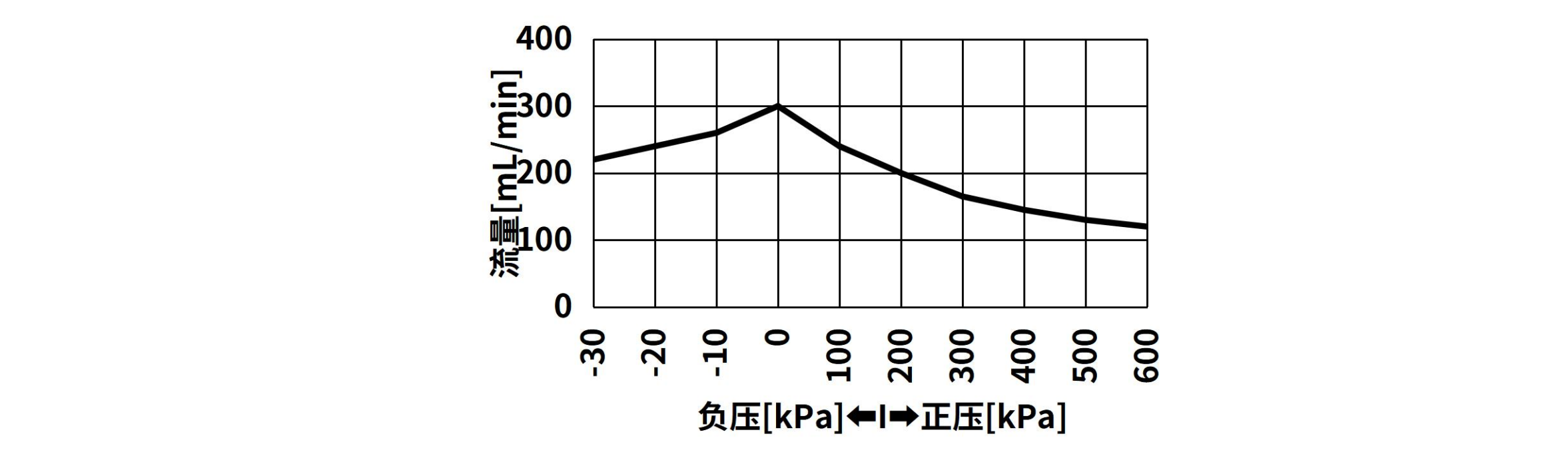

| DPL30H | 300 mL/min | 600 kPa | 3 mH₂O | 卡套接头连接6×4 mm硬管 | 3000 h / 10000 h | 细管、针头、过滤器等高阻液路中的较高压力能力 |
上表中的流量和压力仍然不是同一个工作点。DPL60的600 mL/min表示更高的空载流量级别，但额定压力仍为100 kPa；DPL30H的额定压力提高到600 kPa，但其高压区域流量需要从正式曲线上读取。
如果设备的主要矛盾是流量不足，应优先分析系统在目标流量下需要多少压力；如果主要矛盾是针头、过滤器或高背压腔体造成的高阻，则需要确认普通泵在该压力下是否还保留足够流量，再评估DPL30H等更高压力等级产品。
高压泵的额定压力也不能替代整条液路的耐压验证。硬管、接头、阀、过滤器、传感器和腔体都应按其中额定值最低的部件进行系统校核。
九、建议怎样搭建装机流量验证回路？

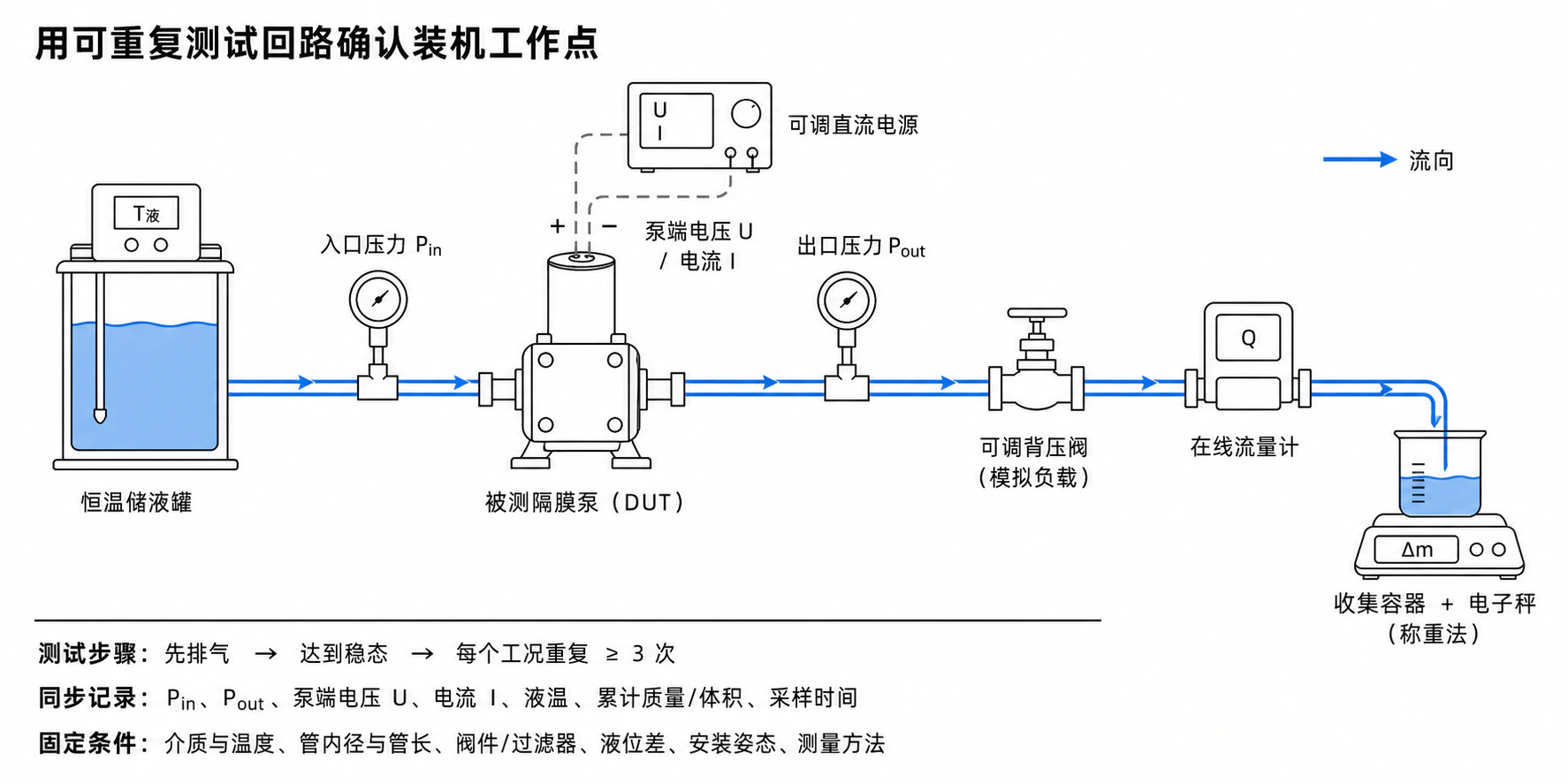

一个可重复的验证回路至少应包含储液端、入口压力测点、被测泵、出口压力测点、可调负载或真实液路、流量测量装置以及电压、电流和温度记录。
对低流量或脉动流，称重法通常可以作为在线流量计的交叉验证方法：
Q = Δm / (ρ × Δt)其中Δm为采样时间内收集液体质量，ρ为对应温度下的液体密度，Δt为采样时间。采样时间应覆盖足够多的泵循环，并确保容器蒸发、飞溅和气泡不会造成明显误差。| 记录项目 | 建议记录内容 | 用途 |
|---|---|---|
| 样品信息 | 型号、序列号、电机类型、接液材料、运行小时 | 保证样品可追溯 |
| 供电 | 泵端电压、平均电流、启动电流、PWM参数 | 区分泵性能与驱动问题 |
| 介质 | 名称、浓度、温度、黏度、含气状态 | 确认曲线适用性 |
| 液路 | 管径、管长、阀件、过滤器、接头、液位差 | 建立可重复的系统曲线 |
| 压力 | 入口表压、出口表压、压力波动和测点位置 | 确定真实工作点 |
| 流量 | 累计质量或体积、采样时间、重复次数 | 得到平均流量和重复性 |
| 状态 | 冷启动、热稳态、排气状态、噪声和异常振动 | 识别瞬态与稳态差异 |
建议至少测试接近低负载的基线工况、设备目标工作点和预期较高阻力工况，并在真实过滤器寿命状态、实际控制程序和最终安装姿态下复测。
十、从曲线到选型的完整工程流程
- 定义设备真正需要的平均流量、累计体积、节拍和允许波动。
- 确定介质名称、温度、黏度、含气量和颗粒情况。
- 画出完整液路，包括管径、管长、阀、接头、过滤器、针头、腔体和液位差。
- 在目标流量下计算或实测入口损失、出口损失和总压差。
- 确认厂家曲线的电压、介质、压力定义和测量方法。
- 在正式曲线上读取目标压力区域的候选流量。
- 判断滤芯堵塞、温度、供电、装配和批次变化所需的工程余量。
- 选择DPL30、DPL60、DPL30H或其他压力 / 流量等级。
- 搭建真实液路，测入口压力、出口压力、泵端电压、电流和累计流量。
- 通过装机测试确认工作点、启动、自吸、噪声、温升和长期稳定性。
结论：真正要找的不是流量数字，而是工作点
微型隔膜泵的300 mL/min、600 mL/min和100 kPa、600 kPa等参数，都不能脱离测试条件和完整性能曲线单独理解。设备设计真正需要回答的是：
当这个问题通过计算、正式曲线和真实液路测试被确认以后，流量与压力参数才真正变成可以用于设备设计、泵型比较和故障诊断的工程数据。
FAQ
隔膜泵标称600 mL/min，为什么装机后只有更低流量？
600 mL/min通常是规定低负载条件下的流量级别。装机以后，入口吸入损失、出口背压、过滤器、阀、细管、液位差、介质黏度和供电压降都会移动工作点。应测入口压力和出口压力，再回到正式曲线和真实液路中判断。
泵的额定压力高于系统压力，就一定能满足流量吗？
不一定。额定压力只说明压力能力边界之一，还要确认泵在系统实际压力下能输出多少流量，即Q(Pworking)。
入口负压和出口正压可以直接相加后查曲线吗？
不能默认这样处理。需要先确认厂家曲线是否按总压差标定，还是把入口负压段和出口正压段分别测试后并列展示。同时存在入口负压和出口背压时，建议按真实组合工况测试。
为什么换了更细的管，流量下降会很明显？
在细圆管层流模型适用时，压损与内径四次方成反比。内径的小幅变化可能带来明显压损变化；同时接头和阀的最小通径也可能成为局部瓶颈。
用PWM把转速降到50%，流量会正好变成50%吗？
不能直接保证。PWM会改变泵曲线，而系统阻力、阀片动态、电机负载和电流波形也会影响最终工作点。应在实际液路中建立占空比、转速、压力和流量的标定关系。
怎样判断是泵异常，还是系统阻力过大？
先用规定介质和低阻回路复测泵的基线流量，再逐段接入真实管路、过滤器、阀和末端结构，同步记录入口压力、出口压力、电压、电流和流量。分段对比可以定位阻力或泄漏主要来自哪里。
