Comment lire la courbe débit-pression d’une pompe à membrane ?

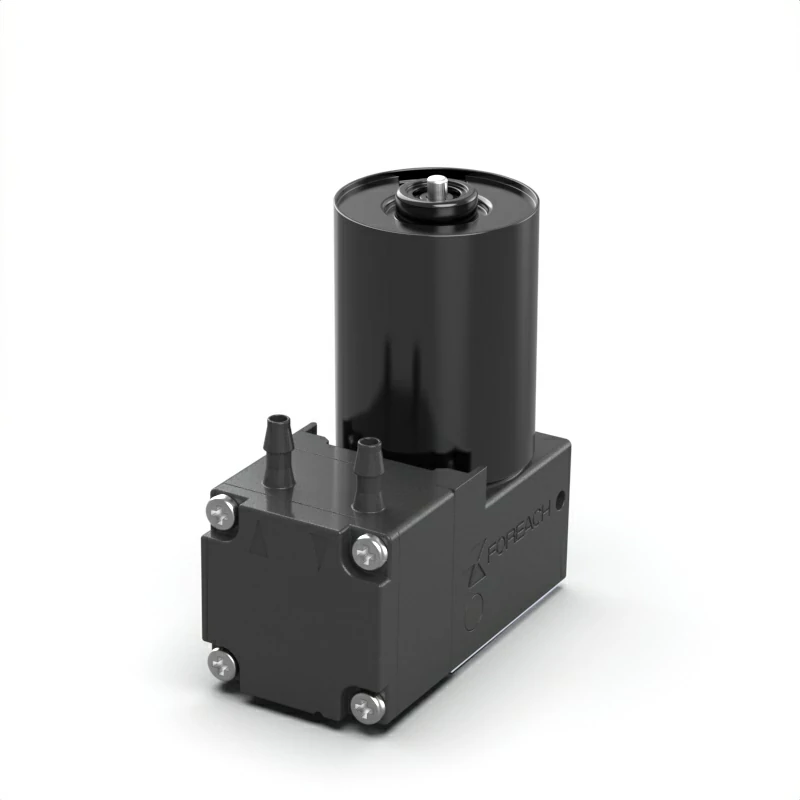

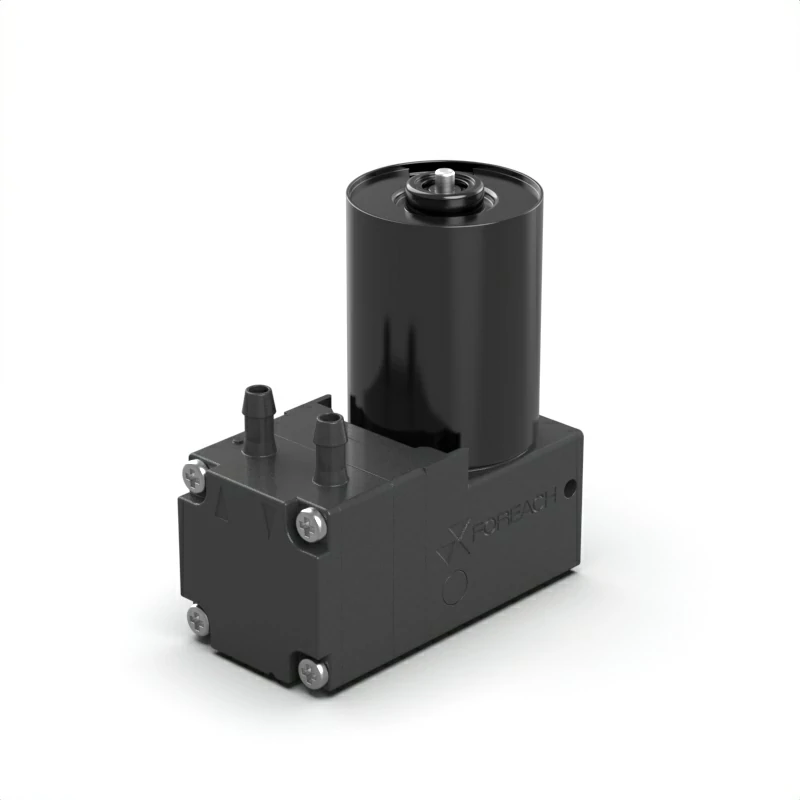

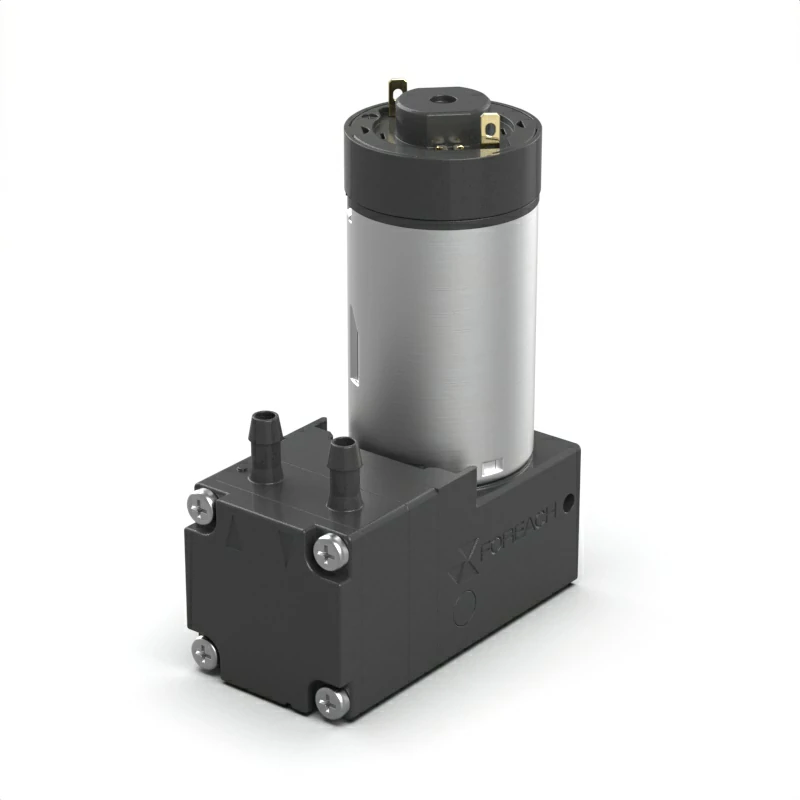

Une valeur catalogue de 300 ou 600 mL/min n’est pas un débit fixe dans l’instrument. Le débit réel correspond à l’intersection de la courbe de pompe et de la courbe du circuit, dans les conditions réelles de fluide, de pression, de tuyauterie et d’alimentation.

Une même pompe peut approcher son débit libre avec de l’eau, un tube court et peu de contre-pression, puis débiter nettement moins avec un filtre, une vanne, une aiguille, un faible diamètre intérieur ou un réactif visqueux. Cet écart ne prouve pas à lui seul un défaut de pompe.

Point essentiel : le débit installé dépend simultanément de la pompe, du circuit et des conditions de mesure.

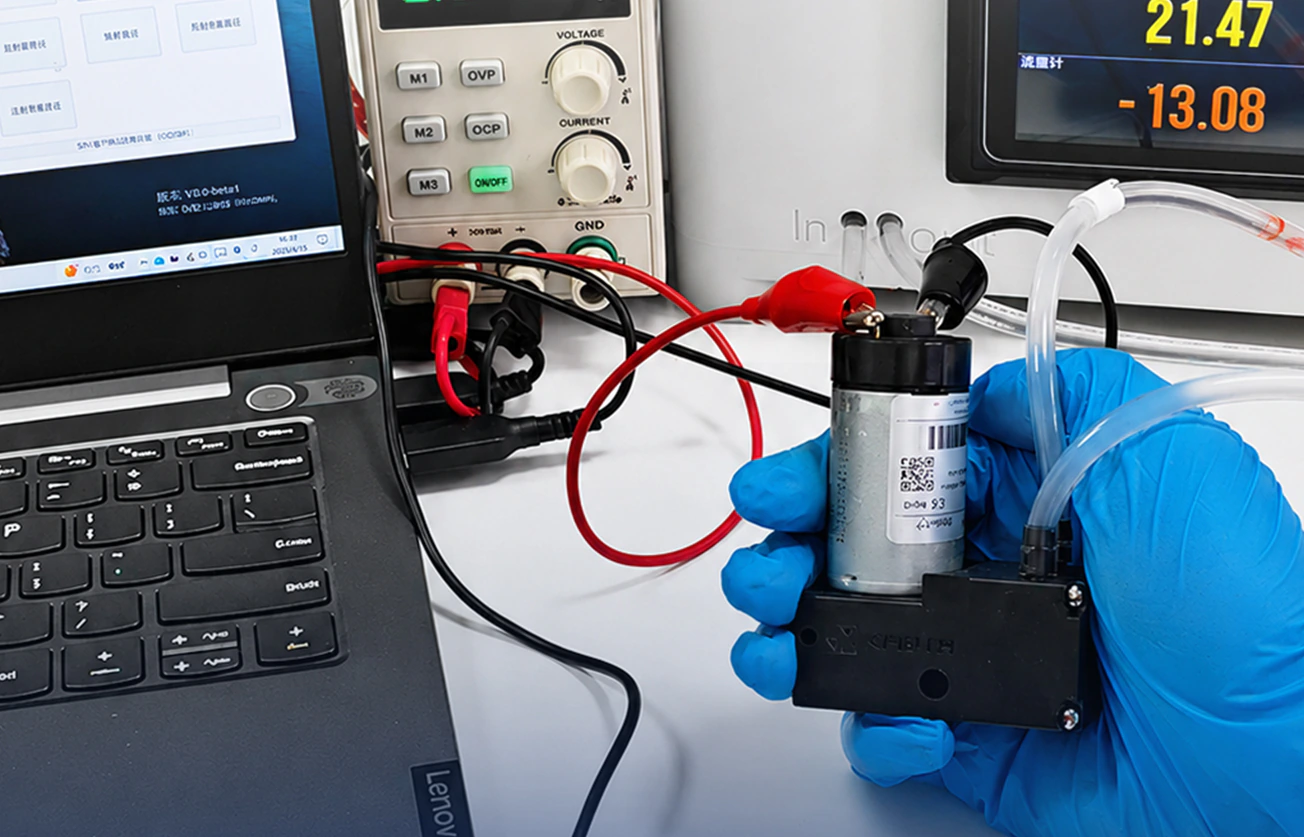

Pompe à membrane miniature raccordée à une instrumentation de laboratoire
Le débit libre est un point de départ. Le point de fonctionnement doit être validé avec le circuit final.

1. Vérifier d’abord la définition et les conditions de la courbe

ParamètreÀ définirErreur fréquente
AlimentationTension aux bornes, limite de courant et PWMComparer des vitesses différentes
FluideViscosité, température, densité et gazExtrapoler une courbe eau à un autre réactif
PressionDépression d’entrée, pression de sortie et emplacement des prisesAdditionner des valeurs non définies
CircuitDiamètre, longueur, vannes, filtres et restriction terminaleAssimiler le banc au montage réel
ΔPpump = Pout - Pin

2. Courbe de pompe, courbe système et point de fonctionnement

La courbe de pompe tend vers un débit plus faible lorsque la pression différentielle augmente. La courbe système monte, car un débit plus élevé exige davantage de pression dans les tubes, raccords, vannes et filtres. Leur intersection est le point installé.

ΔPsystem = ΔPstatic + ΔPfriction + ΣΔPlocal + ΔPterminal

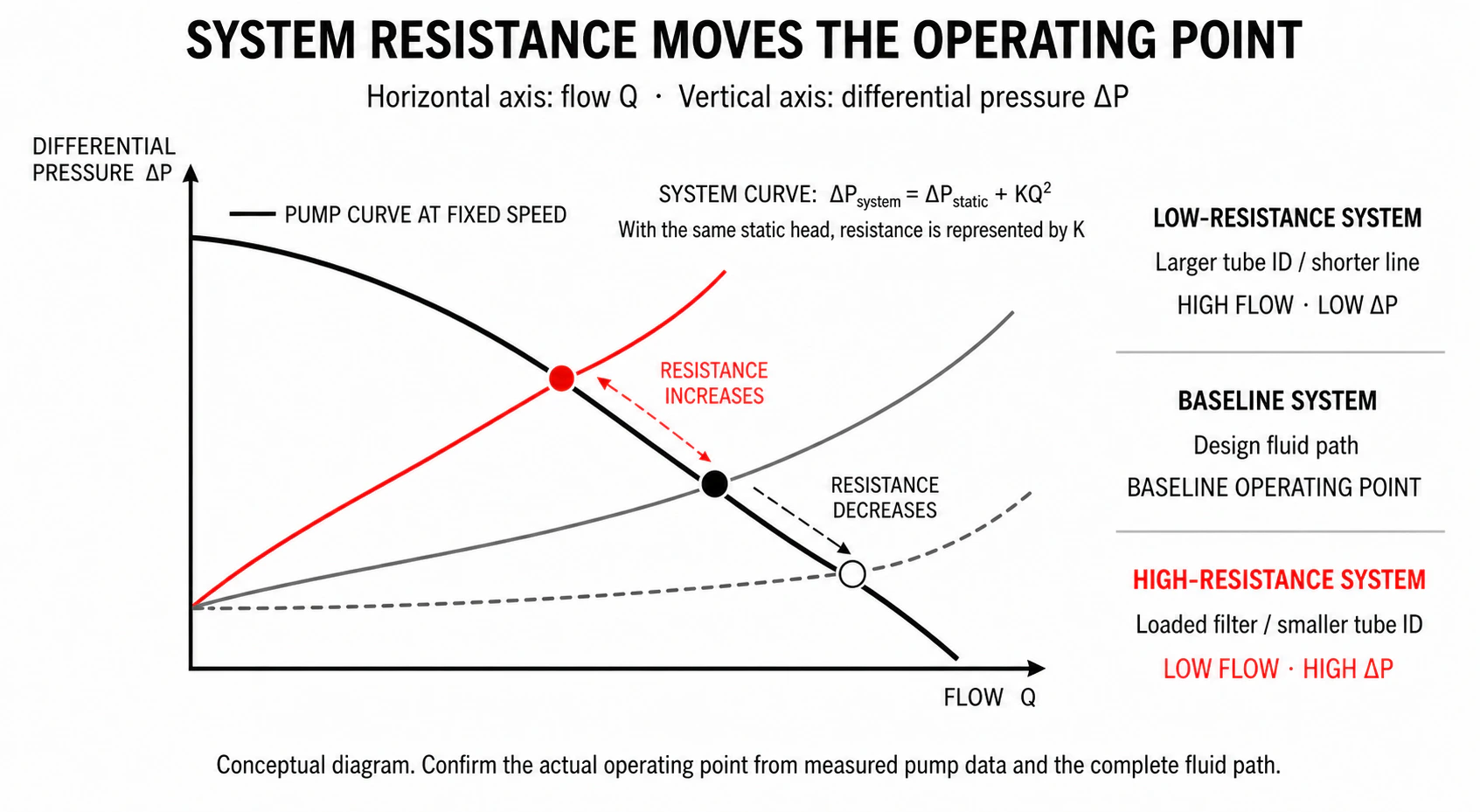

Courbe de pompe et courbes système avec leurs points de fonctionnement
Un tube plus large déplace le point vers un débit supérieur ; un filtre colmaté ou une restriction plus fine le déplace vers un débit inférieur et une ΔP plus élevée. Schéma de principe.

3. Le diamètre intérieur peut dominer la perte de charge

ΔP = 128μLQ / (πD⁴)En régime laminaire stable dans un tube circulaire, la perte dépend fortement de D et augmente avec la viscosité, la longueur et le débit.

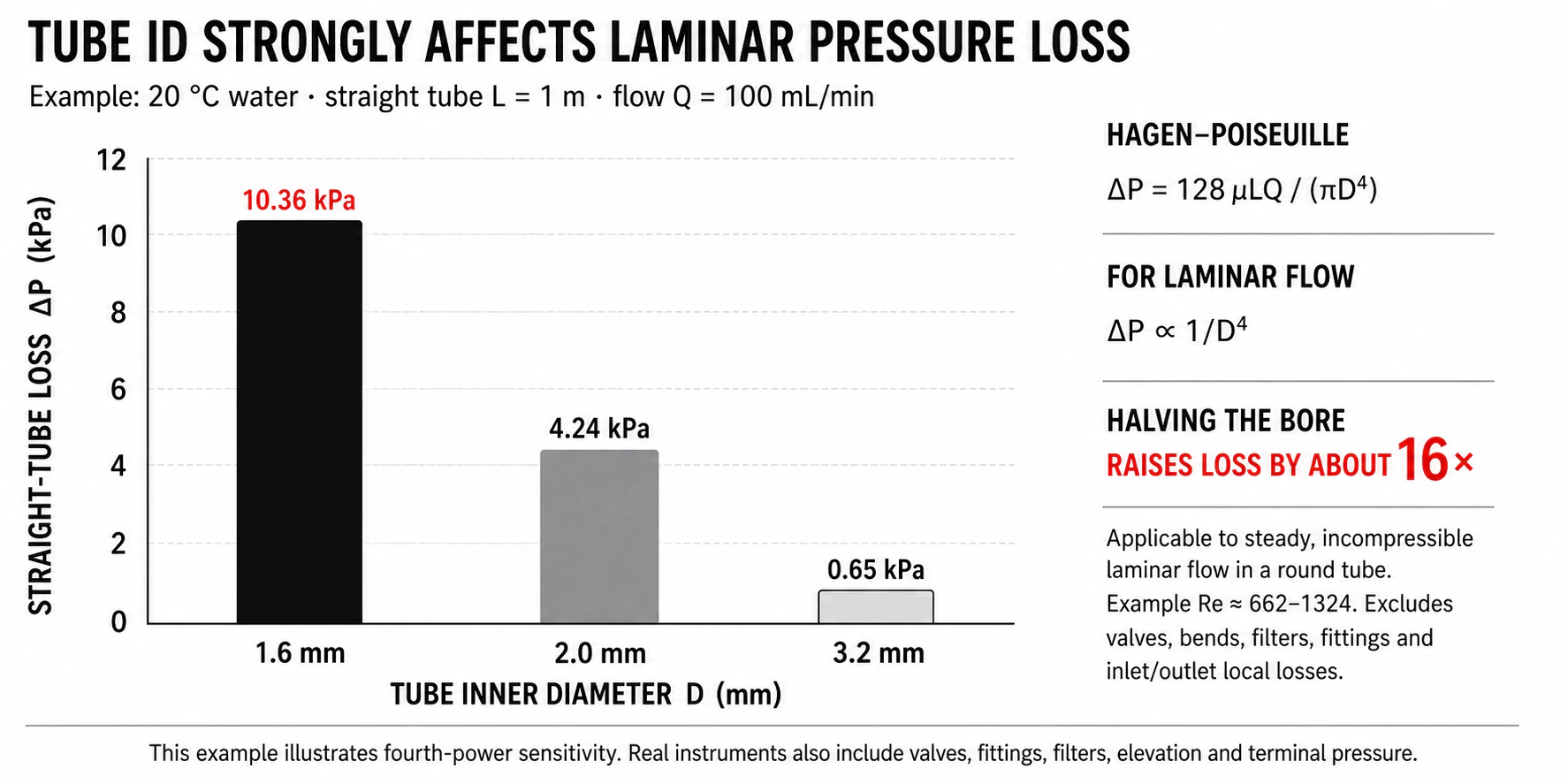

Pertes de charge comparées pour des tubes de 1,6, 2,0 et 3,2 millimètres
Avec de l’eau à 20 °C, 1 m et 100 mL/min, passer de 3,2 à 1,6 mm multiplie approximativement par 16 la perte du tube droit idéal. Le montage réel ajoute vannes, filtres et hauteur statique.

4. Confirmer le point installé avec un essai reproductible

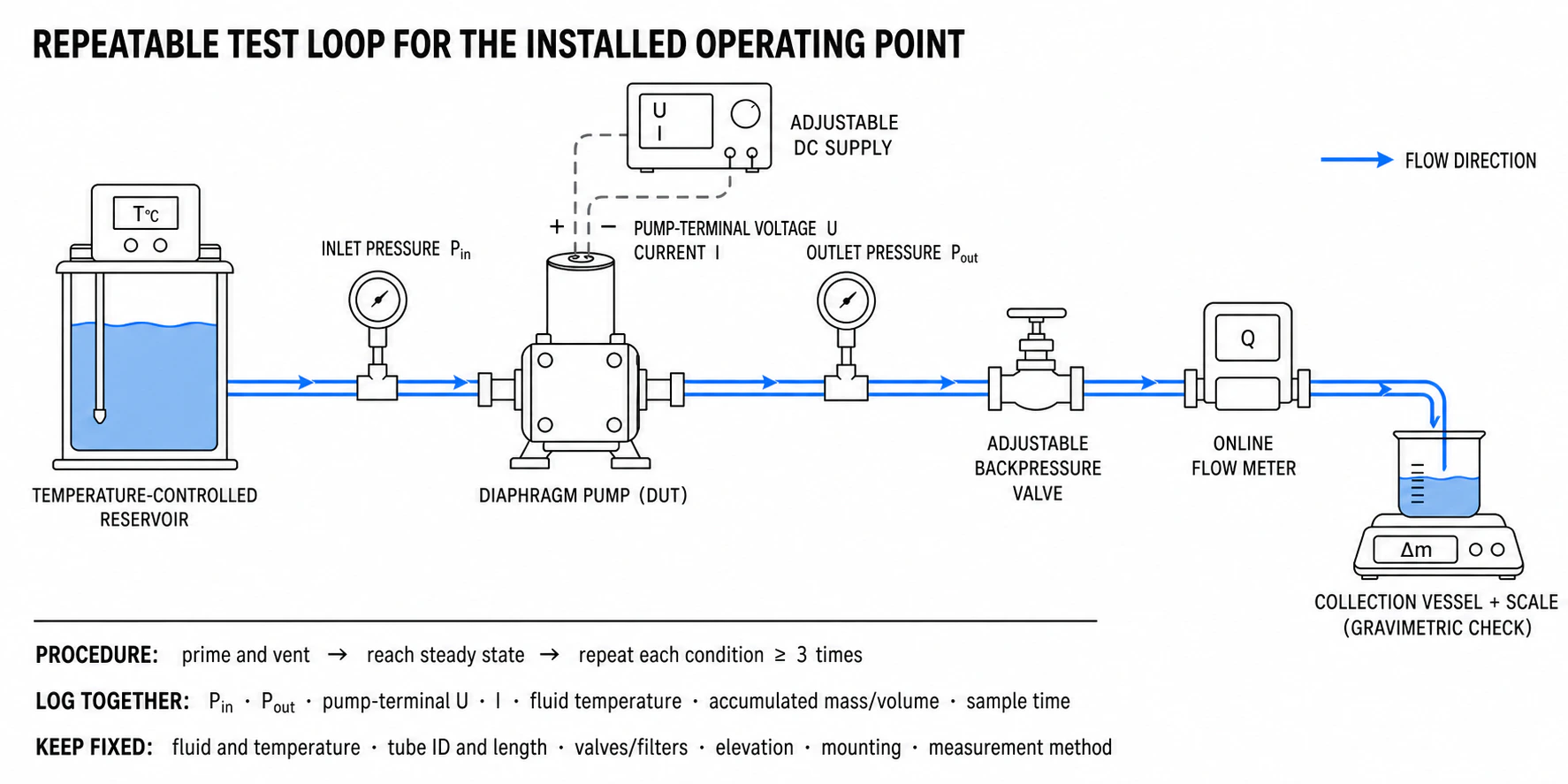

Boucle d’essai reproductible du point de fonctionnement d’une pompe à membrane
Contrôler le fluide et sa température, mesurer Pin et Pout, enregistrer tension et courant à la pompe et vérifier le débit par masse ou volume cumulé.
  1. Amorcer et purger selon une procédure identique.
  2. Fixer tube, vannes, filtre, hauteur et méthode de mesure.
  3. Attendre l’état thermique et hydraulique défini.
  4. Enregistrer simultanément pression, tension, courant, température et débit.
  5. Répéter chaque condition au moins trois fois et conserver les données brutes.

Questions fréquentes

Pourquoi le débit installé est-il inférieur à la valeur catalogue ?

La tuyauterie, les filtres, les vannes, la hauteur, les pressions d’entrée et de sortie, la viscosité, la tension aux bornes et la méthode de mesure déplacent le point de fonctionnement.

300 mL/min signifie-t-il 300 mL/min à la pression nominale ?

Pas nécessairement. Le débit libre et la pression nominale peuvent décrire des points différents. Il faut lire la courbe mesurée à la pression requise.

Que faut-il mesurer dans l’instrument ?

Les pressions d’entrée et de sortie, la tension et le courant aux bornes, la température du fluide, la masse ou le volume cumulé et le temps d’échantillonnage.
