Что такое бесклапанный дозирующий насос? Принцип работы, применение и выбор
Бесклапанный дозирующий насос — это объёмный насос, в котором вращательное и осевое возвратно-поступательное движение поршня переключает жидкостный канал, обеспечивает всасывание и нагнетание. Насосный механизм не зависит от традиционных впускного и выпускного обратных клапанов. Он может использоваться для дозирования реагентов, титрования, наполнения и пропорциональной подачи двух жидкостей, однако характеристики дозирования необходимо проверять с фактической жидкостью, давлением, трубками, приводом и режимом очистки.
01Как работает бесклапанный дозирующий насос?

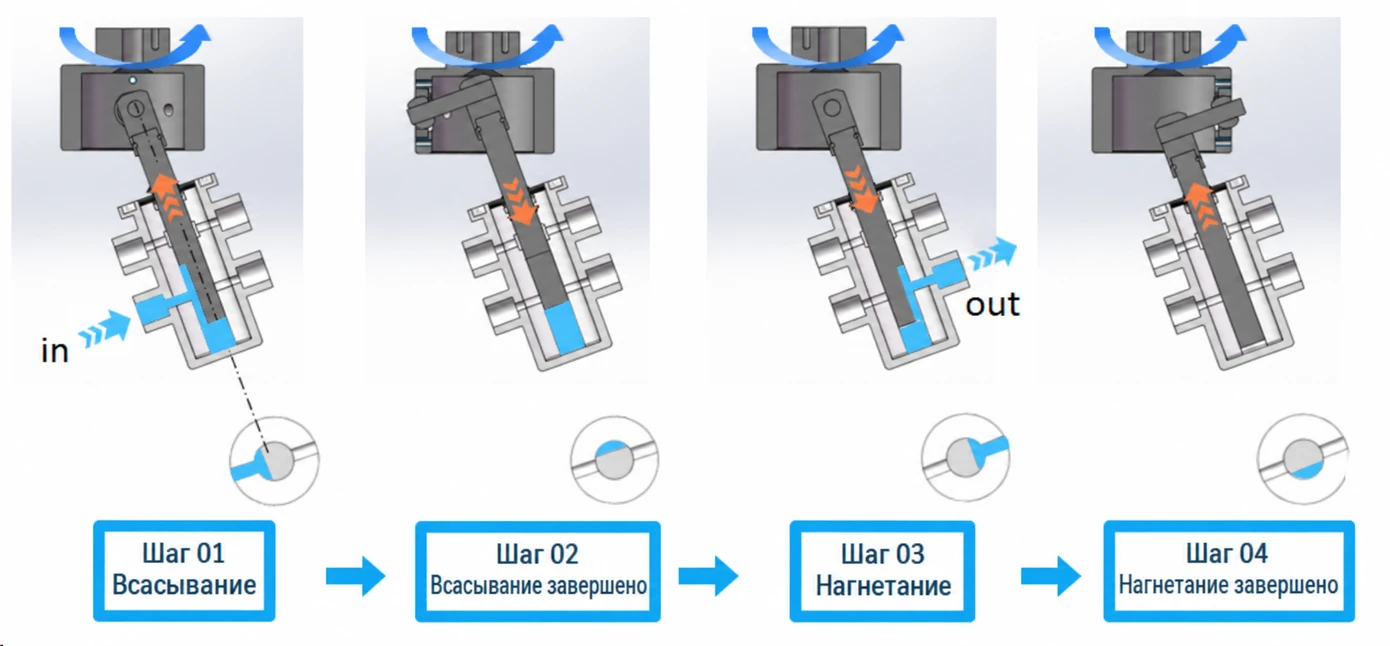

Керамический поршень одновременно вращается и перемещается вдоль оси. Вращение попеременно совмещает дозирующую камеру со входом и выходом, а осевое перемещение изменяет объём камеры. При требуемом фазовом соотношении этих движений насос повторяет цикл всасывания и нагнетания.
| Этап | Состояние поршня и каналов | Движение жидкости |
|---|---|---|
| Подготовка к всасыванию | Камера поворачивается ко входу, поршень начинает отходить назад | Вход соединяется с камерой |
| Всасывание | Поршень продолжает отходить, объём камеры увеличивается | Жидкость поступает в камеру |
| Переключение канала | Поршень поворачивает камеру от входа к выходу | Вход закрывается, выход готовится к открытию |
| Нагнетание | Поршень движется вперёд, объём камеры уменьшается | Жидкость выходит через выпускной канал |
Геометрия каналов, фазирование движений и регулировка рабочего объёма зависят от конструкции насосной головки. Этот цикл объясняет принцип, но основанием для выбора остаются технические характеристики модели и испытание системы.
02Объём за оборот, объём дозы и средний расход
Для бесклапанных дозирующих насосов рабочий объём обычно указывают в μL/rev — это номинальный объём за один полный оборот при текущей настройке. Объём одной дозы зависит также от числа оборотов, а средний расход — ещё и от частоты вращения. Это три разных параметра.
Объём дозы = объём за оборот × число оборотов
Используйте согласованные единицы объёма. Это номинальный расчёт для полных циклов.
Средний расход = объём за оборот × частота вращения
При использовании μL/rev и rev/min результат выражается в μL/min.
03Преимущества и ограничения бесклапанного механизма
| Инженерный аспект | Потенциальное преимущество | Что необходимо проверить |
|---|---|---|
| В насосном механизме нет традиционных обратных клапанов | Снижает зависимость каждого цикла от посадки и движения клапанных элементов | Частицы, кристаллизация и отложения всё равно могут влиять на керамические пары и каналы |
| Связанные вращательное и возвратно-поступательное движения | Объединяет переключение канала и объёмное дозирование в одной головке | Требует правильного позиционирования привода, фазирования и полных рабочих циклов |
| Керамический поршневой узел | Поддерживает повторяемое дозирование при выборе контактирующих материалов под жидкость | Совместимость зависит от концентрации, температуры, времени контакта и очищающей жидкости |
| Механическая регулировка рабочего объёма и скорости | Позволяет согласовать объём дозы и длительность процесса | Настройки необходимо калибровать гравиметрическим или объёмным методом в реальном тракте |
Бесклапанная конструкция не означает автоматически отсутствие пульсаций, возможность сухого хода, защиту от засорения или пригодность для любой вязкости и противодавления. Нестабильная подача на входе, пузырьки, сопротивление на выходе, отложения и неподходящая очистка могут изменять стабильность подачи и срок службы.
04Где применяются бесклапанные дозирующие насосы?
| Серия FOREACH | Представленная конфигурация | Типичная задача |
|---|---|---|
| RPL-P4 | 12–80 μL/rev, одна головка | Добавление малых объёмов реагента, титрование и повторное дозирование |
| RPL-P6.35 | 50–300 μL/rev, одна головка | Дозирование реагентов, титрование и количественное наполнение |
| RPL-P15 | 300–1200 μL/rev, одна головка | Подача больших объёмов, добавление буфера и дозированная перекачка |
| DRPL-0109 | Две головки, 1:9; 100 μL + 900 μL | Пропорциональная подача концентрата и разбавителя |
| DRPL-0119 | Две головки, 1:19; 60 μL + 1140 μL | Подача двух жидкостей с более высоким коэффициентом разбавления |
05Как выбрать бесклапанный дозирующий насос
- Сначала определите задачу: разовое дозирование, титрование, наполнение, непрерывная подача или пропорциональная подача двух жидкостей.
- Задайте целевой объём дозы, доступное время, число циклов в сутки и допустимую погрешность, затем рассчитайте необходимый объём за оборот, число оборотов и скорость.
- Запишите состав и концентрацию жидкости, вязкость, риск наличия частиц или кристаллизации, рабочую температуру, очищающую жидкость и продолжительность простоя.
- Укажите уровень в резервуаре, высоту всасывания, длину и внутренний диаметр трубок, а также сопротивление на выходе от фильтров, игл, смесителей и других компонентов.
- Проверьте контактирующие материалы, рабочие и промывочные порты, монтаж, двигатель и способ управления, отделив представленную конфигурацию от проектных опций.
- До фиксации серийных параметров измерьте объём дозы, повторяемость, длительность, наличие пузырьков, утечки и восстановление после очистки в реальном жидкостном тракте.
06Проверки при монтаже, пусконаладке и обслуживании
- Удалите воздух из входной трубки и камеры насоса до оценки точности, чтобы не принять объём пузырьков за ошибку насоса.
- Обеспечьте стабильную подачу на входе и избегайте чрезмерной высоты всасывания, длинных узких трубок и засорённого фильтра, создающих большое падение давления на входе.
- Не считайте значение выдерживаемого давления допустимым постоянным рабочим противодавлением; используйте определение из спецификации и испытание реального тракта.
- Для кристаллизующихся, образующих отложения или часто заменяемых жидкостей задайте промывку после остановки, совместимость очищающей жидкости и обращение с отходами.
- Документируйте жидкость, температуру, настройку рабочего объёма, скорость, противодавление, число циклов и метод измерения, чтобы результат можно было воспроизвести.
07Продукты и дополнительные материалы по выбору
08Частые вопросы о бесклапанных дозирующих насосах
Чем бесклапанный дозирующий насос отличается от других дозирующих насосов?
Основное отличие заключается в механизме перекачивания и переключения. Бесклапанный насос использует вращательное и возвратно-поступательное движение поршня, чтобы переключать вход и выход и одновременно изменять объём камеры без традиционных обратных клапанов. Другие дозирующие насосы могут использовать обратные клапаны, мембраны или иные механизмы. Окончательный выбор по-прежнему зависит от объёма дозы, давления, жидкости и требований к управлению.
Всегда ли меньший объём за оборот означает меньшую минимальную дозу?
Нет. Объём за оборот — это номинальная подача за полный цикл. Минимальная надёжная доза также зависит от позиционирования двигателя, люфта, жидкости, трубок, пузырьков, наконечника и метода измерения. Её следует подтвердить серией дозирований в целевых условиях.
Означает ли бесклапанная конструкция, что всему прибору не нужны клапаны?
Нет. Термин относится к насосному механизму. Для всей системы могут потребоваться переключающие, отсечные, противообратные или предохранительные клапаны в зависимости от функций подачи, очистки, возврата и безопасности.
В чём разница между RPL и DRPL?
RPL — одноголовочный бесклапанный дозирующий насос для одного дозируемого жидкостного тракта. DRPL — двухголовочная конфигурация для подачи двух жидкостей с заданным объёмным соотношением. Дозирование двух потоков и их последующее смешивание являются отдельными функциями и должны проверяться раздельно.
