什么是无阀计量泵？工作原理、应用与选型要点
无阀计量泵是一种通过柱塞的旋转与轴向往复运动完成流路切换、吸液和排液的容积式泵。其泵送机构不依赖传统吸入阀和排出阀，适合试剂分配、滴定、灌装和双液路比例加液，但实际计量表现仍需结合介质、背压、管路、驱动和清洗条件验证。
01无阀计量泵如何工作？

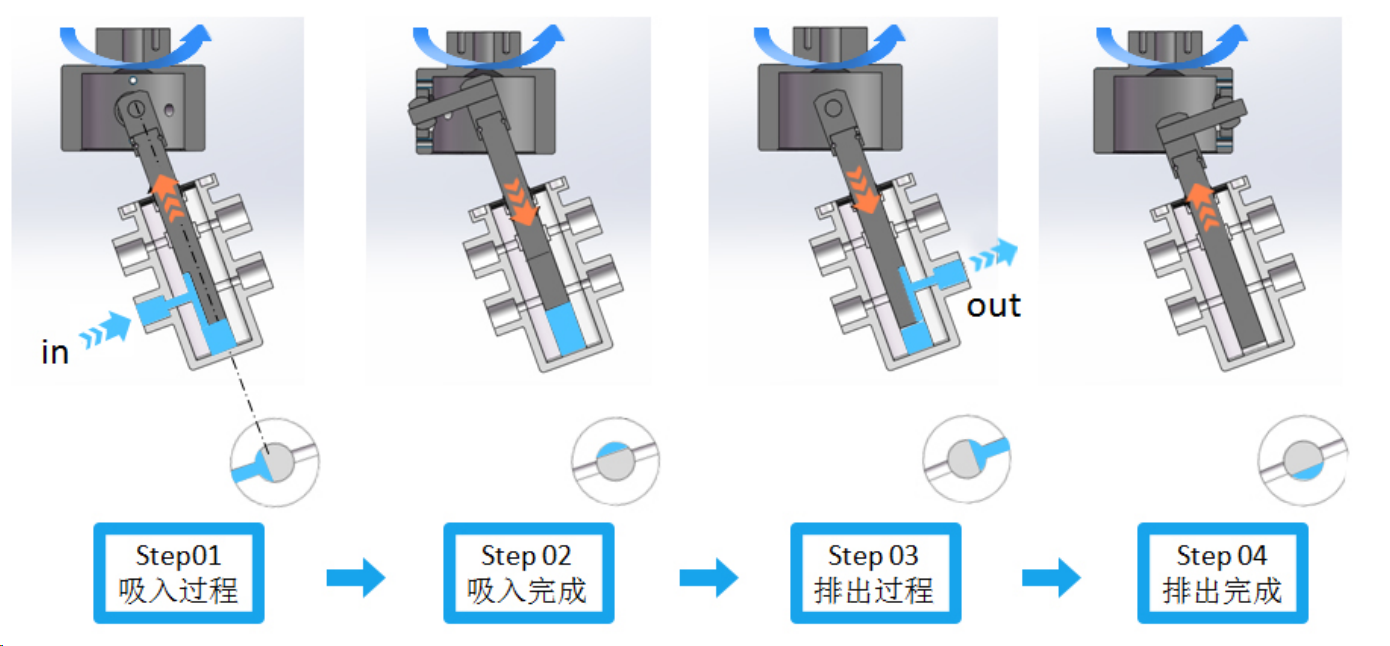

陶瓷柱塞同时进行旋转和轴向往复运动。柱塞的旋转使内部计量腔交替对准入口与出口，轴向位移则改变计量腔容积。两种运动按固定相位配合，形成连续重复的吸液与排液循环。
| 阶段 | 柱塞与流路状态 | 液体动作 |
|---|---|---|
| 吸液准备 | 计量腔转向入口，柱塞开始后退 | 入口与计量腔连通 |
| 吸液 | 柱塞继续后退，计量腔容积增大 | 液体被吸入计量腔 |
| 流路切换 | 柱塞旋转，使计量腔由入口转向出口 | 入口关闭，出口准备连通 |
| 排液 | 柱塞前进，计量腔容积减小 | 液体从出口排出 |
实际产品的端口几何、相位关系和排量调节方式由泵头结构决定。理解上述循环有助于选型，但不能替代型号规格书和实机验证。
02单圈排量、单次加液量与平均流量有什么区别？
无阀计量泵常用 μL/rev 表示单圈排量，即在当前排量设置下完成一个完整旋转周期时的名义输送体积。单次加液量还取决于转数，平均流量还取决于转速。三者不能混为同一个参数。
单次加液量 = 单圈排量 × 转数
体积单位应保持一致，公式适用于完整周期的名义估算。
平均流量 = 单圈排量 × 转速
若单圈排量使用 μL/rev、转速使用 rev/min，则结果为 μL/min。
03无阀结构的优势与边界
| 工程关注点 | 可能带来的价值 | 需要同时核对的边界 |
|---|---|---|
| 泵送机构不设传统单向阀 | 减少阀片卡滞或阀座密封对泵送循环的影响 | 颗粒、结晶或沉积仍可能影响陶瓷配合面和端口 |
| 旋转与往复联动 | 可将流路切换与容积计量合并在一个泵头中 | 需要匹配驱动定位、相位和完整工作周期 |
| 陶瓷柱塞组件 | 适合重复计量，并可按介质核对接液材料 | 材料兼容性必须结合浓度、温度、接触时间和清洗液确认 |
| 机械排量与转速调节 | 可从单次体积和节拍两个方向匹配任务 | 设定值仍需通过实际液路称重或体积法校准 |
无阀结构不自动等于无脉动、可干转、不会堵塞、适合任意粘度或任意背压。入口供液不足、气泡、出口阻力、介质沉积和不合适的清洗方式，仍会改变输出稳定性和使用寿命。
04无阀计量泵适合哪些应用？
| FOREACH 系列 | 当前展示配置 | 典型任务 |
|---|---|---|
| RPL-P4 | 12–80 μL/rev，单头 | 小体积试剂加注、滴定和重复分装 |
| RPL-P6.35 | 50–300 μL/rev，单头 | 试剂分配、滴定、定量灌装 |
| RPL-P15 | 300–1200 μL/rev，单头 | 较大体积加液、缓冲液添加和定量输送 |
| DRPL-0109 | 双头，1:9；100 μL + 900 μL | 浓缩液与稀释液的比例输送 |
| DRPL-0119 | 双头，1:19；60 μL + 1140 μL | 更高稀释比的双液路比例加液 |
05怎样选择无阀计量泵？
- 先定义任务：是单次加液、滴定、灌装、连续供液，还是双液路比例输送。
- 明确目标单次体积、允许加液时间、日循环次数和可接受误差，再换算所需排量、转数与转速。
- 记录介质名称、浓度、粘度、颗粒或结晶风险、工作温度，以及清洗液和停机时间。
- 核对入口液位、吸液高度、管路长度与内径，以及过滤器、针头、混合器等产生的出口阻力。
- 确认接液材料、工作接口、清洗接口、安装方向、电机与控制方式，并区分标准展示配置与项目定制项。
- 在真实液路中测量单次输出、重复性、节拍、气泡、泄漏和清洗恢复情况，再确定量产参数。
06安装、调试与维护时要注意什么？
- 初次运行前排尽吸液管和泵腔中的空气，避免将气泡造成的体积误差误判为泵的计量误差。
- 让储液容器、吸液管和泵入口保持稳定供液，避免过高吸程、细长软管或堵塞过滤器造成入口压降。
- 不要把耐压值直接当作允许连续工作背压；工作点应按规格定义和实际液路测试确认。
- 易结晶、易沉积或更换介质的应用，应制定停机冲洗、清洗液兼容性和废液处理流程。
- 精度验收应记录介质、温度、排量设置、转速、背压、循环数和测量方法，保证结果可以复现。
07继续查看产品与选型资料
08无阀计量泵常见问题
无阀计量泵与普通计量泵有什么区别？
区别主要在泵送与换向方式。无阀计量泵通过柱塞的旋转与往复运动完成入口、出口切换和容积变化，不依赖传统吸入阀与排出阀；其他计量泵可能使用单向阀、隔膜或其他机构。最终选型仍要看体积、压力、介质和控制要求。
无阀计量泵的单圈排量越小，最小加液量就越小吗？
不能直接这样判断。单圈排量是完整周期的名义输出参数，最小可靠加液量还取决于电机定位、回差、液体、管路、气泡、针尖和测量方法，应通过目标工况下的重复加液测试确认。
无阀结构是否意味着整台设备完全不需要阀？
不是。无阀描述的是泵送机构。整机是否需要切换阀、隔离阀、止回部件或安全控制阀，取决于供液、清洗、回流和安全方案。
RPL 与 DRPL 应该怎样区分？
RPL 是单头无阀计量泵，用于单一路径的定量输送；DRPL 是双头配置，用于两路液体按指定体积比例输送。双头定量与下游混合是两个环节，均需单独验证。
