무밸브 정량펌프란? 작동 원리, 적용 분야 및 선정 요점

01무밸브 정량펌프는 어떻게 작동합니까?

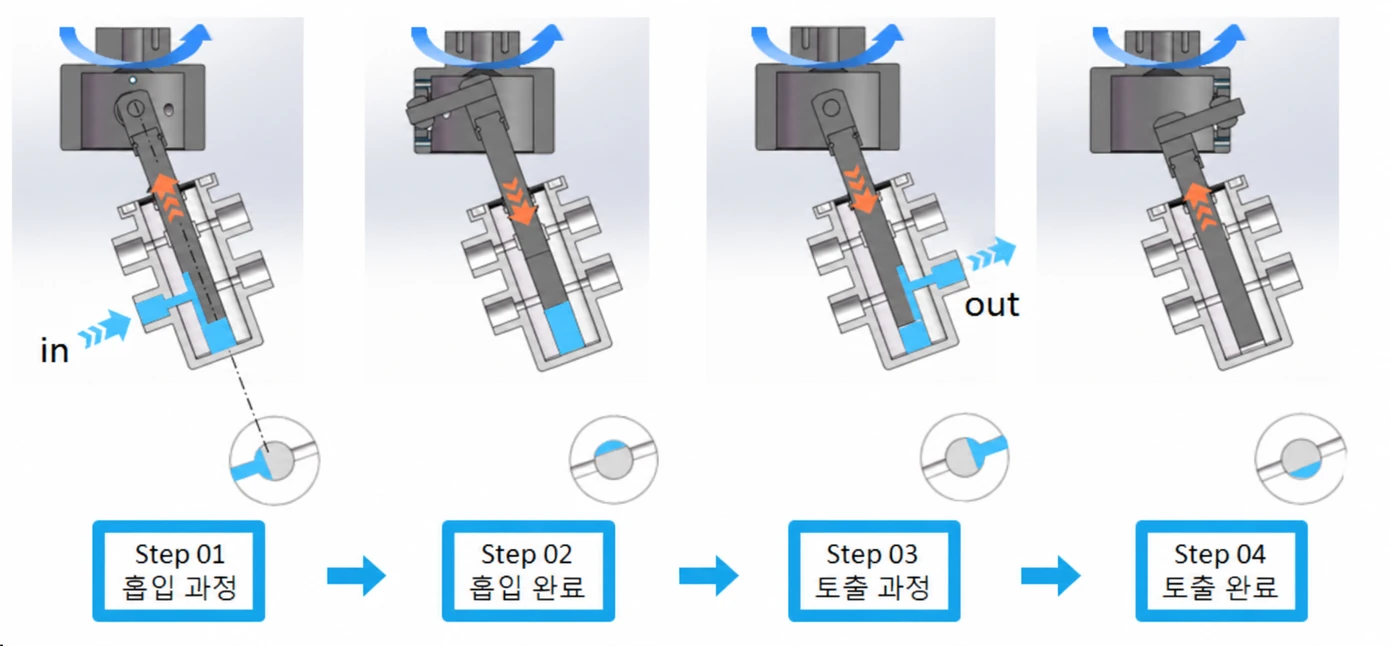

세라믹 피스톤은 회전하면서 축 방향으로 왕복합니다. 회전 운동은 계량 챔버를 흡입구와 토출구에 번갈아 맞추고, 축 방향 운동은 챔버 체적을 변화시킵니다. 두 운동이 필요한 위상 관계를 유지하면 펌프는 흡입과 토출 사이클을 반복합니다.

포트 형상, 운동 위상 및 변위량 조절 방식은 펌프 헤드 설계에 따라 달라집니다. 이 사이클은 원리를 이해하는 데 도움이 되지만, 모델 사양서와 실제 시스템 시험이 선정의 기준입니다.

021회전당 변위량, 1회 주입량 및 평균 유량의 차이

무밸브 정량펌프의 변위량은 일반적으로 μL/rev로 표시하며, 현재 설정에서 한 번의 완전한 회전 사이클 동안 토출되는 명목 체적을 뜻합니다. 1회 주입량은 회전 수에도 좌우되고, 평균 유량은 회전 속도에도 좌우됩니다. 세 값은 서로 다른 파라미터입니다.

03무밸브 구조의 장점과 한계

무밸브 구조가 자동으로 무맥동, 공회전 가능, 막힘 방지 또는 모든 점도와 배압에 적합함을 의미하지는 않습니다. 불안정한 흡입 공급, 기포, 토출 저항, 침전물 및 부적절한 세정 방법은 토출 안정성과 수명에 영향을 줄 수 있습니다.

04무밸브 정량펌프는 어디에 사용합니까?

05무밸브 정량펌프 선정 방법

1. 먼저 작업을 정의하십시오. 1회 정량 주입, 적정, 충전, 연속 공급 또는 두 액체의 비례 공급인지 구분합니다.
2. 목표 1회 주입량, 허용 시간, 일일 사이클 수 및 허용 오차를 정한 다음 필요한 변위량, 회전 수 및 속도를 계산합니다.
3. 유체명, 농도, 점도, 입자 또는 결정화 위험, 작동 온도, 세정액 및 정지 시간을 기록합니다.
4. 저장 용기의 액면, 흡입 높이, 배관 길이와 내경, 그리고 필터, 니들, 믹서 등에서 발생하는 토출 저항을 기록합니다.
5. 접액 재질, 작동 및 세정 포트, 설치 방향, 모터와 제어 방식을 확인하고 표시된 구성과 프로젝트별 옵션을 구분합니다.
6. 양산 조건을 확정하기 전에 실제 유로에서 1회 토출량, 반복성, 시간, 기포, 누설 및 세정 후 회복 상태를 측정합니다.

06설치, 시운전 및 유지보수 확인 사항

1. 주입 정확도를 평가하기 전에 흡입 튜브와 펌프 챔버의 공기를 제거하여 기포 체적을 펌프 오차로 오인하지 않도록 합니다.
2. 안정적인 흡입 공급을 유지하고, 흡입구 압력 강하를 크게 만드는 과도한 흡입 높이, 길고 가는 튜브 또는 막힌 필터를 피합니다.
3. 내압 값을 허용 연속 운전 배압으로 간주하지 마십시오. 사양의 정의와 실제 유로 시험을 기준으로 작동점을 확인합니다.
4. 결정화되거나 침전물이 생기거나 자주 교체되는 유체에는 정지 후 플러싱, 세정액 호환성 및 폐액 처리 절차를 정합니다.
5. 검증 결과를 재현할 수 있도록 유체, 온도, 변위량 설정, 속도, 배압, 사이클 수 및 측정 방법을 기록합니다.

07제품 및 추가 선정 가이드

1. 무밸브 정량펌프 제품 보기
2. RPL 단일 헤드 선정 가이드 보기

08무밸브 정량펌프 자주 묻는 질문
