¿Bastan 100 kPa? Cómo decidir si el circuito necesita una microbomba de diafragma de 600 kPa

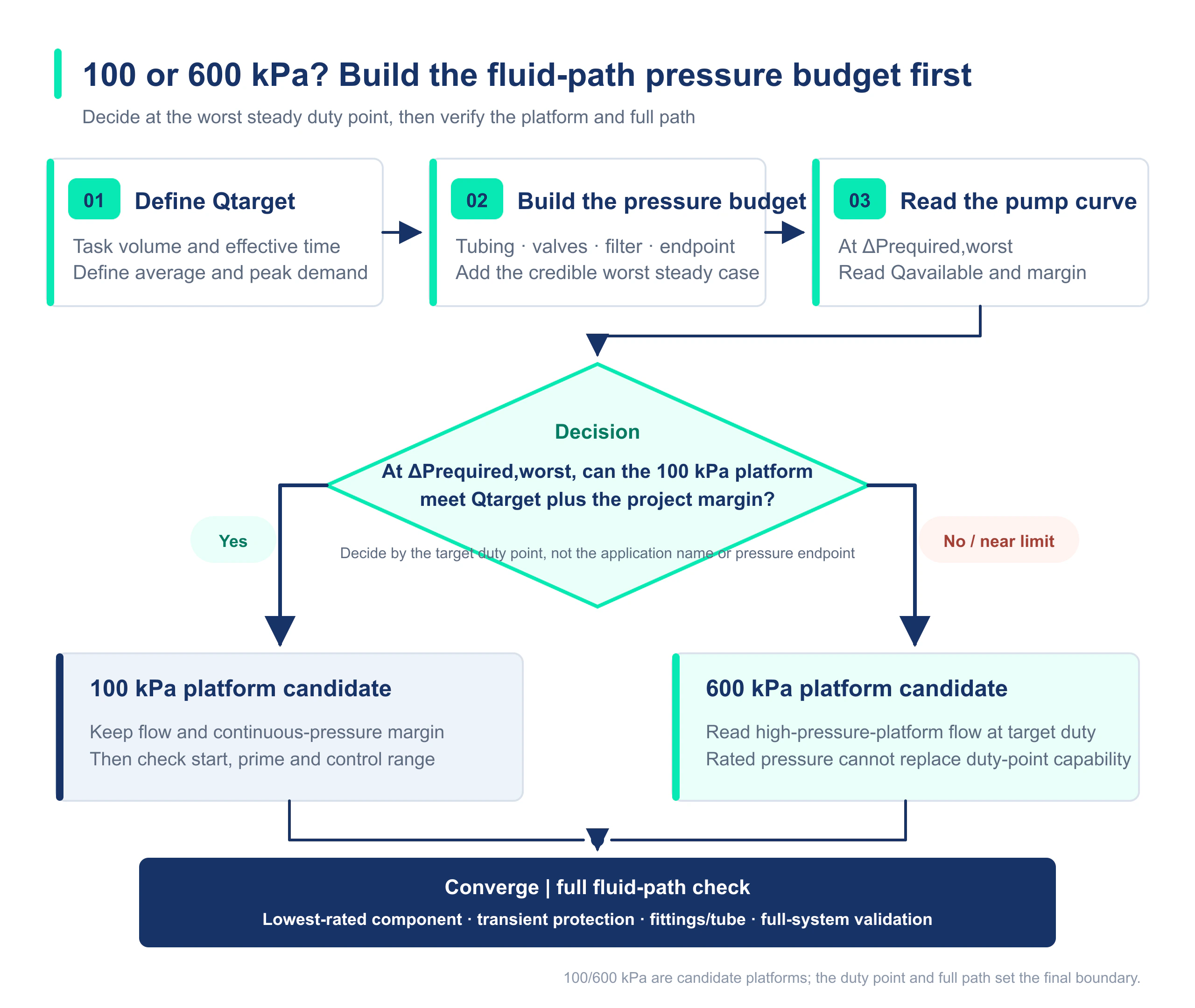

100 y 600 kPa no equivalen a una versión normal y otra simplemente mejorada. Primero debe calcularse el presupuesto de presión de todo el circuito al caudal objetivo y después leerse la curva de la bomba candidata. Una plataforma de mayor presión solo aporta valor cuando el circuito presenta una contrapresión real que la justifica.
La presión nominal de una bomba no puede determinarse mediante nombres de aplicaciones como "limpieza", "muestreo" y "entrega con aguja". La misma aplicación puede caer en rangos de trabajo completamente diferentes debido a diferentes caudales, diámetros de tubería, condiciones del filtro, tamaños de aguja o presiones de la cámara final.
El punto de partida para la selección debe ser el caudal objetivo Q objetivo y la diferencia de presión en estado estacionario más desfavorable entre la entrada y la salida de la bomba a ese caudal. Los transitorios como el arranque y la conmutación de válvulas deben verificarse individualmente como límites de protección, en lugar de utilizar una vaga "contrapresión del sistema" para reemplazar la condición operativa completa.
1. Para determinar el nivel de presión, primero se debe indicar el caudal objetivo.
La caída de presión hidráulica cambia con el caudal. La misma tubería tiene diferentes requisitos de presión a 100 mL/min y 300 mL/min; La misma aguja también cambiará la caída de presión después de que cambie la viscosidad del medio. Por lo tanto, "este equipo requiere aproximadamente 100 kPa" no es una condición de selección completa si no existe un caudal correspondiente.
ΔPrequired(Qtarget) = Pout(Qtarget) − Pin(Qtarget)El presupuesto de presión debe corresponder al caudal objetivo. La presión más adversa en estado estacionario y los límites transitorios, como el arranque, el cambio de válvula o el bloqueo, deben registrarse por separado.
2. Enumere todos los elementos de consumo de presión.
| término de presión | Fuentes típicas | ¿Por qué no se puede omitir? |
|---|---|---|
| pérdida del lado de succión | Tubo de succión, válvula de entrada, filtro, nivel de líquido bajo | Afecta la presión absoluta de entrada y el reabastecimiento de fluido de la cámara de la bomba. |
| Pérdida en tubería recta del lado de descarga | Tubos finos, tubos largos, mayor viscosidad. | Aumenta a medida que aumenta el caudal objetivo |
| pérdida local | Accesorios, codos, válvulas, celdas de flujo. | El diámetro interno puede convertirse en el punto más estrecho. |
| Caída de presión del filtro | Nuevas piezas llegando al final de su vida útil | Puede aumentar significativamente a largo plazo |
| resistencia terminal | Aguja, boquilla, cámara de presión positiva. | A menudo se convierten en la principal fuente de contrapresión alta. |
| presión estática y transitoria | Diferencia de altura, conmutación de válvulas, bloqueo, arranque y parada. | La presión estática entra en el presupuesto de estado estacionario; Los transitorios se utilizan para comprobar los límites de protección. |
3. ¿Qué circuitos de líquido tienen más probabilidades de caer en el rango de presión más bajo?
Las siguientes características generalmente significan un requisito de presión relativamente baja, pero aún requieren cálculos y pruebas: líneas cortas, diámetros internos grandes, menos válvulas, salidas abiertas, baja viscosidad del medio, sin filtros de alta resistencia o agujas finas, y el nivel del depósito no crea una presión negativa de succión significativa.
Las presiones nominales públicas de las bombas de diafragma para líquidos ordinarias FOREACH DPL30 y DPL60 son ambas de 100 kPa, y los niveles de caudal sin carga correspondientes son de 300 mL/min y 600 mL/min respectivamente. Para lo que son adecuados no es un nombre industrial fijo, sino un recorrido de líquido cuyo punto de operación objetivo puede caer dentro de la curva controlada y el rango de condiciones de operación permitidas.
4. ¿Qué estructuras tienen más probabilidades de entrar en el rango de contrapresión alta?
- Agujas finas, capilares, microboquillas o celdas de flujo estrecho.
- Tubería dura de larga distancia y diámetro interior pequeño o reducción repentina del diámetro en varias etapas.
- Filtros de alta precisión, especialmente cuando la caída de presión aumenta al final de su vida.
- Entregar líquido a una cavidad que ya tiene presión positiva.
- Se requiere un lavado rápido o una pulverización a alta velocidad en poco tiempo.
- Se conectan en serie varias válvulas, juntas y sensores y se acumulan pérdidas locales.
La bomba de diafragma para líquidos de alta presión FOREACH DPL30H publica un caudal sin carga de 300 mL/min y una presión nominal de 600 kPa. Esos dos valores no pertenecen al mismo punto de funcionamiento; para saber qué caudal queda a una contrapresión elevada debe consultarse una versión vigente de la curva caudal-presión.
5. Tres escenarios ilustrativos: por qué no basta con mirar la presión total estimada
| Escenarios ilustrativos (no proceden de casos de clientes) | Caudal objetivo | Demanda de presión en estado estacionario menos adversa | sentencia preliminar |
|---|---|---|---|
| Tubería corta, salida abierta, pocas válvulas. | 180 mL/min | Alrededor de 40 kPa | Puede haber margen para la meseta de presión más baja, continúe leyendo la curva |
| Aguja fina, filtro, cámara de presión positiva. | 250 mL/min | Aproximadamente 95 kPa | Cerca del límite de 100 kPa, no podemos simplemente mirar el valor nominal |
| Aguja fina, tubo largo, extremo de alta presión. | 220 mL/min | Aproximadamente 180 kPa | Una plataforma común de 100 kPa generalmente no debería ser una candidata directa. |
Los 95 kPa en la ilustración no significan que "una bomba de 100 kPa definitivamente servirá". Si 100 kPa es la presión nominal de la bomba candidata, el punto objetivo está cerca del límite y también se deben verificar el caudal, la carga del filtro, la temperatura del medio, la dispersión de la muestra y el margen de diseño en este punto; Los picos de arranque o conmutación de válvulas ingresan a una verificación de protección transitoria independiente.
6. Las bombas de alta presión no son automáticamente mejores que las de baja presión
Si el circuito de líquido no requiere una contrapresión alta, la selección directa de una plataforma de 600 kPa puede aumentar las limitaciones en los métodos de conexión, los límites de material y temperatura, el suministro de energía, la estrategia de control, el espacio de instalación y el costo. Tomando como ejemplo la información pública de FOREACH, la altura autocebante del DPL30 es 6 mH₂O, el límite superior de temperatura media es +80 ℃; la altura autocebante del DPL30H es 3 mH₂O, el límite superior de temperatura media es +40 ℃ y utiliza una conexión de casquillo de tubo duro de 6×4 mm.
Por tanto, una presión mayor no es una mejora universal, sino otro conjunto de límites para circuitos de alta resistencia. Una plataforma de alta presión sólo es una opción eficaz cuando coinciden el punto de funcionamiento objetivo, el fluido, las condiciones de entrada y el régimen de servicio.
7. Cuatro condiciones antes de la liberación final
- Se han calculado o medido los requisitos de presión normales en estado estacionario y en el peor de los casos en estado estacionario al caudal objetivo.
- La curva de la bomba controlada muestra que las condiciones operativas de estado estable más adversas aún cumplen con el caudal objetivo y mantienen los márgenes de presión y flujo definidos por el proyecto.
- Se han comprobado las presiones de trabajo admisibles de tuberías, juntas, válvulas, filtros, sensores y cámaras; Los datos de presión de prueba o resistencia a la presión no reemplazan la presión de trabajo permitida.
- Se ha verificado el equipo completo en cuanto a arranque, estado estable, conmutación de válvulas, protección de bloqueo, fugas y operación a largo plazo.
Datos del sitio FOREACH y límites de evidencia
FOREACH: Guía de selección de bomba de diafragma para líquidos de alta presión DPL30H
FOREACH: Guía de selección de bombas de diafragma para líquidos DPL30
FOREACH: Guía de selección de bomba de diafragma para líquidos DPL60
Preguntas frecuentes | ¿Cómo elegir entre microbombas de diafragma de 100 kPa y 600 kPa?
El sistema estima una contrapresión de 80 kPa. ¿Es suficiente una bomba de 100 kPa?
No se puede juzgar basándose sólo en dos números. Se debe confirmar el caudal objetivo correspondiente a 80 kPa y si es el estado estacionario más desfavorable, y el caudal y el margen en este punto se deben leer en la curva de la bomba controlada.
¿Se pueden solucionar todas las deficiencias de flujo utilizando una bomba de 600 kPa?
No. Si el problema procede de una entrada de aire en aspiración, una válvula defectuosa, alimentación insuficiente, viscosidad elevada o reposición insuficiente en la entrada, una plataforma de alta presión puede no resolverlo y además introducir nuevas restricciones en el sistema.
¿Una aguja fina requiere necesariamente 600 kPa?
No necesariamente. Los requisitos de presión dependen del diámetro interno de la aguja, la longitud efectiva, el caudal objetivo, la viscosidad del medio y la presión terminal y deben juzgarse utilizando los datos de caída de presión del proveedor, cálculos o mediciones reales.
¿Por qué una bomba de 100 kPa aún no puede suministrar un caudal sin carga a 100 kPa?
El caudal sin carga y la presión nominal suelen ser puntos finales de rendimiento diferentes. A medida que aumenta la diferencia de presión a través de la bomba, el caudal generalmente disminuye y el caudal correspondiente a la presión objetivo debe leerse en la curva.
¿Por qué debemos comprobar la presión mínima de trabajo permitida de todo el circuito hidráulico?
La presión de trabajo permitida del sistema está determinada por la presión de trabajo más baja permitida de todos los componentes que soportan presión. La presión de prueba o presión de prueba se utiliza para diferentes propósitos de verificación y no puede reemplazar la presión de trabajo permitida de mangueras, accesorios, válvulas, filtros y cámaras.
