Raccords filetés vers cannelure pour tubes d’instruments

Les raccords filetés vers cannelure FOREACH, également décrits comme raccords à embout cannelé et extrémité filetée, relient les ports filetés aux tubes souples dans les équipements IVD, de sciences de la vie, d’automatisation de laboratoire et d’analyse. Ils raccordent pompes, vannes, collecteurs et autres composants filetés dans les circuits de réactifs, lavage, circulation et vidange. Les versions droites, coudées et orientables s’adaptent à la direction du port, à l’espace du boîtier et aux transitions entre tubes rigides et souples. Les versions à filetage femelle peuvent recevoir un raccord pour tube rigide compatible afin d’assurer cette transition.

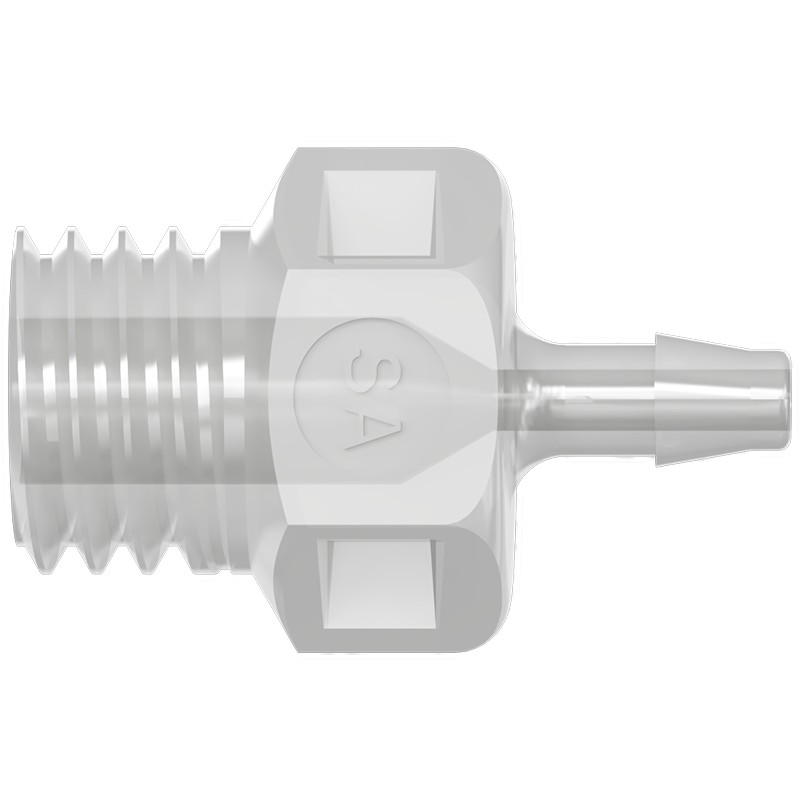

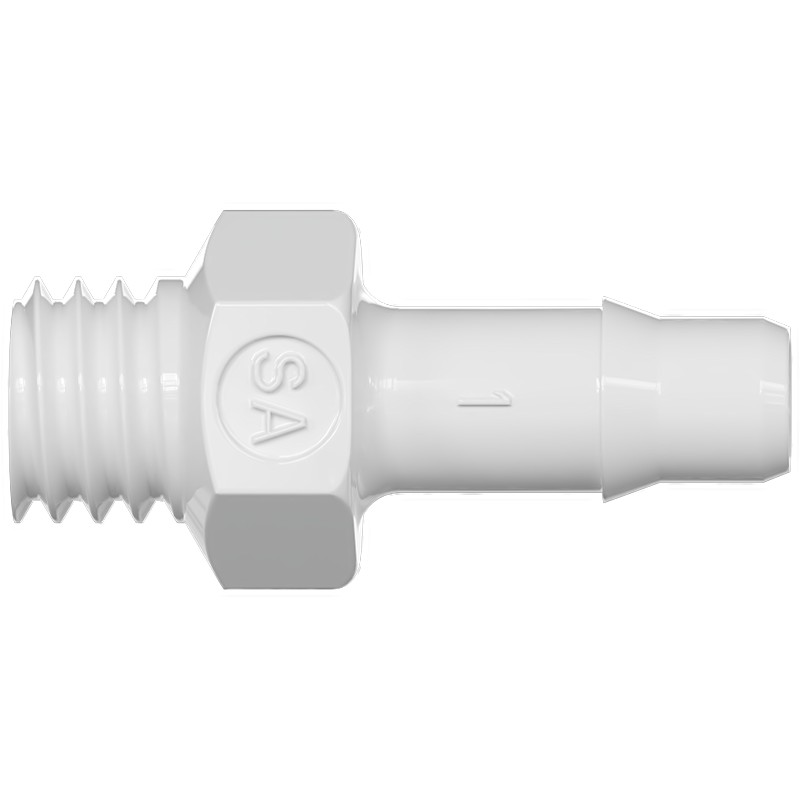

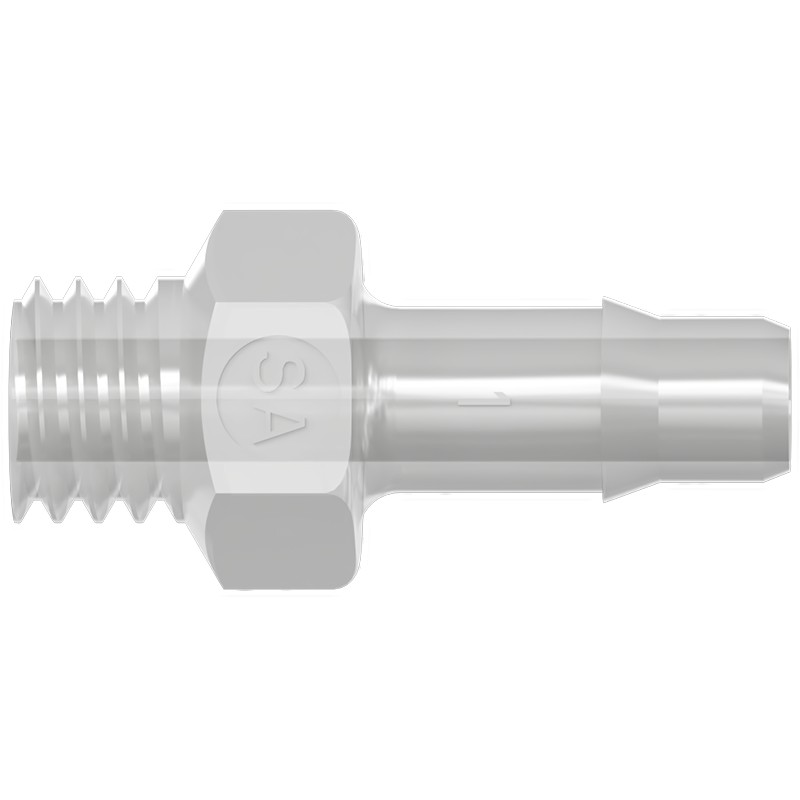

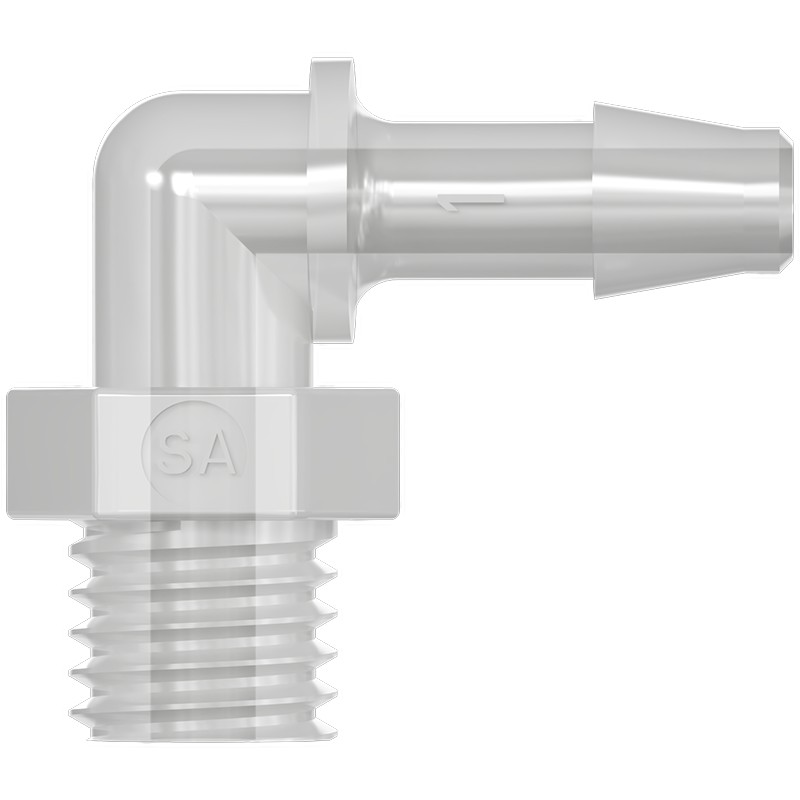

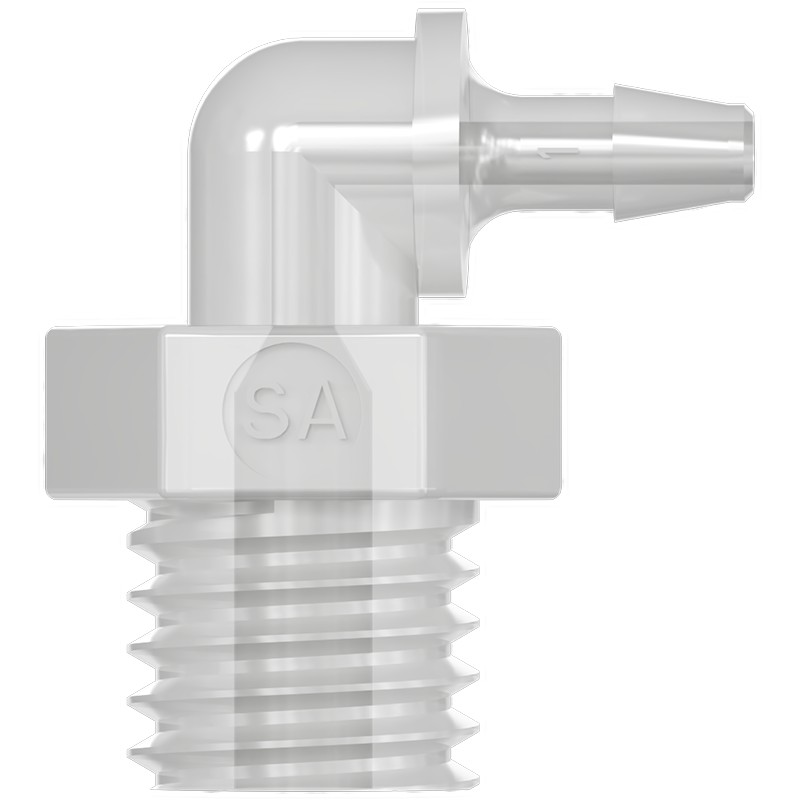

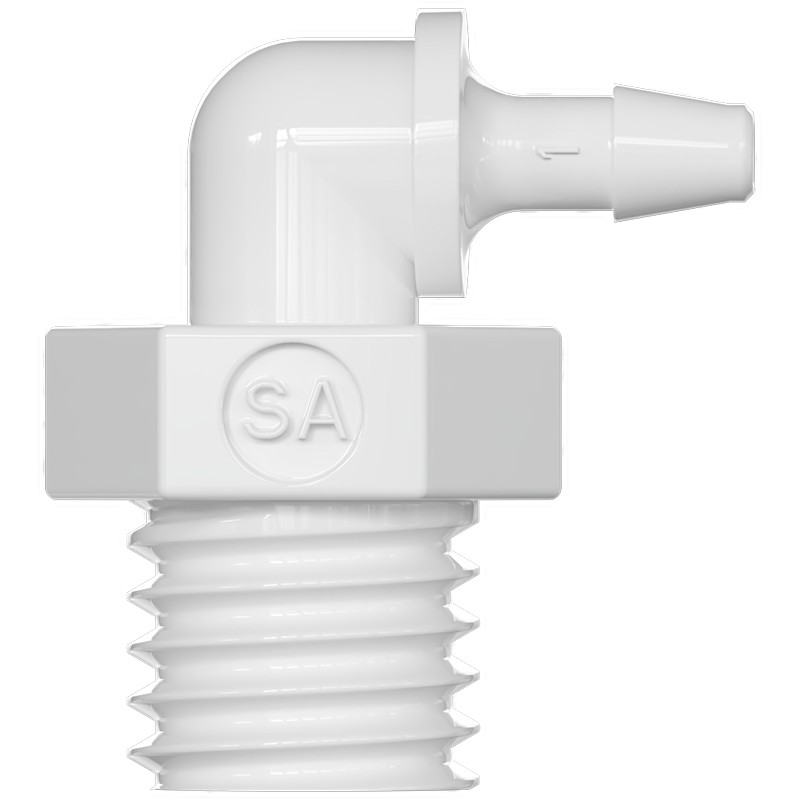

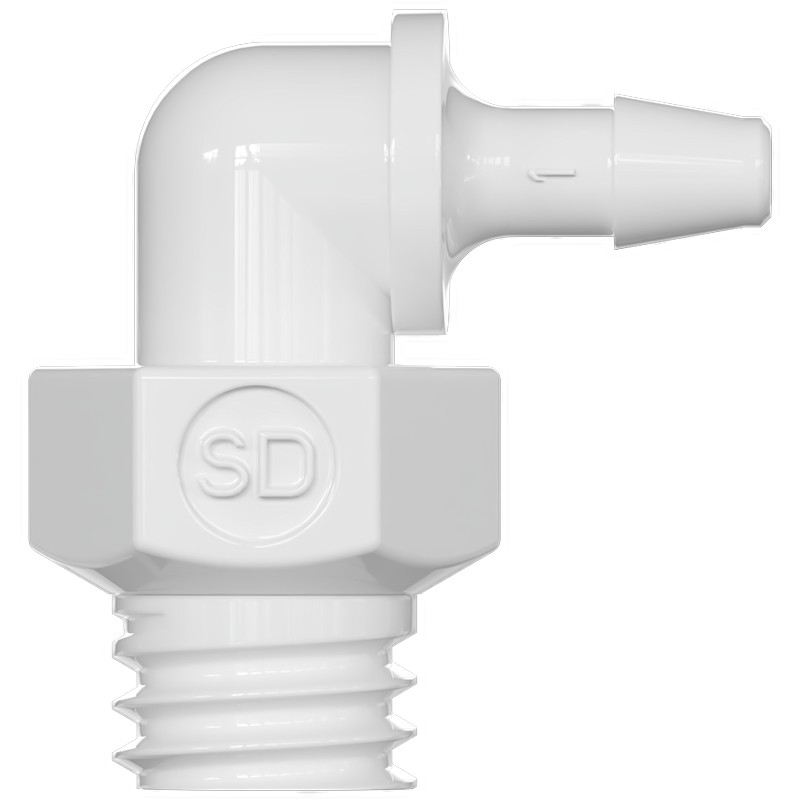

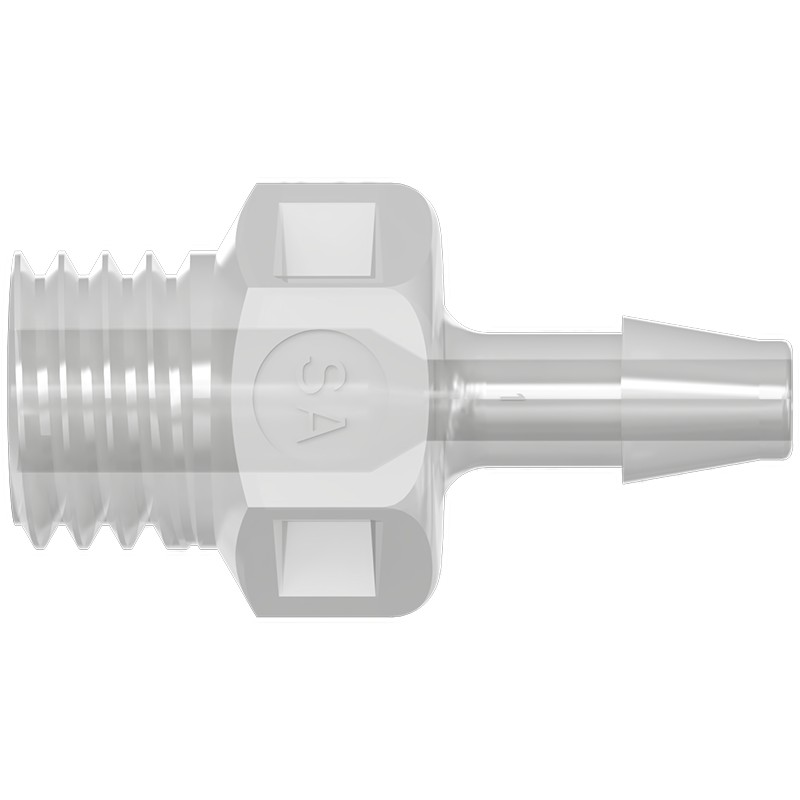

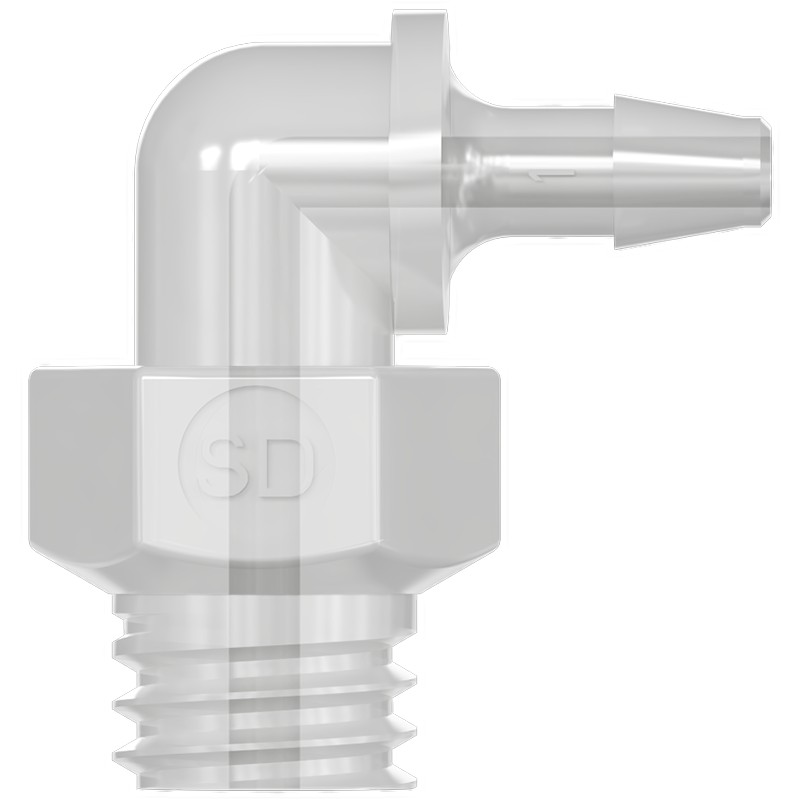

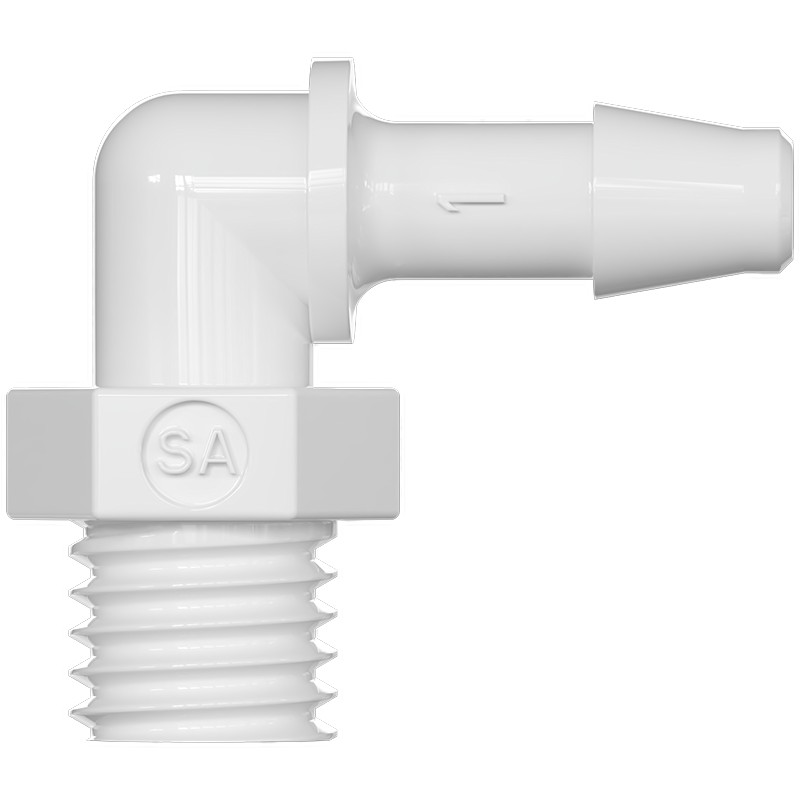

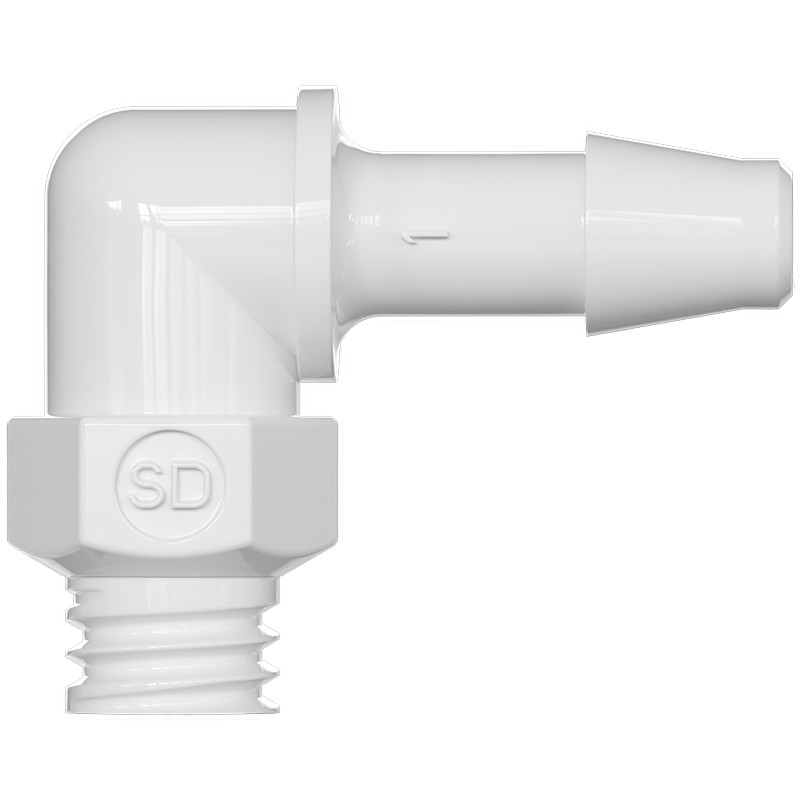

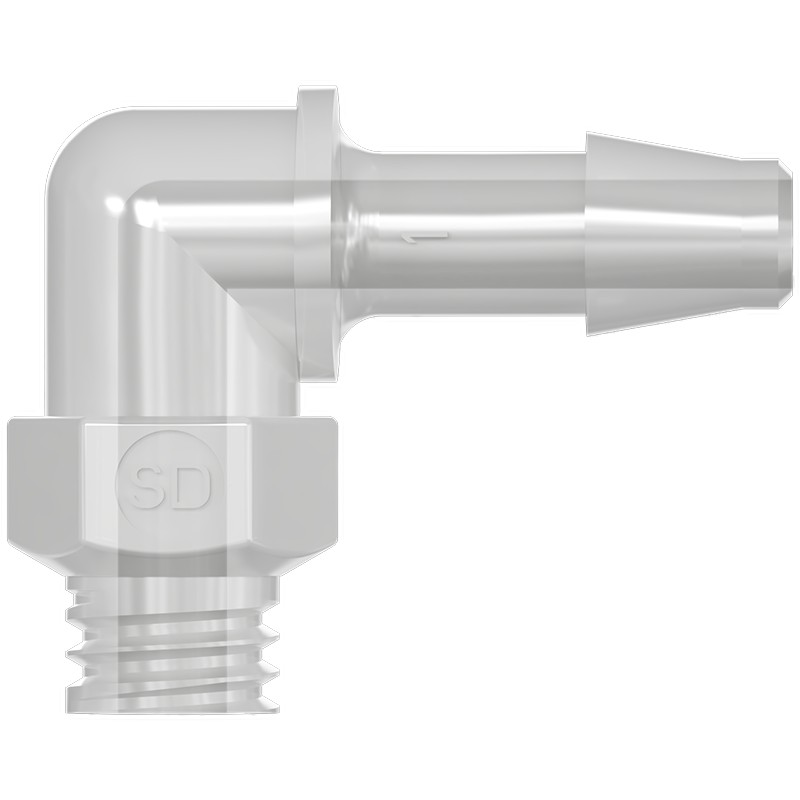

La gamme comprend les SA à étanchéité sur filetage, les SB à étanchéité en fond de port et les SC à filetage femelle et embout cannelé. Les SA classiques assurent le joint au niveau de la liaison filetée ; les SB portent contre le fond du port correspondant ; les SC reçoivent un raccord compatible côté femelle et un tube souple côté cannelé. Selon le modèle, les filetages incluent M6×1, 1/4-28 UNF, 10-32 UNF, 1/8-27 NPT, 1/4-18 NPT et G1/8. Les embouts conviennent aux tubes de diamètre intérieur 1,6 ; 2,4 ; 3,2 ; 4,8 et 6,4 mm. Les corps sont notamment en PP, PA, POM et PVDF ; certains modèles existent en PEEK ou avec joint torique. Les versions droites suivent l’axe du port, les coudes modifient la direction et les modèles orientables facilitent le réglage du tube pendant le montage.

Les raccordements fileté et cannelé déterminent ensemble l’étanchéité et la tenue en pression. Le filetage, la portée de joint et le joint doivent correspondre au port ; tout produit d’étanchéité complémentaire doit respecter les instructions de montage. Choisir l’embout selon le diamètre intérieur, l’épaisseur, la dureté et la pression de service du tube. Les modèles orientables facilitent le cheminement ; laisser de l’espace pour le serrage et la courbure du tube. Les matériaux du raccord, du tube et des joints doivent convenir aux fluides de procédé et de nettoyage ainsi qu’à la température de service. Appliquer un couple adapté au matériau et au dessin du raccord, sans serrage excessif ni effort latéral susceptible d’endommager les filetages plastiques ou les surfaces d’étanchéité.
