소형 다이어프램 펌프의 정격 작동 압력, 최대 토출 압력, 내압 및 파열 압력은 어떻게 다를까요?

소형 다이어프램 펌프 자료에는 Rated Pressure, Max. Pressure, Output Pressure, Proof Pressure, Pressure Test 및 Burst Pressure가 자주 등장합니다. 일부 자료는 이들을 모두 압력, 최대 압력 또는 내압으로 묶어 표기하므로 성격이 다른 데이터를 한 열에서 비교하기 쉽습니다.

압력 사양을 선정에 사용할 수 있는지는 숫자만으로 판단할 수 없습니다. 최소한 시험 유체, 온도, 입구 압력, 해당 유량, 지속 시간, 듀티 사이클 및 합격 기준을 확인해야 합니다. 모두 600 kPa라고 적혀 있어도 이 조건이 다르면 같은 성능으로 볼 수 없습니다.

1. 같은 600 kPa가 완전히 다른 의미를 가질 수 있는 이유

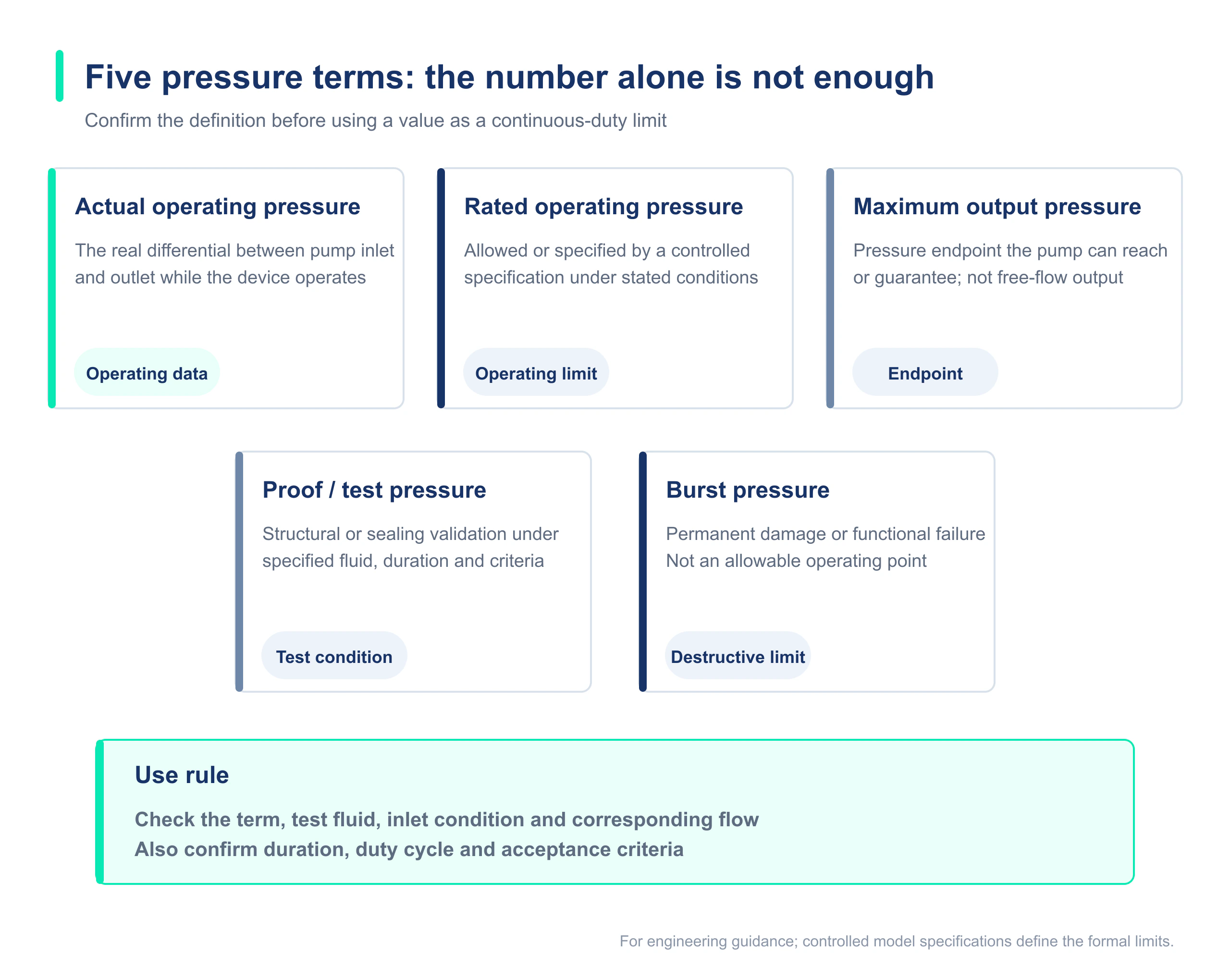

실제 작동 압력은 운전 중 펌프가 극복해야 하는 차압을 말합니다. 정격 작동 압력은 정해진 조건에서 관리 사양서가 허용하거나 규정한 작동 범위를 말합니다. 최대 토출 압력은 보통 성능 종점을 나타내며, 내압 시험 압력과 파열 압력은 각각 구조 경계와 파괴 경계를 검증합니다. 이 용어들이 답하는 질문은 서로 다릅니다.

2. 다섯 가지 일반 용어가 각각 답하는 질문

3. 압력 숫자 하나만으로 작동 능력을 나타낼 수 없는 이유

FOREACH DPL30H 고압 액체 다이어프램 펌프를 예로 들면 웹사이트는 정격 압력 600 kPa를 제시합니다. 이 값은 해당 유량, 유체, 입구 조건, 온도, 듀티 사이클 및 전체 유량-압력 곡선과 함께 해석해야 합니다. 내압, 파열 압력 또는 임의 조건의 연속 이송 능력으로 자동 확대할 수 없습니다.

자료에 Rated Pressure, Max. Pressure, Output Pressure, Pressure Test 또는 Burst Pressure가 있으면 먼저 필드 정의를 확인한 뒤 시험 조건과 합격 기준을 검토하십시오. 값이 같다는 것은 단위 변환 후 숫자가 같다는 뜻일 뿐 엔지니어링 경계가 같다는 뜻이 아닙니다.

4. 압력 사양을 검토할 때 최소 아홉 가지를 확인하십시오

1. 관리 사양서에 있는 해당 용어의 공식 정의.
2. 시험 유체가 물, 기체 또는 다른 액체인지 여부.
3. 유체 온도와 주변 온도.
4. 펌프 입구가 대기압, 음압 또는 양압인지 여부.
5. 해당 압력에 대응하는 유량과 전체 유량-압력 곡선 유무.
6. 시험이 정상 상태인지 순간 상태인지와 지속 시간.
7. 듀티 사이클이 연속, 간헐 또는 단시간 데드헤드만 허용하는지 여부.
8. 합격 기준이 계속 이송, 무누설, 무변형 또는 무파열 중 무엇인지.
9. 샘플 수, 전원, 튜브 및 연결 방식이 프로젝트 조건과 같은지 여부.

5. 사양서가 명확하지 않을 때 오용을 피하는 방법

공개 페이지에 압력 숫자 하나만 있다면 먼저 '확인 대기 사양'으로 표시하십시오. 임의로 정격 압력, 내압 또는 파열 압력으로 분류하지 마십시오. 프로젝트 사양표에 관리 사양서 원문을 보존하고 용어 정의, 해당 유량, 지속 시간, 듀티 사이클 및 합격 기준 필드를 추가하십시오.

FOREACH 콘텐츠에도 동일한 원칙을 적용합니다. 관리 사양서가 정격 압력을 공개하면 정격 압력으로 설명하고, 공개하지 않은 내압과 파열 값은 구조, 재질 또는 유사 사양으로 추정하지 않습니다. 웹페이지는 선정 방법을 설명할 수 있지만 제품 승인 문서를 대체할 수 없습니다.
