소형 다이어프램 펌프에는 흡입관 저항과 토출관 저항 중 어느 쪽이 더 큰 영향을 줄까요?
흡입 또는 토출 어느 쪽의 압력 손실도 소형 다이어프램 펌프가 부담하는 차압을 늘리며, 한쪽이 항상 더 중요하다는 보편적 규칙은 없습니다. 흡입 측은 최초 프라이밍, 챔버 충전, 공기 누설 민감도, 가스 방출 및 캐비테이션에 더 쉽게 영향을 줍니다. 토출 측은 주로 배압 상승, 유량 감소 및 막힘 상태로 나타납니다. 입구 절대압, 출구 압력과 유량을 같은 시간축에서 관찰하여 진단하십시오.

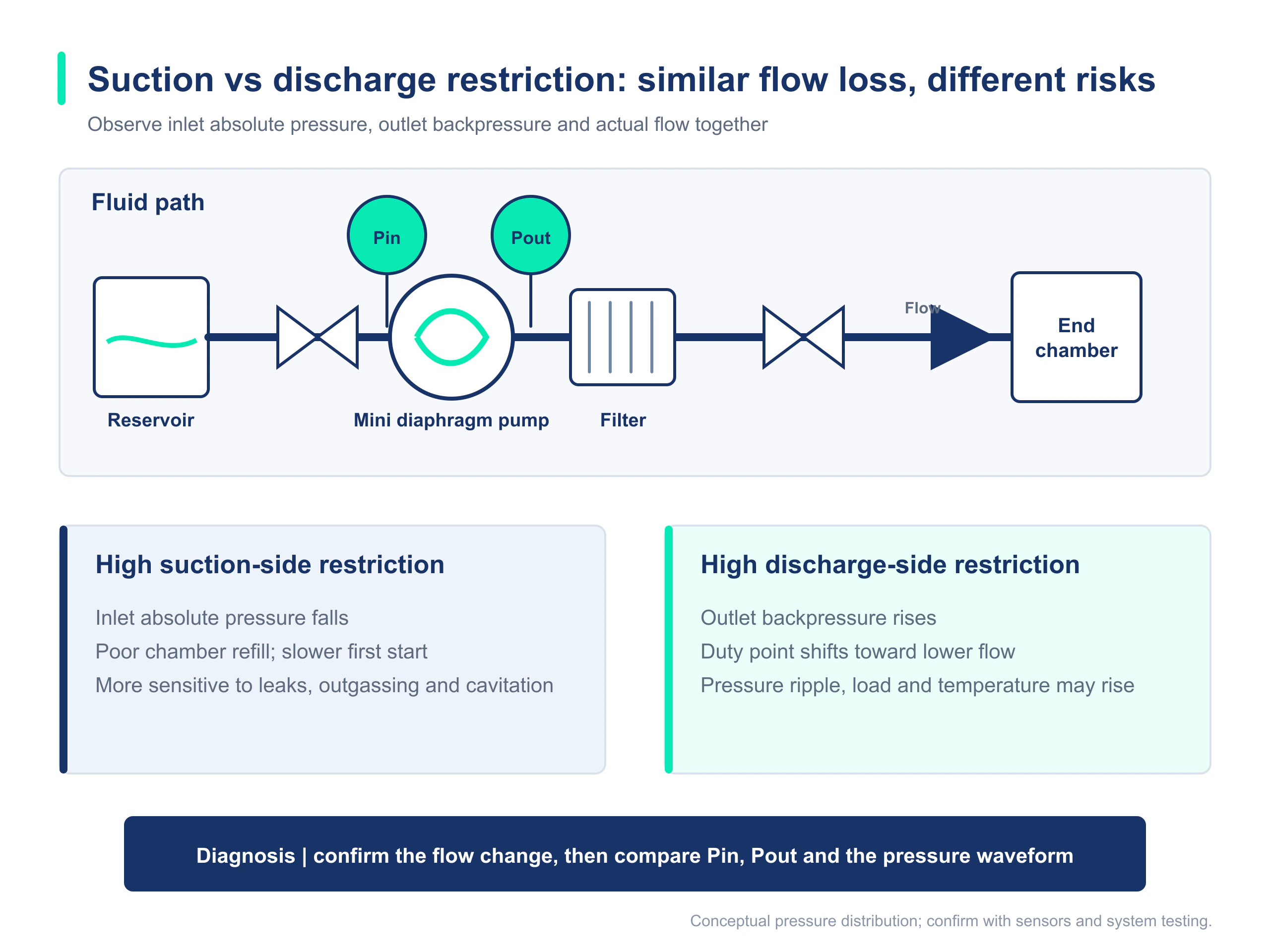

1. 양쪽 저항을 하나의 압력 관계식에 넣으십시오
ΔPpump = Pout - PinPin과 Pout은 동일한 압력 기준을 사용해야 합니다. 펌프 차압에는 게이지압 또는 절대압을 일관되게 사용할 수 있지만 캐비테이션 분석에는 입구 절대압을 별도로 확인해야 합니다.다른 조건이 모두 같은 근사 비교에서 펌프 상류의 20 kPa 추가 손실이나 하류의 20 kPa 추가 배압은 모두 작동점을 저유량 방향으로 이동시킬 수 있습니다. 흡입 측 손실은 펌프 입구와 챔버 내부의 국부 절대압도 낮추어 작은 공기 누설, 액면 저하 및 가스 방출의 영향을 키웁니다. 따라서 총차압만으로 고장 심각도를 판단할 수 없습니다.
| 비교 항목 | 흡입 측 저항 증가 | 토출 측 저항 증가 |
|---|---|---|
| 직접적인 압력 변화 | 입구 절대압이 낮아지고 음의 게이지압 크기가 증가 | 출구 게이지압 또는 절대압이 상승 |
| 일반적인 시동 거동 | 최초 프라이밍이 느려지고 안정적인 액주를 만들기 어려울 수 있음 | 보통 프라이밍은 가능하지만 토출이 느려짐 |
| 일반적인 운전 거동 | 기포, 유량 변동, 소음 및 액면 저하에 따른 악화 | 출구 압력 상승, 유량 감소 및 막힘 시 데드헤드 |
| 주요 추가 위험 | 공기 누설 민감도, 불완전한 챔버 충전, 가스 방출 또는 캐비테이션 | 모터와 구조 하중, 온도 상승 및 필터나 튜브의 압력 등급 |
| 핵심 측정 | 펌프 입구 가까이의 절대압과 파형 | 펌프 출구 가까이의 배압과 파형 |
2. 흡입 측 저항이 과도하면 프라이밍 실패가 더 쉽게 발생하는 이유
더 길거나 작은 내경의 흡입 튜브, 더 많은 굽힘 및 입구 밸브, 필터 또는 피팅의 큰 손실은 일반적으로 펌프 입구 절대압을 낮춥니다. 저장 용기 액면 저하나 흡입 높이 증가는 정압 효과를 더합니다. 최초 시동 때 배관에는 공기가 있고 펌프 챔버가 먼저 배기되어 액주를 만들어야 하므로 안정 운전 때보다 문제가 더 두드러지는 경우가 많습니다.
- 최초 프라이밍 시간이 크게 길어지고 미리 충전하거나 흡입 높이를 줄이면 일시적으로 회복됩니다.
- 입구 피팅에 작은 공기 누설이 있습니다. 액체가 밖으로 새지 않아도 펌프가 안정적인 액주를 만들지 못할 수 있습니다.
- 저장 용기 액면이 내려가면 유량이 줄거나 뜨겁고 휘발성이 있는 유체에서 운전이 덜 안정적입니다.
- 투명 튜브 구간에서 기포가 보이고 압력과 유량 맥동이 커지며 비정상 소음이 발생합니다.
Pin,abs = Patm + Pin,gauge게이지압 센서가 현지 대기압을 영점으로 사용할 때 적용되는 변환입니다. 음의 게이지압은 입구 절대압이 현지 대기압보다 낮다는 뜻입니다. 밀폐된 가압 공급원이나 다른 기준 조건에는 실제 압력 기준을 사용하십시오.Plocal,abs > Pvapor(T) + engineering margin국부 저압 영역의 기화를 방지하기 위한 필수 엔지니어링 제약을 나타냅니다. Pvapor는 실제 유체와 온도에 대응해야 합니다. 필요한 여유는 압력 맥동, 측정 위치, 배관 손실 및 검증 결과로 결정하십시오.3. 토출 측 저항이 과도하면 압력은 있지만 유량이 부족한 형태로 보이는 이유
토출 측의 작은 튜브, 밸브, 필터, 니들, 노즐 및 가압 챔버는 출구 배압을 높입니다. 배압이 상승하면 소형 다이어프램 펌프는 일반적으로 유량-압력 곡선을 따라 저유량 작동점으로 이동합니다. 운전 전류, 온도 상승, 압력 맥동과 구조 하중도 달라질 수 있습니다.
| 현장 증상 | 과도한 토출 저항을 뒷받침하는 근거 | 함께 배제할 항목 |
|---|---|---|
| 펌프는 정상 프라이밍되지만 토출이 느림 | 입구 압력은 기준과 비슷하지만 출구 배압이 크게 상승 | 유체 점도, 펌프 단자 전압 및 유량계 오차 |
| 필터를 일정 시간 사용한 뒤 유량 감소 | 필터 양단 차압이 시간에 따라 증가 | 입구 필터가 만드는 흡입 손실 |
| 밸브 전환 후 유량이 갑자기 변함 | 해당 밸브 위치에서 출구 압력도 동시에 변함 | 밸브 방향, 불완전 개방 또는 제어 타이밍 |
| 출구가 막히면 시스템이 데드헤드되거나 보호 기능 작동 | 출구 압력이 빠르게 상승하고 유량은 0에 접근 | 전체 유로의 정격 압력 및 안전한 압력 해제 조치 |
정격 압력은 연속 데드헤드 허가가 아니며 시스템 압력 적합성 평가를 대체하지 않습니다. 호스, 피팅, 밸브, 필터, 센서 및 챔버를 각각의 관리 등급과 대조하십시오. 제품 및 장비 엔지니어링 팀이 막힘 시 보호 로직과 허용 시간을 공동으로 확인해야 합니다.
4. 압력 근거와 증상을 결합하여 양쪽 고장을 구분하십시오
| 증상 | 입구 압력 특징 | 출구 압력 특징 | 우선 확인 항목 |
|---|---|---|---|
| 최초 프라이밍이 느리거나 실패 | 낮거나 비정상적으로 변동하는 입구 절대압 | 크게 상승하지 않을 수 있음 | 흡입 튜브, 액면, 피팅 공기 누설, 입구 밸브 및 입구 필터 |
| 프라이밍은 되었지만 유량이 낮음 | 기준과 비슷함 | 기준보다 높은 배압 | 토출 튜브, 필터, 밸브, 니들 및 하류 챔버 |
| 기포가 보이며 유량 변동 | 비정상 절대압 또는 파형 | 동시에 변동할 수 있음 | 가스 방출, 입구 공기 누설, 국부 기화, 밸브 요소 및 튜브 변형 |
| 정지 후 역류 또는 사이펀 | 액면 정압과 밀봉의 영향을 받음 | 비정상 잔압 해제 | 체크 밸브, 설치 높이, 사이펀 경로 및 누설 위험 |
| 두 압력 모두 기준에서 벗어남 | 입구 절대압 하락 | 출구 배압 상승 | 양쪽에 추가 저항이 있으므로 각 구간을 따로 우회 |
센서를 가능한 한 펌프 입구와 출구 가까이에 놓고 유량, 액면, 밸브 위치, 펌프 단자 전압 및 시간과 동기화하여 기록하십시오. 멀리 떨어진 하류 압력 측정값 하나는 센서와 펌프 사이의 마찰 및 국부 손실을 누락합니다. 안정화된 평균값만으로는 시동과 밸브 전환 순간을 놓칠 수 있습니다.
5. 필터를 펌프 상류와 하류 중 어디에 둘까요? 목적과 경계로 결정하십시오
필터 위치를 '고저항 부품은 항상 토출 측에 둔다'는 규칙으로 단순화할 수 없습니다. 먼저 여과 목적, 입자 발생 위치, 펌프의 입자 허용도, 필터 매체의 허용 양압과 음압, 막힘 후 최악 차압 및 시스템이 펌프와 하류 부품 중 무엇을 보호해야 하는지 정의하십시오.
| 배치 | 가능한 목적 | 검증해야 할 경계 |
|---|---|---|
| 입구 여과 | 상류 입자가 펌프로 들어가는 것을 막아 밸브 요소와 펌프 챔버 보호 | 로딩 후 입구 절대압, 최초 프라이밍, 자흡 시간, 공기 누설 위험 및 필터 매체의 붕괴 저항 |
| 출구 여과 | 하류 부품 보호 또는 펌프 후단의 미세 여과 | 추가 배압, 막힘 시 최대 차압, 필터 하우징 압력 등급, 펌프 작동점 및 과압 보호 |
| 입구 거친 필터와 출구 미세 필터 | 상류 입자 위험과 하류 청정도 요구를 모두 처리 | 두 필터의 수명 말기 합산 차압과 유지보수 전략 |
| 범용 필터 없음 | 유체가 깨끗하고 시스템에 다른 오염 관리 수단이 있음 | 펌프와 하류 부품의 입자 허용도를 관리 문서로 확인해야 함 |
6. 유로 배치 및 검증의 실무 순서
- 액체 공급원에서 말단까지 전체 경로를 그리고 높이 차, 튜브 내경과 길이, 밸브, 피팅, 필터 및 최소 유로를 표시하십시오.
- 불필요한 흡입 높이를 줄이기 위해 펌프를 가능한 한 액체 공급원 가까이에 두십시오. 입구 튜브는 짧고 충분한 크기로 하며 굽힘을 줄이고 확실하게 밀봉하십시오.
- 펌프 입구와 출구 가까이에 압력 측정 지점을 두십시오. 입구 측은 절대압을 기록하거나 신뢰할 수 있게 변환 가능한 압력 기준을 보존하십시오.
- 먼저 저저항 기준을 수립한 뒤 흡입 측과 토출 측 부품을 따로 추가하고 구간별 바이패스로 각 압력 강하를 확인하십시오.
- 최저 액면, 실제 유체 온도, 수명 말기 필터 로딩, 밸브 전환 및 최종 설치 방향에서 최악 조건을 재시험하십시오.
- 유량, 압력 파형, 펌프 단자 전압, 전류, 프라이밍 시간, 기포, 소음 및 온도 상승을 함께 기록하여 추적 가능한 합격 기록을 만드십시오.
작동점과 압력 곡선에 대한 자세한 내용은 다이어프램 펌프 유량-압력 곡선 읽는 법을 참조하십시오.
7. 제품 시험 또는 엔지니어링 확인이 필요한 결론
| 확인 항목 | 이 글만으로 결정할 수 없는 이유 | 권장 근거 |
|---|---|---|
| 허용 입구 절대압 및 자흡 경계 | 모델, 속도, 유체, 온도, 튜브 및 밸브 요소 상태의 영향을 받음 | 해당 모델의 관리 사양서와 실제 유로 시동 시험 |
| 캐비테이션 또는 가스 방출에 대한 안전 여유 | 한 입구 측정 지점으로 펌프 챔버의 최소 순간 압력을 완전히 나타낼 수 없음 | 압력 파형, 유체 증기압, 투명 튜브 관찰 및 내구 검증 |
| 최대 연속 출구 배압 | 정격 압력, 최대 압력 및 단시간 정지 한계는 서로 다른 개념임 | 제품 사양서와 온도 상승, 전류, 수명 및 보호 전략 시험 |
| 필터 설치 위치 | 여과 목적, 입자 위험, 펌프 허용도 및 필터 압력 능력에 따라 달라짐 | 위험 분석과 수명 말기 로딩까지의 전체 시스템 시험 |
| 고장 합격 기준 | 장비마다 프라이밍 시간, 유량 변동, 소음 및 정량 오차 요구가 다름 | 장비 요구사항, 검사 표준 및 시제품 통계 데이터 |
이 글은 고장 모드를 구분하는 방법을 제공하며 특정 펌프의 보장값을 제시하지 않습니다. 입구 압력, 배압, 필터 위치 및 허용 연속 조건은 해당 모델의 관리 문서와 대조하고 최종 유체 및 전체 유로에서 검증해야 합니다.
FAQ: 흡입 저항과 토출 배압에 관한 일반 질문
흡입 측 10 kPa 추가 손실과 토출 측 10 kPa는 정확히 같은 영향을 주나요?
총 펌프 차압에 대한 기여는 비슷할 수 있지만 고장 모드는 다릅니다. 흡입 측 손실은 입구 절대압도 낮추어 불완전한 챔버 충전, 공기 누설 민감도, 가스 방출 및 캐비테이션 위험을 높입니다. 토출 측 손실은 더 직접적으로 높은 배압과 낮은 유량으로 나타납니다.
필터는 펌프 앞과 뒤 중 어디에 설치해야 하나요?
여과 목적, 입자 발생원, 펌프의 입자 허용도 및 필터 허용 차압에 따라 달라집니다. 입구 여과는 로딩 상태의 입구 절대압과 최초 프라이밍을 검증해야 하고, 출구 여과는 로딩 상태의 배압, 필터 하우징 압력 능력 및 과압 보호를 검증해야 합니다. 보편적인 답은 없습니다.
펌프에서 소음이 나지만 액체가 나오지 않습니다. 어느 쪽을 먼저 확인해야 하나요?
먼저 액체 공급원, 액면, 입구 튜브, 피팅 공기 누설, 밸브 방향 및 최초 프라이밍을 확인하십시오. 그다음 출구 막힘이나 과도한 배압을 확인하십시오. 가장 빠른 구분 방법은 투명 튜브 구간의 기포를 관찰하면서 펌프 입구와 출구 가까이의 압력을 모두 측정하는 것입니다.
음의 입구 게이지압만으로 캐비테이션을 평가할 수 있나요?
아닙니다. 입구 압력을 절대압으로 변환하고 실제 온도에서 유체의 포화 증기압과 비교하십시오. 펌프 챔버의 국부 순간 저압, 압력 맥동 및 측정 지점과 챔버 사이의 손실도 고려해야 합니다. 실제 유체 시험으로 확인하십시오.
펌프를 액면 아래에 두는 것이 항상 더 좋은가요?
입구의 양의 정압은 일반적으로 챔버 충전에 도움이 되지만 무조건 좋은 것은 아닙니다. 사이펀, 정지 후 역류, 누설, 공급원 압력 변화 및 장비 안전 경계를 평가하고 펌프와 상류 부품의 허용 입구 압력을 확인하십시오.
출구 압력만 측정하여 유로 문제를 진단할 수 있나요?
아닙니다. 출구 압력은 흡입 손실, 공기 누설 또는 부족한 입구 절대압을 보여 주지 않습니다. 최소한 입구 압력, 출구 압력과 유량을 함께 측정하고 액면, 밸브 위치, 유체 온도 및 펌프 단자 전원을 기록하십시오.
