吸液管和排液管，哪一侧的阻力对微型隔膜泵影响更大？
吸入侧和排出侧的压力损失都会使微型隔膜泵承担更大压差，但不存在“永远是某一侧更重要”的通用答案。吸入侧更容易影响首次引液、泵腔补液、漏气敏感性、析气和气蚀；排出侧则更常表现为背压升高、流量下降和憋压。诊断时应把入口绝对压力、出口压力和流量放在同一时间轴上观察。

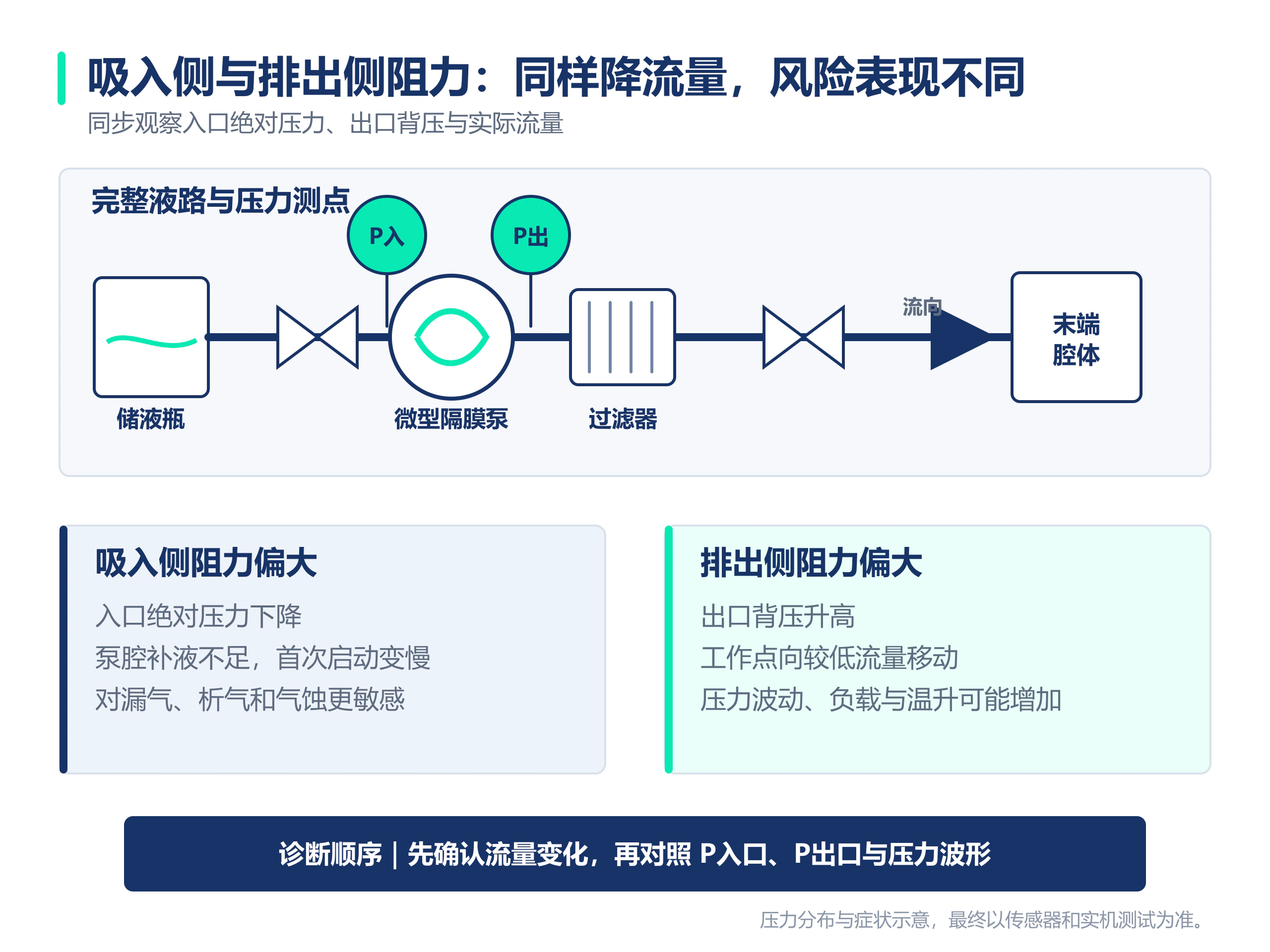

一、先把两侧阻力放进同一个压力关系
ΔPpump = Pout - PinPin和Pout必须采用一致的压力基准。从泵差压角度，可以统一使用表压或绝压；分析气蚀时必须单独使用入口绝对压力。在其他条件相同的近似比较中，泵前多出20 kPa压力损失，或泵后多出20 kPa背压，都可能让工作点向较低流量移动。但吸入侧损失还会降低泵入口和泵腔内的局部绝对压力，并放大微小漏气、液位下降和气体析出的影响，所以不能只按总差压判断故障严重程度。
| 比较维度 | 吸入侧阻力增加 | 排出侧阻力增加 |
|---|---|---|
| 直接压力变化 | 入口绝对压力降低、负表压绝对值增大 | 出口表压或绝对压力升高 |
| 常见启动表现 | 首次引液变慢，可能难以建立稳定液柱 | 通常仍能引液，但排出速度变慢 |
| 常见运行表现 | 气泡、流量波动、噪声、随液位下降而恶化 | 出口压力升高、流量下降、堵塞时憋压 |
| 主要附加风险 | 漏气敏感、泵腔补液不足、析气或气蚀 | 电机与结构负载、温升、过滤器或管路耐压 |
| 关键测量 | 靠近泵入口的绝对压力及其波形 | 靠近泵出口的背压及其波形 |
二、吸入侧阻力偏大时，为什么更容易“吸不上来”
吸入管越长、内径越小、弯折越多，或入口阀、过滤器和接头压降越大，泵入口绝对压力通常越低。储液液位降低或吸液高度增加时，还会叠加静压影响。首次启动时管内含有空气，泵腔需要先排气并建立液柱，因此问题往往比稳定运行时更明显。
- 首次启动时间明显变长，灌液或降低吸液高度后暂时恢复。
- 入口接头存在微小漏气，外部未必漏液，但泵难以建立稳定液柱。
- 流量随储液液位下降而降低，或在高温、易挥发介质下更不稳定。
- 透明管段可见气泡，压力与流量脉动加剧，并伴随异常噪声。
Pin,abs = Patm + Pin,gauge当表压传感器以当地大气压为零点时可作此换算；负表压会使入口绝对压力低于当地大气压。密闭加压液源或不同参考条件应按实际压力基准换算。Plocal,abs > Pvapor(T) + engineering margin这是避免液体在局部低压区汽化的必要工程约束表达。Pvapor必须对应实际介质与温度；所需余量应结合压力脉动、测点位置、管路损失和验证结果确定。三、排出侧阻力偏大时，为什么更像“有压力但流量不足”
排出侧的细管、阀、过滤器、针头、喷嘴和正压腔体会抬高出口背压。随着背压增加，微型隔膜泵通常沿自身流量—压力曲线移动到更低流量的工作点；同时，工作电流、温升、压力脉动和结构载荷也可能发生变化。
| 现场现象 | 支持排出侧阻力偏大的证据 | 还需排除 |
|---|---|---|
| 能正常引液但排出速度慢 | 入口压力接近基线，出口背压明显升高 | 介质黏度、泵端电压和流量计误差 |
| 过滤器使用一段时间后流量下降 | 滤芯前后压差随时间增大 | 入口过滤器造成的吸入损失 |
| 阀切换后流量突然变化 | 对应阀位下出口压力同步变化 | 阀方向、未完全开启或控制时序 |
| 末端堵塞时憋压或保护动作 | 出口压力快速上升而流量接近零 | 整条液路的额定耐压与安全释放措施 |
额定压力不是长期憋压许可，也不能代替系统耐压校核。软管、接头、阀、过滤器、传感器和腔体都应按各自受控额定值检查；堵塞工况下的保护逻辑与允许持续时间需要由产品和整机工程共同确认。
四、用压力与现象组合，区分两侧故障
| 现象 | 入口压力特征 | 出口压力特征 | 优先排查 |
|---|---|---|---|
| 首次启动慢或吸不上液 | 入口绝对压力偏低或波动异常 | 未必明显升高 | 吸入管、液位、接头漏气、入口阀和入口过滤器 |
| 已经吸液但流量偏低 | 接近基线 | 背压高于基线 | 排出管、过滤器、阀、针头和末端腔体 |
| 流量忽高忽低并有气泡 | 绝对压力或波形异常 | 可能同步波动 | 析气、入口漏气、局部汽化、阀片和软管形变 |
| 停机后回流或虹吸 | 受液位静压和密封影响 | 残压释放状态异常 | 止回阀、安装高度、虹吸路径和泄漏风险 |
| 两端压力都偏离基线 | 入口绝对压力下降 | 出口背压升高 | 两侧同时有新增阻力，需分段旁路 |
传感器应尽量靠近泵入口和出口，并与流量、液位、阀位、泵端电压和时间同步记录。只在远端末端测一个压力，会遗漏测点与泵之间的沿程和局部压降；只看稳定平均值，则可能遗漏启动和阀切换时的瞬态问题。
五、过滤器应放泵前还是泵后：必须按目的和边界决定
过滤器位置不能用“高阻元件一律放排出侧”概括。决定位置前，应先明确过滤目的、颗粒从哪里产生、泵对颗粒的容忍度、滤材允许正压或负压、堵塞后的最坏压差，以及系统是否需要保护泵或保护下游。
| 布置选择 | 可能适用的目的 | 必须验证的边界 |
|---|---|---|
| 入口过滤 | 阻止上游颗粒进入泵，保护阀片和泵腔 | 滤芯加载后的入口绝对压力、首次引液、自吸时间、漏气风险和滤材抗塌陷能力 |
| 出口过滤 | 保护下游器件或对泵后液体进行精细过滤 | 新增背压、堵塞时最大压差、滤壳耐压、泵工作点和过压保护 |
| 入口粗滤＋出口精滤 | 上游颗粒风险与下游洁净度要求同时存在 | 两只滤器在寿命末期的叠加压差与维护策略 |
| 不设置通用过滤器 | 介质洁净且系统另有污染控制 | 泵和下游元件的颗粒容限必须由受控资料确认 |
六、液路布置与验证的实用顺序
- 画出从液源到末端的完整液路，标出液位差、软管内径、长度、阀、接头、过滤器和最小通径。
- 让泵尽量靠近液源，减少不必要的吸液高度；入口软管保持短、通径充足、弯折少且密封可靠。
- 在泵入口与出口附近设置压力测点，入口侧记录绝对压力或保留可可靠换算的压力基准。
- 先建立低阻基线，再分别增加吸入侧和排出侧元件，通过分段旁路确认各自压降。
- 在最低液位、真实介质温度、滤芯寿命末期、阀切换和最终安装姿态下复测最不利工况。
- 同步记录流量、压力波形、泵端电压、电流、启动时间、气泡、噪声和温升，形成可追溯的验收记录。
工作点与压力曲线的读取方法可继续查看隔膜泵流量—压力曲线阅读指南。
七、哪些结论必须由产品实测或工程确认
| 待确认内容 | 不能仅靠本文确定的原因 | 建议证据 |
|---|---|---|
| 允许入口绝对压力与自吸边界 | 受型号、转速、介质、温度、管路和阀片状态影响 | 对应型号受控规格与真实液路启动测试 |
| 气蚀或析气安全余量 | 泵腔最低瞬时压力难由单个入口测点完全代表 | 压力波形、介质蒸气压、透明管观察与耐久验证 |
| 最大连续出口背压 | 额定压力、最大压力和短时堵转边界并非同一概念 | 产品规格、温升、电流、寿命和保护策略试验 |
| 过滤器安装位置 | 取决于过滤目的、颗粒风险、泵容限和滤器耐压 | 风险分析及加载到寿命末期的整机测试 |
| 故障接受标准 | 不同设备对启动时间、流量波动、噪声和剂量误差要求不同 | 整机需求、检验规范和样机统计数据 |
本文给出的是故障区分方法，不是任何具体泵型的保证值。入口压力、背压、过滤器位置和允许持续工况都应回到对应型号的受控资料，并用最终介质与完整液路验证。
FAQ：吸入阻力与排出背压的常见问题
吸入侧和排出侧各增加10 kPa压力损失，影响完全一样吗？
对泵总差压的贡献可能接近，但故障模式不同。吸入侧还会降低入口绝对压力，增加补液不足、漏气敏感、析气和气蚀风险；排出侧更直接表现为背压上升和流量下降。
过滤器应该装在泵前还是泵后？
取决于过滤目的、颗粒来源、泵的耐颗粒能力和过滤器允许压差。入口过滤要验证加载后的入口绝对压力与首次引液；出口过滤要验证加载后的背压、滤壳耐压和过压保护。不能一概而论。
泵有声音但不出液，应该先查哪一侧？
先确认液源、液位、入口管、接头漏气、阀方向和首次引液，再确认出口是否堵塞或背压过高。最快的区分方法是在泵入口和出口附近同时测压，并观察透明管段中的气泡。
判断气蚀可以只看入口负压吗？
不可以。必须把入口压力换算为绝对压力，并与实际温度下介质的饱和蒸气压比较；还要考虑泵腔局部瞬时低压、压力脉动和测点到泵腔之间的损失。最终应通过真实介质测试确认。
把泵放在液面下方是否一定更好？
入口获得正静压通常有利于补液，但并非无条件更好。还需评估虹吸、停机回流、泄漏、液源压力变化和设备安全边界，并确认泵及上游部件允许的入口压力。
只测出口压力能否判断液路问题？
不能。出口压力无法显示入口吸入损失、漏气或入口绝对压力不足。至少应同步测入口压力、出口压力和流量，并记录液位、阀位、介质温度与泵端供电。
