同一款微型隔膜泵换了管径，为什么实际流量会明显变化？
泵没有更换，装机流量也可能因为软管内径、长度、弯折和接头最小通径而改变。遇到“换管后流量下降”，有效的处理方式不是先怀疑泵，也不是把所有软管一律加粗，而是同步测量入口压力、出口压力和累计流量，判断阻力究竟新增在哪一段。
软管外径主要关系到接口安装，流体通过的是内孔。外径相同的软管可能因壁厚不同而具有不同内径；弯折、扎带过紧或接头插入过深，还可能在局部形成比标称内径更小的有效通道。真正需要盘点的是整条液路的最小有效通径和各段压降，而不是包装上的单一尺寸。
一、先把“换管后流量下降”变成可比较的数据
换管前后的流量只有在测试边界一致时才可比较。泵端电压、介质、液温、储液液位、出口末端、运行时间和流量统计方法中，任何一项变化都可能与管路变化叠加。建议保留旧管作为基线，在同一台泵上完成A/B测试。
| 必须固定或记录的项目 | 建议记录方式 | 避免的误判 |
|---|---|---|
| 泵与驱动 | 同一台泵；记录泵端带载电压、电流和PWM参数 | 把供电压降或调速变化误判成管径影响 |
| 介质与温度 | 同一批介质；记录液温、黏度或配方状态 | 把黏度变化误判成软管差异 |
| 液路边界 | 固定液位、末端高度、阀位、过滤器和针头 | 一次改变多个阻力元件，无法定位 |
| 软管状态 | 记录材料、实测内径、长度、批次、弯曲半径和固定方式 | 只按外径或商品名称比较 |
| 流量测量 | 采用相同累计时间，必要时以称重法交叉验证 | 脉动流导致瞬时读数不可比 |
二、用入口压力、出口压力和流量判断瓶颈在哪一侧
压力测点应尽量靠近泵入口和出口。换管前后保持压力口径一致，并同时记录稳定后的平均流量。单看流量下降，只能确认工作点变了；把两端压力一起记录，才更容易判断变化来自吸入段、排出段还是液路以外。
ΔPpump = Pout - PinPin与Pout必须采用一致的压力基准。用于比较泵差压时可统一使用表压或绝压；涉及气蚀时则必须使用绝对压力。| 换管后的主要现象 | 压力证据 | 优先检查 |
|---|---|---|
| 引液变慢、流量下降 | 入口压力相对基线降低，出口压力未明显升高 | 吸入管过细或过长、弯折压扁、入口接头缩径、漏气 |
| 能够引液，但排出流量下降 | 入口接近基线，出口背压升高 | 排出管、出口接头、过滤器、阀、针头或末端腔体 |
| 入口更低且出口更高 | 泵两端压差同时扩大 | 吸入段与排出段都新增阻力，或整套管路同时变更 |
| 压力接近基线但流量仍低 | 两端静态平均压力变化不明显 | 入口漏气、气泡、阀件动态、泵端电压、介质或测量响应 |
| 流量忽高忽低 | 压力波形同步波动 | 软管折扁时开时闭、气泡、接头漏气、阀件方向或脉动测量问题 |
平均压力可能掩盖隔膜泵的瞬态脉动。如果问题只在启动、阀切换或高流量阶段出现，应同时观察压力波形、透明管段中的气泡和软管形变，而不是只抄录一个稳定后的显示值。

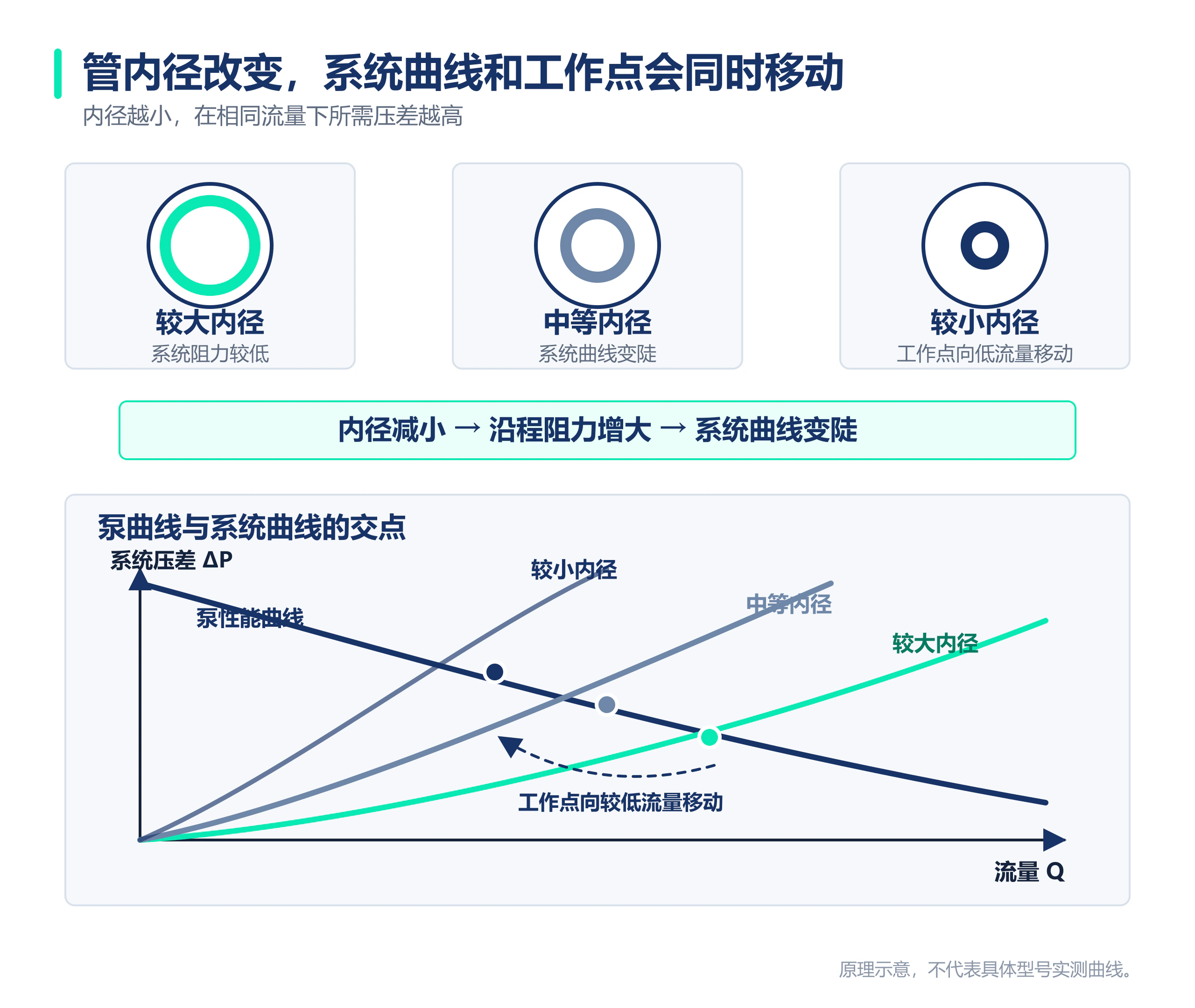

三、为什么内径的小变化可能带来明显压降变化
在圆形等径直管、牛顿流体、充分发展层流等理想条件成立时，可以用Hagen–Poiseuille关系估算直管压降对内径的敏感程度：
ΔP = 128μLQ / (πd⁴)μ为动力黏度，L为管长，Q为体积流量，d为管内径。该式不包含入口效应、接头、阀、过滤器、软管变形和隔膜泵脉动，只能用于适用条件下的初筛。在保持流量、长度和黏度相同的理论比较中，内径从3.2 mm减小到2.0 mm，直管压降比例约为6.55；减小到1.6 mm，比例约为16。这说明内径值得优先核对，但绝不表示真实流量会按6.55倍或16倍下降。真实流量会在新的系统曲线与泵曲线交点重新稳定。
如需理解泵曲线、系统曲线与工作点的完整关系，可阅读隔膜泵流量—压力曲线阅读指南。
液路初步估算可使用流体阻力计算工具，最终仍需以真实液路测试为准。
四、不要只看软管：最小通径可能藏在接头和元件内部
| 可能的限制点 | 现场检查方法 | 判断依据 |
|---|---|---|
| 软管本体 | 测量实际内径、总长和弯折后的截面 | 更换短直管后压力与流量是否恢复 |
| 宝塔接头或转接头 | 核对内部最小孔径、台阶和插入深度 | 绕过或更换接头后压降是否下降 |
| 阀与过滤器 | 分别测试空载、接入新元件和加载后的状态 | 元件前后压差是否成为主要压力项 |
| 针头、喷嘴、毛细管 | 核对内径、长度和入口形状 | 即使长度很短，也可能主导整路阻力 |
| 软管固定位置 | 观察扎带、卡扣、急弯和高温软化处 | 运行时是否出现局部压扁或周期性闭合 |
产品资料中的软管连接尺寸首先用于说明接口适配，不代表任意长度、任意材料和任意走管方式下都能保持同一流量。如果过滤器、阀或针头已经占据主要压降，继续增大普通直管内径的收益可能很小。
五、推荐的分段替换诊断流程
- 在旧管配置下记录入口压力、出口压力、泵端电压、电流、累计流量和启动时间，建立可复现基线。
- 只更换一侧软管，保持另一侧及末端元件不变；先测吸入侧，再测排出侧。
- 先使用短直管测试软管本体，再按实际走向逐步加入弯折、接头、阀和过滤器。
- 每增加一个元件，都记录元件前后的压力变化与流量变化，找出压降增长最大的步骤。
- 若怀疑接头或局部缩径，使用已知通径的旁路件进行替换验证，不凭外观判断。
- 在最终安装姿态、真实液位、真实介质和完整控制程序下复测，并保留软管批次、照片和数据版本。
六、什么时候还不能把问题归因于管径
如果A/B测试不能复现，或两端压力并未随管路改变而稳定变化，就应扩大诊断范围。入口漏气、残留空气、液体黏度与温度、阀件方向、过滤器状态、泵端供电、样品磨损以及流量计对脉动流的响应，都可能造成相似现象。
| 进一步确认项 | 建议证据 | 需要工程确认的边界 |
|---|---|---|
| 泵是否正常 | 在规定介质和低阻基线回路中复测 | 判定限值应来自对应型号受控规格或检验规范 |
| 新管是否合格 | 实测内径、壁厚、硬度、批次和耐负压形变 | 尺寸与材料公差需由供应链和研发确认 |
| 工作点是否满足设备 | 真实工况下连续记录流量、压力、温升和启动 | 接受标准应由设备节拍、剂量精度和寿命目标定义 |
| 长期是否稳定 | 在滤芯寿命末期、最低液位和温度边界复测 | 不能用短时清水试验替代真实介质寿命验证 |
FAQ：换管后流量变化的常见问题
外径相同的软管，为什么换上后流量仍可能不同？
因为壁厚公差会改变内径，材料硬度、弯曲状态和耐负压形变也会改变有效通径。应记录实际内径、长度、弯曲半径和批次，而不是只比较外径。
把所有软管都换成更大内径，流量一定会增加吗？
不一定。如果针头、过滤器、阀、接头最小孔径或末端腔体主导系统阻力，增大普通直管内径的收益可能很有限。应先用分段压差找出主要瓶颈。
管径变小后，泵会自动升到额定压力吗？
不能这样推断。管路变化会移动系统曲线，泵会在自身性能曲线与新系统曲线的交点运行。新的压力和流量取决于完整液路、驱动和泵曲线，额定压力不是自动达到的工作点。
只有一小段突然缩径，也会明显影响流量吗？
可能。短缩径除了细管本身的沿程损失，还会产生收缩、扩张等局部损失；当其通径远小于其余液路时，仍可能成为主要限制点。需要用旁路或替换件实测确认。
怎样最快判断是新管问题还是泵问题？
用同一台泵在旧管和新管之间做可重复A/B测试，同时记录入口压力、出口压力、泵端电压和累计流量。旧管复装后恢复且新管能重复触发异常，才支持把问题定位到新管及其装配。
