¿Por qué cambia tanto el caudal real al modificar el diámetro del tubo con la misma microbomba de diafragma?
Incluso si no se reemplaza la bomba, el caudal instalado también puede cambiar debido al diámetro interior, la longitud, la curvatura y el diámetro mínimo de la manguera. Cuando se encuentra "el caudal cae después de cambiar las tuberías", la forma eficaz de solucionarlo no es dudar de la bomba primero, ni engrosar todas las mangueras, sino medir simultáneamente la presión de entrada, la presión de salida y el caudal acumulado para determinar dónde se agrega la resistencia.
El diámetro exterior de la manguera está relacionado principalmente con la instalación de la interfaz y el fluido pasa a través del orificio interior. Las mangueras con el mismo diámetro exterior pueden tener diferentes diámetros interiores debido a los diferentes espesores de pared; doblar, apretar demasiado la brida o insertar la junta demasiado profundamente también puede formar un canal efectivo que sea más pequeño que el diámetro interior nominal localmente. Lo que realmente es necesario inventariar es el diámetro mínimo efectivo de todo el recorrido del líquido y la caída de presión de cada sección, no el tamaño único del paquete.
1. Primero, convierta “la caída del caudal después de cambiar la tubería” en datos comparables.
Los caudales antes y después del reemplazo de la tubería solo se pueden comparar cuando los límites de la prueba son consistentes. Cualquier cambio en el voltaje del terminal de la bomba, el medio, la temperatura del líquido, el nivel de almacenamiento del líquido, el extremo de salida, el tiempo de funcionamiento y el método de estadísticas de flujo puede superponerse a los cambios en la tubería. Se recomienda mantener la tubería antigua como referencia y completar las pruebas A/B en la misma bomba.
| Elementos que deben arreglarse o registrarse | Método de grabación sugerido | Error de juicio a evitar |
|---|---|---|
| Bombas y accionamientos | La misma bomba; registrar el voltaje de carga final de la bomba, la corriente y los parámetros PWM | Evaluación errónea de la caída de presión de suministro o el cambio de regulación de velocidad como influencia del diámetro de la tubería |
| Medio y temperatura | Mismo lote de medios; registrar la temperatura del líquido, la viscosidad o el estado de la fórmula | Malinterpretar los cambios de viscosidad como diferencias en las mangueras |
| Límite del camino líquido | Nivel fijo, altura de la punta, posición de la válvula, filtro y aguja. | Cambiando múltiples elementos de resistencia a la vez, no se puede posicionar |
| Estado de la manguera | Registre el material, el diámetro interior medido, la longitud, el lote, el radio de curvatura y el método de fijación. | Compare solo por diámetro exterior o nombre del producto |
| medición de caudal | Utilice el mismo tiempo acumulativo y realice una validación cruzada mediante el método de pesaje si es necesario | El flujo pulsante hace que las lecturas instantáneas sean incomparables |
2. Use la presión de entrada, la presión de salida y el caudal para localizar el lado del cuello de botella
El punto de medición de presión debe estar lo más cerca posible de la entrada y salida de la bomba. Mantenga constante el diámetro de presión antes y después de cambiar la tubería y registre el caudal promedio después de la estabilización. Con solo mirar la caída del caudal solo se puede confirmar que el punto de operación ha cambiado; registrar las presiones en ambos extremos juntos hace que sea más fácil determinar si el cambio proviene de la sección de succión, la sección de descarga o fuera del recorrido del líquido.
ΔPpump = Pout - PinPin y Pout deben utilizar la misma referencia de presión. Al comparar la presión diferencial de la bomba, se puede utilizar uniformemente la presión manométrica o la presión absoluta; cuando hay cavitación, se debe utilizar presión absoluta.| Principales fenómenos tras la sustitución de tuberías. | evidencia de presión | verificación de prioridad |
|---|---|---|
| La infusión se vuelve más lenta y el flujo disminuye | La presión de entrada disminuye con respecto a la línea base y la presión de salida no aumenta significativamente. | El tubo de aspiración es demasiado fino o demasiado largo, está doblado y aplanado, la junta de entrada tiene un diámetro reducido y tiene fugas. |
| Capaz de drenar líquido, pero el caudal de descarga disminuye | La entrada está cerca de la línea base y la contrapresión de salida aumenta. | Tubo de descarga, accesorio de salida, filtro, válvula, aguja o cámara final |
| La entrada es más baja y la salida es más alta. | La diferencia de presión en ambos extremos de la bomba se expande al mismo tiempo. | Agregue resistencia tanto a la sección de succión como a la de descarga, o se cambia toda la tubería al mismo tiempo. |
| La presión está cerca de la línea base pero el flujo aún es bajo | La presión estática promedio en ambos extremos no cambia significativamente. | Fugas de entrada, burbujas de aire, dinámica de válvulas, voltaje del terminal de la bomba, respuesta del medio o de la medición |
| El caudal aumenta y disminuye de forma cíclica | La forma de onda de presión fluctúa de manera sincronizada | Aplanamiento o cierre periódico de la manguera, burbujas, fugas en conexiones, orientación de válvulas o medición inadecuada de un caudal pulsante |
La presión promedio puede enmascarar pulsaciones transitorias en una bomba de diafragma. Si el problema solo ocurre durante el arranque, el cambio de válvula o las fases de alto flujo, se deben observar al mismo tiempo la forma de onda de presión, las burbujas en la sección de tubería transparente y la deformación de la manguera en lugar de simplemente transcribir un valor de visualización estable.
3. ¿Por qué un pequeño cambio en el diámetro interior puede provocar un cambio significativo en la caída de presión?
Cuando se establecen condiciones ideales, como tuberías rectas circulares con diámetros iguales, fluido newtoniano y flujo laminar completamente desarrollado, la sensibilidad de la caída de presión de la tubería recta con respecto al diámetro interior se puede estimar utilizando la relación de Hagen-Poiseuille:
ΔP = 128μLQ / (πd⁴)μ es la viscosidad dinámica, L es la longitud del tubo, Q es el caudal volumétrico y d es el diámetro interior del tubo. Esta fórmula no incluye efectos de entrada, juntas, válvulas, filtros, deformaciones de mangueras ni pulsaciones de bombas de diafragma, y solo puede usarse para detección primaria bajo las condiciones aplicables.En una comparación teórica, manteniendo el caudal, la longitud y la viscosidad iguales, cuando el diámetro interior se reduce de 3,2 mm a 2,0 mm, la relación de caída de presión de la tubería recta es de aproximadamente 6,55; cuando se reduce a 1,6 mm, la relación es de aproximadamente 16. Esto muestra que el diámetro interior merece ser verificado como prioridad, pero no significa que el caudal real se reducirá 6,55 veces o 16 veces. El caudal real se volverá a estabilizar en el punto donde la curva del nuevo sistema se cruza con la curva de la bomba.
Para comprender la relación completa entre las curvas de la bomba, las curvas del sistema y los puntos de operación, leaGuía para leer la curva caudal-presión de una bomba de diafragma.
Se puede utilizar una estimación preliminar del recorrido del líquido.Herramienta de cálculo de resistencia de fluidos, al final, todavía debe basarse en la prueba real del circuito de líquido.
4. No te fijes sólo en la manguera: el diámetro mínimo puede quedar oculto dentro de las juntas y componentes
| Posibles puntos limitantes | Métodos de inspección in situ | Base para el juicio |
|---|---|---|
| Cuerpo de manguera | Mida el diámetro interior real, la longitud total y la sección transversal doblada | ¿Se restablecerán la presión y el flujo después de reemplazar el tubo recto corto? |
| Conector o adaptador Pagoda | Verifique el diámetro mínimo interno del orificio, el paso y la profundidad de inserción | ¿Disminuye la caída de presión después de puentear o reemplazar el conector? |
| Válvulas y filtros | Pruebe los estados sin carga, acceso a nuevos componentes y cargado, respectivamente. | Si la diferencia de presión antes y después del componente se convierte en el elemento de presión principal |
| Agujas, boquillas, capilares. | Compruebe el diámetro interior, la longitud y la forma de entrada. | Incluso si la longitud es muy corta, puede dominar la resistencia de todo el camino. |
| posición fija de la manguera | Observe ataduras, hebillas, curvas pronunciadas y zonas suavizadas por las altas temperaturas. | ¿Se produce algún aplanamiento parcial o cierre periódico durante el funcionamiento? |
Las dimensiones de la conexión de manguera en los datos del producto se utilizan primero para ilustrar la adaptación de la interfaz y no significan que se pueda mantener el mismo caudal con cualquier longitud, cualquier material y cualquier método de enrutamiento de tubería. Si los filtros, válvulas o agujas ya representan la mayor parte de la caída de presión, es posible que se obtenga poco beneficio al aumentar el diámetro interior de una tubería recta simple.
5. Proceso de diagnóstico de reemplazo segmentado recomendado
- Registre la presión de entrada, la presión de salida, el voltaje del terminal de la bomba, la corriente, el caudal acumulado y el tiempo de arranque bajo la configuración de tubería anterior para establecer una línea de base reproducible.
- Reemplace solo un lado de la manguera, dejando el otro lado y los componentes del extremo sin cambios; Pruebe primero el lado de succión y luego el lado de descarga.
- Primero use un tubo corto y recto para probar el cuerpo de la manguera y luego agregue gradualmente curvas, juntas, válvulas y filtros de acuerdo con la dirección real.
- Cada vez que se agrega un elemento, se registran los cambios de presión y los cambios de flujo antes y después del elemento para encontrar el paso con el mayor aumento en la caída de presión.
- Si existe alguna sospecha de una reducción del diámetro local o de la junta, utilice un componente de derivación con un diámetro conocido para verificar el reemplazo y no juzgue según la apariencia.
- Repita el ensayo en la posición de instalación final, con el nivel de líquido y el fluido reales y con el programa de control completo; conserve el lote de mangueras, las fotografías y la versión de los datos.
6. ¿Cuándo no se puede atribuir el problema al diámetro de la tubería?
Si la prueba A/B no se puede reproducir, o la presión en ambos extremos no cambia de manera constante con los cambios en la tubería, se debe ampliar el alcance del diagnóstico. Las fugas de entrada, el aire atrapado, la viscosidad y temperatura del líquido, la orientación de la válvula, el estado del filtro, el suministro de energía a la bomba, el desgaste de la muestra y la respuesta del medidor de flujo al flujo pulsante pueden causar fenómenos similares.
| Otros elementos de confirmación | sugerir evidencia | Límites que requieren confirmación de ingeniería |
|---|---|---|
| ¿La bomba es normal? | Repita la prueba en el bucle de referencia de resistencia media y baja especificado | Los límites de juicio deben derivarse de las especificaciones controladas del modelo correspondiente o de las especificaciones de inspección. |
| ¿Está calificada la nueva tubería? | Diámetro interior real medido, espesor de pared, dureza, resistencia a la deformación por presión negativa y por lotes | Las tolerancias dimensionales y materiales deben ser confirmadas por la cadena de suministro y el departamento de I+D. |
| ¿Cumple el punto de funcionamiento los requisitos del equipo? | Registrar de forma continua el caudal, la presión, el aumento de temperatura y el arranque en las condiciones reales | Los criterios de aceptación deben derivarse del tiempo de ciclo, la precisión de dosificación y los objetivos de vida útil |
| ¿Es estable a largo plazo? | Repita las pruebas al final de la vida útil del filtro, nivel mínimo de líquido y límites de temperatura. | Las pruebas de agua limpia a corto plazo no se pueden utilizar como sustituto de la verificación de la vida real del medio. |
Preguntas frecuentes | Cambios de caudal después de sustituir la tubería
¿Por qué el caudal sigue siendo diferente después de reemplazar mangueras con el mismo diámetro exterior?
Debido a que la tolerancia del espesor de la pared cambiará el diámetro interior, la dureza del material, el estado de flexión y la resistencia a la deformación por presión negativa también cambiarán el diámetro efectivo. Se deben registrar el diámetro interior, la longitud, el radio de curvatura y el lote reales en lugar de simplemente comparar el diámetro exterior.
¿Aumentará definitivamente el caudal si se reemplazan todas las mangueras con diámetros interiores más grandes?
No necesariamente. Si el tamaño mínimo del orificio de la aguja, filtro, válvula, conector o cavidad final domina la resistencia del sistema, los beneficios de aumentar el diámetro interior de la tubería recta ordinaria pueden ser limitados. Los principales obstáculos deberían identificarse primero mediante diferencias de presión segmentadas.
Después de que el diámetro de la tubería se reduzca, ¿la bomba aumentará automáticamente a la presión nominal?

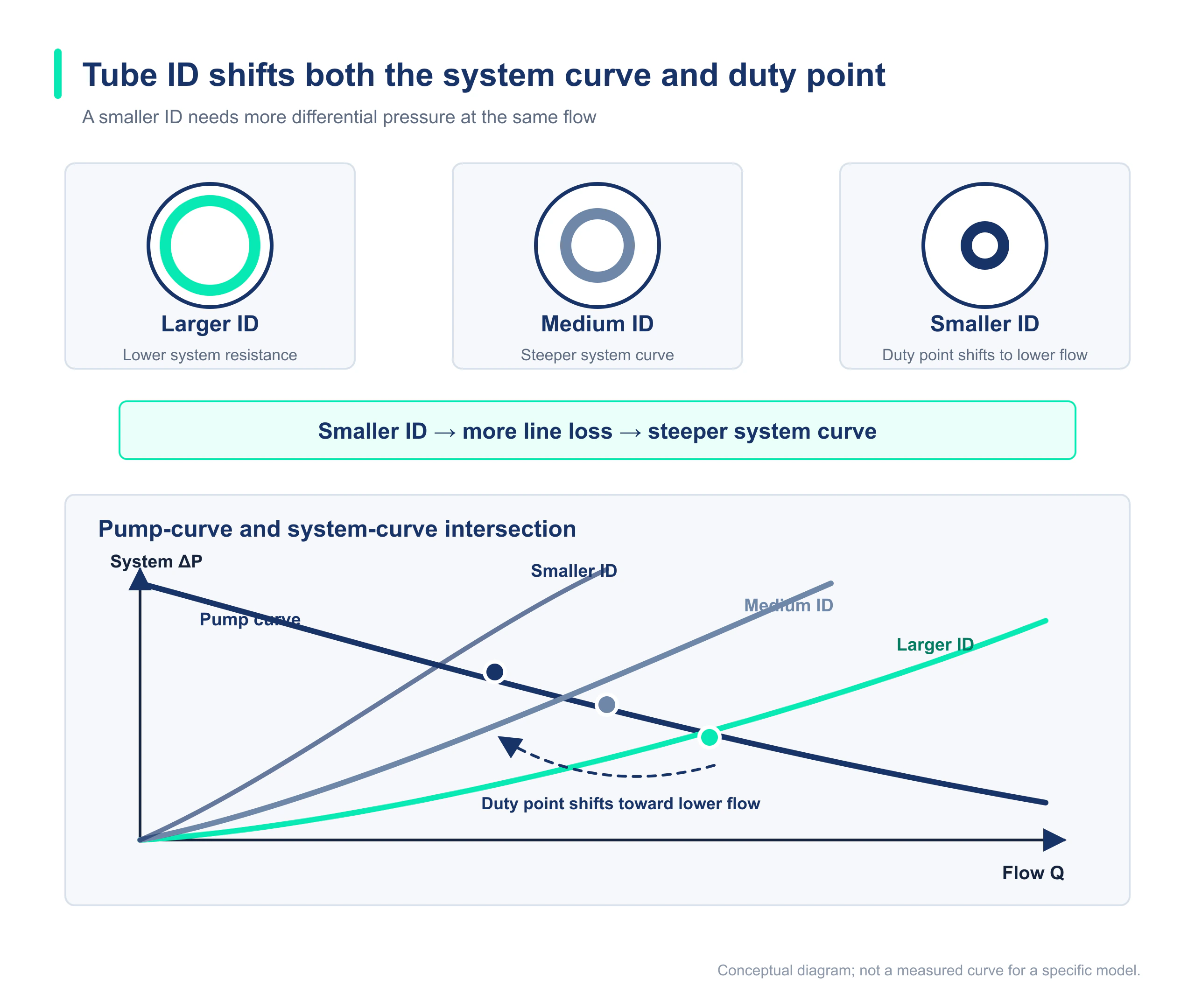

Esto no se puede inferir. Los cambios en las tuberías desplazan la curva del sistema y la bomba opera en la intersección de su propia curva de rendimiento y la nueva curva del sistema. La nueva presión y caudal dependen del circuito hidráulico completo, de las curvas de accionamiento y de bomba, y la presión nominal no es un punto de funcionamiento que se alcance automáticamente.
¿La reducción repentina del diámetro de sólo una pequeña sección afectará significativamente el caudal?
Posiblemente. Además de la pérdida a lo largo del tubo delgado, el diámetro acortado también provocará pérdidas locales como contracción y expansión; cuando su diámetro es mucho menor que el resto del recorrido del líquido, aún puede convertirse en un punto de restricción importante. Debe confirmarse mediante una medición real con derivación o piezas de repuesto.
¿Cómo determinar rápidamente si se trata de un problema de tubería nueva o de una bomba?
Utilice la misma bomba para realizar una prueba A/B repetible entre las tuberías viejas y nuevas, mientras registra la presión de entrada, la presión de salida, el voltaje del terminal de la bomba y el caudal acumulado. Sólo cuando la tubería vieja se restaura después del reensamblaje y la tubería nueva puede desencadenar excepciones repetidamente, se puede localizar el problema en la tubería nueva y su ensamblaje.
