¿Qué margen de caudal debe dejarse al integrar una microbomba de diafragma de 300 mL/min? Ejemplo con FOREACH
El margen no se obtiene multiplicando siempre el caudal objetivo por 1,2 o 1,3. Debe comparar el caudal conservador disponible con la demanda máxima del equipo dentro de un mismo escenario de peor caso, con un tratamiento predefinido de la incertidumbre de medida y criterios de aceptación explícitos.
Cada circuito consume el margen de forma distinta: la caída de presión del filtro aumenta con la carga; el nivel mínimo empeora las condiciones de entrada; y la viscosidad, la alimentación, las tolerancias de la tubería, la dispersión entre bombas y las etapas de vida también desplazan el punto de funcionamiento. Restar la demanda media al valor sin carga de 300 mL/min no produce por sí solo un margen demostrable para la liberación.
1. ¿Por qué no es riguroso aplicar siempre un margen del 20 % o del 30 %?
Del 20% al 30% se puede utilizar como recordatorio en la etapa de diseño conceptual, pero no debería convertirse directamente en el estándar de lanzamiento para todos los proyectos. Algunos equipos se ven afectados principalmente por la caída de presión al final de la vida útil del filtro, y otros se ven afectados por el nivel mínimo de líquido, la viscosidad a baja temperatura o el voltaje del terminal de la bomba; las fuentes de cambios y las consecuencias permisibles son diferentes, y los márgenes requeridos también son diferentes.
El cálculo del saldo incluye tanto el aumento de la demanda como la disminución de la oferta. El lado de la demanda debe cubrir el volumen máximo de tareas, el tiempo efectivo más corto y la tolerancia permitida; el lado del suministro debe cubrir la presión real, el suministro de energía, los medios, los filtros, las diferencias de muestra y las etapas de vida.
2. Escriba el margen en una relación verificable.

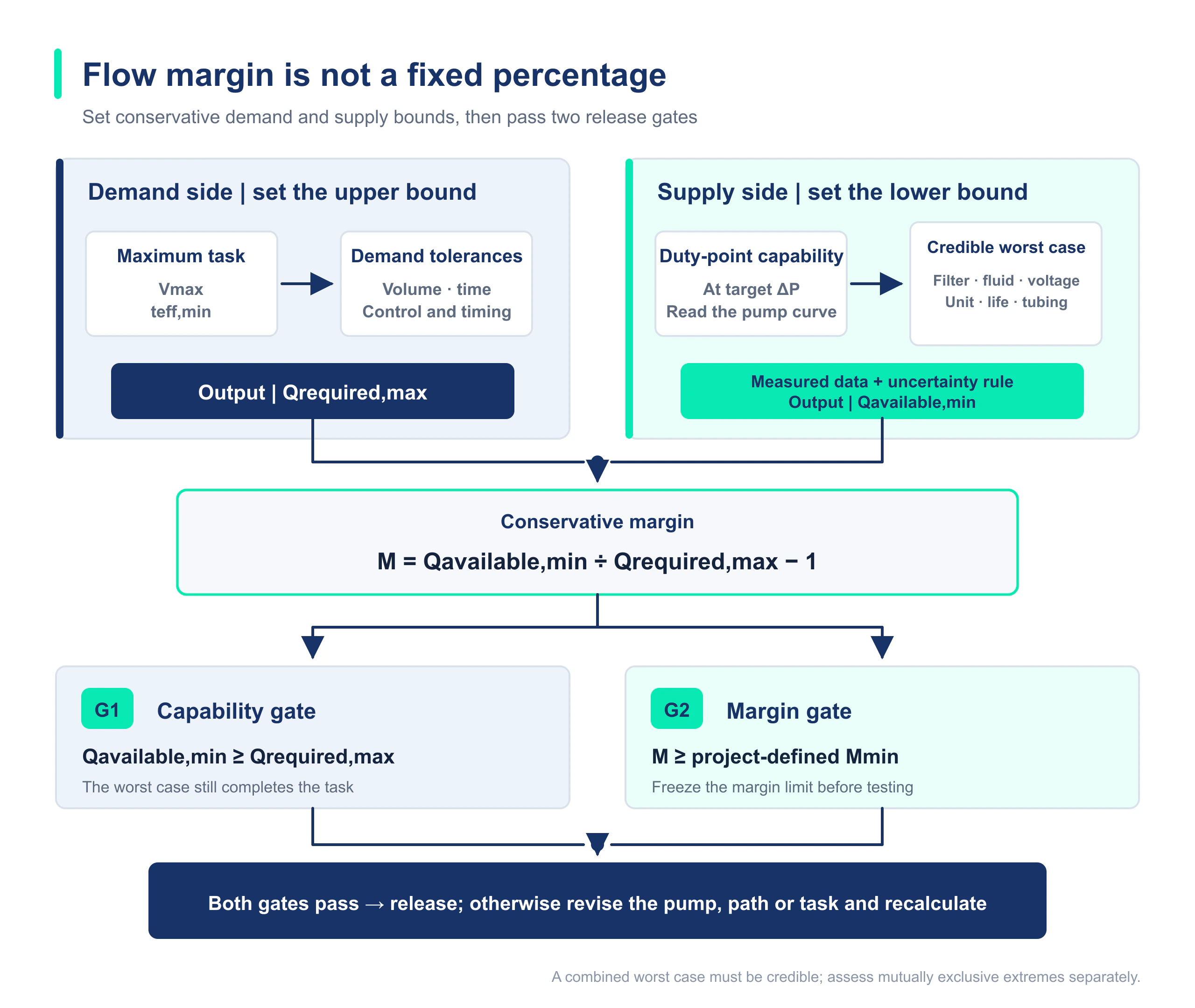

M = Qavailable,worst ÷ Qrequired,max − 1Qavailable,worst debe proceder de la curva o de una medición real a la presión especificada y en el escenario más desfavorable; no puede sustituirse por el valor sin carga de 300 mL/min. Qrequired,max se determina con el volumen máximo de la tarea, el tiempo efectivo de bombeo más corto y la tolerancia de la demanda.La M dada por la fórmula sólo pertenece al escenario definido. Si la versión del circuito de líquido, el estado del filtro, los medios, el control de la bomba o los límites ambientales cambian, se deben recalcular o probar, y el porcentaje obtenido de una vez no se puede copiar directamente a otros equipos.
3. Las condiciones más desfavorables sólo deben combinarse si pueden coexistir en un mismo escenario
El peor de los casos es no superponer mecánicamente los valores extremos de cada columna de la tabla. Debe describir un conjunto de condiciones que realmente pueden ocurrir en un dispositivo durante una determinada etapa operativa, estado del ciclo de vida y condición ambiental, y explicar por qué cada condición existe al mismo tiempo. Los límites que no pueden ocurrir simultáneamente deben dividirse en múltiples escenarios y evaluarse por separado.
| Procesamiento de escena | Ejemplo | Método contable |
|---|---|---|
| Se puede combinar | Si las especificaciones permiten que la unidad arranque a bajas temperaturas, voltaje mínimo del terminal de la bomba, nivel mínimo de líquido y cuando el filtro está cerca del punto de cambio. | Como prueba de escenario de arranque a baja temperatura al final de su vida útil basada en evidencia |
| debe evaluarse por separado | La baja temperatura, la alta viscosidad y la temperatura máxima del líquido pertenecen a límites ambientales mutuamente excluyentes | Cree escenas de baja temperatura y escenas de alta temperatura por separado y no las superponga en el mismo cálculo. |
| Necesita evidencia adicional | Multiplique la disminución de la vida útil de la bomba, las muestras de rendimiento más bajo y las tolerancias extremas del diámetro de la tubería por el peor caso de un solo punto. | Confirmar la correlación estadística, la cobertura de la muestra y las fuentes de tolerancia antes de definir límites conservadores. |
4. ¿Qué factores consumirán el margen de caudal?
| factores | Que comprobar | ¿Por qué se consume el saldo? |
|---|---|---|
| Máxima demanda de equipos. | Volumen máximo, tiempo mínimo de validez, segmento pico y tolerancia del programa | La demanda promedio puede subestimar el valor máximo |
| presión del sistema | Presión de entrada, presión de salida y diferencia de presión total al caudal objetivo | El caudal generalmente disminuye a medida que aumenta el diferencial de presión. |
| estado del filtro | Piezas nuevas, curvas de carga y caída de presión cerca del punto de reemplazo | El punto de operación se moverá hacia un menor caudal a medida que se carga. |
| Tuberías y montaje | Diámetro interior real, longitud, curvatura, diámetro de ajuste y tolerancia de lote | La reducción local del diámetro puede convertirse en la principal resistencia. |
| Fluido y entorno | Viscosidad, temperatura, desgasificación, partículas y respuesta de las válvulas | Las curvas públicas obtenidas con agua no representan necesariamente el fluido real |
| Poder y control | Voltaje mínimo de la bomba, límite de corriente, rango de PWM y caída de presión del arnés | La velocidad y la capacidad de arranque pueden disminuir. |
| Muestras y vida útil | Dispersión de bombas múltiples, rodaje, horas de funcionamiento y tendencias de rendimiento | Una única muestra inicial no puede representar la producción en masa ni las etapas de vida. |
| Sistema de medición | Método de flujo, tiempo de muestreo, calibración, repetibilidad y efectos ambientales. | La incertidumbre de la medición comprime los márgenes demostrables |
5. Incorpore la incertidumbre de medida a los criterios de aceptación
El mismo caudal real también puede dar resultados diferentes debido a la precisión del medidor de flujo, la resolución de pesaje, la conversión de densidad, el tiempo de muestreo, la pulsación y la repetibilidad. Los proyectos deben determinar presupuestos de incertidumbre, reglas de cobertura y reglas de decisión antes de realizar las pruebas, en lugar de interpretaciones ad hoc cuando los resultados se acercan a los límites.
Mconservative = Qavailable,lower ÷ Qrequired,upper − 1Qavailable,lower se obtiene a partir del ensayo del escenario más desfavorable, incorporando la incertidumbre de medida, la repetibilidad y las reglas de cobertura de muestras. Qrequired,upper incluye el volumen de la tarea, el tiempo efectivo y la tolerancia de control. El proyecto debe definir de antemano la confianza estadística o la regla de cobertura de ingeniería aplicada a ambos límites.| Aspecto de liberación | Criterio preliminar recomendado |
|---|---|
| Capacidad de caudal | Qavailable,lower ≥ Qrequired,upper; si el proyecto define además un margen mínimo Mmin, también debe cumplirse Mconservative ≥ Mmin |
| Arranque y autocebado | Cada escenario prescrito logra la tasa de éxito definida por el proyecto y el tiempo máximo de inicio. |
| límite de presión | El estado estable y el estado transitorio permitido no exceden los límites de trabajo permitidos de cada componente del circuito de líquido bajo el medio y la temperatura reales. |
| Aumento eléctrico y de temperatura. | El voltaje, la corriente, la protección del variador y el aumento de temperatura en estado estable de los terminales de la bomba están dentro de los límites de diseño. |
| Repetibilidad y cobertura de muestra. | El número especificado de muestras, el número de repeticiones y las etapas de vida cumplen los mismos criterios. |
Si el proyecto utiliza una regla de determinación con una banda de protección, el tamaño de la banda de protección debe determinarse según las capacidades de medición y el riesgo de error de cálculo. No existe un valor k uniforme o un porcentaje fijo que sea adecuado para todos los sistemas de medición. La clave es hacer que las reglas sean rastreables, recalculables y congeladas antes de realizar las pruebas.
6. Cálculo esquemático: el margen original y el margen demostrable son diferentes
Los siguientes números sólo se utilizan para ilustrar el método y no representan la medición real de los equipos del cliente ni de los productos FOREACH. Suponga una demanda máxima de 180 mL/min; la bomba candidata puede suministrar 260 mL/min a voltaje nominal y contrapresión objetivo; En el peor de los casos confirmado que podría ocurrir, el caudal disponible medido en el peor de los casos es de 230 mL/min.
Mraw = 230 ÷ 180 − 1 ≈ 27.8%Si se calcula directamente con una carga en vacío de 300 mL/min, se obtendrá un margen de superficie del 66,7%, pero esta cifra no incluye la presión del sistema ni las condiciones más desfavorables.Suponga que el proyecto obtiene un límite inferior de caudal disponible de 225 mL/min de acuerdo con las reglas de incertidumbre establecidas, e incorpora el volumen de la tarea y la tolerancia de tiempo para obtener un límite superior de demanda de 185 mL/min. El margen conservador es de aproximadamente el 21,6%. El proyecto debería comparar el 21,6% con el mínimo M predefinido, en lugar de utilizar el 27,8% o el 66,7% para elegir una conclusión que sea más beneficiosa para sí mismo.
Mconservative = 225 ÷ 185 − 1 ≈ 21.6%225 mL/min y 185 mL/min son ambos límites esquemáticos. Los proyectos reales deben utilizar sus propias capacidades de medición, tolerancias de tareas, planes de muestra y reglas de juicio.7. Tomando como ejemplo la bomba FOREACH de 300 mL/min, debe comenzar desde la contrapresión objetivo.
La información pública de FOREACH DPL30 indica 300 mL/min de caudal sin carga, 100 kPa de presión nominal y 6 mH₂O de altura de autocebado. El margen disponible no se obtiene con «300 menos el caudal objetivo»: debe partir de la curva oficial a la contrapresión objetivo y verificarse después en el circuito final, midiendo entrada, salida y caudal real.
Se recomienda dividir la verificación en tres niveles: condiciones operativas base, fluctuaciones normales y escenarios más adversos. Si el requisito del equipo todavía está cerca de 300 mL/min bajo contrapresión alta, se debe volver a verificar la plataforma de presión requerida; el punto final sin carga no se convertirá en una capacidad de trabajo de alta contrapresión debido a un aumento en el margen porcentual.
8. Matriz de prueba de márgenes y registro de datos.
| dimensiones de prueba | nivel de referencia | límite o nivel de vida | Resultado sugerido |
|---|---|---|---|
| Alimentación | Tensión nominal en bornes de la bomba | Tensión mínima admisible en bornes | Caudal, tiempo de arranque y corriente |
| filtrar | piezas nuevas | Caída de presión equivalente cerca del punto de reemplazo | Diferencia de presión del filtro, presión y caudal en ambos extremos de la bomba. |
| nivel de liquido | Nivel de líquido común o máximo | Nivel de líquido mínimo permitido | Presión de entrada, primer arranque y tiempo de asentamiento. |
| Fluido | Fluido y temperatura de referencia | Límites permitidos de viscosidad, temperatura y contenido de gas | Caudal, burbujas, ruido y respuesta de las válvulas |
| muestra de bomba | Varias muestras iniciales | Muestras de bajo rendimiento o etapa de vida útil | Modos de media, dispersión, tendencia y fallo |
| Sistema de medida | Medición de referencia tras la calibración | Caudal bajo o pulsante y muestreo prolongado | Datos brutos, incertidumbre y decisión de aceptación |
Conclusión: El margen debe demostrarse mediante escenarios, datos y criterios.
Un margen de caudal razonable no es que cuanto mayor sea mejor, ni tampoco es un ratio empírico fijo. Debería responder a tres preguntas: cómo se obtiene la demanda máxima, por qué puede ocurrir el peor de los casos y cuánta capacidad demostrable queda después de tener en cuenta la incertidumbre de la medición. Escriba estas condiciones en la matriz de prueba y las reglas de publicación. Sólo cuando se cambie más tarde el filtro, la tubería, el medio o la versión del control, sabrá qué pieza debe volver a validarse.
Preguntas frecuentes｜margen de caudal de microbomba de diafragma de 300 mL/min
Si la bomba de 300 mL/min se utiliza para una demanda de 200 mL/min, ¿tiene naturalmente un margen del 50 %?
No. Este cálculo solo es posible si el caudal conservador disponible de la bomba bajo la misma presión objetivo, medio, suministro de energía y el peor de los casos sigue siendo 300 mL/min, y el límite de demanda superior es 200 mL/min. El valor sin carga no se puede utilizar directamente como caudal disponible.
¿Se puede utilizar directamente el margen del 20%-30% como estándar de la empresa?
Puede utilizarse como referencia de diseño para activar una verificación detallada, pero no debe utilizarse como criterio de publicación independiente. Los estándares de la empresa también deben estipular principios de combinación de escenarios, versiones de circuitos de líquido, cobertura de vida y muestra, incertidumbre de medición, límites superiores de requisitos y criterios de aprobación claros.
¿Por qué debería comprobarse el filtro lo más cerca posible del punto de sustitución?
La caída de presión generalmente aumenta después de cargar el filtro y el punto de funcionamiento de la bomba puede cambiar hacia caudales más bajos. La prueba puede utilizar el elemento filtrante de la etapa de vida real o utilizar la caída de presión equivalente con evidencia para reproducir el límite. El nuevo estado del elemento filtrante no puede considerarse como un estado a largo plazo.
¿Cómo demostrar que pueden ocurrir varias peores condiciones al mismo tiempo?
Vuelva a colocarlos en un estado específico del equipo: misma etapa del ciclo de vida, entorno, niveles de fluido, estado del filtro, suministro de energía y procedimientos de control, y confirme que las especificaciones del producto permitan esa combinación. Las condiciones mutuamente excluyentes deben dividirse en diferentes escenarios y los valores extremos que carecen de evidencia de correlación no deben multiplicarse mecánicamente.
El caudal medido es exactamente igual a la demanda mínima. ¿Se puede considerar calificado?
Por lo general, no se puede simplemente mirar que las lecturas sean iguales. También se deben considerar la incertidumbre de la medición, la repetibilidad, la dispersión de la muestra y las tolerancias de la demanda de acuerdo con reglas de decisión preespecificadas; si el límite inferior del caudal disponible es inferior al límite superior de la demanda, no se ha demostrado un margen suficiente.
