高背压液路的压力预算怎么做？以恒永达600 kPa微型隔膜泵选型为例
高背压液路不能只向供应商报“需要6 bar”。应在目标流量下拆分各段稳态压降，分别建立正常稳态、最不利稳态、压力余量和瞬态保护边界，再与候选泵的受控曲线核对。
一条高背压液路通常由储液瓶、吸入管、泵、阀、接头、过滤器、针头或喷嘴以及末端腔体组成。每个部件都可能消耗压差；泵必须在目标流量下克服这些稳态损失，才能完成输送任务。
压力预算不应把正常工况、最不利工况、设计余量和阀切换或堵塞峰值揉成一个数字。前两者用于确定工作点，余量用于判断候选方案对偏差的承受能力，瞬态则用于定义传感、停机、泄压和部件保护边界。
一、压力预算的起点不是泵，而是完整液路
ΔP稳态(Q目标) = P出口,稳态(Q目标) − P入口,稳态(Q目标)先统一表压、绝对压力和符号方向，再在同一目标流量下核算入口与出口压力。若需要按元件拆分，稳态预算可以由吸入侧稳态损失、排出管稳态损失、阀与接头局部损失、过滤器压降、针头或喷嘴压降、末端腔体压力和静压差组成。只有属于同一状态、同一目标流量且符号一致的数据才可以进入同一稳态预算。
二、提交高背压工况时，至少填写十二类信息
| 项目 | 需要提供的数据 | 数据来源 |
|---|---|---|
| 介质 | 名称、浓度、温度、黏度、是否含颗粒或气泡 | 配方与工艺条件 |
| 目标流量 | 最低、额定、最高及允许偏差 | 设备节拍 |
| 储液条件 | 液位范围、容器压力、是否首次干吸 | 设备布局 |
| 吸入管 | 内径、长度、材料、弯头与接头 | 图纸或实物 |
| 排出管 | 内径、长度、材料、弯头与接头 | 图纸或实物 |
| 阀件 | 完整型号、通径、Cv或压降曲线 | 供应商资料 |
| 过滤器 | 完整型号、新件压降、寿命末期压降 | 供应商资料或实测 |
| 针头或喷嘴 | 完整型号、内径、长度、流量—压降数据 | 供应商资料或实测 |
| 末端腔体 | 常压、负压或正压范围 | 系统定义 |
| 工作制 | 连续或间歇、启停频率、单次时长 | 程序节拍 |
| 瞬态与异常 | 阀切换、堵塞、启停峰值、持续时间与保护动作 | 动态测试 |
| 供电与控制 | 电压范围、PWM、限流、反馈 | 电气设计 |

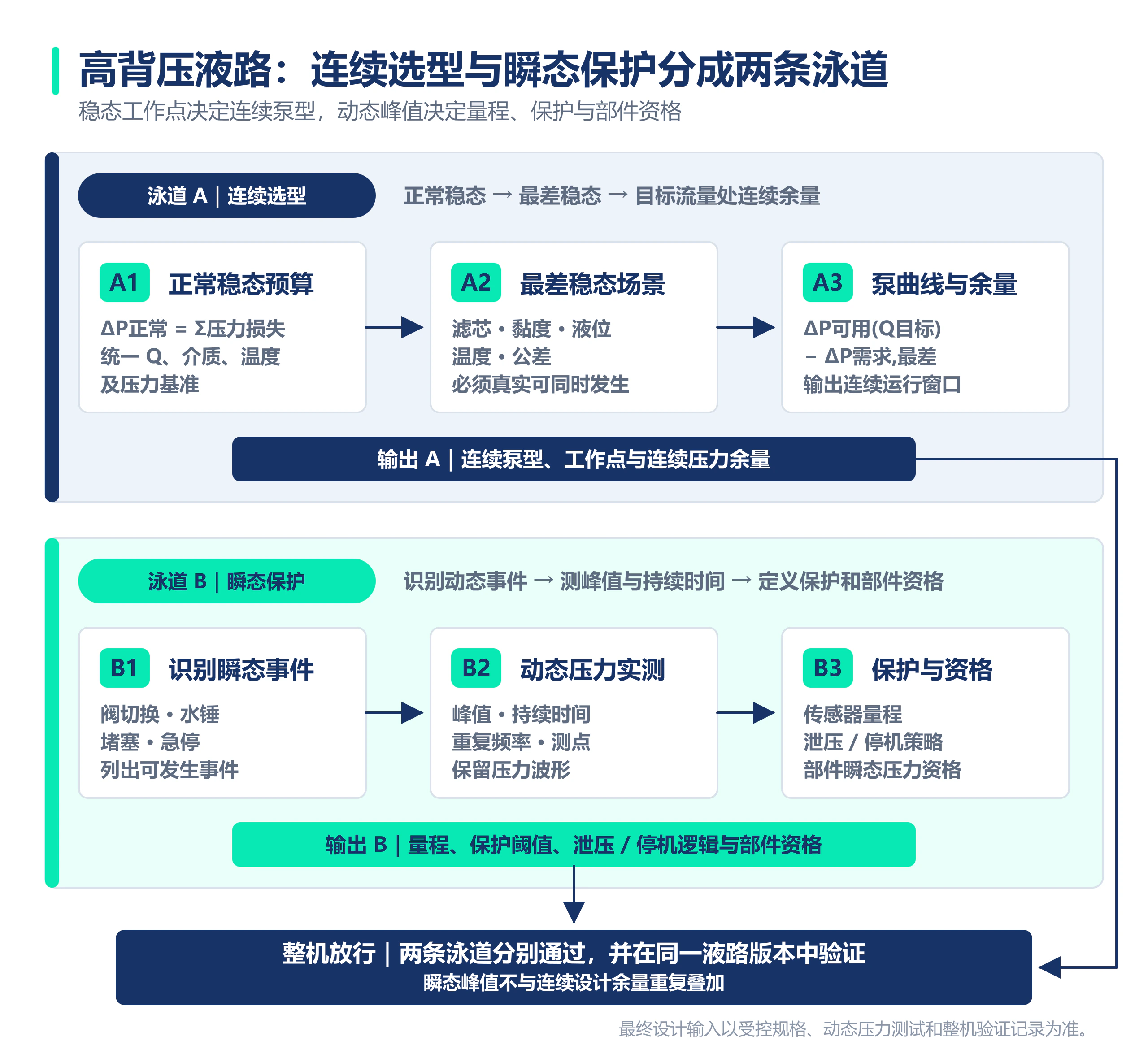

三、四个边界必须分别建立
1. 正常稳态工作点
ΔP正常稳态(Q目标) = P出口,正常稳态(Q目标) − P入口,正常稳态(Q目标)采用典型液位、新过滤器、额定电压和常温介质，用于确认日常工作点与控制范围。2. 最不利稳态工作点
ΔP最不利稳态(Q目标) = P出口,最不利稳态(Q目标) − P入口,最不利稳态(Q目标)采用最低液位、滤芯寿命末期、介质黏度或温度边界以及最高可持续末端压力，用于确认最不利液路需求。3. 压力余量
M压力(Q目标) = ΔP候选泵允许工作边界(Q目标) − ΔP最不利稳态(Q目标)候选泵边界必须来自同介质、温度、入口条件、最低允许供电和工作制下的受控曲线或规格书；项目应单独定义可接受余量。4. 瞬态与异常保护
阀切换、启停、末端堵塞、阀误动作或管路夹闭产生的峰值，应记录峰值压力、持续时间、发生位置和触发条件，并分别核对压力传感器量程、停机阈值、泄压路径以及各部件的瞬态允许边界。它是保护设计输入，不是泵的连续选型工作点。
| 边界 | 应包含什么 | 用途 |
|---|---|---|
| 正常稳态 | 典型液位、新过滤器、额定电压、常温介质 | 确认正常工作点与控制范围 |
| 最不利稳态 | 最低液位、滤芯寿命末期、介质与末端压力边界；最低允许供电另行核对泵能力 | 确认目标流量、余量和长期可用性 |
| 压力余量 | 候选泵允许工作边界减去最不利稳态需求 | 吸收制造、测量、老化与工况离散 |
| 瞬态或异常保护 | 阀切换、堵塞、误切换、夹闭、启停峰值 | 确定传感、停机、泄压和部件保护边界 |
四、示意预算：稳态相加，瞬态和余量单独处理
以下只展示方法，不代表真实客户设备。假设目标流量为 220 mL/min；在最不利但可持续的稳态条件下，实测或供应商数据给出：吸入侧损失 10 kPa、排出直管 18 kPa、阀件 12 kPa、过滤器寿命末期 35 kPa、针头 95 kPa、末端腔体 20 kPa。
ΔP最不利稳态(220 mL/min) ≈ 10 + 18 + 12 + 35 + 95 + 20 = 190 kPa这六项属于同一目标流量和同一最不利稳态，才可相加。190 kPa 说明普通 100 kPa 级平台通常不应直接进入候选，但不能据此宣布任意 600 kPa 泵都满足。下一步是在 220 mL/min 处读取候选泵受控曲线，并计算压力余量，同时核对介质、温度、入口条件、连接、供电和工作制。
如果阀切换另有短时峰值，应把它记录为独立的瞬态事件，并按其幅值、持续时间和发生位置设计保护。它不加入 190 kPa 稳态工作点，压力余量也不作为额外压降加入稳态等式。
五、以FOREACH DPL30H为例，怎样进入产品承接

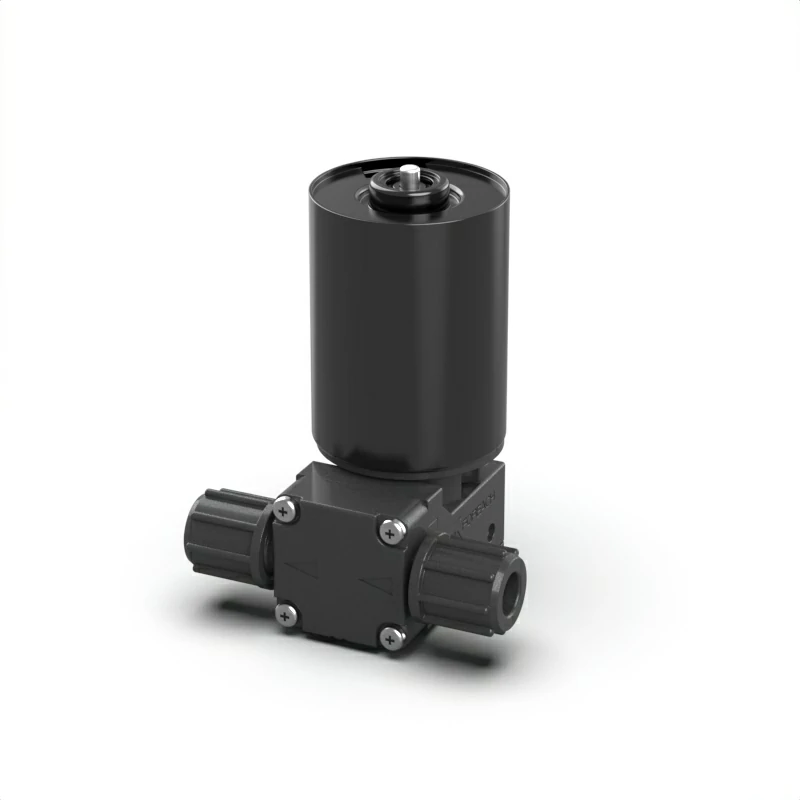

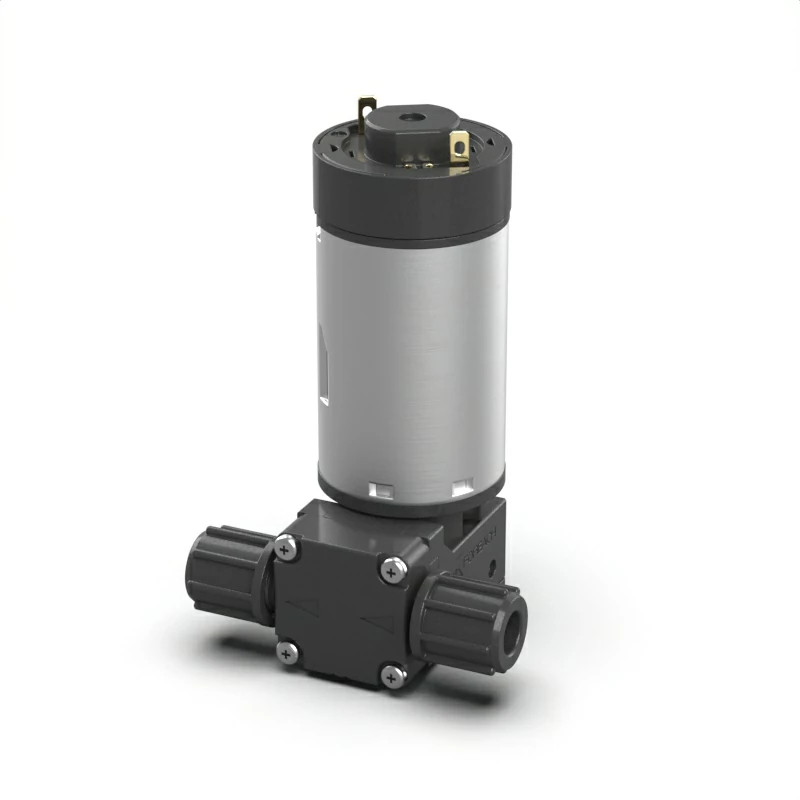

FOREACH DPL30H 高压液体隔膜泵公开参数包括 300 mL/min 空载流量、600 kPa 额定压力、3 mH₂O 自吸高度和 6×4 mm 硬管卡套连接。它可以进入高背压候选池，但选型重点仍是目标背压处可提供的流量，以及该工作点是否落在受控规格书允许的介质、温度和工作制范围内。
若主要阻力来自针头与过滤器，应取得它们在真实介质、温度和寿命阶段下的压降；若主要问题来自入口负压或补液不足，高出口压力能力并不能自动弥补吸入侧条件。
产品承接可参考：DPL30H 高压液体隔膜泵选型指南。
六、压力预算完成后，还要核对整路最低允许工作压力
泵额定 600 kPa，不等于所有 6×4 mm 硬管、接头、阀、过滤器、压力传感器和腔体都自动具备 600 kPa 的允许工作资格。整条液路的允许工作压力由所有承压部件中允许工作压力最低的一项决定。
- 确认管材、外径公差、切口质量、插入深度和卡套锁紧要求。
- 分别确认阀、过滤器、传感器和腔体的允许工作压力、试验压力及对应条件，不能混用术语。
- 按正常稳态、最不利稳态和瞬态保护边界选择传感器量程、过压停机与泄压路径。
- 完成压力保持、泄漏、启停、阀切换、堵塞保护和寿命阶段测试。
七、建议直接用于询盘的工况提交模板
| 字段 | 填写示例（请替换为真实项目） |
|---|---|
| 介质与温度 | 纯化水，20—30℃ |
| 目标流量 | 额定 220 mL/min，最低 200 mL/min |
| 入口条件 | 储液液面低于泵 0.4 m；首次启动时管内为空气 |
| 排出液路 | 内径 2.0 mm，长 1.2 m，2 个阀、1 个过滤器和末端针头 |
| 稳态压力数据 | 分别记录正常稳态与滤芯寿命末期等最不利稳态 |
| 瞬态与保护 | 单独记录阀切换峰值、持续时间、停机阈值和泄压路径 |
| 工作制 | 每次 45 s，每日 1200 次，并给出环境温度范围 |
| 控制 | 24 V，PWM 调速，需要 FG 反馈 |
| 验证目标 | 流量、稳态压力、瞬态峰值、启动、温升、泄漏与寿命趋势 |
FOREACH 站内资料与证据边界
常见问题｜高背压液路压力预算怎么做？
压力预算一定要精确到每个接头吗？
初筛阶段可以先识别主要阻力；进入定型时，应核对所有明显缩径和关键元件。微型液路中，一个小通径接头也可能成为主要压降来源。
没有过滤器寿命末期数据怎么办？
先向供应商索取对应型号的流量—压降曲线，再通过加载试验或等效节流建立边界，不能只使用新滤芯数据代表整个寿命周期。
瞬时压力峰值可以直接加到稳态压力上吗？
不应这样处理。瞬态峰值应按幅值、持续时间、发生位置和触发条件单独记录，用于传感器量程、停机、泄压和部件瞬态边界核对；它不是连续工作压力，也不加入稳态工作点。
压力预算低于 600 kPa，就一定能用 600 kPa 泵吗？
不一定。还要确认目标压力处流量、压力余量、介质、温度、入口条件、工作制、控制、连接方式和整条液路的最低允许工作压力。
压力预算最适合在项目哪个阶段做？
概念设计阶段先做初算，样机阶段使用传感器分别实测正常稳态、最不利稳态和瞬态峰值，设计冻结前形成受控的工作、余量与保护边界。
