IVD废液抽吸，选液泵还是真空泵？直抽和间接抽吸有什么区别
IVD设备里的洗针、反应杯清洗和常规排废都叫“废液抽吸”，但废液直接经过液泵，还是先进入集液瓶再由真空泵建立负压，决定了完全不同的选型逻辑。

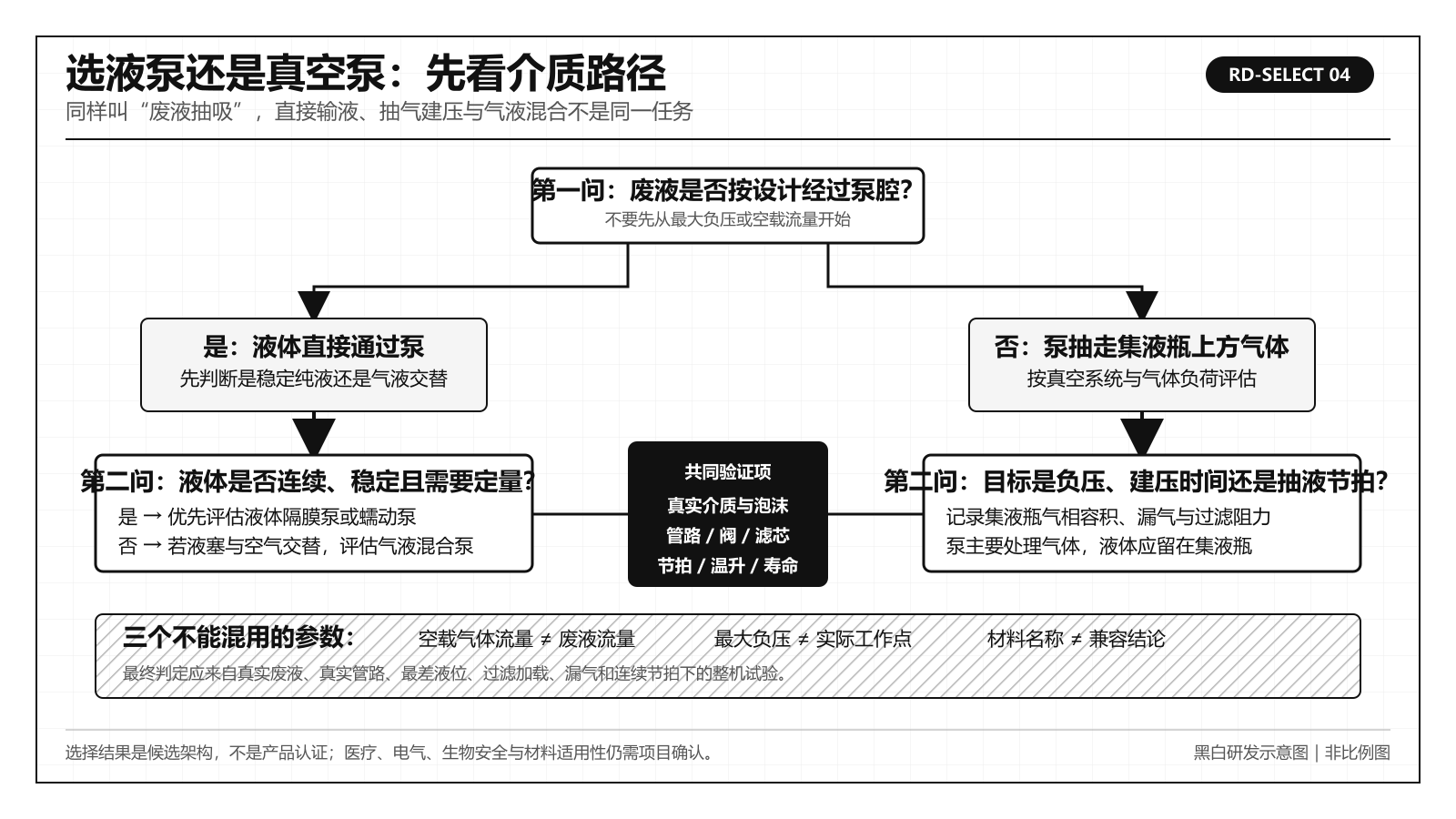

选型前先回答四个问题：废液是否经过泵？抽完液体后会不会继续吸入空气？系统需要连续排液还是短周期排空？废液里是否有泡沫、颗粒、结晶或腐蚀性清洗剂？

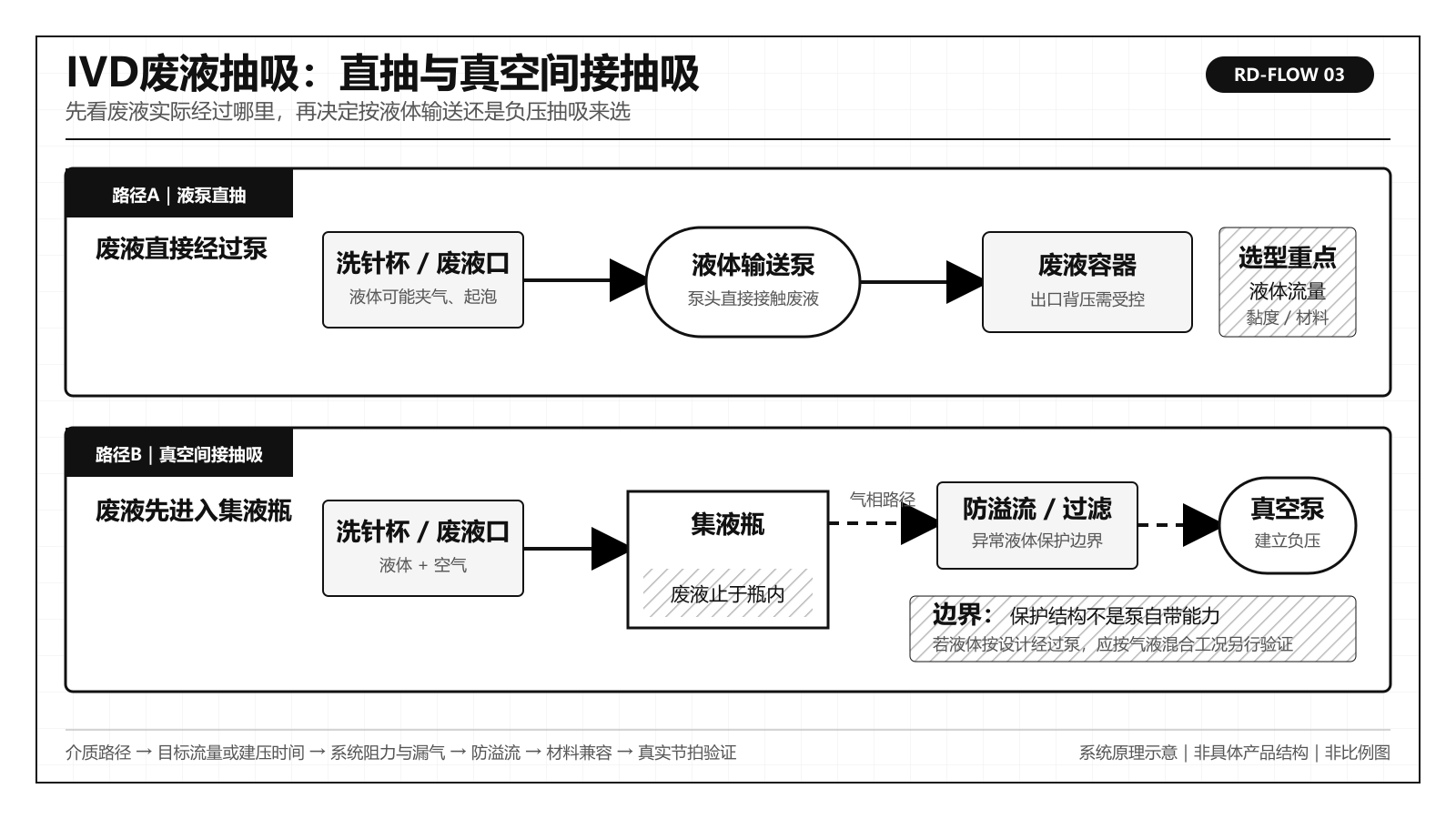

一、先画清废液路径，再决定选什么泵
| 概念 | 泵主要接触介质 | 废液是否经过泵头 | 核心任务 |
|---|---|---|---|
| 液泵直抽 | 废液，可能夹带气泡 | 是 | 直接把废液送入废液容器 |
| 真空间接抽吸 | 空气、湿气和气溶胶 | 正常情况下否 | 给集液瓶建立并维持负压 |
| 气液混合能力 | 液体、气泡和空气交替 | 取决于架构 | 应对吸空、液塞或湿气，不负责精密计量 |
气液混合能力既可能用于直抽路径，也可能作为真空端的异常容错。它不能把“泵主要处理什么介质”这个问题省掉，更不能把液位检测、防溢流和过滤一并省掉。
二、IVD废液很少是稳定的单一液体
洗针和反应杯排液通常是间歇过程：阀门打开后先进入液体，液面下降后出现气泡，液体抽完后还可能继续吸空以减少残留。表面活性剂会形成泡沫，蛋白或试剂残留可能沉积、结晶或堵住细小孔道。
| 周期阶段 | 介质状态 | 容易误判的参数 | 应该验什么 |
|---|---|---|---|
| 液体进入 | 连续或断续废液 | 把空载气体流量当液体流量 | 实际排液量、背压、黏度与残液 |
| 液面下降 | 液塞与气泡交替 | 只看平均流量 | 压力波动、重新吸液和阀时序 |
| 吸空 | 以空气为主 | 认为干运行没有影响 | 允许吸空时间、温升、噪声和寿命 |
| 清洗后静置 | 残留、沉积或结晶 | 只做新机清水测试 | 重启、清洁恢复和长期密封 |
三、液泵直抽：路径短，但泵承担全部废液风险
直抽把泵直接放在废液通道内，适合支路较少、需要连续排液或希望直接控制液体输送的系统。代价是清洗剂、样本残留、泡沫、结晶和颗粒都会进入泵头，膜片、阀片、泵腔和下游背压都进入验证范围。
| 维度 | 直抽的优势 | 必须承担的代价 |
|---|---|---|
| 结构 | 路径短、部件相对少 | 泵直接接触全部废液 |
| 排液 | 可连续送往废液桶 | 出口背压和回流必须受控 |
| 多支路 | 独立支路易单独调试 | 泵或阀控数量可能增加 |
| 维护 | 没有真空集液瓶的定期排空 | 泵内残留、清洁和阀件沉积更关键 |
| 吸空 | 可缩短末端残液 | 需确认泵允许气液交替与重新吸液 |
直抽不能只验“能否抽到液体”。还要验湿运行转为空吸后的状态、吸空后能否重新吸液、长周期后阀片是否因沉积而密封不严，以及最差废液条件下的最终残液量。
四、真空间接抽吸：泵与主体废液隔离，但保护不能省
间接抽吸由真空泵降低集液瓶上方气相压力，利用压差把废液吸入瓶内。一个真空源可以通过阀组服务多个支路，泵也不需要直接接触大部分废液；但系统需要容器、液位、过滤、防溢流、放空和阀时序共同工作。
| 保护环节 | 主要目的 | 缺失后的典型风险 |
|---|---|---|
| 真空适用集液瓶 | 容纳废液并承受内外压差 | 容器变形、泄漏或液体进入真空管 |
| 液位检测 | 满液时报警或停机 | 废液与泡沫持续上移 |
| 防溢流结构 | 阻挡异常液体冲入泵端 | 泵、滤芯和排气端受污染 |
| 疏水过滤 | 限制液滴与气溶胶后移 | 阻力上升或后端失去保护 |
| 放空与泄压 | 维护前解除负压 | 开盖喷溅或容器难以开启 |
“泵不接触废液”只是正常工况的设计目标。泡沫、满液、液位失效和冷凝仍可能使液滴到达真空端，因此不能把一台普通气泵接一个空瓶就视为完整的废液抽吸系统。
五、什么时候应把气液混合能力写进选型条件？
| 可以评估的工况 | 不能直接推出的能力 |
|---|---|
| 直抽末段液塞与空气反复切换 | 不代表可以做样本或试剂精密计量 |
| 洗针杯排液含气泡或泡沫 | 不代表允许任意泡沫、颗粒或液塞体积 |
| 管路周期性排空和短时吸空 | 不代表连续纯液体输送表现相同 |
| 真空端可能接触湿气或少量冷凝液 | 不代表可以取消集液、防溢流与过滤 |
如果液体会按设计经过泵，就要明确气液比例、液塞持续时间、吸空时长、颗粒与泡沫；如果泵位于集液瓶之后，就要明确气相容积、漏气量、过滤阻力和异常见液边界。两种架构都必须按真实介质验证材料。
六、直抽还是间接抽吸：用任务而不是单个参数做选择
| 选型维度 | 液泵直抽 | 真空间接抽吸 |
|---|---|---|
| 废液是否经过泵 | 是 | 正常情况下否 |
| 连续排液 | 相对容易 | 需要考虑集液瓶排空 |
| 多支路扩展 | 增加泵或阀控 | 一个真空源可按阀时序服务多支路 |
| 主要材料风险 | 全部废液直接接触泵 | 湿气、气溶胶和异常倒吸 |
| 主要维护点 | 泵内残留、阀片和膜片 | 集液瓶、滤芯、液位与密封 |
| 关键验收 | 实际排液量、吸空和重新吸液 | 建压时间、支路串扰和防溢流 |
Q_cycle = V_waste / t_cycleQ_cycle只用于描述单周期平均废液需求。选直抽时还要覆盖瞬时流量、出口背压与吸空；选间接抽吸时还要覆盖集液瓶气相容积、建压时间、漏气和阀门开启后的压力恢复。七、六个常见选型错误，以及怎样预防
| 常见错误 | 为什么会失败 | 预防方法 |
|---|---|---|
| 把空载气体流量当废液流量 | 测试介质和阻力不同 | 用真实液路测排空时间与残液量 |
| 只比较最大负压 | 实际速度受管路、阀、过滤和漏气影响 | 记录完整系统压力—时间曲线 |
| 只按洗液进入量算泵 | 抽完液体后还会进入大量空气 | 同时统计液体量、吸空时间和节拍 |
| 间接抽吸不设防溢流 | 泡沫和满液可能进入真空端 | 设置液位、停机、过滤和二级保护 |
| 只看材料名称 | 浓度、温度和接触时间会改变结果 | 做浸泡、循环、清洗与寿命验证 |
| 用废液泵做精密计量 | 排废与计量目标不同 | 把试剂计量和废液抽吸分开设计 |
真正有意义的整机数据不是“能抽/不能抽”，而是单周期排空时间、最终残液量、吸空后的重新吸液、支路串扰、过滤压差、集液瓶建压时间、材料变化和满液保护响应。
八、装机验证清单、参考资料与使用边界
- 明确清洗剂、样本残留、泡沫、颗粒、结晶和可能的危险挥发物。
- 确认泵接触废液主体，还是只接触集液瓶上方湿气。
- 使用实际管径、管长、阀、过滤器和最差液位测试。
- 测量单周期排空时间、残液量、吸空时间和重新吸液能力。
- 验证多支路同时或顺序动作时的压力恢复与串扰。
- 验证液位报警、满液停机、防溢流、放空和维护流程。
- 完成材料兼容、清洁、沉积、连续节拍和寿命验证。
FAQ｜IVD废液抽吸选型常见问题
真空越深，IVD废液抽吸速度就一定越快吗？
不一定。实际速度还取决于管径、管长、阀、过滤压降、漏气、集液瓶容积和液体性质；真空过强还可能增加飞溅与泡沫。
空载气体流量可以直接换算成废液流量吗？
不能。两者的介质、压力与系统阻力不同。废液流量必须在真实管路、阀、液位和背压条件下测量。
普通液泵能不能直接抽洗针废液？
要确认泵是否允许预期的吸空和气液交替、能否重新吸液、材料是否兼容，并验证泡沫、残留和长期沉积。
真空间接抽吸能否保证真空泵永远不接触液体？
不能绝对保证。满液、泡沫、冷凝或保护失效仍可能让液体到达真空端，所以必须有液位、防溢流和过滤。
一个真空泵能否同时带多个废液支路？
可以评估，但要验证同时开启数量、阀时序、集液瓶容积、压力恢复和支路串扰；一个支路漏气可能拖慢其他支路。
废液含次氯酸盐、表面活性剂或蛋白残留时怎样选材料？
不能只看材料名称。应结合真实浓度、温度、接触时间、清洗周期和沉积开展浸泡、循环与寿命验证，并覆盖泵、管路、阀和密封。
