IVD 폐액 흡인에는 액체 펌프와 진공 펌프 중 무엇을 선택해야 할까요? 직접 흡인과 간접 흡인의 차이
IVD 장비의 세척 바늘, 반응 큐벳 세척과 일반 폐액 배출은 모두 ‘폐액 흡인’이라 부르지만, 폐액이 액체 펌프를 직접 통과하는지 아니면 먼저 수집병으로 들어간 뒤 진공 펌프가 진공을 만드는지에 따라 선정 논리가 완전히 달라집니다.
선정 전에 네 가지 질문에 답하십시오. 폐액이 펌프를 통과합니까? 액체를 모두 흡인한 뒤에도 공기가 계속 유입됩니까? 시스템은 연속 배액이 필요합니까, 아니면 짧은 주기의 배관 비우기가 필요합니까? 폐액에 거품, 입자, 결정 또는 부식성 세척제가 있습니까?

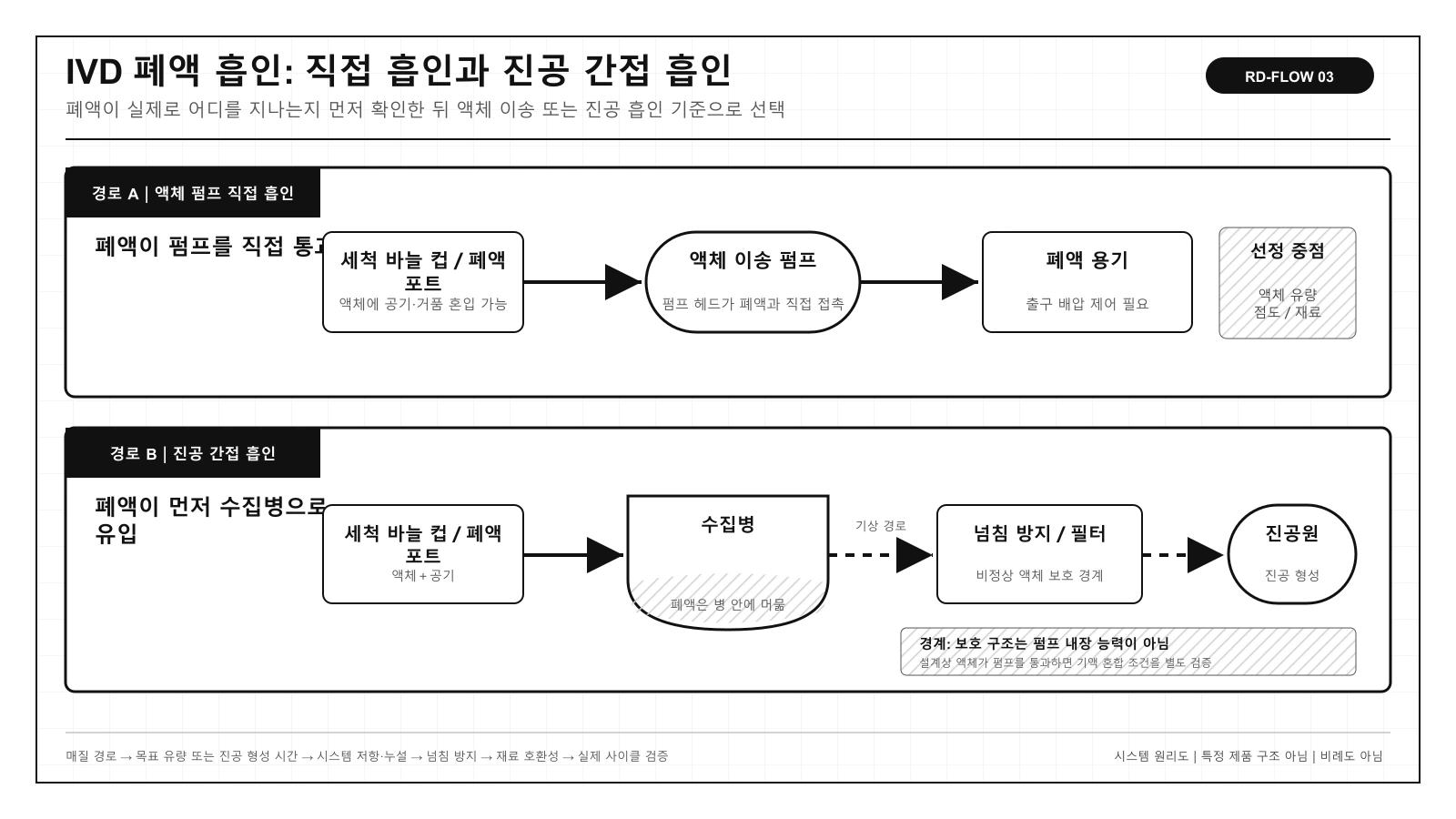

1. 먼저 폐액 경로를 명확히 그린 뒤 펌프를 선택하십시오
| 개념 | 펌프가 주로 접촉하는 매질 | 폐액의 펌프 헤드 통과 여부 | 핵심 과업 |
|---|---|---|---|
| 액체 펌프 직접 흡인 | 기포가 섞일 수 있는 폐액 | 예 | 폐액을 폐액 용기로 직접 이송 |
| 진공 간접 흡인 | 공기, 습기와 에어로졸 | 정상 상태에서는 아니요 | 수집병에 진공을 형성하고 유지 |
| 기액 혼합 처리 능력 | 액체, 기포와 공기가 교대로 유입 | 아키텍처에 따라 다름 | 공흡인, 액체 슬러그 또는 습기에 대응하며 정밀 계량은 담당하지 않음 |
기액 혼합 처리 능력은 직접 흡인 경로에 사용할 수도 있고 진공 측의 비정상 허용 능력으로 사용할 수도 있습니다. 그렇다고 ‘펌프가 주로 어떤 매질을 처리하는가’라는 질문을 생략할 수 없으며, 액위 감지, 넘침 방지와 여과까지 없앨 수는 없습니다.
2. IVD 폐액은 안정된 단일 액체인 경우가 드뭅니다
세척 바늘과 반응 큐벳의 배액은 보통 간헐 공정입니다. 밸브가 열리면 먼저 액체가 들어오고 액면이 낮아지면 기포가 나타나며, 액체를 모두 흡인한 뒤에도 잔류량을 줄이기 위해 공흡인이 계속될 수 있습니다. 계면활성제는 거품을 만들고 단백질이나 시약 잔류물은 침전·결정화되거나 작은 통로를 막을 수 있습니다.
| 사이클 단계 | 매질 상태 | 오해하기 쉬운 매개변수 | 검증할 항목 |
|---|---|---|---|
| 액체 유입 | 연속 또는 간헐 폐액 | 무부하 기체 유량을 액체 유량으로 간주 | 실제 배액량, 배압, 점도와 잔류량 |
| 액면 하강 | 액체 슬러그와 기포가 교대로 유입 | 평균 유량만 확인 | 압력 변동, 재흡입과 밸브 타이밍 |
| 공흡인 | 주로 공기 | 건식 운전은 영향이 없다고 판단 | 허용 공흡인 시간, 온도 상승, 소음과 수명 |
| 세척 후 정지 | 잔류물, 침전 또는 결정 | 신품으로 깨끗한 물만 시험 | 재시작, 세척 후 복구와 장기 밀봉 |
3. 액체 펌프 직접 흡인: 경로는 짧지만 펌프가 모든 폐액 위험을 부담합니다
직접 흡인은 펌프를 폐액 경로에 바로 배치하며, 분기가 적고 연속 배액이 필요하거나 액체 이송을 직접 제어하려는 시스템에 적합합니다. 그 대신 세척제, 검체 잔류물, 거품, 결정과 입자가 모두 펌프 헤드로 들어가므로 다이어프램, 밸브, 펌프실과 하류 배압을 모두 검증해야 합니다.
| 항목 | 직접 흡인의 장점 | 반드시 감수해야 할 대가 |
|---|---|---|
| 구조 | 경로가 짧고 부품 수가 비교적 적음 | 펌프가 모든 폐액과 직접 접촉 |
| 배액 | 폐액통으로 연속 이송 가능 | 출구 배압과 역류를 제어해야 함 |
| 다중 분기 | 각 분기를 독립적으로 조정하기 쉬움 | 펌프 또는 밸브 제어 수가 늘 수 있음 |
| 유지보수 | 진공 수집병을 정기적으로 비울 필요 없음 | 펌프 내부 잔류, 세척과 밸브 침전이 더 중요 |
| 공흡인 | 말단 잔류량을 줄일 수 있음 | 펌프가 기액 교대와 재흡입을 허용하는지 확인해야 함 |
직접 흡인은 ‘액체를 흡인할 수 있는가’만 시험해서는 안 됩니다. 습식 운전에서 공흡인으로 전환된 뒤의 상태, 공흡인 후 다시 액체를 흡인할 수 있는지, 장기 사이클 후 침전 때문에 밸브의 밀봉 성능이 저하되는지, 최악의 폐액 조건에서 최종 잔류량이 얼마인지도 검증해야 합니다.
4. 진공 간접 흡인: 펌프를 주 폐액과 격리하지만 보호 장치는 생략할 수 없습니다
간접 흡인은 진공 펌프가 수집병 상부 기상의 압력을 낮추고 압력 차로 폐액을 병 안에 끌어들입니다. 하나의 진공원이 밸브 매니폴드를 통해 여러 분기를 담당할 수 있고 펌프도 대부분의 폐액과 직접 접촉할 필요가 없습니다. 그러나 용기, 액위, 여과, 넘침 방지, 벤트와 밸브 타이밍이 함께 작동해야 합니다.
| 보호 단계 | 주요 목적 | 없을 때의 일반적인 위험 |
|---|---|---|
| 진공용 수집병 | 폐액을 담고 내외부 압력 차를 견딤 | 용기 변형, 누설 또는 액체의 진공 배관 유입 |
| 액위 감지 | 만액 시 경보 또는 정지 | 폐액과 거품이 계속 상류로 이동 |
| 넘침 방지 구조 | 비정상 액체가 펌프 쪽으로 돌진하는 것을 차단 | 펌프, 필터와 배기 측 오염 |
| 소수성 여과 | 액적과 에어로졸의 후단 이동 제한 | 저항 증가 또는 후단 보호 상실 |
| 벤트와 감압 | 유지보수 전에 진공 해제 | 마개를 열 때 튀거나 용기가 열리지 않음 |
‘펌프가 폐액과 접촉하지 않는다’는 것은 정상 조건의 설계 목표일 뿐입니다. 거품, 만액, 액위 감지 실패와 응축으로 액적이 진공 측까지 도달할 수 있으므로 일반 기체 펌프에 빈 병 하나만 연결해 완전한 폐액 흡인 시스템이라고 볼 수 없습니다.
5. 언제 기액 혼합 처리 능력을 선정 조건에 포함해야 합니까?
| 평가할 수 있는 조건 | 직접 추론할 수 없는 능력 |
|---|---|
| 직접 흡인 말단에서 액체 슬러그와 공기가 반복 전환 | 검체 또는 시약의 정밀 계량이 가능하다는 뜻이 아님 |
| 세척 바늘 컵 폐액에 기포 또는 거품 포함 | 어떤 거품, 입자 또는 액체 슬러그 체적도 허용된다는 뜻이 아님 |
| 배관의 주기적 비우기와 단시간 공흡인 | 연속 순수 액체 이송 성능과 같다는 뜻이 아님 |
| 진공 측에 습기나 소량의 응축수가 도달할 가능성 | 집액, 넘침 방지와 여과를 없앨 수 있다는 뜻이 아님 |
설계상 액체가 펌프를 통과한다면 기액 비율, 액체 슬러그 지속 시간, 공흡인 시간, 입자와 거품을 명확히 해야 합니다. 펌프가 수집병 뒤에 있다면 기상 용적, 누설량, 필터 저항과 비정상 액체 도달 경계를 명확히 해야 합니다. 두 아키텍처 모두 실제 매질로 재료를 검증해야 합니다.

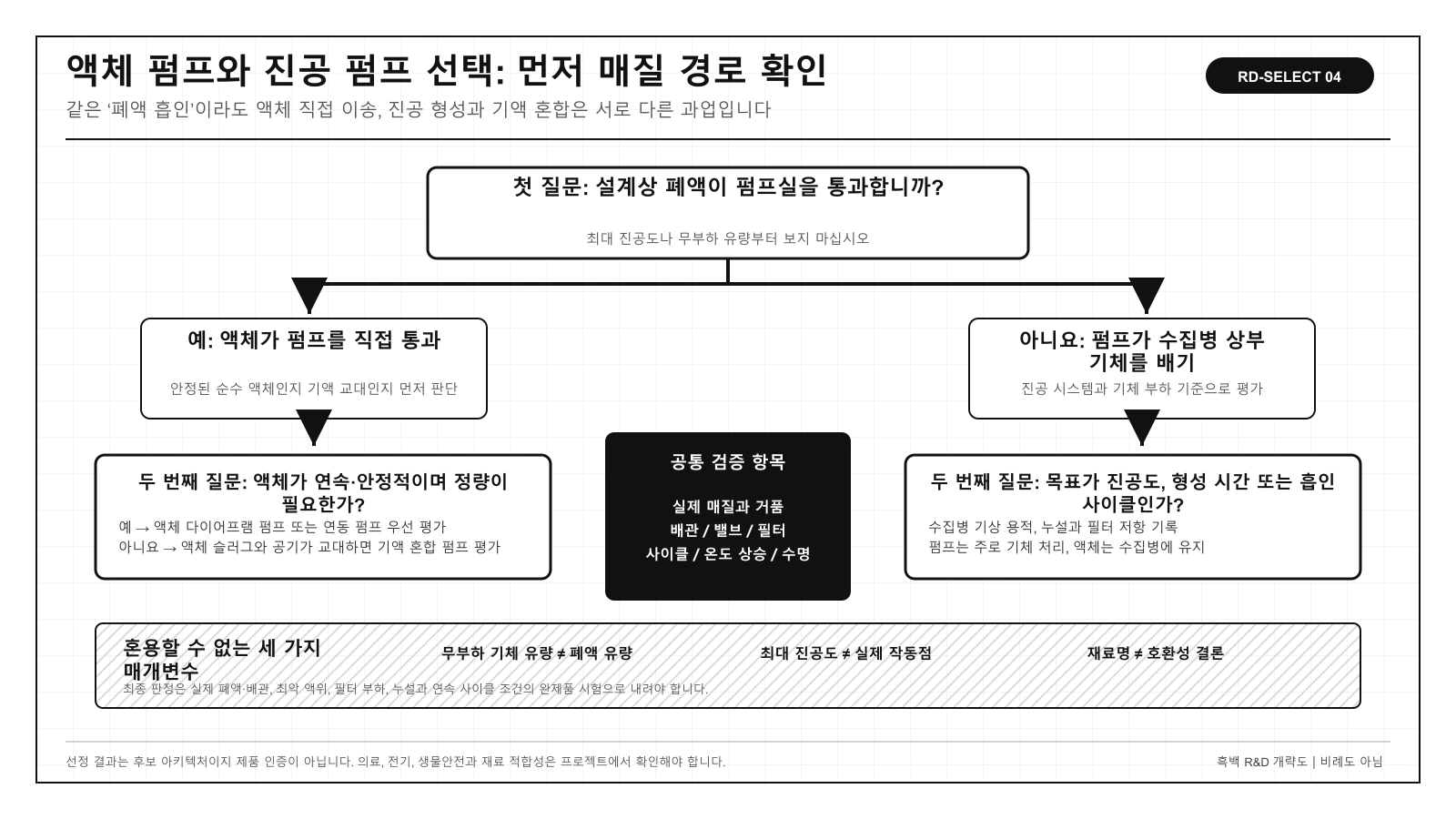

6. 직접 흡인과 간접 흡인 중 선택: 단일 매개변수가 아니라 과업을 기준으로 결정하십시오
| 선정 항목 | 액체 펌프 직접 흡인 | 진공 간접 흡인 |
|---|---|---|
| 폐액의 펌프 통과 여부 | 예 | 정상 상태에서는 아니요 |
| 연속 배액 | 비교적 쉬움 | 수집병 배액을 고려해야 함 |
| 다중 분기 확장 | 펌프 또는 밸브 제어 추가 | 하나의 진공원이 밸브 타이밍에 따라 여러 분기를 담당 가능 |
| 주요 재료 위험 | 모든 폐액이 펌프와 직접 접촉 | 습기, 에어로졸과 비정상 역류 |
| 주요 유지보수 지점 | 펌프 내부 잔류, 밸브와 다이어프램 | 수집병, 필터, 액위와 밀봉 |
| 핵심 인수 시험 | 실제 배액량, 공흡인과 재흡입 | 진공 형성 시간, 분기 간 간섭과 넘침 방지 |
Q_cycle = V_waste / t_cycleQ_cycle은 한 사이클의 평균 폐액 요구량을 설명하는 데만 사용합니다. 직접 흡인 선정 시에는 순간 유량, 출구 배압과 공흡인도 포함해야 하고, 간접 흡인 선정 시에는 수집병의 기상 용적, 진공 형성 시간, 누설과 밸브 개방 후의 압력 회복도 포함해야 합니다.7. 흔히 발생하는 여섯 가지 선정 오류와 예방법
| 흔한 오류 | 실패하는 이유 | 예방법 |
|---|---|---|
| 무부하 기체 유량을 폐액 유량으로 간주 | 시험 매질과 저항이 다름 | 실제 유로에서 배액 시간과 잔류량 측정 |
| 최대 진공도만 비교 | 실제 속도는 배관, 밸브, 여과와 누설의 영향을 받음 | 전체 시스템의 압력—시간 곡선 기록 |
| 유입 세척액 양만으로 펌프 계산 | 액체 흡인 후에도 많은 공기가 들어옴 | 액체량, 공흡인 시간과 사이클을 함께 집계 |
| 간접 흡인에 넘침 방지 장치를 두지 않음 | 거품과 만액으로 액체가 진공 측에 들어갈 수 있음 | 액위, 정지, 여과와 이중 보호 설정 |
| 재료명만 확인 | 농도, 온도와 접촉 시간이 결과를 바꿈 | 침지, 사이클, 세척과 수명 검증 수행 |
| 폐액 펌프로 정밀 계량 | 폐액 배출과 계량의 목표가 다름 | 시약 계량과 폐액 흡인을 분리 설계 |
실제로 의미 있는 완제품 데이터는 단순한 ‘흡인 가능/불가능’이 아니라 한 사이클의 배액 시간, 최종 잔류량, 공흡인 후 재흡입, 분기 간 간섭, 필터 차압, 수집병 진공 형성 시간, 재료 변화와 만액 보호 응답입니다.
8. 장착 검증 체크리스트, 참고 자료와 사용 경계
- 세척제, 검체 잔류물, 거품, 입자, 결정과 발생 가능한 위험 휘발성 물질을 명확히 합니다.
- 펌프가 폐액 본체와 접촉하는지, 수집병 상부의 습기만 접촉하는지 확인합니다.
- 실제 배관 내경과 길이, 밸브, 필터 및 최악 액위를 사용해 시험합니다.
- 한 사이클의 배액 시간, 잔류량, 공흡인 시간과 재흡입 능력을 측정합니다.
- 여러 분기가 동시에 또는 순차적으로 작동할 때 압력 회복과 분기 간 간섭을 검증합니다.
- 액위 경보, 만액 정지, 넘침 방지, 벤트와 유지보수 절차를 검증합니다.
- 재료 호환성, 세척, 침전, 연속 사이클과 수명 검증을 완료합니다.
FAQ｜IVD 폐액 흡인 선정 자주 묻는 질문
진공이 깊을수록 IVD 폐액 흡인 속도도 반드시 빨라집니까?
반드시 그렇지는 않습니다. 실제 속도는 배관 내경과 길이, 밸브, 필터 압력 손실, 누설, 수집병 용적과 액체 특성의 영향도 받습니다. 지나치게 깊은 진공은 튐과 거품을 늘릴 수 있습니다.
무부하 기체 유량을 폐액 유량으로 직접 환산할 수 있습니까?
할 수 없습니다. 두 유량은 매질, 압력과 시스템 저항이 다릅니다. 폐액 유량은 실제 배관, 밸브, 액위와 배압 조건에서 측정해야 합니다.
일반 액체 펌프로 세척 바늘 폐액을 직접 흡인할 수 있습니까?
펌프가 예상 공흡인과 기액 교대를 허용하는지, 다시 액체를 흡인할 수 있는지, 재료가 호환되는지 확인하고 거품, 잔류물과 장기 침전을 검증해야 합니다.
진공 간접 흡인이 진공 펌프와 액체의 접촉을 영구적으로 막을 수 있습니까?
절대적으로 보장할 수 없습니다. 만액, 거품, 응축 또는 보호 장치 고장으로 액체가 진공 측에 도달할 수 있으므로 액위 감지, 넘침 방지와 여과가 반드시 필요합니다.
하나의 진공 펌프가 여러 폐액 분기를 동시에 담당할 수 있습니까?
평가할 수 있지만 동시에 열리는 분기 수, 밸브 타이밍, 수집병 용적, 압력 회복과 분기 간 간섭을 검증해야 합니다. 한 분기의 누설이 다른 분기를 느리게 할 수 있습니다.
폐액에 차아염소산염, 계면활성제 또는 단백질 잔류물이 있을 때 재료를 어떻게 선택합니까?
재료명만으로 판단할 수 없습니다. 실제 농도, 온도, 접촉 시간, 세척 주기와 침전을 고려해 침지, 사이클 및 수명 검증을 수행하고 펌프, 배관, 밸브와 씰을 모두 포함해야 합니다.
