실험실 폐액 흡인 펌프의 흡입력이 약해졌다면? 누설, 필터 막힘과 역류 점검
실험실 폐액 흡인 펌프는 보통 수집병, 넘침 방지 구조와 소수성 필터 뒤에 배치되어 병 안의 기체를 빼내 진공을 만듭니다. 흡입력이 약해졌다면 펌프 자체의 변화인지, 아니면 누설, 필터 막힘, 넘침 방지 장치 작동, 흡인 팁 막힘 또는 폐액 역류 때문인지 먼저 구분해야 합니다.
실험실 폐액 흡인 펌프는 진공 액체 흡인 펌프 또는 폐액 흡인 진공 펌프라고도 하며, 세포 배양, 마이크로플레이트 세척 및 자동화 워크스테이션에서 배지, 상등액과 세척액을 수집할 때 자주 사용됩니다. 이 펌프는 단독으로 작동하는 부품이 아니라 전체 흡인 경로의 진공원입니다.
1. 실험실 폐액 흡인 펌프는 시스템에서 무엇을 담당합니까?

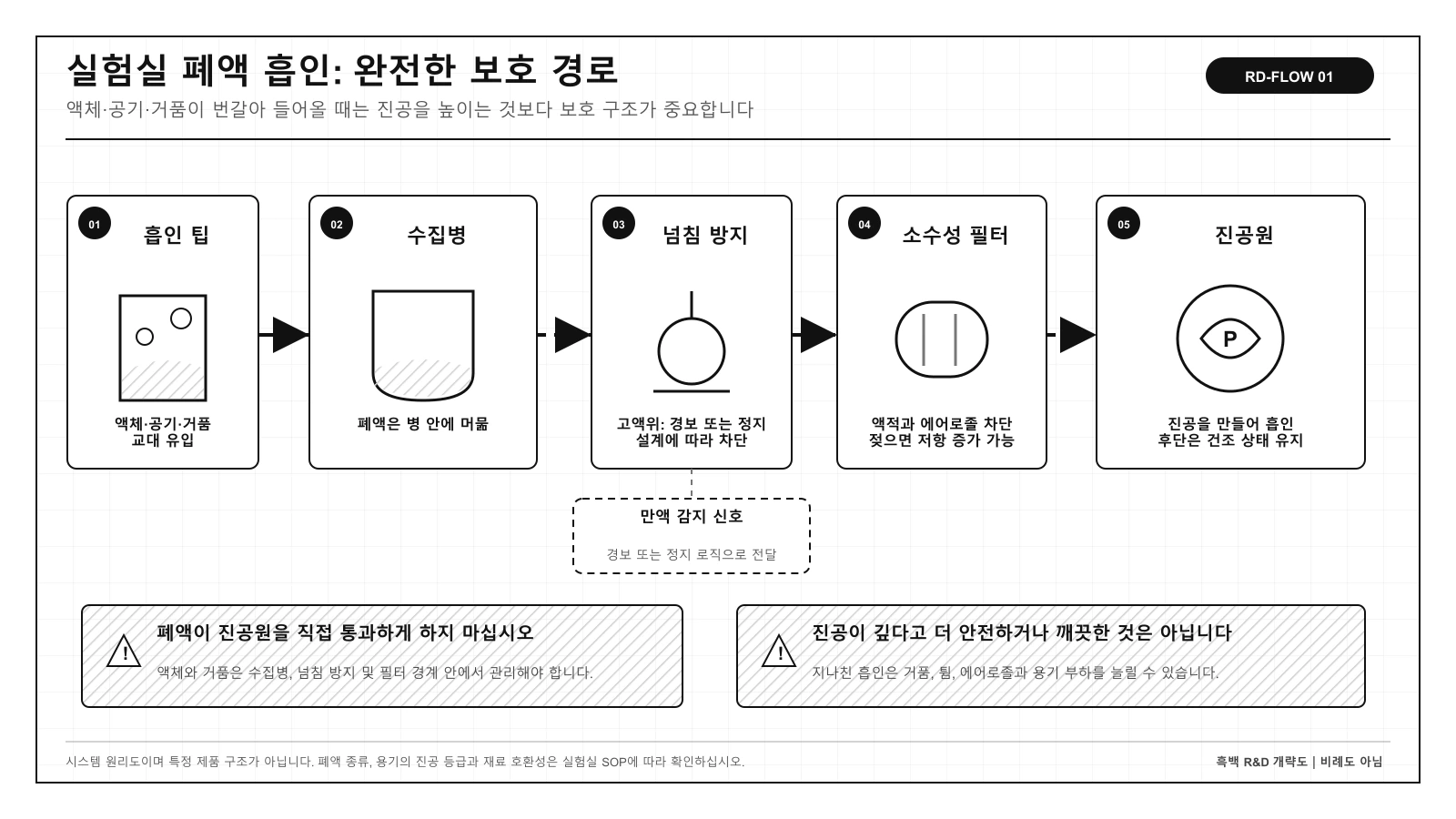

일반적인 경로는 ‘흡인 팁—흡인 튜브—수집병—넘침 방지 구조—소수성 필터—흡인 펌프’입니다. 흡인 팁 쪽으로 액체, 공기와 거품이 들어오며, 정상 상태에서는 폐액이 수집병 안에 머물러야 합니다. 펌프는 병 상부의 기체를 빼내 흡인 팁과 수집병 사이에 압력 차를 만듭니다.
| 단계 | 흡인 팁으로 들어오는 매질 | 펌프 측 부하 | 권장 기록 |
|---|---|---|---|
| 액면 접촉 | 주로 액체 | 수집병의 기상부가 계속 배기됨 | 흡인 시간, 액주 높이, 잔류량 |
| 액면 하강 | 액체와 공기가 번갈아 유입 | 유입 공기량과 기체 부하 증가 | 압력 파형, 거품 높이, 소리 |
| 액면 바닥 도달 | 주로 공기 | 작동점이 기체 흡인과 진공 유지로 전환 | 안정 압력, 공흡인 시간, 온도 상승 |
| 비정상 만액 | 액체 또는 거품이 보호 경계를 넘음 | 펌프 전단에 액체가 도달할 수 있음 | 액위, 인터록 시간, 필터 상태 |
2. 흡인 펌프의 성능은 최대 진공도만으로 판단할 수 없습니다
최대 진공도는 펌프가 도달할 수 있는 진공 한계를 나타내고, 무부하 기체 유량은 낮은 압력 차에서의 기체 이송 규모를 나타냅니다. 두 수치는 같은 작동점이 아닙니다. 튜브, 필터, 병마개와 피팅을 장착한 뒤의 실제 흡인 속도는 펌프 곡선과 시스템 저항이 함께 결정합니다.
S_eq ≈ (V_g / t_build) × ln(p₀ / p₁)V_g는 시험 시 실제 기상 용적이고, t_build는 절대압이 p₀에서 p₁로 내려가는 시간입니다. 같은 시스템의 등가 진공 형성 능력을 비교할 수 있지만 펌프 명판 유량과 같지는 않습니다. 습기, 누설, 재료의 가스 방출과 온도 변화가 결과에 영향을 줍니다.| 현상 | 펌프 외부 문제에 가까운 경우 | 펌프 본체 또는 구동 문제에 가까운 경우 |
|---|---|---|
| 짧고 깨끗한 튜브의 기준선은 정상이나 완제품에 연결하면 느려짐 | 필터, 누설, 튜브, 흡인 팁 또는 넘침 방지 장치 | 가능성이 비교적 낮음 |
| 펌프 기준선과 완제품 성능이 함께 점차 저하 | 전원과 환경 조건도 확인해야 함 | 밸브, 다이어프램, 구동부 또는 마모 점검 필요 |
| 진공은 형성되지만 액체 흡인이 여전히 느림 | 흡인 팁 막힘, 가는 튜브, 양정, 점도 | 이 현상만으로 펌프 고장을 판정할 수 없음 |
| 펌프 정지 후 압력이 빠르게 상승 | 병마개, 피팅, 튜브 또는 체크 경계 누설 | 구간별 격리 후 판단 필요 |
엔지니어링 선정 시에는 목표 진공도에서 사용 가능한 기체 흡인 능력, 정해진 용적의 진공 형성 시간, 연속 운전 온도 상승, 전원 조건과 전체 시스템 저항을 함께 제시해야 합니다. ‘흡입력이 커야 한다’는 설명 하나만으로는 실제 장비에서의 펌프 작동점을 정할 수 없습니다.
3. 누설, 필터 막힘과 폐액 역류는 서로 다른 흔적을 남깁니다
| 고장 | 일반적인 증상 | 안전한 검증 방법 | 처리 중점 |
|---|---|---|---|
| 병마개 또는 피팅 누설 | 목표 진공에 도달하지 못하고 공흡인 소리가 계속 남 | 구간별 격리 후 압력—시간 곡선 비교 | 씰, 나사, 튜브와 조립 응력 |
| 소수성 필터가 젖거나 막힘 | 흡입력이 점차 약해지고 필터 전후 압력 차가 증가 | 유지보수 요구에 맞는 적합한 필터로 교체 후 재시험 | 거품, 액적과 오염의 발생원도 계속 점검 |
| 튜브 또는 흡인 팁 막힘 | 한 분기만 느리고 펌프 쪽에서는 진공 형성 가능 | 튜브 형상을 복원하고 흡인 팁을 청소한 뒤 재시험 | 꺾임, 눌림, 결정과 단백질 잔류물 |
| 넘침 방지 장치 작동 | 병이 가득 찰 무렵 갑자기 흡인되지 않거나 유량 급감 | SOP에 따라 액위와 복귀 상태 점검 | 보호 장치를 강제로 우회한 채 흡인 금지 |
| 폐액 역류 발생 | 필터에 액체가 보이거나 펌프 소리·배기가 비정상 | 정지·격리 후 오염 처리 절차에 따라 평가 | 말린 뒤 바로 정상 사용 가능하다고 간주 금지 |
압력 상승법으로 시스템 누설 확인
깨끗하고 건조하며 온도가 비교적 안정적이고 유지보수 절차에 부합하는 상태에서, 정해진 절대압까지 배기한 뒤 펌프를 격리하고 알려진 기상 용적 안의 압력 상승을 기록할 수 있습니다. 반복 시험과 신품 기준선을 보관하면 소리만으로 판단하는 것보다 씰의 점진적 열화를 쉽게 찾을 수 있습니다.
q_L = V_gas × (Δp / Δt)q_L은 압력 상승법으로 얻은 등가 기체 부하입니다. V_gas에는 실제 기상 용적을 사용하고 Δp에는 절대압 변화를 사용해야 합니다. 젖은 병의 증발, 거품 붕괴와 재료의 가스 방출도 값을 높일 수 있으므로 먼저 같은 조건의 상대 비교에 사용하고 일반적인 합격 기준을 그대로 적용해서는 안 됩니다.4. 재료 호환성은 폐액, 증기와 비정상 액적까지 포함해야 합니다
정상 상태에서 흡인 펌프는 주로 기체와 접촉하지만 폐액 증기, 에어로졸과 비정상 역류 액적에 노출될 수 있습니다. 재료 평가는 수집병과 튜브에서 끝내지 말고 펌프 입구, 펌프실의 접촉 재료, 다이어프램, 밸브와 배기 경로까지 포함해야 합니다.
| 명시해야 할 매질 정보 | 중요한 이유 | 이것만으로 대체할 수 없는 항목 |
|---|---|---|
| 성분, 농도, 온도와 pH | 재료의 팽윤, 부식과 휘발 부하 결정 | ‘실험실 폐액’이라고만 기재할 수 없음 |
| 거품, 단백질, 입자와 결정 | 흡인 팁, 밸브와 필터를 막을 수 있음 | 깨끗한 물 한 컵 시험만으로 대체할 수 없음 |
| 소독제와 세척 절차 | 체류 시간과 혼합 순서가 위험을 바꿈 | 재료명만 확인할 수 없음 |
| 생물학적 위해성과 휘발성 | 여과, 배기와 유지보수 보호 방식을 결정 | 기밀성을 생물안전성과 동일시할 수 없음 |
감염성, 부식성, 인화성, 휘발성 또는 유기용매 함유 폐액은 실험실 EHS, 폐액 SOP와 실제 매질을 기준으로 별도 평가해야 합니다. 기체를 흡인하거나 기액 혼합물을 처리할 수 있다는 사실이 생물안전, 방폭 또는 모든 화학 매질에 대한 적합성을 의미하지는 않습니다.
5. 완제품 검증에는 정상, 부하 및 비정상 조건을 함께 포함해야 합니다
| 시험 조건 | 제어 입력 | 최소 기록 항목 | 목적 |
|---|---|---|---|
| 흡인 펌프의 청정 기준선 | 고정된 기상 용적, 배관, 전원과 온도 | 진공 형성 시간, 압력, 전류, 온도 상승, 소음 | 펌프 본체의 비교 기준 수립 |
| 실제 폐액 사이클 | 실제 액체, 거품, 공흡인 시간과 운전 주기 | 흡인 시간, 잔류량, 거품 높이 | 과업 완수 여부 검증 |
| 필터 부하 | 규정된 습윤 또는 오염 모의 상태 | 필터 차압, 진공 형성 시간, 경보 | 유지보수 시점과 검출 가능성 확인 |
| 제어 가능한 경미한 누설 | 지정된 안전 위치에 재현 가능한 누설 도입 | 압력 상승, 경보 시간, 흡인 변화 | 정상 공흡인과 밀봉 이상 구분 |
| 높은 액위와 거품 | 액위를 단계적으로 높이고 거품 증가 | 인터록 시간, 후단 액체 도달 여부 | 액체 보호 경계 검증 |
| 정지와 재시작 | 최종 설치 상태, 유지보수 후 상태와 최장 정지 시간 | 초기 진공 형성, 복구 시간, 이상 횟수 | 장기 사용 후 복구 능력 검증 |

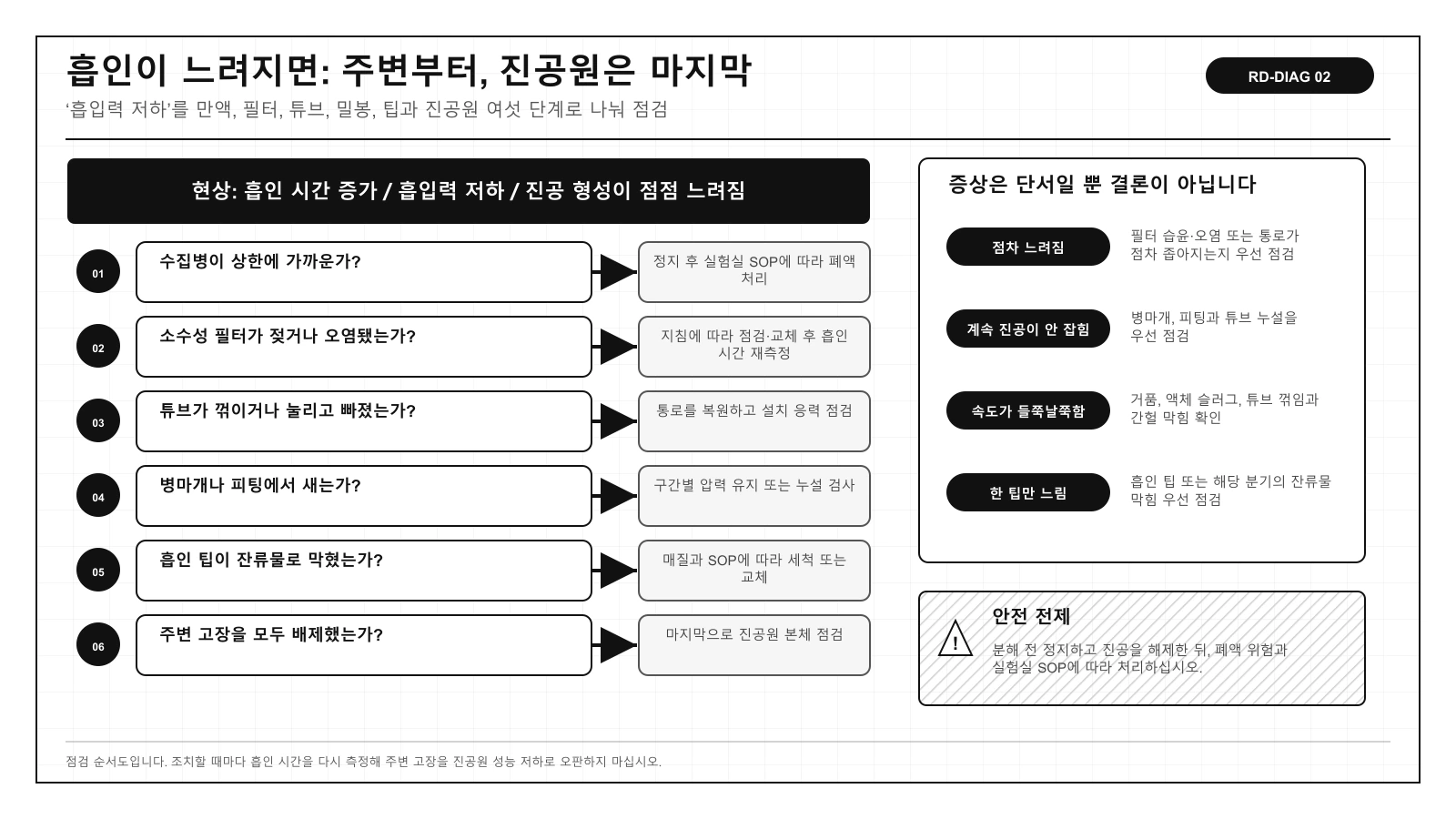

6. 실험실 폐액 흡인 펌프의 흡입력이 약해졌다면 이 여섯 단계로 점검하십시오
- 장비를 정지하고 만액, 거품 경계 초과 또는 폐액 역류가 발생했는지 확인합니다. 위험 폐액이 관련된 경우 먼저 SOP에 따라 격리합니다.
- 수집병 액위와 넘침 방지 구조가 이미 작동했는지 확인하고 강제로 우회하지 않습니다.
- 소수성 필터가 젖거나 오염·막힘 상태인지, 또는 설치 방향이 잘못되었는지 확인합니다.
- 튜브, 흡인 팁과 전단 분기가 꺾이거나 눌리고 빠졌는지, 잔류물로 막혔는지 확인합니다.
- 병마개, 씰과 피팅에서 누설이 있는지 확인하고 압력—시간 기준선으로 구간별 확인합니다.
- 주변 고장을 모두 배제한 뒤 청정 기준선으로 흡인 펌프 본체, 전원, 구동부와 제어 로직을 점검합니다.
7. 엔지니어링 결론, 참고 자료와 사용 경계
실험실 폐액 흡인 펌프는 진공원이지 수집병이 아닙니다. 흡입력이 떨어졌을 때 펌프의 청정 기준선과 전체 시스템 곡선을 분리해 비교하면 최대 진공도를 곧바로 높이는 것보다 원인을 빠르게 찾을 수 있습니다. 집액, 넘침 방지, 여과, 누설 검사와 경보는 비정상 상태를 펌프 앞에서 차단할 수 있는지를 결정합니다.
