Что делать, если ослабло всасывание насоса лабораторных отходов? Проверка утечек, фильтра и обратного затягивания
Насос аспирации лабораторных отходов обычно расположен после сборной ёмкости, защиты от переполнения и гидрофобного фильтра и создаёт вакуум, откачивая газ из ёмкости. При ослаблении всасывания прежде всего определяют, изменился ли сам насос либо причина в утечке, засорённом фильтре, сработавшей защите от переполнения, засорённом наконечнике или обратном затягивании отходов.
Насос аспирации лабораторных отходов также называют вакуумным насосом для аспирации жидкостей или отходов. Его часто применяют для сбора культуральных сред, надосадочной жидкости и промывочных растворов при культивировании клеток, промывке микропланшетов и в автоматизированных рабочих станциях. Это не изолированный компонент, а источник вакуума для всей аспирационной линии.
1. Какую задачу выполняет насос аспирации лабораторных отходов?

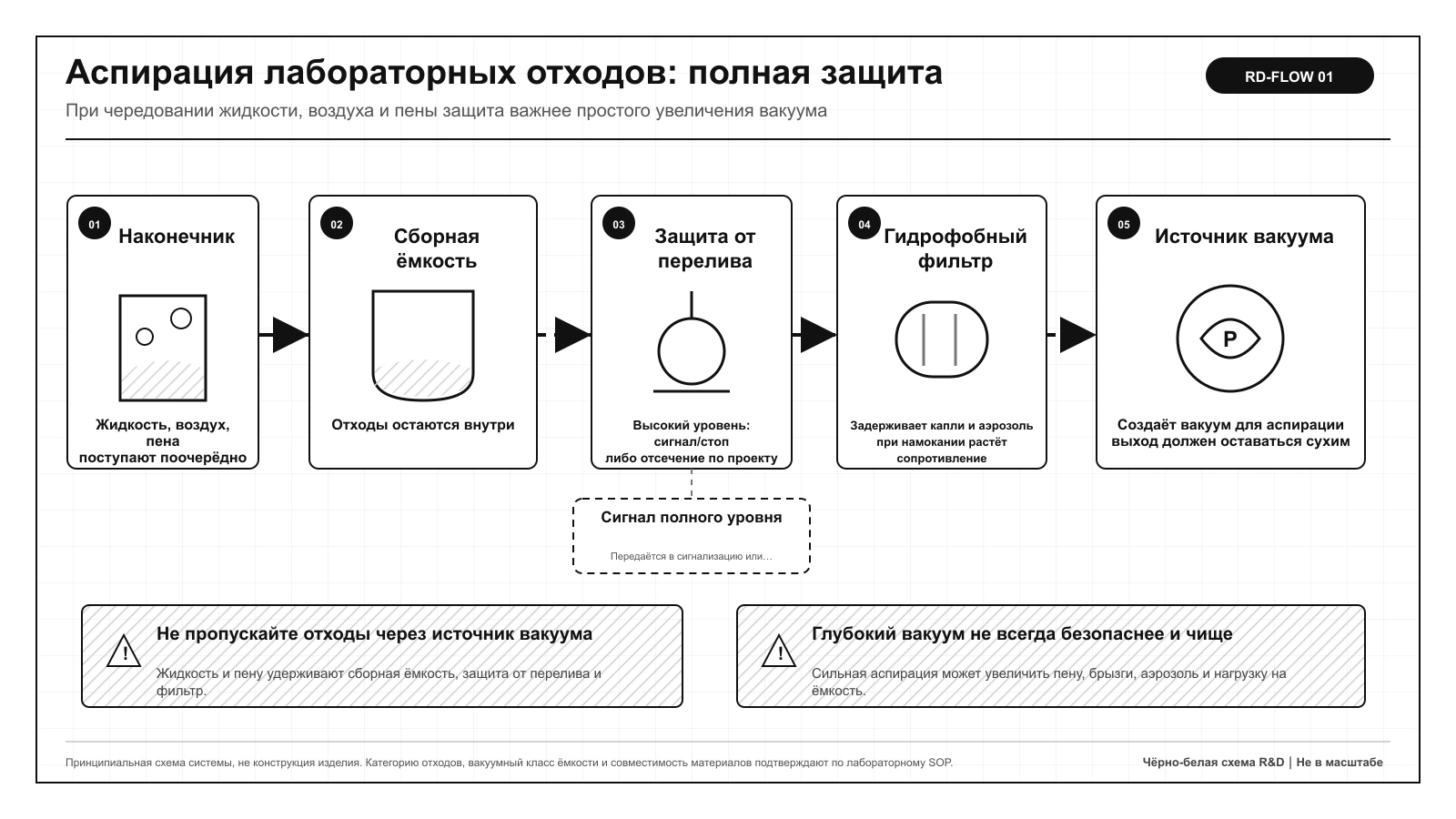

Типичный путь выглядит так: «наконечник — аспирационная трубка — сборная ёмкость — защита от переполнения — гидрофобный фильтр — аспирационный насос». Через наконечник поступают жидкость, воздух и пена. В нормальном режиме отходы должны оставаться в сборной ёмкости, а насос откачивает газ из её верхней части и создаёт перепад давления между наконечником и ёмкостью.
| Этап | Среда на наконечнике | Нагрузка со стороны насоса | Что рекомендуется записывать |
|---|---|---|---|
| Контакт с поверхностью жидкости | Преимущественно жидкость | Газовая полость сборной ёмкости непрерывно откачивается | Время аспирации, высота столба жидкости, остаточный объём |
| Снижение уровня | Чередование жидкости и воздуха | Растут подсос воздуха и газовая нагрузка | Форма сигнала давления, высота пены, звук |
| Достижение дна | Преимущественно воздух | Рабочая точка переходит к откачке газа и поддержанию вакуума | Стабильное давление, время сухой аспирации, нагрев |
| Аварийное переполнение | Жидкость или пена пересекает защитную границу | Жидкость может попасть на вход насоса | Уровень, время срабатывания блокировки, состояние фильтра |
2. Способность аспирационного насоса нельзя оценивать только по максимальному вакууму
Максимальный вакуум показывает предельное разрежение, к которому может приблизиться насос, а расход газа без нагрузки характеризует порядок производительности при малом перепаде давления. Это не одна рабочая точка. После установки трубок, фильтра, крышки и фитингов фактическая скорость аспирации определяется совместно характеристикой насоса и сопротивлением системы.
S_eq ≈ (V_g / t_build) × ln(p₀ / p₁)V_g — фактический объём газовой полости при испытании, t_build — время снижения абсолютного давления с p₀ до p₁. Формула позволяет сравнивать эквивалентную скорость создания вакуума в одной системе, но не равна паспортному расходу насоса. Влажность, утечки, газовыделение материалов и изменение температуры влияют на результат.| Наблюдение | Больше похоже на внешнюю проблему | Больше похоже на насос или привод |
|---|---|---|
| База на короткой чистой трубке нормальна, после подключения к прибору система замедляется | Фильтр, утечка, трубка, наконечник или защита от переполнения | Вероятность ниже |
| Базовая характеристика насоса и всей системы постепенно снижаются вместе | Следует также проверить питание и условия среды | Нужно проверить клапаны, мембрану, привод или износ |
| Вакуум создаётся, но жидкость втягивается медленно | Засорение наконечника, тонкая трубка, высота подъёма, вязкость | Одного этого признака недостаточно для вывода об отказе насоса |
| После остановки насоса давление быстро растёт | Утечка крышки, фитингов, трубок или обратной границы | Сначала требуется поэтапная изоляция |
Для инженерного выбора одновременно задают доступную газовую производительность при целевом вакууме, время создания вакуума в заданном объёме, нагрев при непрерывной работе, условия питания и сопротивление всей системы. Формулировки «нужно сильнее всасывание» недостаточно для определения рабочей точки насоса в реальном приборе.
3. Утечка, засорение фильтра и обратное затягивание отходов оставляют разные признаки
| Неисправность | Типичные признаки | Безопасная проверка | На что обратить внимание |
|---|---|---|---|
| Утечка крышки или фитинга | Целевой вакуум не достигается, звук подсоса воздуха сохраняется | Изолировать участки и сравнить кривые давление—время | Уплотнения, резьба, трубки и монтажные напряжения |
| Гидрофобный фильтр намок или засорился | Всасывание постепенно слабеет, перепад на фильтре растёт | Заменить на подходящий фильтр по регламенту и повторить испытание | Продолжить поиск источника пены, капель и загрязнения |
| Трубка или наконечник засорены | Медленно работает одна ветвь, насос по-прежнему создаёт вакуум | Восстановить форму трубки, очистить наконечник и повторить испытание | Перегиб, сдавливание, кристаллизация и белковый остаток |
| Сработала защита от переполнения | Около полного уровня аспирация внезапно прекращается или расход резко падает | Проверить уровень и состояние возврата по SOP | Не обходить защиту принудительно для продолжения аспирации |
| Произошло обратное затягивание отходов | На фильтре видна жидкость, изменился звук насоса или выхлоп | Остановить, изолировать и оценить по процедуре обращения с загрязнением | Не считать, что после простой просушки эксплуатация безопасна |
Проверка утечки системы методом роста давления
В чистом и сухом состоянии, при относительно стабильной температуре и в рамках процедуры обслуживания можно откачать систему до заданного абсолютного давления, изолировать насос и записать рост давления в известном газовом объёме. Повторные измерения и базовая кривая нового прибора лучше выявляют постепенное ухудшение уплотнений, чем оценка только по звуку.
q_L = V_gas × (Δp / Δt)q_L — эквивалентная газовая нагрузка, полученная методом роста давления. Для V_gas используют фактический газовый объём, для Δp — изменение абсолютного давления. Испарение из влажной ёмкости, разрушение пены и газовыделение материалов также повышают результат, поэтому сначала применяйте его для относительного сравнения при одинаковых условиях, а не как универсальный предел годности.4. Совместимость материалов должна охватывать отходы, пары и аварийные капли
В нормальном режиме аспирационный насос в основном контактирует с газом, но может подвергаться воздействию паров отходов, аэрозолей и капель при аварийном обратном затягивании. Оценка материалов не должна ограничиваться сборной ёмкостью и трубками: она должна охватывать вход насоса, контактные материалы камеры, мембрану, клапаны и направление выхлопа.
| Какие данные о среде нужны | Почему это важно | Чем нельзя заменять |
|---|---|---|
| Состав, концентрация, температура и pH | Определяют набухание, коррозию и нагрузку летучими компонентами | Недостаточно написать «лабораторные отходы» |
| Пена, белки, частицы и кристаллы | Могут засорить наконечник, клапаны и фильтр | Недостаточно испытания со стаканом чистой воды |
| Дезинфицирующие средства и процедура очистки | Время выдержки и порядок смешивания меняют риск | Недостаточно названия материала |
| Биологическая опасность и летучесть | Определяют фильтрацию, выхлоп и защиту при обслуживании | Герметичность не равна биобезопасности |
Инфекционные, коррозионные, горючие, летучие отходы или отходы с органическими растворителями требуют отдельной оценки по лабораторным правилам EHS, SOP обращения с отходами и реальной среде. Возможность откачивать газ или газожидкостную смесь не означает биобезопасность, взрывозащиту или пригодность для всех химических сред.
5. Проверка всей системы должна объединять нормальные, нагруженные и аварийные режимы
| Режим испытания | Контролируемые входные условия | Минимальная запись | Цель |
|---|---|---|---|
| Чистая база аспирационного насоса | Фиксированный газовый объём, трубопровод, питание и температура | Время создания вакуума, давление, ток, нагрев, шум | Создать базу сравнения самого насоса |
| Реальный цикл отходов | Реальная жидкость, пена, время сухой аспирации и рабочий цикл | Время аспирации, остаточный объём, высота пены | Подтвердить выполнение задачи |
| Нагрузка фильтра | Заданная имитация намокания или загрязнения | Перепад на фильтре, время создания вакуума, сигнализация | Подтвердить обслуживание и обнаруживаемость |
| Контролируемая малая утечка | Воспроизводимая утечка в заданном безопасном месте | Рост давления, время срабатывания, изменение аспирации | Отличить нормальную сухую аспирацию от нарушения герметичности |
| Высокий уровень и пена | Постепенно повышать уровень и количество пены | Время блокировки, наличие жидкости на выходе защиты | Проверить границу защиты от жидкости |
| Остановка и повторный пуск | Финальный монтаж, состояние после обслуживания и максимальный простой | Первичное создание вакуума, время восстановления, число отклонений | Проверить восстановление после длительной эксплуатации |

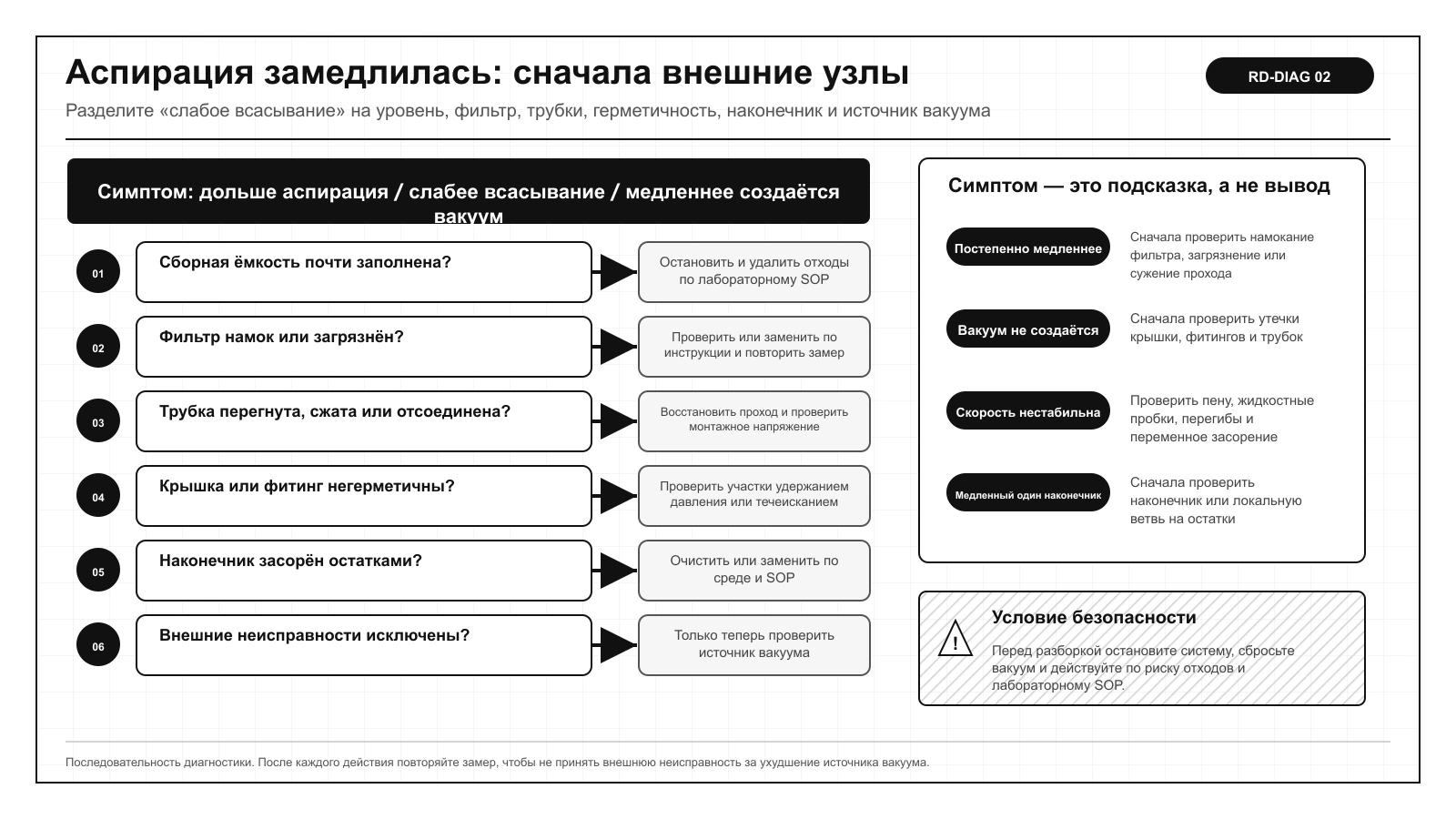

6. Если ослабло всасывание насоса лабораторных отходов, выполните шесть шагов
- Остановите систему и проверьте переполнение, выход пены за границу или обратное затягивание отходов. При опасных отходах сначала изолируйте систему по SOP.
- Проверьте уровень в сборной ёмкости и срабатывание защиты от переполнения; не обходите её принудительно.
- Проверьте гидрофобный фильтр на намокание, загрязнение, засорение или неверное направление установки.
- Проверьте трубки, наконечник и передние ветви на перегиб, сдавливание, отсоединение и засорение остатками.
- Проверьте крышку, уплотнения и фитинги на утечки и локализуйте их по базовым кривым давление—время.
- После исключения внешних неисправностей проверьте сам аспирационный насос, питание, привод и алгоритм управления на чистой базе.
7. Инженерный вывод, источники и границы применения
Насос аспирации лабораторных отходов является источником вакуума, а не сборной ёмкостью. При снижении всасывания раздельное сравнение чистой базы насоса и характеристики полной системы обычно быстрее выявляет причину, чем немедленное повышение максимального вакуума. Сбор отходов, защита от переполнения, фильтрация, поиск утечек и сигнализация определяют, будут ли аварийные среды остановлены до насоса.
Связанная область:Лабораторная автоматизация.
Источник:Описание системы лабораторной аспирации жидкостей KNF.
Источник:Защита и обслуживание вакуумной системы отходов INTEGRA.
Источник:Метод роста давления и расчёт утечки вакуумной системы.
FAQ｜Частые вопросы о насосах аспирации лабораторных отходов
Что проверять первым, если ослабло всасывание насоса лабораторных отходов?
Сначала остановите систему и проверьте переполнение, выход пены за границу и обратное затягивание. Затем по порядку проверьте защиту от переполнения, гидрофобный фильтр, трубки и наконечник, утечки крышки и фитингов. После исключения внешних причин проверьте насос по чистой базе.
Почему насос создаёт вакуум, но жидкость всё равно втягивается медленно?
Создание вакуума означает лишь достижение определённого давления в газовой линии. Засорённый наконечник, тонкая трубка, высота столба, деформация трубки, вязкость отходов и сопротивление фильтра всё ещё могут ограничивать фактическую скорость аспирации жидкости.
Намокание или засорение гидрофобного фильтра снижает всасывание?
Да. Намокший, загрязнённый или неверно установленный фильтр увеличивает сопротивление газовой линии, что обычно проявляется увеличением времени создания вакуума и постепенным замедлением аспирации. После замены также найдите источник пены или капель.
Как определить утечку крышки, фитинга или трубки?
В чистом, сухом и термостабильном контролируемом состоянии можно изолировать участки и сравнить кривые роста давления в известном газовом объёме. Испарение влаги и газовыделение материалов также влияют на результат, поэтому сравнивайте с базой при одинаковых условиях.
Можно ли продолжать использовать насос после затягивания в него отходов?
Нельзя считать, что одной просушки достаточно. Остановите и изолируйте систему, проверьте фильтр, трубки и камеру насоса по риску среды, процедуре загрязнения и требованиям производителя, затем оцените материалы, характеристики и безопасность выхлопа.
Достаточно ли максимального вакуума для выбора насоса лабораторных отходов?
Нет. Нужно также учитывать эффективную газовую производительность при целевом вакууме, газовый объём сборной ёмкости, время создания вакуума, утечки, сопротивление фильтра, нагрев при непрерывной работе, реальный цикл и аварийную защиту.
