¿Qué hacer si una bomba de aspiración de residuos líquidos de laboratorio pierde succión? Diagnóstico de fugas, filtro obstruido y arrastre de líquido
En un sistema de aspiración de residuos líquidos de laboratorio, la bomba suele situarse después del frasco colector, la protección antidesbordamiento y el filtro hidrófobo, y crea vacío extrayendo el gas del frasco. Si disminuye la succión, primero hay que distinguir entre un cambio de la propia bomba y una fuga, un filtro obstruido, la activación de la protección antidesbordamiento, una punta bloqueada o el arrastre de residuos.
La bomba de aspiración de residuos líquidos de laboratorio también se denomina bomba de aspiración por vacío o bomba de vacío para residuos. Se utiliza para recoger medio de cultivo, sobrenadantes y soluciones de lavado en cultivo celular, lavado de microplacas y estaciones automatizadas. No trabaja como un componente aislado: es la fuente de vacío de toda la cadena de aspiración.
1. ¿Qué función cumple la bomba de aspiración de residuos en el sistema?

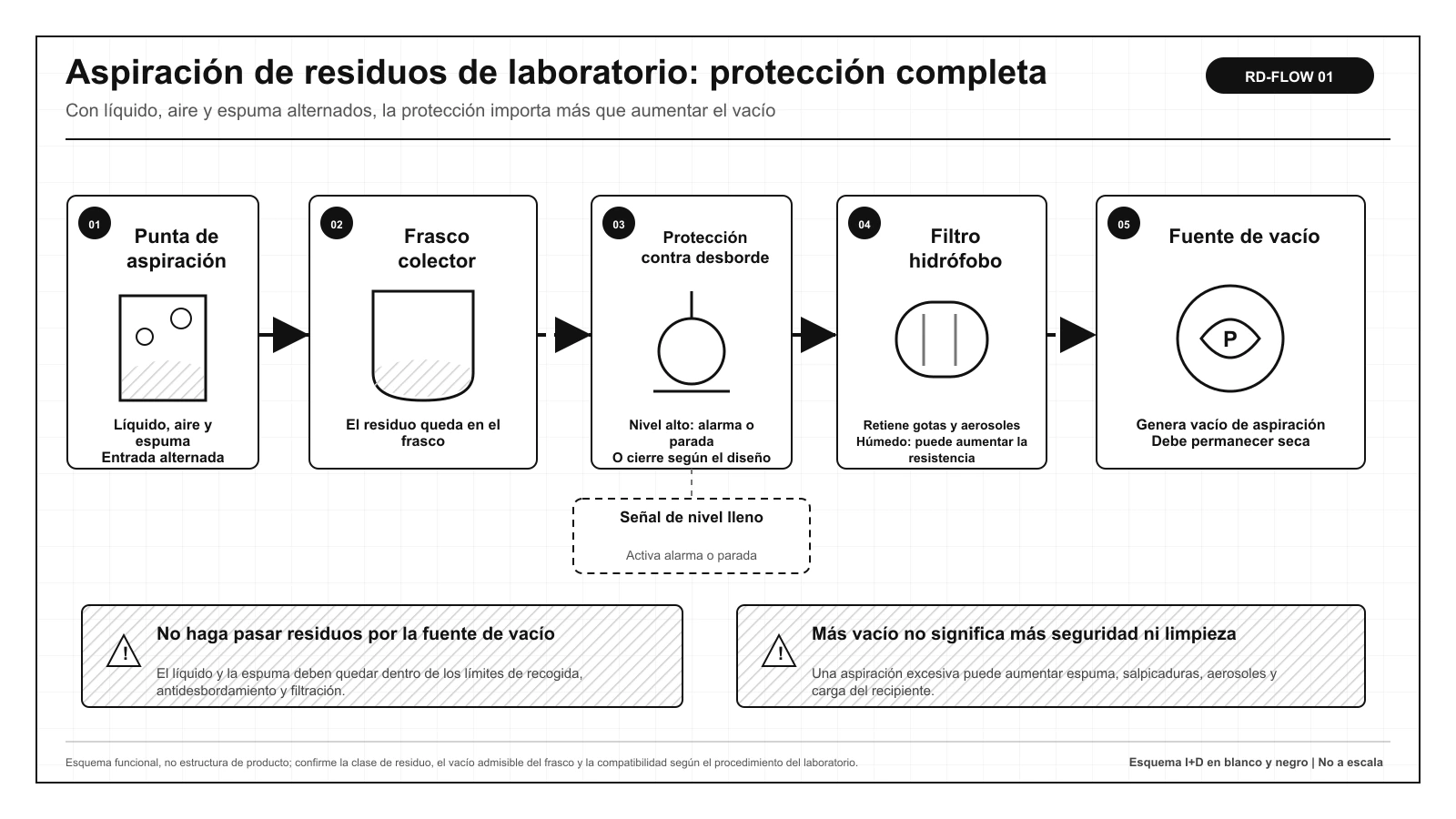

El recorrido típico es «punta de aspiración—tubo de aspiración—frasco colector—protección antidesbordamiento—filtro hidrófobo—bomba de aspiración». Por la punta entran líquido, aire y espuma; en funcionamiento normal, los residuos deben quedar en el frasco. La bomba extrae el gas de la parte superior y crea una diferencia de presión entre la punta y el frasco.
| Etapa | Medio que entra por la punta | Carga observada en la bomba | Datos recomendados |
|---|---|---|---|
| Contacto con la superficie del líquido | Principalmente líquido | Se extrae continuamente la fase gaseosa del frasco | Tiempo de aspiración, altura de la columna y volumen residual |
| Descenso del nivel | Alternancia de líquido y aire | Aumentan la entrada de aire y la carga de gas | Forma de onda de presión, altura de espuma y sonido |
| Fondo alcanzado | Principalmente aire | El punto de trabajo pasa a extracción de gas y mantenimiento del vacío | Presión estable, tiempo de aspiración en seco y aumento de temperatura |
| Sobrellenado anómalo | Líquido o espuma supera la protección | Puede aparecer líquido antes de la bomba | Nivel, tiempo de enclavamiento y estado del filtro |
2. La capacidad de aspiración no se evalúa solo con el vacío máximo
El vacío máximo indica el límite al que puede aproximarse la bomba; el caudal de gas en vacío libre indica el orden de magnitud transportado con una diferencia de presión baja. No representan el mismo punto de trabajo. Con tubos, filtro, tapa y racores instalados, la velocidad real de aspiración depende conjuntamente de la curva de la bomba y de la resistencia del sistema.
S_eq ≈ (V_g / t_build) × ln(p₀ / p₁)V_g es el volumen real de gas durante la prueba y t_build es el tiempo necesario para que la presión absoluta baje de p₀ a p₁. La relación permite comparar la capacidad equivalente de generación de vacío en un mismo sistema, pero no equivale al caudal nominal de la bomba; la humedad, las fugas, la desgasificación de materiales y la temperatura modifican el resultado.| Observación | Más probable fuera de la bomba | Más probable en la bomba o el accionamiento |
|---|---|---|
| La línea base con un tubo corto y limpio es normal, pero el equipo completo se ralentiza | Filtro, fugas, tubos, punta o protección antidesbordamiento | Menos probable |
| La línea base de la bomba y el equipo completo disminuyen progresivamente | También deben comprobarse la alimentación y el entorno | Revisar válvulas, membrana, accionamiento o desgaste |
| Se genera vacío, pero la aspiración de líquido sigue siendo lenta | Punta obstruida, tubo estrecho, altura de elevación o viscosidad | Este dato por sí solo no demuestra un fallo de la bomba |
| La presión sube rápidamente al detener la bomba | Fuga en tapa, racores, tubos o límite antirretorno | Aislar por tramos antes de concluir |
Para seleccionar una solución deben definirse al mismo tiempo el caudal de gas disponible al vacío objetivo, el tiempo de evacuación de un volumen especificado, el calentamiento en funcionamiento continuo, la alimentación y la resistencia de todo el sistema. Una petición genérica de «más succión» no permite determinar el punto de trabajo dentro del equipo real.
3. Las fugas, un filtro obstruido y el arrastre de residuos dejan indicios diferentes
| Fallo | Manifestación habitual | Método de verificación seguro | Punto principal de intervención |
|---|---|---|---|
| Fuga en tapa o racor | No se alcanza el vacío objetivo y persiste el sonido de aspiración de aire | Aislar por tramos y comparar curvas de presión-tiempo | Juntas, roscas, tubos y tensiones de montaje |
| Filtro hidrófobo húmedo u obstruido | La succión disminuye gradualmente y aumenta la caída de presión en el filtro | Sustituirlo por un filtro conforme a las instrucciones de mantenimiento y repetir la prueba | Seguir buscando el origen de espuma, gotas y contaminación |
| Tubo o punta obstruidos | Una sola rama funciona lentamente aunque la bomba todavía genera vacío | Restablecer la geometría del tubo, limpiar la punta y repetir la prueba | Pliegues, aplastamientos, cristalización y residuos de proteínas |
| Protección antidesbordamiento activada | La aspiración se detiene o el caudal cae bruscamente cerca del llenado | Comprobar nivel y estado de rearme según el procedimiento normalizado | No puentear la protección para continuar aspirando |
| Arrastre de residuos líquidos | Líquido visible en el filtro, cambio de sonido de la bomba o escape anómalo | Detener, aislar y evaluar según el procedimiento de descontaminación | No asumir que el equipo vuelve a ser utilizable con solo dejarlo secar |
Confirmación de fugas mediante el método de aumento de presión
Con el sistema limpio, seco, a temperatura relativamente estable y dentro del procedimiento de mantenimiento, puede evacuarse hasta una presión absoluta definida, aislar la bomba y registrar el aumento de presión dentro de un volumen de gas conocido. Las pruebas repetidas y una línea base de equipo nuevo revelan mejor el deterioro gradual de las juntas que una evaluación basada solo en el sonido.
q_L = V_gas × (Δp / Δt)q_L es la carga de gas equivalente obtenida con el método de aumento de presión. V_gas debe ser el volumen real de gas y Δp la variación de presión absoluta. La evaporación de un frasco húmedo, la rotura de espuma y la desgasificación de materiales también elevan el resultado; por ello debe utilizarse primero para comparaciones relativas en las mismas condiciones, no como un límite de aceptación universal.4. La compatibilidad de materiales debe incluir residuos, vapores y gotas anómalas
En condiciones normales, la bomba de aspiración entra principalmente en contacto con gas, pero también puede recibir vapores de residuos, aerosoles y gotas arrastradas de forma anómala. La evaluación de materiales no debe limitarse al frasco y los tubos: debe abarcar la entrada, los materiales en contacto dentro de la cámara, la membrana, las válvulas y el destino del escape.
| Información del medio que debe declararse | Por qué es importante | Qué no puede sustituirla |
|---|---|---|
| Composición, concentración, temperatura y pH | Determinan hinchamiento, corrosión y carga de vapores | No basta con escribir «residuos de laboratorio» |
| Espuma, proteínas, partículas y cristalización | Pueden obstruir punta, válvulas y filtro | No basta con probar un vaso de agua limpia |
| Desinfectantes y procedimiento de limpieza | El tiempo de permanencia y el orden de mezcla modifican el riesgo | No basta con consultar el nombre del material |
| Riesgo biológico y volatilidad | Determinan filtración, tratamiento del escape y protección durante el mantenimiento | La estanqueidad a gases no equivale a bioseguridad |
Los residuos infecciosos, corrosivos, inflamables, volátiles o que contengan disolventes orgánicos requieren una evaluación específica según las normas EHS del laboratorio, el procedimiento de residuos y el medio real. Poder extraer gas o manejar mezclas gas-líquido no demuestra bioseguridad, protección contra explosiones ni compatibilidad con todas las sustancias químicas.
5. La validación del equipo debe combinar condiciones normales, con carga y anómalas
| Condición de prueba | Entrada controlada | Registrar como mínimo | Objetivo |
|---|---|---|---|
| Línea base limpia de la bomba | Volumen de gas, tuberías, alimentación y temperatura fijos | Tiempo de evacuación, presión, corriente, temperatura y ruido | Establecer una referencia para comparar la bomba |
| Ciclo real de residuos | Líquido, espuma, tiempo de aspiración en seco y ciclo operativo reales | Tiempo de aspiración, volumen residual y altura de espuma | Verificar que la tarea se completa |
| Carga del filtro | Estado simulado y definido de humedad o contaminación | Caída de presión, tiempo de evacuación y alarma | Confirmar el punto de mantenimiento y su detectabilidad |
| Fuga leve controlada | Fuga repetible introducida en una posición segura definida | Aumento de presión, tiempo de alarma y cambio de aspiración | Distinguir aspiración normal de aire y anomalía de sellado |
| Nivel alto y espuma | Aumento gradual del nivel y de la espuma | Tiempo de enclavamiento y presencia de líquido aguas abajo | Validar el límite de protección contra líquidos |
| Parada y reinicio | Instalación final, estado posterior al mantenimiento y parada máxima | Primera evacuación, tiempo de recuperación y recuento de anomalías | Validar la recuperación después de un uso prolongado |

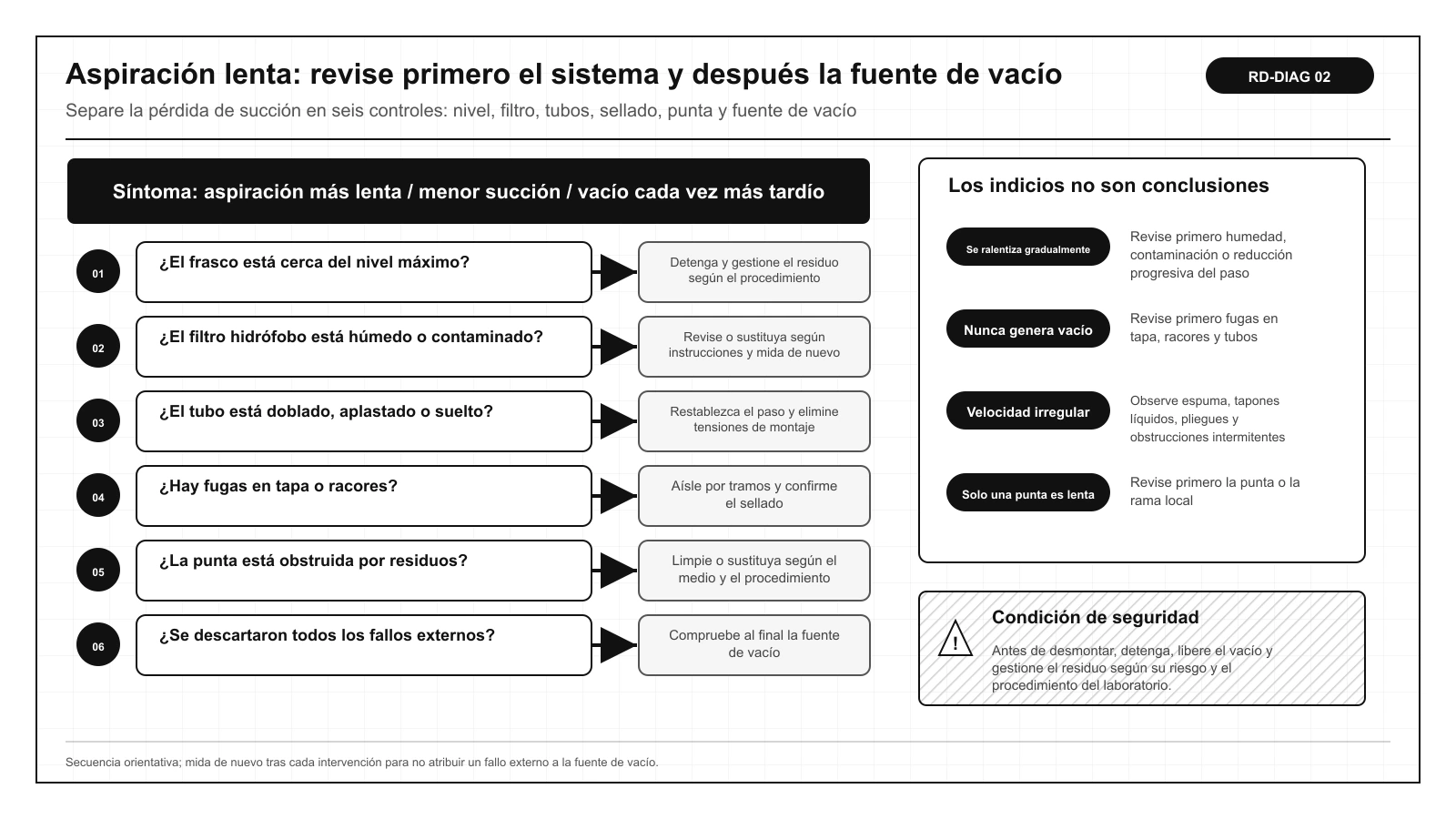

6. Si la bomba pierde succión, siga estos seis pasos
- Detenga el sistema y compruebe si hubo sobrellenado, espuma fuera del límite o arrastre de residuos; si son residuos peligrosos, aísle primero según el procedimiento normalizado.
- Compruebe el nivel del frasco y si se ha activado la protección antidesbordamiento; no la puentee.
- Revise si el filtro hidrófobo está húmedo, contaminado, obstruido o montado en dirección incorrecta.
- Compruebe si tubos, punta y ramas anteriores están doblados, aplastados, sueltos u obstruidos por residuos.
- Revise fugas en tapa, juntas y racores, y confírmelas por tramos con la línea base presión-tiempo.
- Solo después de excluir fallos periféricos, compruebe la bomba, la alimentación, el accionamiento y la lógica de control con una línea base limpia.
7. Conclusiones de ingeniería, referencias y límites de uso
La bomba de aspiración es la fuente de vacío, no el frasco colector. Cuando disminuye la succión, comparar por separado la línea base limpia de la bomba y la curva del sistema completo suele localizar el problema más rápido que aumentar directamente el vacío máximo. La recogida, la protección antidesbordamiento, la filtración, la detección de fugas y las alarmas determinan si una anomalía queda contenida antes de la bomba.
Aplicación relacionada:Automatización de laboratorio.
Referencia:Descripción de KNF sobre sistemas de aspiración de fluidos de laboratorio.
Referencia:Protección y mantenimiento del sistema de aspiración por vacío VACUSAFE de INTEGRA.
Referencia:Método de aumento de presión y cálculo de fugas en sistemas de vacío.
Preguntas frecuentes sobre bombas de aspiración de residuos líquidos de laboratorio
Si la bomba pierde succión, ¿qué debe comprobarse primero?
Detenga primero el sistema y confirme si hay sobrellenado, espuma fuera del límite o arrastre de líquido. Después revise, por orden, la protección antidesbordamiento, el filtro hidrófobo, los tubos y la punta, y las fugas en tapa y racores. Solo tras excluir los elementos periféricos, compruebe la bomba con una línea base limpia.
La bomba genera vacío, pero sigue aspirando el líquido muy lentamente. ¿Por qué?
Generar vacío solo demuestra que el circuito de gas alcanza una presión determinada. Una punta obstruida, tubos estrechos, altura de elevación, deformación de los tubos, viscosidad del residuo o resistencia del filtro todavía pueden limitar la velocidad real de aspiración.
¿Un filtro hidrófobo húmedo u obstruido puede reducir la succión?
Sí. La humedad, la contaminación o un montaje incorrecto aumentan la resistencia del circuito de gas y suelen alargar el tiempo de evacuación y reducir progresivamente la aspiración. Después de sustituirlo, investigue también de dónde proceden la espuma o las gotas.
¿Cómo se detectan fugas en tapa, racores o tubos?
En condiciones controladas, limpias, secas y térmicamente estables, aísle el sistema por tramos y compare la curva de aumento de presión de un volumen de gas conocido. La evaporación de humedad y la desgasificación de materiales también afectan al resultado, por lo que debe compararse con una línea base obtenida en las mismas condiciones.
Si los residuos líquidos han llegado a la bomba, ¿puede seguir utilizándose?
No debe darse por utilizable con solo dejarla secar. Detenga y aísle el equipo; revise filtro, tuberías y cámara de la bomba conforme al riesgo del medio, el procedimiento de descontaminación y las instrucciones del fabricante, y evalúe materiales, rendimiento y seguridad del escape.
¿Basta con el vacío máximo para seleccionar una bomba de aspiración de residuos?
No. También deben considerarse el caudal de gas útil al vacío objetivo, el volumen de gas del frasco, el tiempo de evacuación, las fugas, la resistencia de filtración, el calentamiento continuo, el ciclo real y la protección frente a anomalías.
