Aspiración de residuos en IVD: ¿bomba de líquido o bomba de vacío? Diferencias entre aspiración directa e indirecta
En los equipos IVD, el lavado de agujas, el lavado de cubetas de reacción y la evacuación rutinaria se denominan «aspiración de residuos». Sin embargo, que los residuos pasen directamente por una bomba de líquido o entren primero en un frasco colector cuyo vacío genera otra bomba conduce a lógicas de selección completamente distintas.
Antes de seleccionar, responda cuatro preguntas: ¿los residuos atraviesan la bomba?, ¿seguirá entrando aire después de extraer el líquido?, ¿el sistema necesita descarga continua o una evacuación breve y periódica?, ¿los residuos contienen espuma, partículas, cristales o agentes de limpieza corrosivos?

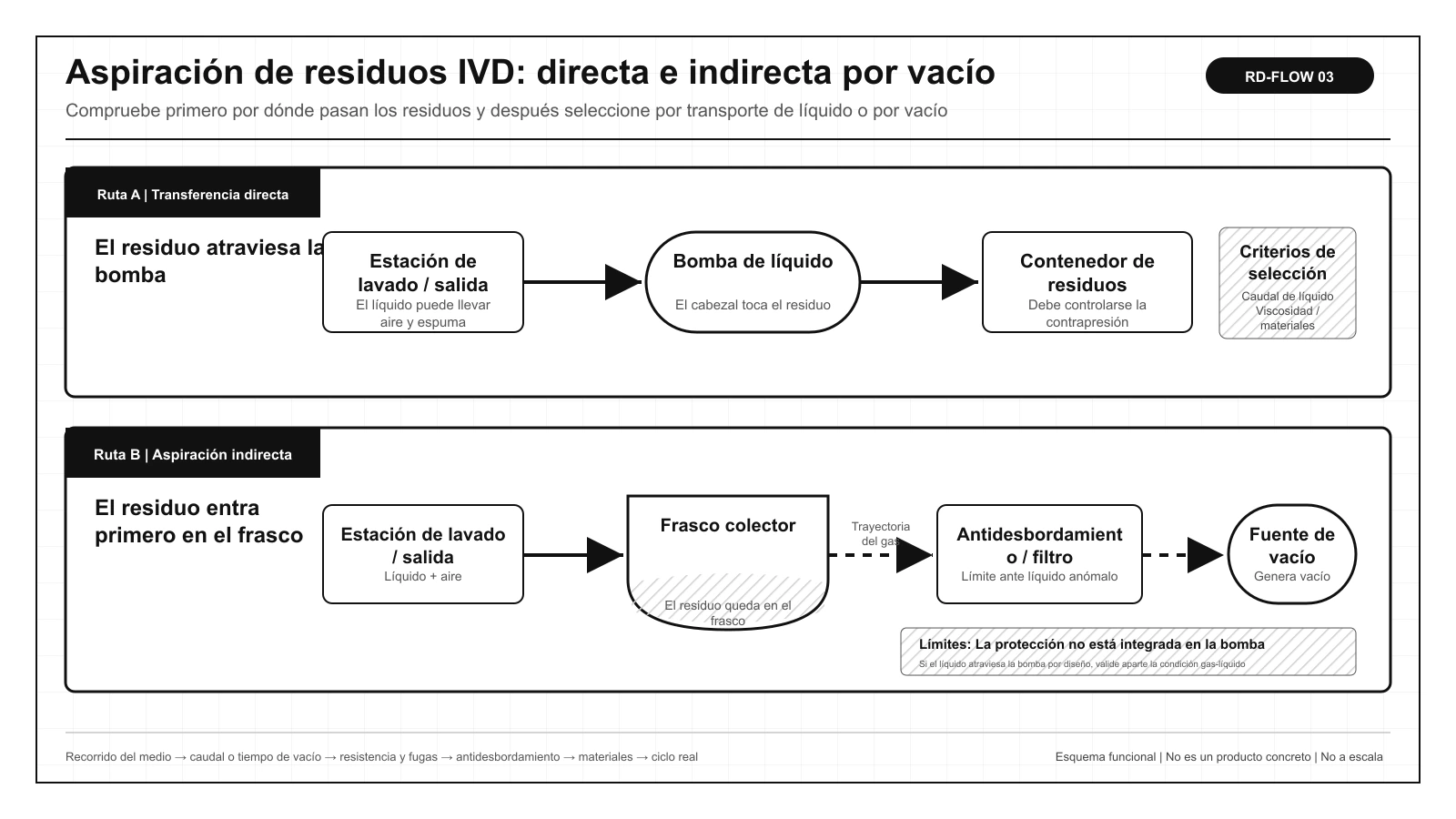

1. Dibuje primero el recorrido de los residuos y después elija la bomba
| Concepto | Medio principal en contacto con la bomba | ¿Los residuos atraviesan el cabezal? | Tarea principal |
|---|---|---|---|
| Transferencia directa con bomba de líquido | Residuos, posiblemente con burbujas | Sí | Enviar directamente los residuos al contenedor |
| Aspiración indirecta por vacío | Aire, humedad y aerosoles | Normalmente no | Generar y mantener vacío en el frasco colector |
| Capacidad para mezclas gas-líquido | Alternancia de líquido, burbujas y aire | Depende de la arquitectura | Manejar aspiración en seco, tapones de líquido o humedad, no dosificación precisa |
La capacidad para mezclas gas-líquido puede utilizarse tanto en una trayectoria directa como para tolerar anomalías en el lado de vacío. No elimina la necesidad de definir cuál es el medio principal de la bomba, ni permite prescindir de detección de nivel, protección antidesbordamiento y filtración.
2. Los residuos IVD rara vez son un líquido único y estable
La evacuación en estaciones de lavado de agujas y cubetas de reacción suele ser intermitente: al abrirse la válvula entra primero líquido, aparecen burbujas cuando baja el nivel y puede seguir aspirándose aire después de retirar el líquido para reducir el volumen residual. Los tensioactivos generan espuma y los restos de proteínas o reactivos pueden depositarse, cristalizar u obstruir pasos pequeños.
| Etapa del ciclo | Estado del medio | Parámetro que suele interpretarse mal | Qué debe validarse |
|---|---|---|---|
| Entrada de líquido | Residuos continuos o intermitentes | Tratar el caudal de gas en vacío libre como caudal de líquido | Volumen realmente descargado, contrapresión, viscosidad y residuo |
| Descenso del nivel | Alternancia de tapones de líquido y burbujas | Considerar solo el caudal medio | Oscilaciones de presión, reaspiración de líquido y secuencia de válvulas |
| Aspiración en seco | Principalmente aire | Suponer que el funcionamiento en seco no tiene efecto | Tiempo permitido en seco, temperatura, ruido y vida útil |
| Reposo después de la limpieza | Residuos, depósitos o cristalización | Probar únicamente un equipo nuevo con agua limpia | Reinicio, recuperación tras limpieza y estanqueidad a largo plazo |
3. Transferencia directa: recorrido corto, pero todos los riesgos pasan por la bomba
La transferencia directa coloca la bomba en el conducto de residuos. Es adecuada para sistemas con pocas ramas, descarga continua o control directo del transporte de líquido. A cambio, los agentes de limpieza, residuos de muestra, espuma, cristales y partículas llegan al cabezal; la membrana, las válvulas, la cámara y la contrapresión aguas abajo pasan a formar parte de la validación.
| Dimensión | Ventaja de la transferencia directa | Coste que debe asumirse |
|---|---|---|
| Estructura | Recorrido corto y relativamente pocos componentes | La bomba entra en contacto con todos los residuos |
| Descarga | Puede enviar residuos continuamente al depósito | Deben controlarse la contrapresión de salida y el retorno |
| Múltiples ramas | Las ramas independientes son fáciles de ajustar por separado | Puede aumentar el número de bombas o válvulas controladas |
| Mantenimiento | No requiere vaciado periódico de un frasco de vacío | Son más críticos los residuos internos, la limpieza y los depósitos en las válvulas |
| Aspiración en seco | Puede reducir el residuo final | Debe confirmarse que la bomba admite alternancia gas-líquido y reaspiración |
No basta con comprobar si la bomba «consigue aspirar líquido». También deben evaluarse la transición de funcionamiento húmedo a aspiración en seco, la capacidad de volver a aspirar líquido, la pérdida de estanqueidad de las válvulas por depósitos después de muchos ciclos y el volumen final residual en la peor condición de residuos.
4. Aspiración indirecta por vacío: separa la bomba de los residuos, pero exige protección
La aspiración indirecta utiliza una bomba de vacío para reducir la presión de la fase gaseosa sobre el frasco colector y aspira los residuos mediante la diferencia de presión. Una fuente de vacío puede dar servicio a varias ramas mediante un bloque de válvulas y no necesita entrar en contacto directo con la mayor parte de los residuos; sin embargo, el frasco, el nivel, el filtro, la protección antidesbordamiento, la ventilación y la secuencia de válvulas deben funcionar conjuntamente.
| Elemento de protección | Objetivo principal | Riesgo típico si falta |
|---|---|---|
| Frasco colector apto para vacío | Contener residuos y soportar la diferencia de presión | Deformación, fugas o entrada de líquido en la línea de vacío |
| Detección de nivel | Generar alarma o parada al llenarse | Los residuos y la espuma continúan avanzando |
| Protección antidesbordamiento | Impedir que un líquido anómalo alcance la bomba | Contaminación de bomba, filtro y escape |
| Filtración hidrófoba | Limitar el avance de gotas y aerosoles | Aumento de resistencia o pérdida de protección aguas abajo |
| Ventilación y despresurización | Liberar el vacío antes del mantenimiento | Salpicaduras al abrir o dificultad para abrir el frasco |
Que «la bomba no toque los residuos» es el objetivo en funcionamiento normal. La espuma, el sobrellenado, el fallo del nivel y la condensación todavía pueden llevar gotas al lado de vacío; por tanto, conectar una bomba de gas convencional a un frasco vacío no constituye por sí solo un sistema completo de aspiración de residuos.
5. ¿Cuándo debe incluirse la capacidad gas-líquido en la selección?
| Condición que puede evaluarse | Capacidad que no se puede deducir |
|---|---|
| Alternancia repetida de tapones de líquido y aire al final de la transferencia directa | No significa que pueda dosificar muestras o reactivos con precisión |
| Residuos de lavado de agujas con burbujas o espuma | No admite automáticamente cualquier volumen de espuma, partículas o tapones de líquido |
| Evacuación periódica de tuberías y aspiración breve en seco | No implica el mismo rendimiento en transporte continuo de líquido puro |
| Posible contacto del lado de vacío con humedad o poco condensado | No permite eliminar recogida, protección antidesbordamiento ni filtración |
Si el líquido atraviesa la bomba por diseño, deben definirse proporción gas-líquido, duración del tapón de líquido, tiempo en seco, partículas y espuma. Si la bomba se sitúa después del frasco, deben definirse volumen gaseoso, fuga, resistencia de filtración y límite anómalo de presencia de líquido. Ambas arquitecturas exigen validar materiales con el medio real.

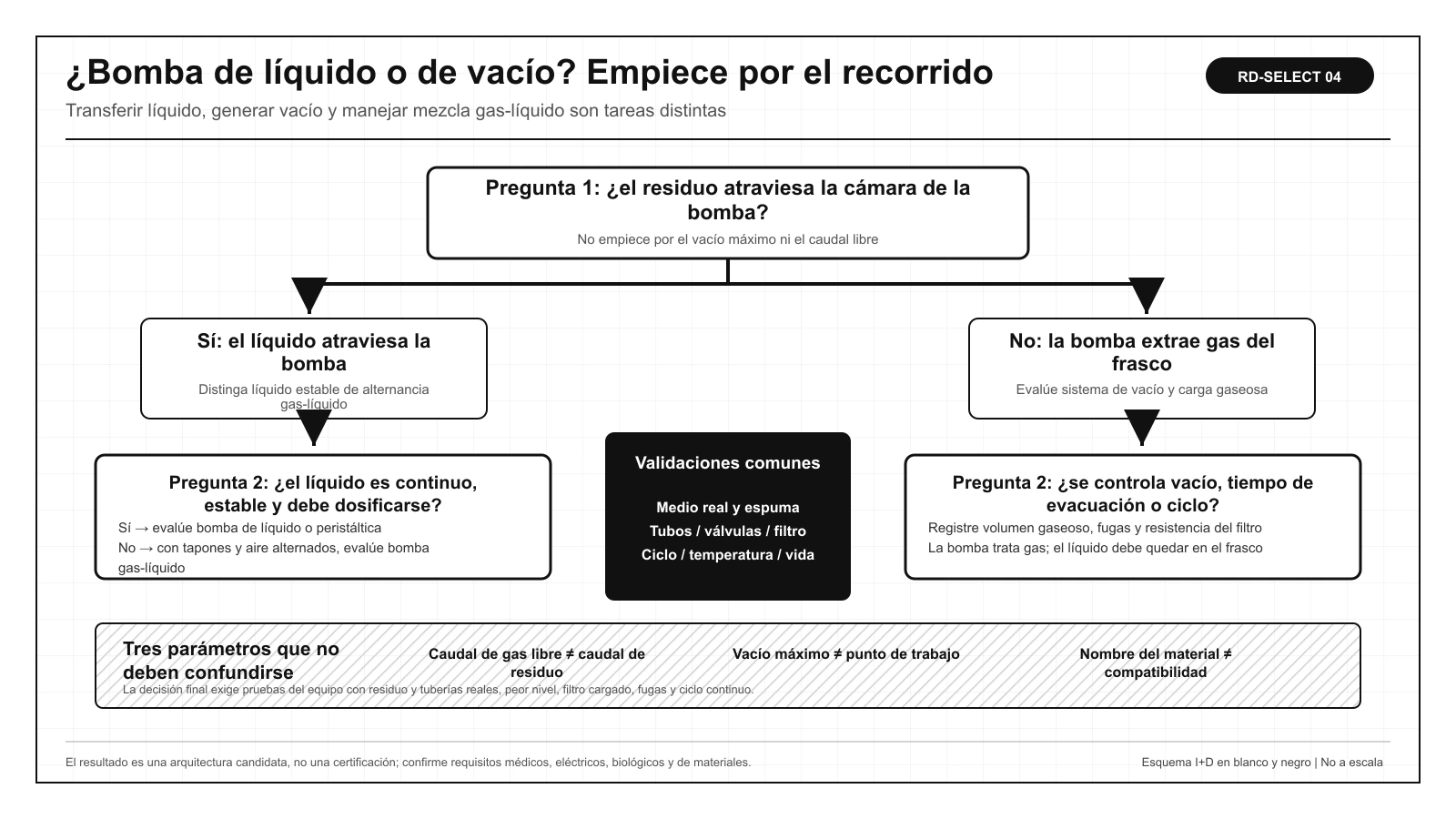

6. Transferencia directa o aspiración indirecta: seleccione por tarea, no por un solo parámetro
| Criterio de selección | Transferencia directa con bomba de líquido | Aspiración indirecta por vacío |
|---|---|---|
| ¿Los residuos atraviesan la bomba? | Sí | Normalmente no |
| Descarga continua | Relativamente sencilla | Debe considerarse el vaciado del frasco |
| Ampliación a varias ramas | Añadir bombas o control de válvulas | Una fuente de vacío puede servir varias ramas mediante secuencias de válvulas |
| Riesgo principal para materiales | Todos los residuos entran en contacto directo con la bomba | Humedad, aerosoles y arrastre anómalo |
| Punto principal de mantenimiento | Residuos internos, válvulas y membrana | Frasco, filtro, nivel y sellado |
| Criterio esencial de aceptación | Volumen realmente descargado, aspiración en seco y reaspiración | Tiempo de evacuación, interferencia entre ramas y protección antidesbordamiento |
Q_cycle = V_waste / t_cycleQ_cycle solo describe la demanda media de residuos de un ciclo. Para transferencia directa deben incluirse el caudal instantáneo, la contrapresión de salida y la aspiración en seco. Para aspiración indirecta deben incluirse el volumen gaseoso del frasco, el tiempo de evacuación, las fugas y la recuperación de presión después de abrir las válvulas.7. Seis errores de selección frecuentes y cómo prevenirlos
| Error frecuente | Por qué falla | Cómo prevenirlo |
|---|---|---|
| Tratar el caudal de gas libre como caudal de residuos | El medio de prueba y la resistencia son distintos | Medir el tiempo de evacuación y el residuo en el circuito real |
| Comparar únicamente el vacío máximo | La velocidad real depende de tubos, válvulas, filtro y fugas | Registrar la curva de presión-tiempo del sistema completo |
| Dimensionar solo con el volumen de solución de lavado | Después del líquido entra una cantidad importante de aire | Registrar a la vez volumen de líquido, tiempo en seco y ciclo |
| Omitir la protección antidesbordamiento en aspiración indirecta | La espuma y el sobrellenado pueden llegar al lado de vacío | Incluir nivel, parada, filtración y protección secundaria |
| Considerar solo el nombre del material | Concentración, temperatura y tiempo de contacto modifican el resultado | Validar inmersión, circulación, limpieza y vida útil |
| Usar la bomba de residuos para dosificación precisa | La evacuación y la dosificación tienen objetivos distintos | Diseñar por separado la dosificación de reactivos y la aspiración de residuos |
Los datos relevantes del equipo no son «aspira/no aspira», sino el tiempo de evacuación por ciclo, el volumen residual final, la reaspiración después del funcionamiento en seco, la interferencia entre ramas, la caída de presión del filtro, el tiempo de evacuación del frasco, los cambios de materiales y la respuesta de la protección ante sobrellenado.
8. Lista de validación instalada, referencias y límites de uso
- Definir agentes de limpieza, residuos de muestra, espuma, partículas, cristales y posibles vapores peligrosos.
- Confirmar si la bomba toca la mayor parte de los residuos o solo el gas húmedo sobre el frasco.
- Probar con diámetro y longitud reales, válvulas, filtro y peor nivel de líquido.
- Medir tiempo de evacuación por ciclo, volumen residual, tiempo en seco y capacidad de reaspiración.
- Validar recuperación de presión e interferencia cuando varias ramas actúan simultáneamente o en secuencia.
- Validar alarma de nivel, parada por llenado, protección antidesbordamiento, ventilación y mantenimiento.
- Completar validaciones de compatibilidad, limpieza, depósitos, ciclos continuos y vida útil.
Aplicación relacionada:Circuitos fluidos para diagnóstico in vitro.
Referencia:Comparación de KNF entre transferencia directa de líquido y transferencia indirecta por vacío.
Referencia:Nota de KNF sobre residuos de lavado de agujas y condiciones gas-líquido.
Referencia:Información de Iwaki sobre bombas para transferencia gas-líquido y recogida de residuos.
Preguntas frecuentes sobre selección para aspiración de residuos IVD
¿Un vacío más profundo siempre aumenta la velocidad de aspiración de residuos IVD?
No necesariamente. La velocidad real también depende del diámetro y la longitud de los tubos, las válvulas, la caída de presión del filtro, las fugas, el volumen del frasco y las propiedades del líquido. Un vacío excesivo también puede aumentar salpicaduras y espuma.
¿Puede convertirse directamente el caudal de gas libre en caudal de residuos líquidos?
No. El medio, la presión y la resistencia del sistema son diferentes. El caudal de residuos debe medirse con las tuberías, válvulas, nivel y contrapresión reales.
¿Puede una bomba de líquido convencional aspirar directamente residuos de lavado de agujas?
Debe confirmarse que admite la aspiración en seco y la alternancia gas-líquido previstas, que puede volver a aspirar líquido y que sus materiales son compatibles; también deben validarse espuma, residuos y depósitos a largo plazo.
¿La aspiración indirecta garantiza que la bomba de vacío nunca entre en contacto con líquido?
No puede garantizarlo de forma absoluta. El sobrellenado, la espuma, la condensación o un fallo de protección todavía pueden llevar líquido al lado de vacío, por lo que son imprescindibles detección de nivel, protección antidesbordamiento y filtración.
¿Una bomba de vacío puede dar servicio a varias ramas de residuos al mismo tiempo?
Puede evaluarse, pero deben validarse el número de ramas abiertas simultáneamente, la secuencia de válvulas, el volumen del frasco, la recuperación de presión y la interferencia entre ramas. Una fuga en una rama puede ralentizar las demás.
¿Cómo se seleccionan materiales si los residuos contienen hipoclorito, tensioactivos o proteínas?
No basta con el nombre del material. La inmersión, la circulación y la vida útil deben validarse con concentración, temperatura, tiempo de contacto, ciclo de limpieza y depósitos reales, incluyendo bomba, tubos, válvulas y juntas.
