Жидкостный или вакуумный насос для отходов IVD? Различия прямой и непрямой аспирации
Промывку игл, очистку реакционных кювет и обычное удаление отходов в оборудовании IVD называют «аспирацией отходов». Однако логика выбора полностью меняется в зависимости от того, проходят ли отходы непосредственно через жидкостный насос или сначала поступают в сборную ёмкость, где вакуум создаёт другой насос.
До выбора ответьте на четыре вопроса: проходят ли отходы через насос? Будет ли после удаления жидкости продолжаться всасывание воздуха? Нужен непрерывный отвод или кратковременное опорожнение линии? Есть ли в отходах пена, частицы, кристаллы или коррозионные моющие средства?

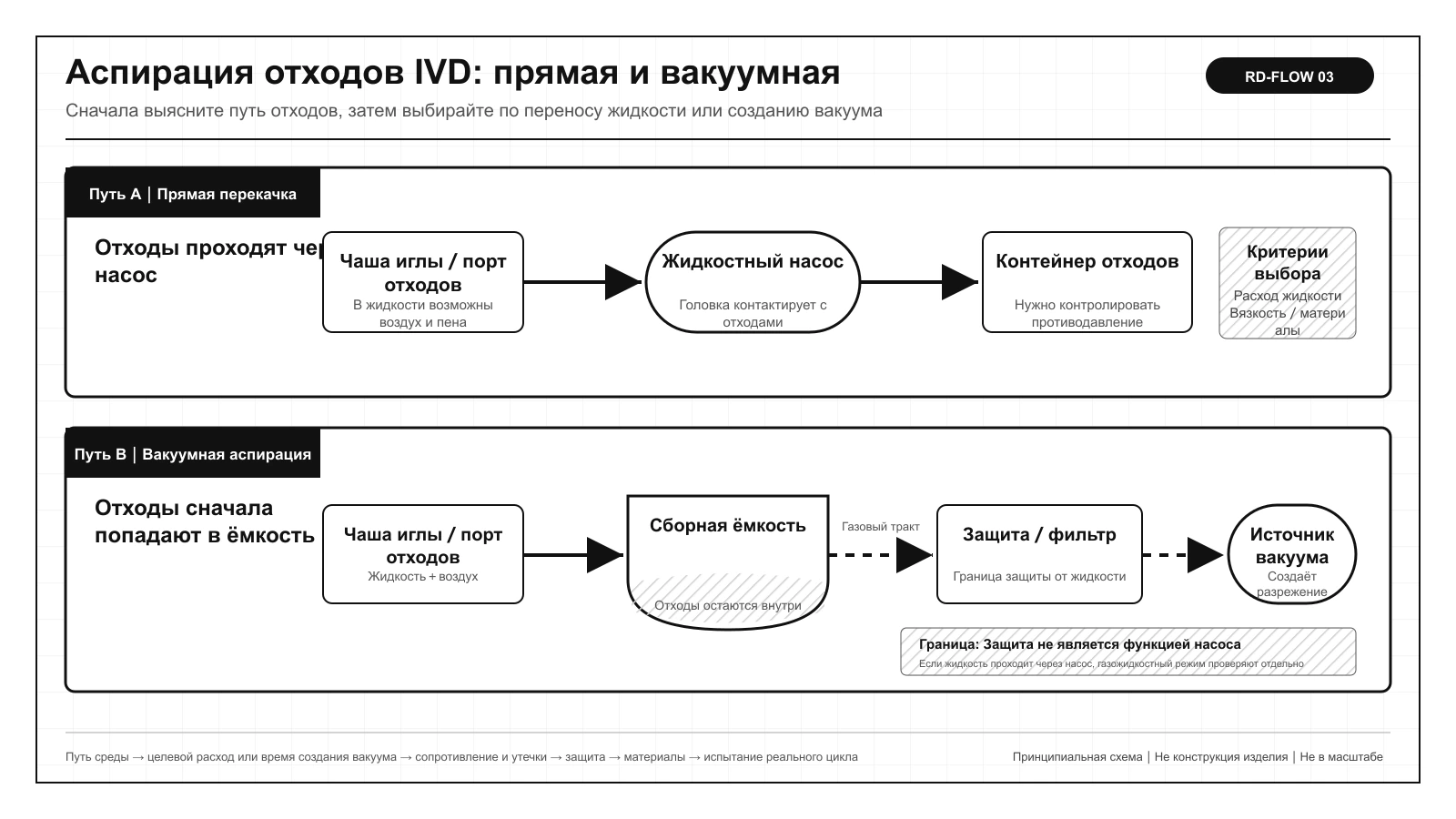

1. Сначала определите путь отходов, затем выбирайте насос
| Понятие | Основная среда насоса | Проходят ли отходы через головку | Главная задача |
|---|---|---|---|
| Прямая перекачка жидкостным насосом | Отходы, возможно с пузырьками | Да | Непосредственно перемещать отходы в контейнер |
| Непрямая вакуумная аспирация | Воздух, влажный газ и аэрозоль | В нормальном режиме нет | Создавать и поддерживать вакуум в сборной ёмкости |
| Работа с газожидкостной смесью | Чередование жидкости, пузырьков и воздуха | Зависит от архитектуры | Переносить сухую аспирацию, жидкостные пробки или влажность, но не выполнять точное дозирование |
Способность работать с газожидкостной смесью может быть нужна как в прямом тракте, так и для аварийной устойчивости вакуумной стороны. Она не отменяет вопроса «какую среду насос обрабатывает преимущественно» и не позволяет убрать контроль уровня, защиту от переполнения и фильтрацию.
2. Отходы IVD редко представляют собой стабильную однородную жидкость
Удаление жидкости после промывки игл и реакционных кювет обычно прерывистое: после открытия клапана сначала поступает жидкость, при снижении уровня появляются пузырьки, а после удаления жидкости всасывание воздуха может продолжаться для уменьшения остатка. Поверхностно-активные вещества образуют пену, а остатки белков или реагентов могут осаждаться, кристаллизоваться и засорять узкие каналы.
| Этап цикла | Состояние среды | Какой параметр легко истолковать неверно | Что проверять |
|---|---|---|---|
| Поступление жидкости | Непрерывные или прерывистые отходы | Принимать расход газа без нагрузки за расход жидкости | Фактический объём отвода, противодавление, вязкость и остаток |
| Снижение уровня | Чередование жидкостных пробок и пузырьков | Смотреть только средний расход | Колебания давления, повторное всасывание и временную диаграмму клапанов |
| Сухая аспирация | Преимущественно воздух | Считать, что сухая работа ни на что не влияет | Допустимое время, нагрев, шум и ресурс |
| Простой после промывки | Остаток, отложения или кристаллы | Испытывать только новый насос на чистой воде | Повторный пуск, восстановление после очистки и долговременную герметичность |
3. Прямая перекачка: короткий путь, но насос принимает все риски отходов
В прямой схеме насос расположен непосредственно в канале отходов. Она подходит системам с небольшим числом ветвей, непрерывным отводом или прямым управлением транспортировкой жидкости. Обратная сторона — все моющие средства, остатки образцов, пена, кристаллы и частицы попадают в головку, поэтому мембрана, клапаны, камера и противодавление на выходе входят в область проверки.
| Аспект | Преимущество прямой схемы | Обязательная цена |
|---|---|---|
| Конструкция | Короткий путь и относительно мало компонентов | Насос контактирует со всеми отходами |
| Отвод | Можно непрерывно направлять в контейнер | Нужно контролировать противодавление и обратный поток |
| Несколько ветвей | Каждую ветвь легче настраивать отдельно | Может потребоваться больше насосов или клапанов |
| Обслуживание | Нет регулярного опорожнения вакуумной сборной ёмкости | Более критичны остаток в насосе, очистка и отложения на клапанах |
| Сухая аспирация | Можно уменьшить остаток в конце | Нужно подтвердить допустимость чередования фаз и повторного всасывания |
Для прямой схемы недостаточно проверить, способен ли насос втянуть жидкость. Проверяют состояние после перехода от влажной работы к сухой аспирации, повторное всасывание жидкости, потерю герметичности клапанов из-за отложений после длительного циклирования и конечный остаток при наихудших отходах.
4. Непрямая вакуумная аспирация: насос отделён от основной жидкости, но защита обязательна
При непрямой аспирации вакуумный насос снижает давление газовой полости над сборной ёмкостью, и перепад давления втягивает в неё отходы. Один источник вакуума может через клапанный блок обслуживать несколько ветвей, а насос не контактирует с основной массой отходов. Но ёмкость, контроль уровня, фильтрация, защита от переполнения, вентиляция и временная диаграмма клапанов должны работать совместно.
| Защитный элемент | Основная цель | Типичный риск при отсутствии |
|---|---|---|
| Сборная ёмкость для вакуума | Содержать отходы и выдерживать перепад давления | Деформация, утечка или попадание жидкости в вакуумную линию |
| Контроль уровня | Сигнализация или остановка при заполнении | Дальнейшее продвижение отходов и пены |
| Защита от переполнения | Не пропустить аварийную жидкость к насосу | Загрязнение насоса, фильтра и выхлопа |
| Гидрофобная фильтрация | Ограничить перенос капель и аэрозоля | Рост сопротивления или потеря защиты выхода |
| Вентиляция и сброс | Снять вакуум до обслуживания | Разбрызгивание при открытии или невозможность открыть ёмкость |
Утверждение «насос не контактирует с отходами» является проектной целью нормального режима. Пена, переполнение, отказ датчика уровня и конденсация всё равно могут привести капли на вакуумную сторону. Обычный газовый насос с пустой ёмкостью нельзя считать полной системой аспирации отходов.
5. Когда способность работать с газожидкостной смесью включают в требования?
| Условия, которые можно оценивать | Способность, которую нельзя выводить автоматически |
|---|---|
| Чередование жидкостных пробок и воздуха в конце прямой аспирации | Это не означает точное дозирование образцов или реагентов |
| Пузырьки или пена в отходах промывки иглы | Это не означает допустимость любой пены, частиц или объёма пробки |
| Периодическое опорожнение линии и краткая сухая аспирация | Это не означает такую же характеристику при непрерывной чистой жидкости |
| Возможный контакт вакуумной стороны с влажностью или малым количеством конденсата | Это не позволяет убрать сбор, защиту от переполнения и фильтрацию |
Если по проекту жидкость проходит через насос, задайте газожидкостное соотношение, длительность жидкостных пробок, время сухой аспирации, частицы и пену. Если насос расположен после сборной ёмкости, задайте газовый объём, утечку, сопротивление фильтра и границу аварийного попадания жидкости. В обеих схемах материалы проверяют на реальной среде.

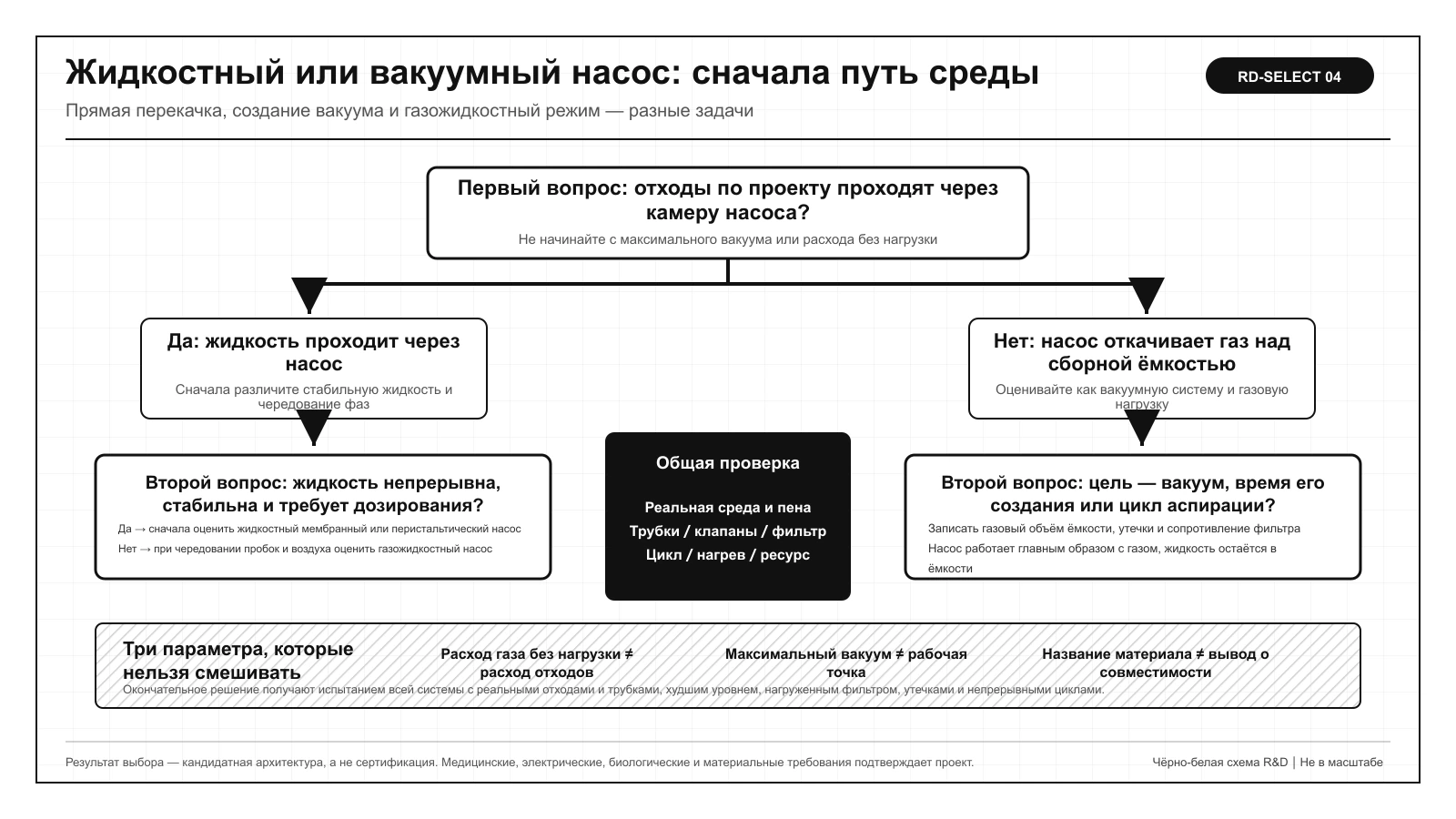

6. Прямая или непрямая аспирация: выбирайте по задаче, а не по одному параметру
| Критерий | Прямая перекачка жидкостным насосом | Непрямая вакуумная аспирация |
|---|---|---|
| Проходят ли отходы через насос | Да | В нормальном режиме нет |
| Непрерывный отвод | Относительно просто | Нужно учитывать опорожнение сборной ёмкости |
| Расширение на несколько ветвей | Добавляют насосы или управление клапанами | Один источник вакуума может обслуживать ветви по временной диаграмме |
| Основной риск для материалов | Все отходы непосредственно контактируют с насосом | Влажный газ, аэрозоль и аварийное обратное затягивание |
| Основное обслуживание | Остаток в насосе, клапаны и мембрана | Сборная ёмкость, фильтр, уровень и уплотнения |
| Ключевая приёмка | Фактический объём отвода, сухая аспирация и повторное всасывание | Время создания вакуума, влияние ветвей и защита от переполнения |
Q_cycle = V_waste / t_cycleQ_cycle описывает только среднюю потребность в удалении отходов за цикл. Для прямой схемы также учитывают мгновенный расход, противодавление на выходе и сухую аспирацию; для непрямой — газовый объём сборной ёмкости, время создания вакуума, утечку и восстановление давления после открытия клапана.7. Шесть частых ошибок выбора и способы их предотвратить
| Частая ошибка | Почему она приводит к отказу | Как предотвратить |
|---|---|---|
| Принимать расход газа без нагрузки за расход отходов | Среда и сопротивление испытания различаются | Измерять время опорожнения и остаток на реальном тракте |
| Сравнивать только максимальный вакуум | Реальная скорость зависит от трубок, клапанов, фильтрации и утечек | Записывать кривую давление—время всей системы |
| Рассчитывать насос только по объёму моющей жидкости | После жидкости поступает большой объём воздуха | Учитывать одновременно объём жидкости, время сухой аспирации и цикл |
| Не ставить защиту от переполнения в непрямой схеме | Пена и переполнение могут попасть на вакуумную сторону | Предусмотреть уровень, остановку, фильтрацию и вторичную защиту |
| Смотреть только название материала | Концентрация, температура и время контакта меняют результат | Проводить испытания погружением, циклами, очисткой и ресурсом |
| Использовать насос отходов для точного дозирования | Цели удаления и дозирования различны | Проектировать дозирование реагентов отдельно от аспирации отходов |
Значимые данные всей системы — не просто «втягивает/не втягивает», а время опорожнения за цикл, конечный остаток, повторное всасывание после сухой работы, влияние ветвей, перепад на фильтре, время создания вакуума в сборной ёмкости, изменение материалов и реакция защиты при переполнении.
8. Контрольный список проверки в приборе, источники и границы применения
- Определите моющие средства, остатки образцов, пену, частицы, кристаллы и возможные опасные летучие вещества.
- Подтвердите, контактирует ли насос с основной массой отходов или только с влажным газом над сборной ёмкостью.
- Испытывайте с фактическим диаметром и длиной трубок, клапанами, фильтрами и наихудшим уровнем.
- Измерьте время опорожнения за цикл, остаточный объём, время сухой аспирации и способность повторно втягивать жидкость.
- Проверьте восстановление давления и влияние ветвей при одновременной или последовательной работе.
- Проверьте сигнализацию уровня, остановку при переполнении, защиту, вентиляцию и процедуру обслуживания.
- Завершите испытания совместимости материалов, очистки, отложений, непрерывного циклирования и ресурса.
Связанная область:Жидкостный тракт оборудования IVD.
Источник:Сравнение прямой перекачки и непрямой вакуумной аспирации KNF.
Источник:Описание KNF аспирации отходов промывки игл и газожидкостного режима.
Источник:Данные Iwaki по газожидкостной перекачке и сбору отходов.
FAQ｜Частые вопросы о выборе аспирации отходов IVD
Всегда ли более глубокий вакуум ускоряет аспирацию отходов IVD?
Не всегда. Реальная скорость также зависит от диаметра и длины трубок, клапанов, потерь на фильтре, утечек, объёма сборной ёмкости и свойств жидкости. Слишком глубокий вакуум может увеличить разбрызгивание и пенообразование.
Можно ли прямо пересчитать расход газа без нагрузки в расход отходов?
Нет. Среда, давление и сопротивление системы различаются. Расход отходов измеряют с реальными трубками, клапанами, уровнем жидкости и противодавлением.
Можно ли обычным жидкостным насосом прямо удалять отходы промывки иглы?
Нужно подтвердить допустимость ожидаемой сухой аспирации и чередования фаз, повторное всасывание, совместимость материалов, а также проверить пену, остатки и долговременные отложения.
Гарантирует ли непрямая вакуумная аспирация отсутствие контакта насоса с жидкостью?
Абсолютной гарантии нет. Переполнение, пена, конденсация или отказ защиты всё равно могут привести жидкость на вакуумную сторону, поэтому обязательны контроль уровня, защита от переполнения и фильтрация.
Может ли один вакуумный насос обслуживать несколько ветвей отходов?
Это можно оценивать, но следует проверить число одновременно открытых ветвей, временную диаграмму клапанов, объём сборной ёмкости, восстановление давления и взаимное влияние. Утечка одной ветви может замедлить остальные.
Как выбирать материалы при наличии гипохлорита, ПАВ или белкового остатка?
Одного названия материала недостаточно. С учётом реальной концентрации, температуры, времени контакта, циклов очистки и отложений проводят испытания погружением, циклами и на ресурс для насоса, трубок, клапанов и уплотнений.
