고배압 유로의 압력 예산은 어떻게 작성할까요? FOREACH 600 kPa 소형 다이어프램 펌프 선정 사례
고배압 유로에서는 공급사에 6 bar가 필요하다고만 말해서는 안 됩니다. 목표 유량에서 정상 상태 압력 손실을 구간별로 나누고 정상 상태, 최악 정상 상태, 압력 여유 및 순간 보호 경계를 각각 설정한 뒤 후보 펌프의 관리 곡선과 비교하십시오.
고배압 유로는 일반적으로 저장 용기, 흡입 튜브, 펌프, 밸브, 피팅, 필터, 니들 또는 노즐 및 말단 챔버로 구성됩니다. 모든 부품이 차압을 소모할 수 있습니다. 펌프가 목표 유량에서 이 정상 상태 손실을 극복해야 이송 작업을 완료할 수 있습니다.

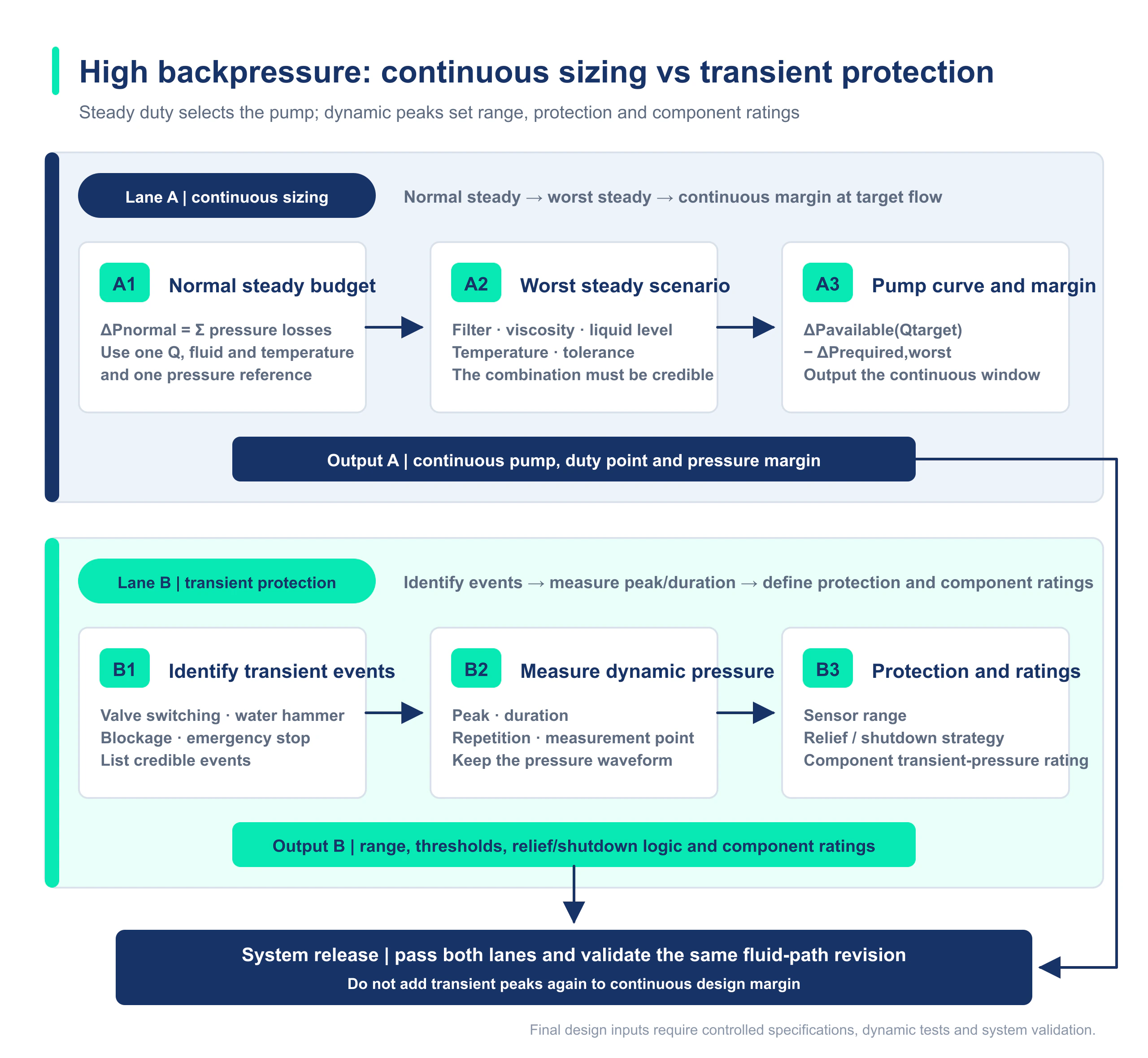

압력 예산은 정상 조건, 최악 조건, 설계 여유와 밸브 전환 또는 막힘 피크를 숫자 하나로 합쳐서는 안 됩니다. 정상 및 최악 조건은 작동점을 결정하고, 여유는 후보 설계가 편차를 견딜 능력을 나타내며, 순간 상태는 감지, 정지, 압력 해제 및 부품 보호 경계를 정의합니다.
1. 압력 예산은 펌프가 아니라 전체 유로에서 시작하십시오
ΔPsteady(Qtarget) = Poutlet,steady(Qtarget) − Pinlet,steady(Qtarget)먼저 게이지압, 절대압 및 부호 규칙을 통일한 다음 동일한 목표 유량에서 입구와 출구 압력을 계산하십시오.부품별로 나누는 정상 상태 예산에는 흡입 측 정상 손실, 토출 직관 손실, 밸브와 피팅의 국부 손실, 필터 압력 강하, 니들 또는 노즐 압력 강하, 말단 챔버 압력 및 정수압 높이 차를 포함할 수 있습니다. 동일한 상태와 목표 유량에서 일관된 부호를 사용한 데이터만 하나의 정상 상태 예산에 넣을 수 있습니다.
2. 고배압 조건을 제출할 때 최소 열두 가지 정보를 제공하십시오
| 항목 | 제공할 데이터 | 데이터 출처 |
|---|---|---|
| 유체 | 이름, 농도, 온도, 점도 및 입자나 기포 포함 여부 | 조성 및 공정 조건 |
| 목표 유량 | 최소, 정격, 최대 및 허용 편차 | 장비 사이클 시간 |
| 저장 조건 | 액면 범위, 용기 압력 및 최초 건식 시동 여부 | 장비 배치 |
| 흡입 튜브 | 내경, 길이, 재질, 엘보 및 피팅 | 도면 또는 실물 조립체 |
| 토출 튜브 | 내경, 길이, 재질, 엘보 및 피팅 | 도면 또는 실물 조립체 |
| 밸브 | 전체 모델명, 유로, Cv 또는 압력 강하 곡선 | 공급사 자료 |
| 필터 | 전체 모델명, 신품 압력 강하 및 수명 말기 압력 강하 | 공급사 자료 또는 측정 |
| 니들 또는 노즐 | 전체 모델명, 내경, 길이 및 유량-압력 강하 데이터 | 공급사 자료 또는 측정 |
| 말단 챔버 | 대기압, 음압 또는 양압 범위 | 시스템 정의 |
| 듀티 사이클 | 연속 또는 간헐 운전, 시동·정지 빈도 및 사이클당 시간 | 프로그램 사이클 |
| 순간 및 비정상 조건 | 밸브 전환, 막힘, 시동·정지 피크, 지속 시간 및 보호 동작 | 동적 시험 |
| 전원과 제어 | 전압 범위, PWM, 전류 제한 및 피드백 | 전기 설계 |
3. 네 가지 경계를 별도로 설정하십시오
1. 정상 상태 작동점
ΔPnormal steady(Qtarget) = Poutlet,normal steady(Qtarget) − Pinlet,normal steady(Qtarget)일반 액면, 신품 필터, 정격 전압 및 정상 온도 유체를 사용하여 일상 작동점과 제어 범위를 확인합니다.2. 최악 정상 상태 작동점
ΔPworst steady(Qtarget) = Poutlet,worst steady(Qtarget) − Pinlet,worst steady(Qtarget)최저 액면, 수명 말기 필터, 유체 점도 또는 온도 경계 및 최고 지속 가능 말단 압력을 사용하여 최악 유로 요구량을 확인합니다.3. 압력 여유
Mpressure(Qtarget) = ΔPcandidate pump allowable boundary(Qtarget) − ΔPworst steady(Qtarget)후보 펌프 경계는 동일한 유체, 온도, 입구 조건, 최저 허용 전원 및 듀티 사이클의 관리 곡선이나 사양서에서 가져와야 합니다. 프로젝트는 허용 여유를 별도로 정의해야 합니다.4. 순간 및 비정상 조건 보호
밸브 전환, 시동·정지, 말단 막힘, 밸브 오동작 또는 튜브 눌림으로 생긴 피크는 피크 압력, 지속 시간, 발생 위치와 트리거 조건을 기록하십시오. 압력 센서 범위, 정지 임계값, 압력 해제 경로 및 각 부품의 순간 허용 경계를 별도로 검토하십시오. 이는 보호 설계 입력이며 연속 펌프 선정 작동점이 아닙니다.
| 경계 | 포함할 내용 | 용도 |
|---|---|---|
| 정상 상태 | 일반 액면, 신품 필터, 정격 전압 및 정상 온도 유체 | 정상 작동점과 제어 범위 확인 |
| 최악 정상 상태 | 최저 액면, 수명 말기 필터, 유체와 말단 압력 경계; 최저 허용 전원에서 펌프 능력은 별도 검토 | 목표 유량, 여유 및 장기 사용 가능성 확인 |
| 압력 여유 | 후보 펌프 허용 작동 경계에서 최악 정상 상태 요구량을 뺀 값 | 제조, 측정, 노화 및 운전 조건 편차 흡수 |
| 순간 또는 비정상 조건 보호 | 밸브 전환, 막힘, 잘못된 전환, 튜브 눌림 및 시동·정지 피크 | 감지, 정지, 압력 해제 및 부품 보호 경계 설정 |
4. 예시 예산: 정상 상태 손실은 더하고 순간 상태와 여유는 별도로 처리하십시오
다음은 방법만 설명하며 실제 고객 장비를 나타내지 않습니다. 목표 유량을 220 mL/min으로 가정합니다. 최악이지만 지속 가능한 정상 상태에서 측정 또는 공급사 데이터는 흡입 측 손실 10 kPa, 토출 직관 손실 18 kPa, 밸브 손실 12 kPa, 수명 말기 필터 압력 강하 35 kPa, 니들 압력 강하 95 kPa 및 말단 챔버 압력 20 kPa를 제시합니다.
ΔPworst steady(220 mL/min) ≈ 10 + 18 + 12 + 35 + 95 + 20 = 190 kPa이 여섯 항목은 동일한 목표 유량과 동일한 최악 정상 상태에 속하므로 더할 수 있습니다.190 kPa라는 결과는 일반 100 kPa급 플랫폼을 보통 후보에 바로 포함하지 않아야 함을 뜻하지만 아무 600 kPa 펌프나 작동한다는 증거는 아닙니다. 다음 단계로 220 mL/min에서 후보 펌프의 관리 곡선을 읽고 압력 여유를 계산하며 유체, 온도, 입구 조건, 연결, 전원 및 듀티 사이클을 검토하십시오.
밸브 전환이 별도의 단시간 피크를 만든다면 독립적인 순간 이벤트로 기록하고 크기, 지속 시간 및 위치를 기준으로 보호를 설계하십시오. 이 피크를 190 kPa 정상 작동점에 더하지 말고 압력 여유도 정상 상태 식에 추가 압력 손실로 더하지 마십시오.
5. FOREACH DPL30H를 제품 후보에 포함하는 방법
FOREACH DPL30H 고압 액체 다이어프램 펌프의 공개 사양에는 자유 유량 300 mL/min, 정격 압력 600 kPa, 자흡 높이 3 mH₂O 및 6 × 4 mm 경질 튜브 압축 연결이 포함됩니다. 고배압 용도의 후보가 될 수 있지만 선정의 핵심은 목표 배압에서 사용할 수 있는 유량과 그 지점이 관리 사양서의 유체, 온도 및 듀티 사이클 한계 안에 있는지입니다.
니들과 필터가 주요 저항이라면 실제 유체, 온도 및 수명 단계에서의 압력 강하를 확보하십시오. 주요 문제가 입구 음압 또는 불충분한 챔버 보충이라면 높은 출구 압력 능력이 흡입 측 조건을 자동으로 해결하지 않습니다.
제품 선정 참고: DPL30H 고압 액체 다이어프램 펌프 선정 가이드.
6. 압력 예산 후 전체 경로의 최저 허용 작동 압력을 확인하십시오
펌프 정격 압력이 600 kPa라고 해서 모든 6 × 4 mm 경질 튜브, 피팅, 밸브, 필터, 압력 센서 및 챔버가 자동으로 600 kPa 작동 압력을 허용하는 것은 아닙니다. 전체 유로의 허용 작동 압력은 가장 낮은 허용 작동 압력을 가진 부품이 결정합니다.
- 튜브 재질, 외경 공차, 절단 품질, 삽입 깊이 및 압축 피팅 조임 요구를 확인하십시오.
- 밸브, 필터, 센서 및 챔버의 허용 작동 압력과 시험 압력을 적용 조건과 함께 각각 확인하고 용어를 혼용하지 마십시오.
- 정상 상태, 최악 정상 상태 및 순간 보호 경계에 맞춰 센서 범위, 과압 정지 및 압력 해제 경로를 선택하십시오.
- 압력 유지, 누설, 시동·정지, 밸브 전환, 막힘 보호 및 수명 단계 시험을 완료하십시오.
7. 문의에 바로 사용할 수 있는 운전 조건 제출 템플릿
| 필드 | 작성 예시(실제 프로젝트 데이터로 교체) |
|---|---|
| 유체와 온도 | 정제수, 20–30°C |
| 목표 유량 | 정격 220 mL/min, 최소 200 mL/min |
| 입구 조건 | 저장 용기 액면이 펌프보다 0.4 m 낮고 최초 시동 시 튜브 안에 공기가 있음 |
| 토출 경로 | 내경 2.0 mm, 길이 1.2 m, 밸브 2개, 필터 1개 및 말단 니들 |
| 정상 상태 압력 데이터 | 정상 상태와 필터 수명 말기 등 최악 정상 상태를 별도로 기록 |
| 순간 상태와 보호 | 밸브 전환 피크, 지속 시간, 정지 임계값 및 압력 해제 경로를 별도로 기록 |
| 듀티 사이클 | 사이클당 45 s, 하루 1,200회, 주변 온도 범위 포함 |
| 제어 | 24 V, PWM 속도 제어, FG 피드백 필요 |
| 검증 목표 | 유량, 정상 상태 압력, 순간 피크, 시동, 온도 상승, 누설 및 수명 추세 |
FOREACH 자료 및 근거 범위
FAQ | 고배압 유로 압력 예산 작성 방법
모든 피팅까지 압력 예산을 정밀하게 계산해야 하나요?
초기 선별 단계에서는 지배 저항부터 찾을 수 있습니다. 설계 승인 전에는 모든 의미 있는 축소부와 핵심 부품을 검토하십시오. 소형 유로에서는 작은 유로의 피팅 하나도 주요 압력 강하 원인이 될 수 있습니다.
필터 수명 말기 데이터가 없으면 어떻게 하나요?
먼저 공급사에 정확한 모델의 유량-압력 강하 곡선을 요청하십시오. 그다음 로딩 시험이나 등가 저항으로 경계를 설정하십시오. 신품 필터 데이터만으로 전체 수명을 대표할 수 없습니다.
순간 압력 피크를 정상 상태 압력에 직접 더할 수 있나요?
아닙니다. 순간 피크는 크기, 지속 시간, 위치 및 트리거 조건으로 별도 기록하십시오. 센서 범위, 정지, 압력 해제 및 부품 순간 한계를 검토하는 데 사용합니다. 연속 작동 압력이 아니며 정상 상태 작동점에 포함되지 않습니다.
압력 예산이 600 kPa보다 낮으면 모든 600 kPa 펌프를 사용할 수 있나요?
그렇지 않습니다. 목표 압력에서의 유량, 압력 여유, 유체, 온도, 입구 조건, 듀티 사이클, 제어, 연결 방식 및 전체 유로의 최저 허용 작동 압력도 확인해야 합니다.
압력 예산은 프로젝트 어느 단계에서 가장 유용한가요?
개념 설계 단계에서 초기 계산을 수행하십시오. 시제품 단계에서는 센서로 정상 상태, 최악 정상 상태 및 순간 피크를 별도로 측정하십시오. 설계 동결 전에는 관리되는 작동, 여유 및 보호 경계를 수립하십시오.
