Миниатюрный мембранный или перистальтический насос: плюсы, минусы и выбор для приборов
Сравните миниатюрные жидкостные мембранные и перистальтические насосы для анализаторов и лабораторного оборудования. Рассмотрите принцип работы, преимущества и недостатки, точность дозирования и затраты на обслуживание, затем примените критерии выбора к подаче промывочной жидкости, переносу реагентов и откачке жидких отходов.
Миниатюрный жидкостный мембранный насос стоит рассмотреть для постоянного тракта, который можно очищать и использовать повторно. Перистальтический — когда контактирующие с жидкостью компоненты требуется менять между партиями или нужна подача в обоих направлениях. В обоих случаях важны рабочая жидкость, расход, давление и обслуживание. Точность, пульсации и эксплуатационные затраты зависят от конкретной конфигурации.
Миниатюрные мембранные и перистальтические насосы: отличия и сравнительная таблица
| Критерий | Миниатюрный жидкостный мембранный насос | Перистальтический насос |
|---|---|---|
| Основные преимущества | Многократно используемая камера; меньше расходных материалов, связанных с пережимаемой трубкой; удобен для постоянного тракта. | Жидкость остаётся внутри трубки, которую легко заменить. Реверсивные модели обеспечивают подачу в обоих направлениях. |
| Основные ограничения | Камеру и клапаны необходимо очищать. Частицы и кристаллы могут мешать работе обратных клапанов. Подача пульсирует. | Трубка испытывает усталостный износ и требует замены. Укладка и износ могут изменять расход и объём дозы. |
| Смена жидкости | Нужно удалять остатки из камеры, с мембраны, клапанов и из внешних трубок. | Замена контактирующих с жидкостью компонентов упрощает переход, но общие участки тракта также требуют внимания. |
| Что обслуживать | Мембрану, клапаны, уплотнения и внутренние поверхности. | Контролировать ресурс и укладку трубки, утечки и калибровку после замены. |
| Когда рассматривать в первую очередь | Постоянные очищаемые контуры подачи, пополнения резервуара и циркуляции. | Сменные тракты для отдельных партий, одноразовые сборки и двунаправленную перекачку. |
| Точность и пульсации | Оценивать конкретную модель, управление и результат в точке использования. | Также необходимы испытания, включая изменение характеристик за срок службы трубки. |
Преимущества зависят от устройства жидкостного тракта. Проверяйте материалы контактирующих с жидкостью деталей, расход при рабочем давлении, режим работы и доступ для обслуживания. Сам тип насоса не гарантирует более высокую точность или меньшие затраты за весь срок эксплуатации.
Как работают мембранный и перистальтический насосы?

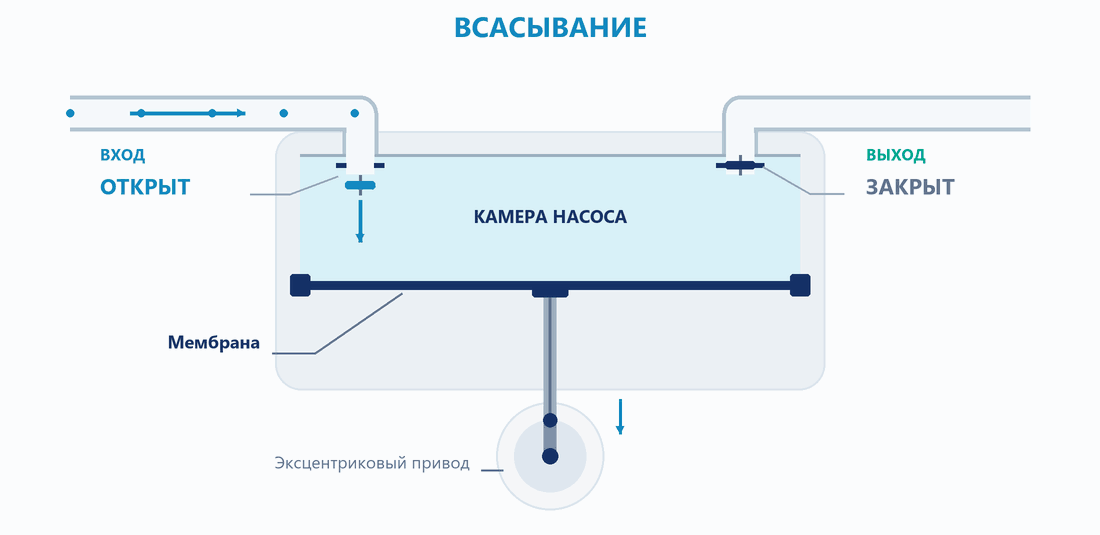

В мембранном насосе движение гибкой мембраны изменяет объём камеры. Входной и выходной клапаны задают направление всасывания и нагнетания. Жидкость контактирует с камерой, мембраной и деталями клапанов, поэтому совместимость материалов и очистку необходимо проверять для всего контактирующего с жидкостью узла.
В перистальтическом насосе ролики движутся вдоль гибкой трубки. Сжатие перемещает жидкость, а позади ролика трубка восстанавливает форму и заполняется вновь. При нормальной работе жидкость остаётся внутри трубки и не соприкасается с роликами. Трубка одновременно изолирует жидкость и служит постоянно деформируемым рабочим элементом: её материал, размеры, упругость и состояние влияют на подачу.
Преимущества и недостатки насосов: точность, пульсации и обслуживание
Как контакт с жидкостью влияет на очистку и смену среды?
При смене жидкости в мембранном насосе нужно очищать внутренние контактирующие с ней детали. Замена внешних трубок не удаляет остатки из камеры и клапанов. Многократно используемая камера подходит для постоянного контура с одной промывочной жидкостью, если эффективность очистки подтверждена. Материалы головки, мембраны и клапанов должны быть совместимы как с рабочей жидкостью, так и с моющими средствами.
В перистальтическом насосе замена трубки удаляет остатки из соответствующего участка и может входить в процедуру смены партии. Общие резервуары, фитинги и компоненты после насоса всё равно требуют очистки или замены. Стерильность и перенос остатков оценивают для всего тракта и процесса. Трубка должна выдерживать химическое воздействие, температуру, давление и многократное сжатие; обычная трубка для транспортировки жидкости не обязательно подходит для насосной головки.
Какое обслуживание требуется каждому насосу?
Мембранный насос не имеет трубки, испытывающей усталостный износ от роликов, но его мембрана, клапаны и уплотнения также изнашиваются. Отложения, волокна или кристаллы могут мешать закрытию клапанов, вызывая обратный поток, замедление самовсасывания или снижение подачи. Проверяйте чистоту, герметичность и рабочие характеристики; заранее уточняйте, допускается ли обслуживание выбранной головки на месте.
Трубка перистальтического насоса постоянно деформируется. Усталостный износ может ухудшать восстановление формы и изменять расход, а разрыв приводит к утечке. Периодичность осмотра и замены должна соответствовать реальным условиям. После установки проверяйте укладку и при необходимости выполняйте калибровку. Простота замены полезна, но трубки, трудозатраты и простой остаются регулярными расходами.
Для обоих вариантов нужен доступ к обслуживаемым узлам. Сравнивайте стоимость покупки, расходных материалов, очистки, труда, калибровки и простоя при одинаковом графике работы. Ни тип насоса, ни его закупочная цена по отдельности не определяют полную стоимость эксплуатации.
Что выбрать для обратного втягивания или подачи в обоих направлениях?
В обычном жидкостном мембранном насосе направление потока задают обратные клапаны: изменение направления вращения двигателя обычно не разворачивает поток. Может потребоваться специальная конструкция насоса или переключение тракта. Перистальтический насос с поддержкой реверса меняет направление потока при изменении вращения ротора, поэтому его можно рассматривать для обратного втягивания или двунаправленной перекачки. Проверьте совместимость головки, трубки, привода и управления с этим режимом, затем оцените остаточную жидкость и каплеобразование после втягивания.
Какой насос точнее и создаёт меньше пульсаций?
По одному типу насоса ответить нельзя. Ходы мембраны и работа клапанов, как и сжатие и восстановление трубки, создают периодические изменения подачи. Стабильный средний расход может скрывать пики и участки низкого расхода. При пополнении резервуара важен суммарный объём, а проточной ячейке может потребоваться стабильный мгновенный расход. Перед выбором демпфера, конфигурации головки или компенсации управлением измеряйте поток в реальной точке использования.
Для дозирования сравнивайте насосы при одинаковой заданной дозе, жидкости, уровне на входе, давлении на выходе и цикле работы. Фиксируйте среднюю погрешность дозы и разброс повторных доз, включая запуск после остановки. Перистальтический насос проверяйте с новой трубкой и с трубкой, приближающейся к плановой замене. Сохраняйте условия вместе с результатами: расход при свободном выходе не подтверждает точность дозирования в установленной системе.
Выбор насоса для прибора: когда нужен мембранный, а когда — перистальтический?
Для постоянного очищаемого контура с одной жидкостью сначала оцените мембранный насос. Для смены контактирующих с жидкостью компонентов между партиями или двунаправленной подачи с реверсом двигателя — перистальтический. Затем выбирайте конфигурацию по расходу, противодавлению, материалам и обслуживанию.
Для каких задач стоит сначала рассмотреть мембранный насос?
Начните с постоянной подачи промывочной жидкости, пополнения резервуаров и циркуляции в аналитических приборах. Здесь часто используется стабильный состав жидкости и требуется подать заданный объём за определённое время либо обеспечить расход при сопротивлении контура. Многократно используемая камера сокращает работу по замене насосных трубок при условии совместимости материалов, эффективной очистки и доступности обслуживания мембраны, клапанов и уплотнений.
При наличии узких трубок, фильтров или промывочных форсунок проверяйте расход при требуемом противодавлении. Максимальное давление и расход при свободном выходе не являются одной рабочей точкой. Если регулярно менять трубку внутри прибора неудобно, сравните интервалы обслуживания, сохранив доступ для ремонта и осмотра.
Для каких задач стоит сначала рассмотреть перистальтический насос?
Перистальтический насос можно рассматривать при переносе реагентов, проб или питательных сред, когда между партиями нужно менять контактирующие с жидкостью компоненты. Съёмная трубка изолирует жидкость от механизма и позволяет использовать одноразовые тракты. В процедуру смены включают общие ёмкости, фитинги, клапаны и дозирующие иглы: замена только трубки внутри головки не удаляет остатки в остальных местах. Для стерильного процесса проверяют всю сборку и порядок обращения с ней.
Для обратного втягивания после выдачи дозы или переноса между двумя ёмкостями в обоих направлениях реверсивный перистальтический насос может уменьшить потребность в дополнительных элементах переключения потока. Проверьте совместимость трубки, допустимое давление и срок службы; предусмотрите доступ и время для замены и повторной калибровки.
Выбор насоса для промывочной жидкости, реагентов и жидких отходов
| Задача | Что оценить в первую очередь | Что проверить |
|---|---|---|
| Постоянная подача промывочной жидкости или пополнение резервуара | Миниатюрный жидкостный мембранный насос | Стабильный состав жидкости и очищаемый многоразовый контур; время выполнения задачи по расходу под нагрузкой. |
| Постоянная циркуляция с меньшим числом замен трубки | Миниатюрный жидкостный мембранный насос | Непрерывный или периодический режим и интервалы обслуживания мембраны, клапанов и уплотнений. |
| Перенос реагентов, проб или сред со сменой партий | Перистальтический насос | Границы заменяемого участка, совместимость и ресурс трубки, остатки в общих соединениях. |
| Обратное втягивание или двунаправленная подача по одной линии | Реверсивный перистальтический насос | Совместимость головки и привода, объём втягивания, остаточная жидкость и каплеобразование. |
| Известная отработанная жидкость в постоянном сливном контуре | Сначала можно оценить совместимый мембранный насос | Частицы, кристаллы, засорение клапанов и допустимый режим смеси газа и жидкости. При необходимости сменной изоляции сравните перистальтический вариант. |
| Малые дозы за короткий цикл или подача к детектору с малыми пульсациями | Выбор по испытаниям в точке использования | Погрешность дозы, повторяемость или форма пульсаций; при необходимости — демпфирование, управление или прецизионный дозирующий насос. |
Когда одного типа насоса недостаточно для выбора?
Переменный состав отходов, частицы, волокна, кристаллы или периодическое поступление воздуха требуют проверки жидкости и проходных сечений для обоих вариантов. Отсутствие обратных клапанов в перистальтической головке не означает, что любые частицы пройдут без повреждения трубки. Различайте прямую перекачку отходов и создание вакуума в сборной ёмкости. Газовый насос, подключённый к такой ёмкости, нужно защищать от попадания жидкости, если он не рассчитан на неё. Способность к самовсасыванию не разрешает неограниченную работу всухую.
При точном дозировании оценивайте реально выданный объём на выходе. На него влияют задержка запуска, пузырьки газа, давление на выходе, упругость трубок и остаточная жидкость на игле. Проверяйте полный цикл. Если ни один вариант не укладывается в допуск, сравните прецизионные поршневые насосы или шприцевые дозирующие механизмы.
Что проверить после предварительного выбора насоса?
- Определите задачу: перенос, пополнение, удаление отходов, циркуляция или дозирование — и требуемый результат на выходе.
- Опишите рабочую жидкость и моющие средства: концентрацию, температуру, вязкость, частицы и пузырьки.
- Задайте рабочий расход или дозу, условия на входе, давление на выходе, цикл пусков и остановок и ежедневное время работы.
- Составьте схему всего контактирующего с жидкостью тракта и определите, какие компоненты очищаются, а какие заменяются.
- Сравните характеристики конкретных моделей, материалы, управление, габариты и доступ для обслуживания.
- Испытайте установленный тракт в ожидаемых условиях и на разных этапах срока службы. Запишите расход или дозу, утечки, поведение при запуске и результаты приёмки процесса.
Информация о FOREACH DPL30 и DPL60 помогает перейти к оценке конкретной модели мембранного насоса. Используйте актуальные характеристики и кривую расход–давление выбранной конфигурации. Сам выбор модели не подтверждает совместимость с реагентом, точность дозирования или возможность прямой замены перистальтического насоса.
Часто задаваемые вопросы
Можно ли заменить один тип насоса другим, если у обоих указан расход 300 мл/мин?
Одного этого значения недостаточно. Уточните жидкость, скорость или напряжение, условия на входе и давление на выходе, при которых получены данные. Узкие трубки, фильтры и дозирующие иглы могут по-разному влиять на реальную подачу. Замена также меняет контактирующие с жидкостью материалы, очистку, управление и обслуживание. Сравните расход, дозу, пуски, остановки и режим работы в исходном контуре. Если между партиями заменяется весь контактирующий с жидкостью тракт, переход на многоразовую мембранную камеру требует новой оценки очистки.
Как часто менять трубку перистальтического насоса?
Универсального интервала нет, и ждать утечки не следует. Ресурс зависит от материала и размеров трубки, степени сжатия роликами, скорости, температуры, жидкости и давления на входе и выходе. Используйте подходящие рекомендации поставщика как исходную точку и установите профилактический интервал по реальной наработке, изменению расхода и состоянию трубки. Стойкое сплющивание, плохое восстановление формы, трещины, набухание или заметное отклонение подачи требуют проверки. Мембранному насосу не нужна пережимаемая трубка, но его мембрана, клапаны и уплотнения также требуют обслуживания.
Почему после установки новой трубки того же размера изменился объём дозы?
Одинаковый номинальный размер не гарантирует одинакового объёма за оборот. Влияют допуски внутреннего диаметра и толщины стенки, положение, натяжение и начальная деформация трубки. Выполните указания по укладке и приработке, затем откалибруйте насос с реальной жидкостью и трактом. Соберите несколько повторных доз и измерьте их объём либо взвесьте с пересчётом по плотности жидкости. Оцените среднюю погрешность и повторяемость. После изменения жидкости, трубопровода или противодавления проверяйте результат заново, а не сохраняйте прежний коэффициент автоматически.
Насос вращается, но не всасывает жидкость или подаёт меньше. Что проверить сначала?
Сначала проверьте наличие жидкости, погружение входной трубки и правильность подключения портов. Затем — подсос воздуха, перегибы, засорённые фильтры и противодавление. Если внешняя линия исправна, у перистальтического насоса проверяют тип, укладку, пережатие и восстановление трубки; у мембранного — загрязнение клапанов, отложения и повреждения мембраны или уплотнений. Сравнивайте при одинаковых жидкости, уровне и управлении. Перед разрешённым обслуживанием головки изолируйте систему и сбросьте давление по инструкции к модели. Одно увеличение скорости не выявляет причину.
Поможет ли смена типа насоса устранить капли или обратный поток после остановки?
Сначала разделите причины: сифонный поток из-за разницы уровней, сброс остаточного давления после насоса или стекание жидкости с выходного наконечника. Обратные клапаны мембранного насоса управляют циклом перекачки; нельзя без проверки считать их запорной арматурой всей системы. Перистальтический насос удерживает поток пережатием трубки, которое ухудшается при неверной укладке или износе. После головки также может оставаться жидкость. В зависимости от причины оценивайте запорный элемент, защиту от сифонирования или проверенное обратное втягивание и испытывайте остановленную систему. Одна замена насоса не гарантирует отсутствия капель.
При смене реагента достаточно заменить только трубку внутри перистальтической головки?
Только если она составляет весь участок контакта с жидкостью, который требуется заменить. В повторно используемых входных линиях, соединениях ёмкости, клапанах, фитингах и иглах могут оставаться следы прежнего реагента. Проследите тракт от ёмкости до выхода, назначьте очистку или замену каждому компоненту и проверьте первые дозы после перехода по допустимому содержанию остатков. Для мембранного насоса включите камеру, мембрану и обратные клапаны. Одноразовая насосная трубка облегчает смену, но сама по себе не подтверждает стерильность всей системы или отсутствие переноса остатков.
