Сначала расход нормальный, затем падает: как проверить вентиляцию резервуара миниатюрного мембранного насоса?
Миниатюрный мембранный насос, который сначала подаёт нормально, а затем снижает расход, не обязательно повреждён. При заборе из резервуара полезно проверить, замещает ли газ удаляемую жидкость согласно проекту. Подача может снижаться также из-за уровня, фильтров, трубок или выходной нагрузки. Один симптом не доказывает засорение вентиляции.
1. Определите способ компенсации отбираемой жидкости
Жёсткие бутылки, сжимаемые пакеты и резервуары с регулированием давления работают по-разному. Жёсткой бутылке обычно нужен предусмотренный путь газообмена или контроля давления. Мягкий пакет может компенсировать объём деформацией, а у резервуара под давлением проверяют регулятор и подачу газа. Прежде чем считать герметичность неисправностью, изучите схему и инструкции ёмкости.

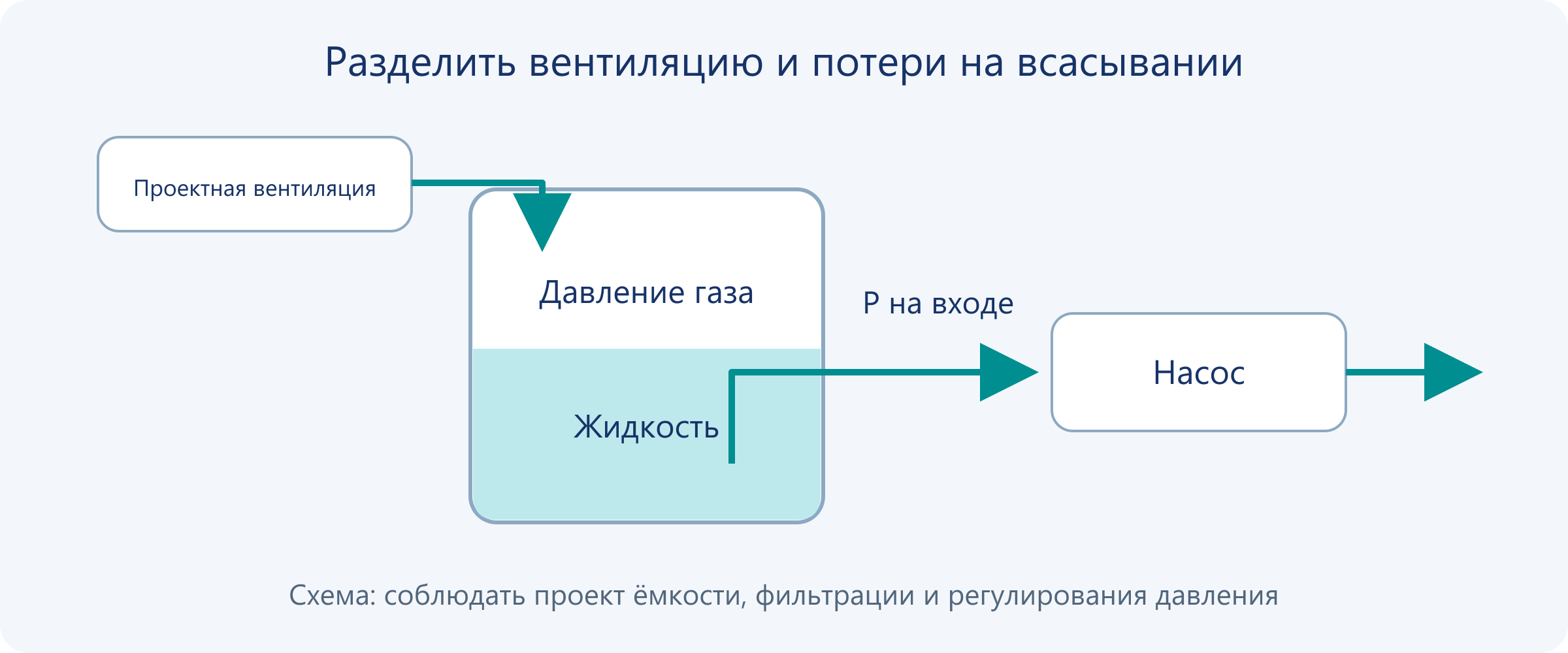

В вентилируемой жёсткой бутылке проверьте весь газовый путь: вход окружающего воздуха, фильтр, трубку, соединение крышки и внутреннее отверстие. Видимое отверстие не доказывает достаточную пропускную способность при работе. Смоченная мембрана, перегиб трубки или погружённое отверстие могут изменить реальные потери давления.
2. Почему герметичную жёсткую бутылку становится труднее опорожнять
Рассмотрим поясняющую модель: полностью герметичная жёсткая бутылка, постоянное количество газа и постоянная температура; испарением, растворённым газом и утечками временно пренебрегаем. Удаление жидкости увеличивает газовый объём и снижает его абсолютное давление.
P₂,abs = P₁,abs × Vg₁ / (Vg₁ + ΔVliquid)Изотермическое приближение идеального газа при постоянном его количестве. P — абсолютное давление, Vg₁ — начальный газовый объём, ΔVliquid — объём удалённой жидкости. Не подставляйте манометрическое давление.Пусть начальный газовый объём равен 100 мл при абсолютном давлении 101.3 кПа. После удаления 20 мл модель даёт 101.3 × 100/120 ≈ 84.4 кПа абсолютного давления, или около −16.9 кПа относительно исходного атмосферного давления. Это поясняющие расчёты, а не измерения насоса FOREACH или реального резервуара.
Реальные ёмкости могут деформироваться и пропускать газ; жидкости — испаряться или выделять растворённый газ; температура — меняться. Поэтому один лишь отобранный объём не определяет фактическое газовое давление. Модель объясняет, почему ограниченное поступление газа постепенно затрудняет всасывание. Для диагноза всё равно нужны измерения.
3. Отделите газовое давление от потерь всасывающего тракта
Pвход,abs ≈ Pгаз,abs + ρg(zповерхность − zвход) − ΔPвсасываниеПриближённая установившаяся зависимость с согласованными единицами давления. ρ — плотность жидкости, z — высота. Быстрые пульсации, ускорение и двухфазный поток требуют дополнительного анализа.Снижение газового давления, падение уровня и рост сопротивления всасывания способны уменьшить входное давление насоса. Измерение газового пространства показывает условия компенсации ёмкости. Дополнительное измерение на входе отражает совместное влияние столба жидкости и заборного тракта. Только по выходному расходу надёжно различить причины нельзя.
Всасывание мембранного насоса меняется в течение цикла. Медленный датчик может показывать лишь среднее, не исключая кратковременных проблем. Измерительная оснастка не должна создавать новый подсос воздуха или значительный мёртвый объём.
4. Уточняйте причину наблюдениями и контролируемыми сравнениями
| Возможная причина | Какие признаки исследовать | Следующая проверка |
|---|---|---|
| Ограниченное поступление газа | Газовое давление отклоняется от предусмотренного состояния при изменении подачи | Проверить потери газового пути и сравнить разрешённый проверенный вентиляционный компонент на контролируемом стенде |
| Падение уровня или изменение высоты всасывания | Газовое давление нормально, но входные условия следуют за высотой жидкости | Повторить при одинаковом уровне и монтажной высоте |
| Засорённый заборный фильтр или деформированная трубка | Нормальное газовое давление при увеличенном перепаде всасывающего тракта | Осмотреть фильтр, фитинги и изгибы, меняя по одному фактору |
| Подсос воздуха на входе | Пузырьки или временное восстановление после заполнения | Проверить целостность соединений; видимые пузырьки — не единственное свидетельство |
| Изменение выходной нагрузки | Выходное давление растёт при снижении подачи | Проверить последующие клапаны, форсунки, трубки и давление приёмной ёмкости |
| Электрические, тепловые изменения или изменение жидкости | Меняются напряжение, ток, температура или условия, связанные с вязкостью | Перед сравнением сохранить остальные условия постоянными |
Наблюдения организуют поиск, но ни одна строка не является уникальным признаком неисправности. Например, всё более отрицательное давление на входе может возникнуть и при ограничении вентиляции, и при засорении жидкостного фильтра. Учитывайте позиции датчиков и результаты контролируемого сравнения вместе.
5. Сделайте проверку вентиляции воспроизводимой
- Запишите тип ёмкости, допустимые давление и вакуум, жидкость, температуру, начальный уровень, газовый объём, монтажную высоту и предусмотренный газовый путь.
- При одинаковом питании и управлении записывайте время, суммарный отобранный объём, расход, газовое, входное и выходное давления. Сохраняйте также напряжение, ток и уровень жидкости.
- Осматривайте газовый и жидкостный пути до появления симптома и во время него: намокание фильтра, жидкость в вентиляционной трубке, погружённое отверстие и деформацию трубок.
- Если нужно сравнение, используйте контролируемый стенд с водой или подходящим заменителем и заменяйте вентиляционный компонент только разрешённым конструкцией способом. Начальный уровень, температура, трубки и времена должны совпадать.
- Сравните истории давления и поданные объёмы до и после изменения. Улучшение обоих показателей, подтверждённое осмотром компонента, усиливает диагноз; кратковременного восстановления расхода недостаточно.
Приёмка должна охватывать рабочий диапазон уровней, самый длительный период работы и пиковый отбор. Нескольких секунд с полной бутылкой недостаточно. Пределы давления и длительность испытания определяют ограничения ёмкости, требования входа насоса и режим прибора.
6. Подберите газовый тракт по потребности и допустимым потерям
При приблизительно одинаковых давлении и температуре объёмный поток входящего газа обычно должен замещать удаляемую жидкость. Перед сравнением приведите газовые расходы к совместимым опорным условиям давления и температуры. Расход фильтра имеет смысл только вместе с соответствующим перепадом и условиями испытаний.
| Исходный параметр выбора | Необходимые данные |
|---|---|
| Максимальный отбор | Одновременный и пиковый расход жидкости и соответствующая потребность в газе |
| Допустимое отклонение газового давления | Ограничения ёмкости, требования входа насоса и процесса |
| Потери газового пути | Потери фильтра, трубки и фитингов при требуемом газовом расходе |
| Смачивание и химическое воздействие | Совместимость с жидкостью и парами, ориентация монтажа и дренаж |
| Эксплуатация и обслуживание | Критерии замены поставщика и способ обнаружения ненормальных потерь давления |
Увеличенное отверстие само по себе не является полным правилом выбора. Не назначайте размер пор мембраны или универсальный порог вакуума без требований задачи. Фильтрацию, контроль загрязнения, химическую совместимость и сопротивление газового пути оценивают совместно.
7. Вернитесь к выбору насоса после проверки подачи на вход
Восстановите проектные условия резервуара, входного тракта и выходной нагрузки, затем оцените выполнение задачи насосом. Классы DPL30 на 300 мл/мин и DPL60 на 600 мл/мин служат началом отбора, но доступная подача зависит от рабочего давления, жидкости и входных условий.
При ограничении поступления газа или всасывающего пути более крупный насос может увеличить мгновенную потребность в отборе, не гарантируя восстановления. После установления условий используйте соответствующую кривую и измерения собранной системы, чтобы решить, менять ли модель, внутренний диаметр трубки или времена управления.
Сопротивление на всасывании и на нагнетании
Диагностика снижения способности к самовсасыванию
Диагностика всасывания: утечки и засорение фильтра
Кривые расход–давление и реальная рабочая точка
Руководство по выбору жидкостного мембранного насоса DPL30
Руководство по выбору жидкостного мембранного насоса DPL60
Частые вопросы
Восстановление после открытия крышки доказывает исправность насоса?
Оно показывает влияние изменённых граничных условий ёмкости на подачу. Само по себе это не исключает неисправность насоса или подсос на входе. Подтвердите причину разрешённым сравнением вентиляции и синхронными измерениями давления.
Почему в бутылке с вентиляцией всё равно возникает разрежение?
Для прохода газа через фильтры, трубки и фитинги нужен перепад давления. Узкий, засорённый, смоченный или погружённый путь может не обеспечивать поступление газа со скоростью отбора жидкости.
В каждой герметичной ёмкости нужно вентиляционное отверстие?
Нет. Сжимаемые пакеты, резервуары под давлением и ёмкости с контролируемой атмосферой имеют собственные способы компенсации объёма или регулирования давления. Проверяйте назначенную конструкцию, а не превращайте каждую ёмкость в открытую.
При каком разрежении должна срабатывать сигнализация?
Порог задают по допустимым параметрам ёмкости, условиям входа насоса и требованиям прибора. Значение −16.9 кПа в статье — условный расчёт, а не уставка сигнализации или допустимое давление изделия.
Предотвратит ли более крупный насос постепенное падение расхода?
Предполагать это нельзя. Сначала устраните ограничения поступления газа или питания входа, затем проверьте требуемую подачу и режим работы в реальных условиях.
