Почему несколько промывочных форсунок от одного миниатюрного мембранного насоса дают разный расход?
Один насос и один коллектор не гарантируют одинаковой подачи на каждой промывочной форсунке. Биохимическому анализатору или другому прибору с параллельными промывочными трактами нужны две проверки: достаточный общий расход при реальном рабочем давлении и допустимая подача каждой ветви. Измерение только общего расхода может скрыть недостаточное питание одной форсунки. Все числовые примеры ниже — условные расчёты, а не результаты измерений изделия.
1. Определите задачу каждой форсунки
Замените общий запрос на промывочный насос измеримыми требованиями: число одновременно работающих форсунок, объём на каждую, время открытия клапанов, допустимость предварительного заполнения и критерии первого и последующих циклов. Последовательная работа изменяет и пиковую потребность в расходе, и длительность всей партии.
| Исходный параметр | Почему важен | Что записать |
|---|---|---|
| Объём и допуск каждой форсунки | Задаёт требуемую подачу ветви | Индивидуально собранные объёмы, а не только среднее |
| Эффективное время подачи | Заполнение, пуск и задержки клапанов занимают часть времени | Задержка от команды до реальной подачи жидкости |
| Число открытых ветвей | Задаёт пиковую одновременную потребность | Обычное и максимальное число одновременно открытых ветвей |
| Жидкость, температура и тракт | Влияют на сопротивление, совместимость и рабочую точку | Партия жидкости, температура, внутренний диаметр, длина и компоненты |
2. Рассчитайте общий расход по индивидуальным объёмам

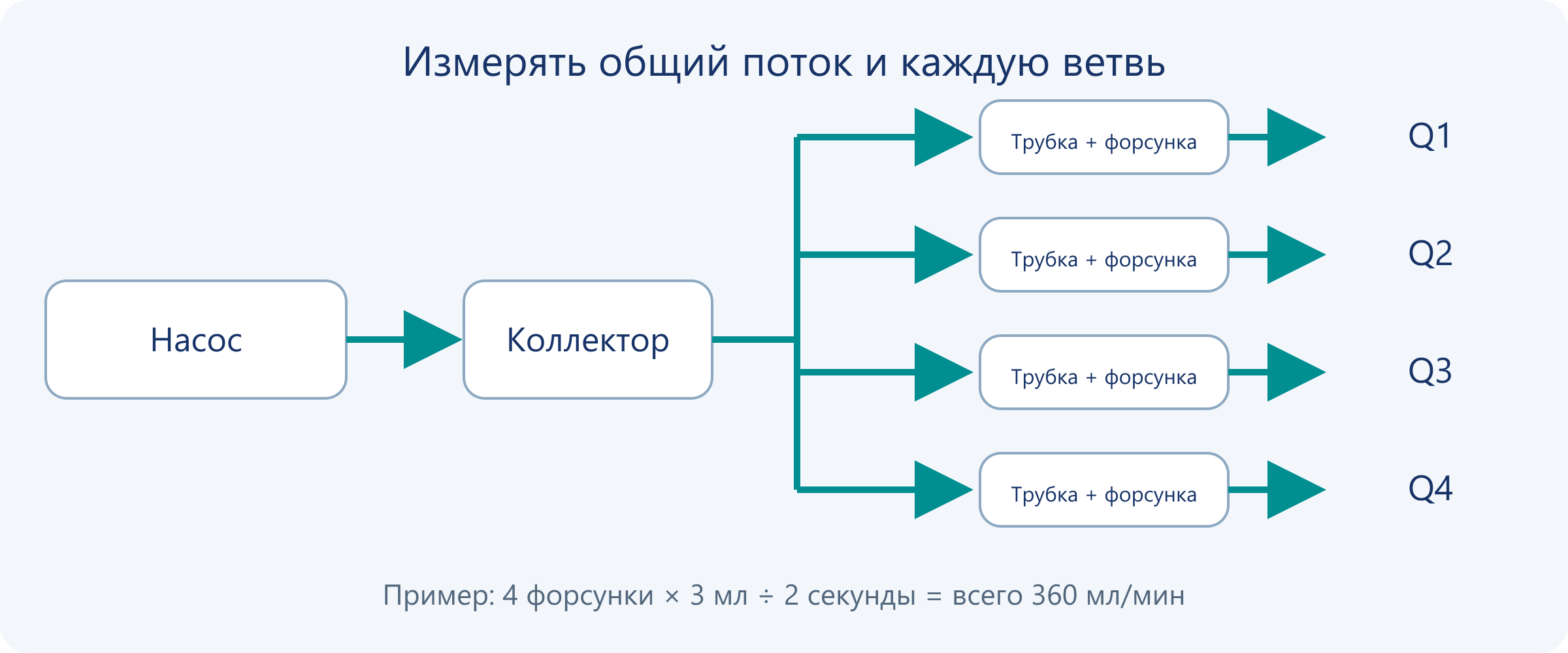

Допустим, четыре форсунки работают одновременно и каждая должна подать 3 мл за две секунды полезной подачи. Средняя потребность ветви — 90 мл/мин, общая — 360 мл/мин. Если две секунды обозначают лишь длительность команды контроллера, перед расчётом исключите интервалы без полезной подачи.
Qᵢ = 60 × Vᵢ / tᵢ; Qtotal = ΣQᵢПри V в мл и t в секундах Q получается в мл/мин. Суммируйте одновременно работающие ветви; отдельный байпасный или возвратный поток в этом примере отсутствует.В руководствах FOREACH DPL30 и DPL60 описаны классы расхода 300 и 600 мл/мин соответственно. Номинальная величина DPL30 не подтверждает возможность выполнить условную задачу на 360 мл/мин. DPL60 — кандидат для дальнейшей оценки: 600 мл/мин не означает автоматически такой расход через установленные трубки, клапаны и форсунки. Проверьте рабочую точку при заданных напряжении, жидкости, условиях на входе и необходимом выходном давлении.
3. Достаточная общая подача не доказывает равномерное распределение
При установившемся практически несжимаемом потоке без байпаса и значительного накопления жидкости общий расход равен сумме расходов ветвей. Однако каждая ветвь зависит от собственного эффективного перепада давления и сопротивления. Приближение общего давления пригодно лишь при достаточно близких давлениях подачи в коллекторе, давлениях на выходах и высотных условиях.
Общая подающая трубка и вход коллектора проводят полный расход; каждая нижележащая трубка — только расход своей ветви. Использование полного расхода при расчёте каждой ветви завышает её потери. Использование расхода одной ветви для общей трубки занижает общие потери.
| Источник различия | Возможное наблюдение | Где проверить |
|---|---|---|
| Внутренний диаметр, длина или деформация трубки | Одна ветвь постоянно даёт меньше | Допуски трубок, глубина вставки, изгибы и пережатые участки |
| Различия форсунок или клапанов | Место пониженного расхода меняется вместе с переставленным компонентом | Отверстие форсунки, загрязнение, открытие и синхронизация клапана |
| Высота выхода или погружение | Распределение меняется после изменения монтажа | Высота и погружение форсунки, давление приёмной ёмкости |
| Пузырьки или упругое накопление | Первый цикл отличается от последующих | Захваченный газ, расширение трубок и состояние заполнения |
4. Используйте чувствительность к диаметру как диагностическую модель
ΔP = 128 μ L Q / (π d⁴)Для установившегося полностью развитого ламинарного потока ньютоновской жидкости в жёсткой прямой круглой трубке. μ — динамическая вязкость, L — длина, d — внутренний диаметр. При согласованных единицах СИ потери давления выражаются в Па.Для идеального участка с прочими равными параметрами уменьшение внутреннего диаметра на 10% повышает сопротивление примерно в 1/0.9⁴ = 1.52 раза. При том же перепаде давления расход составит около 0.9⁴ = 65.6% исходного. Расчёт показывает чувствительность одного идеализированного участка, но не предсказывает снижение расхода всей насосной системы на 34.4%.
Реальный тракт также содержит отверстия форсунок, фитинги, клапаны, фильтры и пульсирующий поток. Короткие отверстия, развивающееся течение, турбулентность и сильно деформируемые трубки требуют соответствующих моделей или данных компонентов. Используйте доступные кривые потерь давления и проверяйте реальную сборку. Изменение сети может сместить и рабочую точку насоса.
5. Измеряйте общий поток и все ветви в одном испытании
- Заполните систему согласно проекту. Зафиксируйте жидкость, температуру, напряжение, уровень резервуара, монтажную высоту и трубки. Промаркируйте каждую форсунку и приёмную ёмкость.
- Собирайте жидкость каждой ветви во время реальной последовательности управления. При необходимости рассчитывайте Qᵢ = Vᵢ/t; для короткого промывочного импульса основная величина — объём за одно событие.
- Записывайте давление на входе, выходе или коллекторе, указывая позиции датчиков, диапазоны и частоты выборки. Медленное усреднение может скрыть переходные процессы открытия.
- Сравните сумму собранных объёмов ветвей с общей подачей за одинаковый интервал. Отдельно учтите байпас, возврат, утечки и изменение накопленного объёма.
- Отдельно оцените пуск, повторную работу и максимальную одновременность. До испытаний задайте число повторов и пределы приёмки по требованиям промывки прибора.
Если общий объём соответствует требованиям, а одна ветвь нет, исследуйте распределение и времена. Если все ветви дают мало, по давлениям различайте недостаточную подачу, потери общего участка, ограничения входа и проблемы питания. Переставляя подозрительную форсунку или трубку, меняйте один фактор и наблюдайте, следует ли отклонение за компонентом.
6. Сравнивайте изменения по времени и давлению
| Изменение | Возможная польза | Что проверить повторно |
|---|---|---|
| Унифицировать размеры и сборку ветвей | Уменьшает производственные различия и различия прокладки | Форсунки, клапаны и высоты выходов сохраняют влияние |
| Добавить контролируемое сопротивление в ветви с повышенным расходом | Может сбалансировать определённый рабочий режим | Расходует запас давления и меняет общий поток |
| Применить групповую или последовательную промывку | Уменьшает одновременную потребность | Пересчитать длительность партии, режим клапанов и управление |
| Заменить насос или улучшить общую подающую линию | Может повысить общую подачу в рабочей точке | Не устраняет автоматически различия сопротивления ветвей |
Начните с требуемой подачи проблемной ветви. Повышение напряжения, выбор большего насоса или установка дросселей без индивидуальных измерений могут изменить общий поток, не устранив причину. После настройки повторите тот же метод приёмки для всех форсунок, первого цикла и полного времени промывки.
7. Перейдите к связанным руководствам по выбору
Эта статья рассматривает распределение от одного насоса по нескольким промывочным трактам. Выбор насоса также требует совместимости жидкости и реальных требований к давлению и управлению. Если подача падает со временем, отдельно исследуйте вентиляцию резервуара и питание входа.
Выбор насосов для промывки и ополаскивания приборов
Определение рабочей точки по кривой расход–давление
Влияние внутреннего диаметра трубки на расход миниатюрного мембранного насоса
Руководство по выбору жидкостного мембранного насоса DPL30
Руководство по выбору жидкостного мембранного насоса DPL60
Частые вопросы
Можно разделить общий расход на число форсунок?
Это даст среднее, но не докажет соответствие каждой форсунки требованиям. Соберите индивидуальные объёмы за одно и то же окно команды, проверьте минимальную подачу и допустимый разброс.
Одинаковая длина трубок гарантирует одинаковый расход?
Нет. Важны также внутренний диаметр, форсунки, клапаны, фитинги, высота выхода и захваченный газ. Равная длина обеспечивает лишь часть одинаковости сборки.
Решит ли проблему насос на 600 мл/мин?
Увеличение подачи уместно, если общего расхода в реальной рабочей точке недостаточно. Разное сопротивление ветвей требует отдельного решения, а номинальный расход нужно сопоставить с кривой насоса.
Измерять средний расход или объём одной промывки?
Средний расход полезен при диагностике непрерывной подачи. Для короткой промывки измеряйте также объём и время завершения: пуск, заполнение и движение клапанов могут занимать существенную часть окна.
Какой процент неравномерности допустим?
Единого предела для всех приборов нет. Выведите критерии из эффективности очистки, требований к остаточному загрязнению и метода измерения, затем распределите допуски между насосом, клапанами, трубками и управлением.
